Zestaw warsztatowy FNIRSI IPS3608 0-36V 8A 285W - zasilacz, przewód XT60 i BEC 5V 3A

Zestaw warsztatowy FNIRSI IPS3608 z przewodem XT60 i BEC 5V 3A

Zestaw z zasilaczem laboratoryjnym FNIRSI IPS3608 0-36 V, 0-8 A, 285 W jest przeznaczony do zasilania, uruchamiania i diagnostyki elektroniki FPV, RC oraz układów warsztatowych. W komplecie znajduje się dodatkowo przewód XT60 męski - 2x krokodyle oraz kompaktowa przetwornica BEC 5 V 3 A, dzięki czemu zestaw pozwala łatwiej przygotować stanowisko do testowania różnych układów zasilania.

Cyfrowa regulacja IPS3608 pozwala ustawić napięcie z rozdzielczością 0,01 V oraz limit prądu z rozdzielczością 0,001 A. Jest to szczególnie przydatne podczas pierwszego uruchamiania kontrolerów lotu, odbiorników, modułów FPV, przetwornic oraz innych układów po lutowaniu lub naprawie.

Dla kogo jest ten zestaw?

• Dla serwisantów i elektroników potrzebujących regulowanego źródła zasilania do diagnostyki.
• Dla modelarzy FPV i RC testujących elektronikę przed montażem w modelu.
• Dla osób uruchamiających moduły wymagające stabilizowanego napięcia 5 V.
• Dla warsztatów, w których często testowane są urządzenia i przewody wykorzystujące złącza XT60.

Dla kogo NIE jest?

• Nie jest to ładowarka modelarska z balanserem do pakietów LiPo lub LiHV.
• Zestaw nie jest przeznaczony do układów wymagających więcej niż 36 V lub 8 A z głównego wyjścia zasilacza.
• BEC 5 V nie powinien być zasilany napięciem przekraczającym jego zakres wejściowy 7-26 V.

Najważniejsze cechy zestawu

• Regulacja 0-36 V i 0-8 A - umożliwia dopasowanie napięcia oraz ograniczenia prądowego do badanego urządzenia.
• Moc do 285 W - pozwala pracować z bardziej wymagającymi układami niż niewielkie zasilacze USB.
• Rozdzielczość 0,01 V i 0,001 A - ułatwia kontrolowane pierwsze uruchomienie elektroniki po montażu lub naprawie.
• BEC 5 V 3 A - umożliwia uzyskanie stabilizowanego napięcia 5 V dla kompatybilnych modułów elektronicznych.
• Przewód XT60 14AWG 30 cm z krokodylkami - rozszerza możliwości podłączania urządzeń oraz przewodów wykorzystywanych w modelarstwie RC.
• Kolorowy ekran 2,8 cala - zapewnia bezpośredni podgląd parametrów pracy zasilacza.

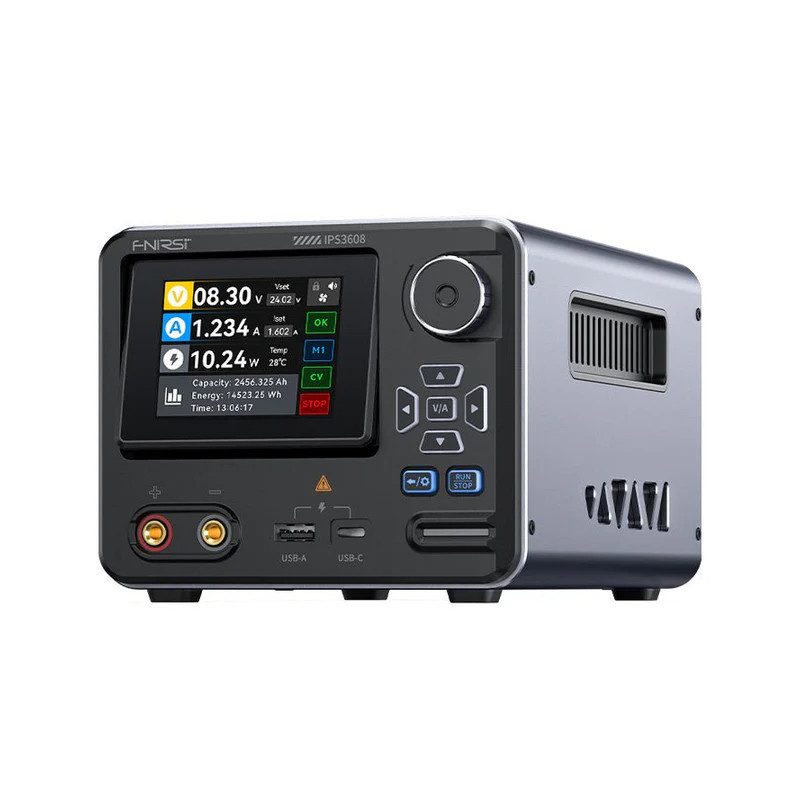

FNIRSI IPS3608 - kontrolowane zasilanie podczas diagnostyki

Przy pierwszym uruchomieniu elektroniki możliwość ustawienia ograniczenia prądowego jest równie istotna jak samo napięcie. IPS3608 pozwala przed podłączeniem urządzenia ustawić docelowe napięcie oraz niski limit prądu. Jeżeli badany układ pobiera nieoczekiwanie dużo energii, można przerwać test bez natychmiastowego zwiększania dostępnego prądu.

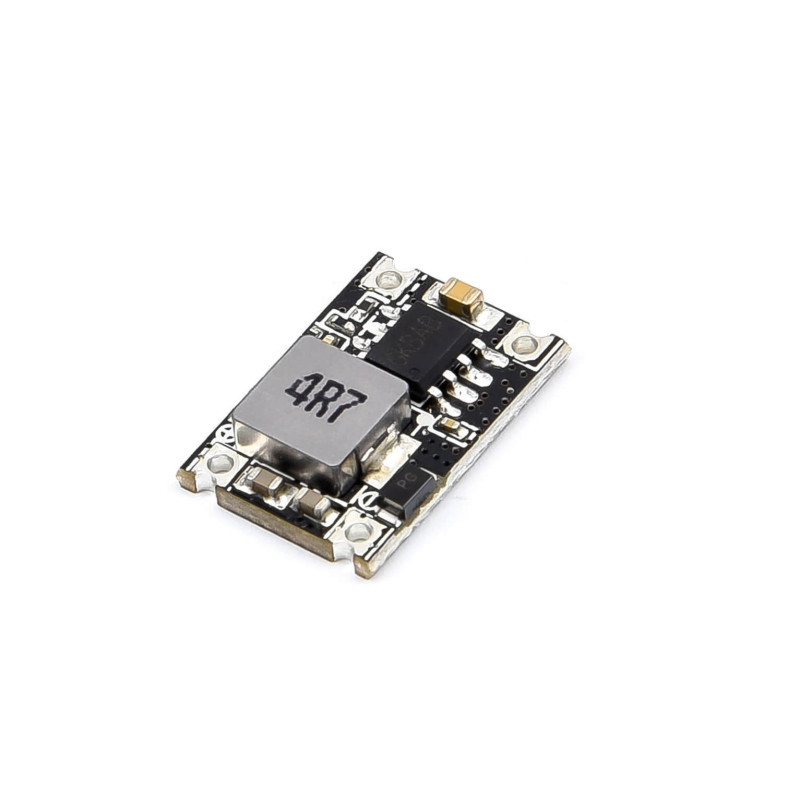

Kompaktowy BEC 5 V

Dołączona przetwornica BEC przyjmuje napięcie wejściowe 7-26 V i zapewnia wyjście 5 V przy maksymalnym prądzie do 3 A. Niewielkie wymiary 17,5 x 12 x 4,3 mm pozwalają wykorzystać ją zarówno podczas testów warsztatowych, jak i w projektach wymagających kompaktowego źródła 5 V.

Specyfikacja techniczna

• Zasilacz: FNIRSI IPS3608
• Napięcie wejściowe zasilacza: 100-240 VAC, 50/60 Hz
• Napięcie wyjściowe: 0-36 V DC
• Prąd wyjściowy: 0-8 A
• Moc wyjściowa: do 285 W
• Rozdzielczość ustawienia napięcia: 0,01 V
• Rozdzielczość ustawienia prądu: 0,001 A
• Ekran: kolorowy 2,8 cala
• USB-C: PD3.0
• USB-A: FCP, SCP, AFC, QC2.0, QC3.0
• Wymiary zasilacza: około 138 x 214 x 115 mm
• Waga zasilacza: około 1539 g
• Przewód dodatkowy: XT60 męski - 2x krokodyle
• Przekrój przewodu: 14AWG
• Długość przewodu: 30 cm
• BEC - napięcie wejściowe: 7-26 V
• BEC - napięcie wyjściowe: 5 V
• BEC - maksymalny prąd wyjściowy: 3 A
• BEC - sprawność: 96%
• BEC - wymiary: 17,5 x 12 x 4,3 mm

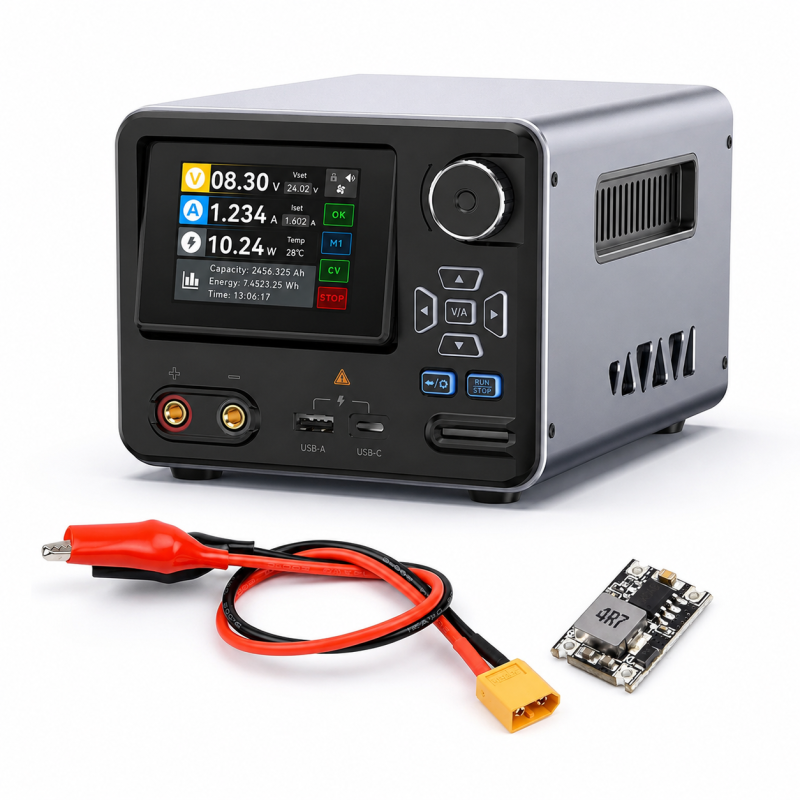

Zawartość zestawu

• 1x zasilacz laboratoryjny FNIRSI IPS3608
• 1x przewód zasilający do FNIRSI IPS3608
• 2x przewód z krokodylkiem do FNIRSI IPS3608 - czerwony i czarny
• 1x kabel danych
• 1x instrukcja obsługi FNIRSI IPS3608
• 1x przewód XT60 męski - 2x krokodyle, 14AWG, 30 cm
• 1x BEC DC-DC 5 V 3 A

Najczęściej zadawane pytania

Czy zestaw nadaje się do uruchamiania elektroniki FPV?

Tak. FNIRSI IPS3608 pozwala ustawić napięcie oraz limit prądu przed podłączeniem badanego układu. Należy zawsze dopasować parametry do zakresu napięcia danego modułu.

Czy zasilacz może zasilać dołączony BEC?

Tak, pod warunkiem ustawienia napięcia w zakresie wejściowym BEC, czyli 7-26 V. Wyjście BEC zapewnia napięcie 5 V i maksymalny prąd do 3 A.

Czy tym zestawem można bezpośrednio ładować pakiety LiPo?

Nie. FNIRSI IPS3608 jest zasilaczem laboratoryjnym, a nie ładowarką modelarską z balanserem. Pakiety wielocelowe należy ładować odpowiednią ładowarką LiPo lub LiHV.

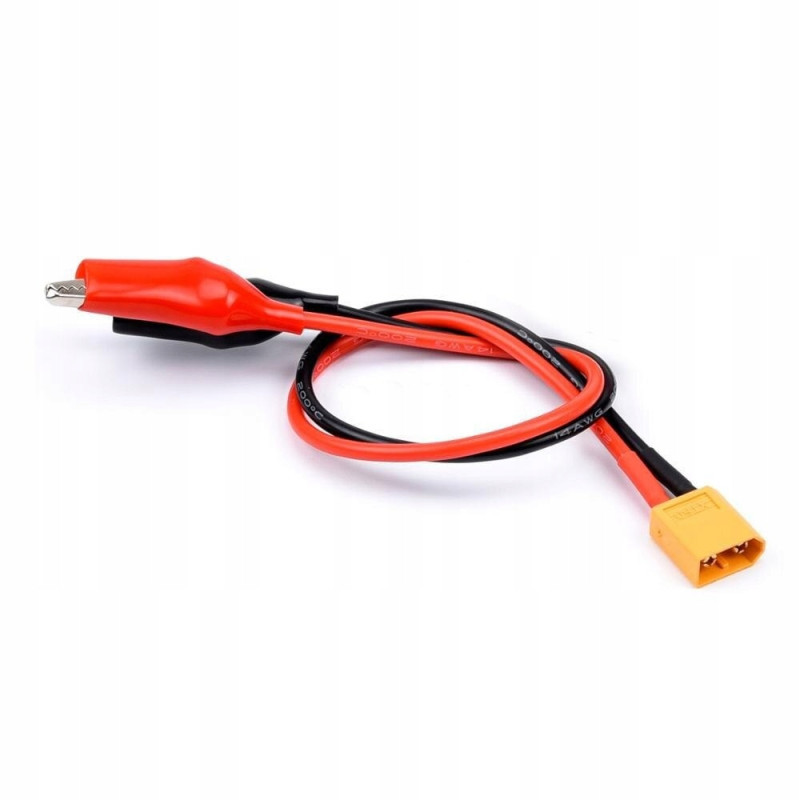

Do czego służy dodatkowy przewód XT60 z krokodylkami?

Przewód umożliwia wykonanie dodatkowego połączenia pomiędzy złączem XT60 a punktami, do których można podpiąć zaciski krokodylkowe. Ma przewody 14AWG o długości 30 cm.

Rada eksperta Avifly: Przy pierwszym uruchamianiu nieznanego lub świeżo naprawionego układu ustaw właściwe napięcie oraz niski limit prądu. Jeśli zasilacz natychmiast przechodzi w ograniczenie prądowe, sprawdź układ pod kątem zwarcia przed zwiększeniem limitu.
