Multimetr z oscyloskopem FNIRSI DST-201 - miernik True RMS 3w1, pasmo 1 MHz, generator 10 kHz

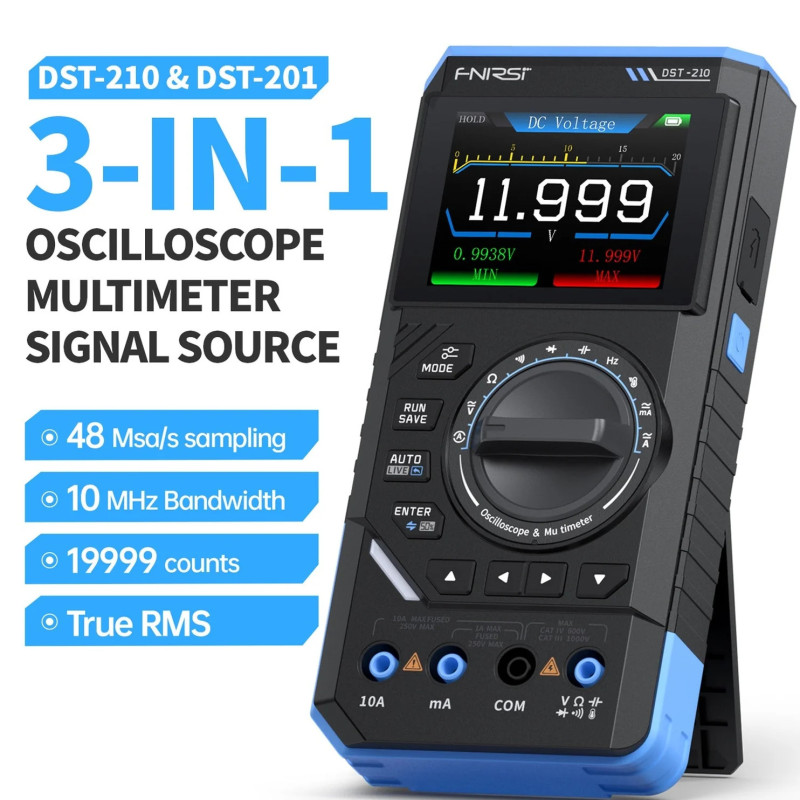

Multimetr z oscyloskopem FNIRSI DST-201 3w1

FNIRSI DST-201 to przenośny przyrząd pomiarowy 3w1, który łączy funkcje multimetru True RMS, cyfrowego oscyloskopu o paśmie 1 MHz oraz generatora sygnału pracującego do 10 kHz. Urządzenie służy do diagnostyki, naprawy i uruchamiania układów elektronicznych bez konieczności korzystania z kilku oddzielnych mierników.

Kolorowy ekran TFT o przekątnej 2,8 cala pozwala obserwować przebiegi i wyniki pomiarów bez podłączania urządzenia do komputera. Wbudowany akumulator o pojemności 3000 mAh oraz ładowanie przez USB-C ułatwiają pracę w warsztacie i poza stacjonarnym stanowiskiem pomiarowym.

Dla kogo jest FNIRSI DST-201?

• Naprawiam urządzenia elektroniczne i potrzebuję multimetru oraz podstawowego oscyloskopu w jednej obudowie
• Diagnozuję zasilacze, płytki PCB, sterowniki, elektronikę RC lub urządzenia użytkowe
• Potrzebuję przenośnego generatora sygnału do sprawdzania wejść i torów pomiarowych
• Pracuję mobilnie i zależy mi na urządzeniu z własnym ekranem oraz akumulatorem

Dla kogo NIE jest?

• Potrzebuję oscyloskopu do analizy sygnałów o częstotliwości wyższej niż 1 MHz
• Wykonuję zaawansowane pomiary laboratoryjne wymagające wielokanałowego oscyloskopu stacjonarnego
• Potrzebuję menu w języku polskim - urządzenie obsługuje język angielski i chiński
• Potrzebuję potwierdzonej kategorii pomiarowej CAT - producent nie podaje jej w specyfikacji

Oscyloskop 1 MHz do diagnostyki elektroniki

Wbudowany oscyloskop oferuje pasmo analogowe 1 MHz oraz częstotliwość próbkowania 5 MSa/s. Pozwala obserwować podstawowe przebiegi w układach zasilania, sterowania, automatyki i elektroniki użytkowej.

Zakres podstawy czasu od 500 ns do 20 s umożliwia analizowanie zarówno krótkich impulsów, jak i wolnozmiennych sygnałów. Czułość pionowa od 10 mV/div do 10 V/div pozwala dopasować skalę wyświetlanego przebiegu do poziomu badanego napięcia.

• Sprzężenie wejścia AC lub DC - możliwość oddzielenia składowej zmiennej od stałej
• Impedancja wejściowa 1 MOhm - standardowe obciążenie dla pomiarów oscyloskopowych
• Tryby wyzwalania Auto, Normal i Single - stabilne wyświetlanie przebiegów okresowych i pojedynczych impulsów
• Wyzwalanie zboczem narastającym lub opadającym - możliwość wyboru kierunku zmiany badanego sygnału

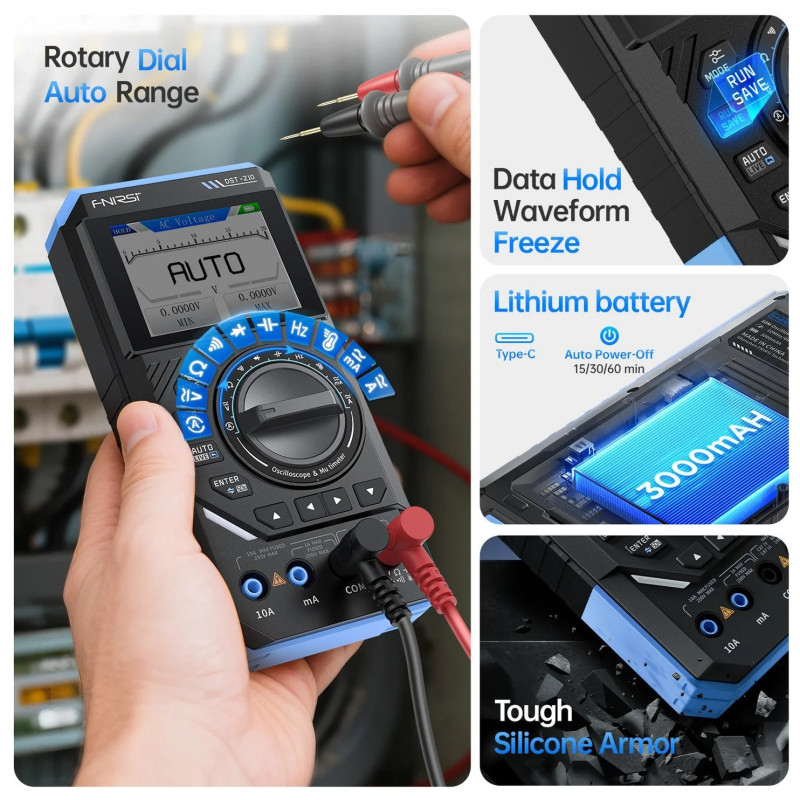

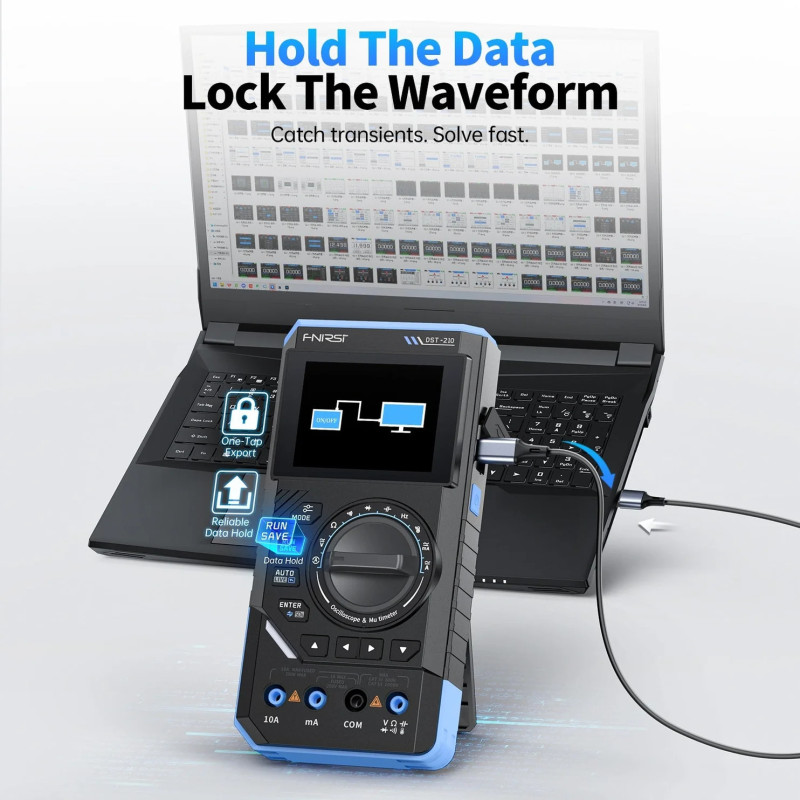

• Funkcja HOLD - zatrzymanie przebiegu na ekranie do dalszej analizy

Automatyczna analiza przebiegu

FNIRSI DST-201 automatycznie oblicza podstawowe parametry obserwowanego sygnału. Wyniki są wyświetlane razem z przebiegiem, co ogranicza konieczność ręcznego odczytywania wartości z podziałki ekranu.

• Wartość maksymalna
• Wartość minimalna
• Wartość średnia
• Wartość skuteczna RMS
• Napięcie międzyszczytowe
• Częstotliwość
• Okres
• Współczynnik wypełnienia

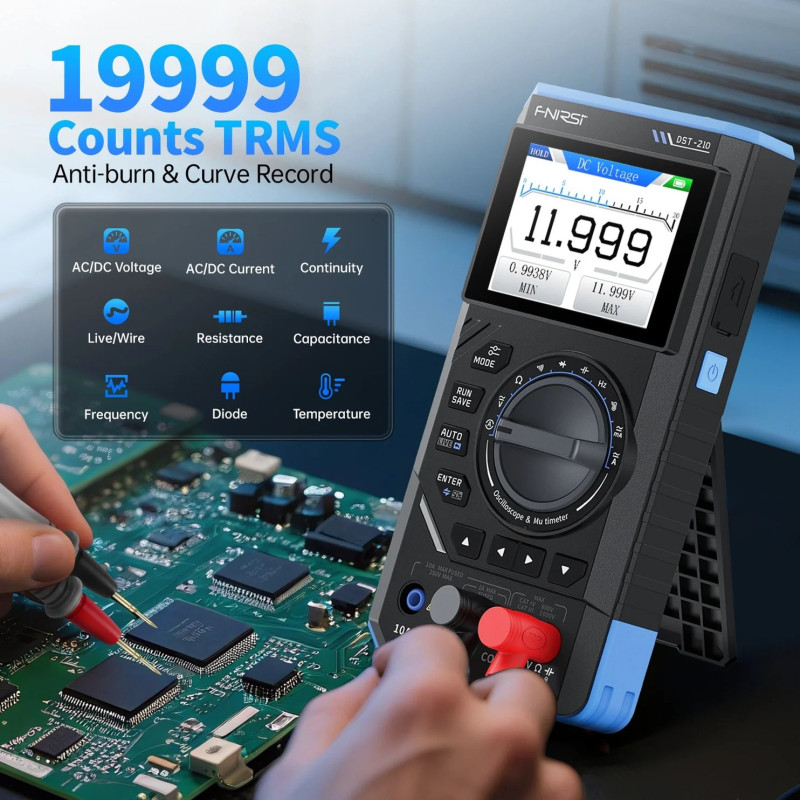

Multimetr True RMS

Wbudowany multimetr 4,5-cyfrowy umożliwia pomiar napięcia i prądu AC/DC, rezystancji, pojemności, częstotliwości oraz temperatury. Funkcja True RMS służy do wyznaczania wartości skutecznej napięcia i prądu przemiennego.

• Napięcie DC do 1000 V
• Napięcie AC do 750 V
• Prąd AC i DC do 9,999 A
• Rezystancja do 19,999 MOhm
• Pojemność do 99,99 mF
• Częstotliwość do 9,999 MHz
• Zakres pomiaru temperatury od -55 do 1300 C
• Test diody i test ciągłości obwodu
• Funkcja wykrywania przewodu fazowego LIVE
• Zatrzymanie wyniku pomiaru

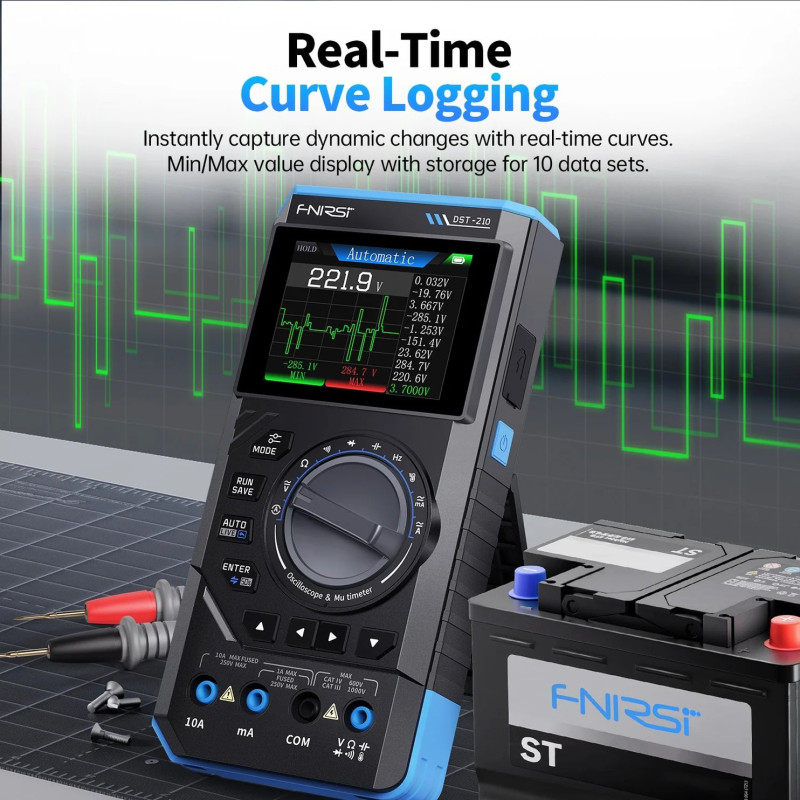

• Rejestrowanie krzywych pomiarowych

Generator sygnału do 10 kHz

Generator FNIRSI DST-201 obsługuje 13 rodzajów przebiegów o częstotliwości do 10 kHz. Może być używany do wprowadzania sygnału testowego na wejście badanego układu, kontroli reakcji toru pomiarowego lub sprawdzania działania prostych obwodów analogowych.

• Maksymalna częstotliwość generatora: 10 kHz
• Regulowana amplituda: 0,1-3,0 V
• Liczba rodzajów przebiegów: 13
• Regulacja współczynnika wypełnienia: 0-100%
• Regulacja wypełnienia dla przebiegu prostokątnego i piłokształtnego

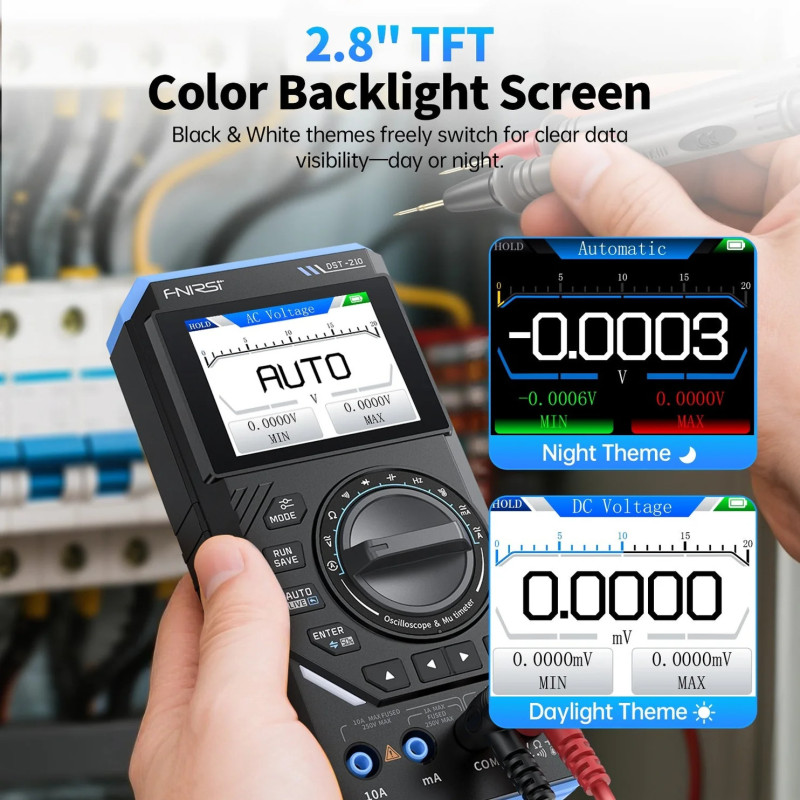

Kolorowy ekran i zasilanie akumulatorowe

Kolorowy ekran TFT o przekątnej 2,8 cala wyświetla ustawienia urządzenia, wyniki multimetru oraz przebiegi oscyloskopowe. Regulacja jasności podświetlenia pozwala dopasować czytelność ekranu do warunków pracy.

Wbudowany akumulator 3000 mAh jest ładowany przez port USB-C przy napięciu 5 V i prądzie 1 A. Producent deklaruje czas czuwania do 15 godzin.

Najważniejsze cechy

• Multimetr, oscyloskop i generator sygnału w jednej obudowie
• Pasmo oscyloskopu 1 MHz i próbkowanie 5 MSa/s
• Generator 13 rodzajów przebiegów do 10 kHz
• Multimetr True RMS z wyświetlaniem 4,5 cyfry
• Kolorowy ekran TFT 2,8 cala z regulacją jasności
• Automatyczne pomiary parametrów przebiegu
• Tryby wyzwalania Auto, Normal i Single
• Wbudowany akumulator 3000 mAh
• Ładowanie przez USB-C
• Funkcja HOLD oraz zapis krzywych pomiarowych
• Zabezpieczenie przeciążeniowe i ostrzeżenie o niskim poziomie akumulatora

Specyfikacja techniczna

• Marka: FNIRSI
• Model: DST-201
• Rodzaj urządzenia: multimetr, oscyloskop i generator sygnału 3w1
• Wyświetlacz: kolorowy TFT 2,8 cala
• Regulacja podświetlenia: tak
• Rozdzielczość multimetru: 4,5 cyfry
• True RMS: tak
• Pasmo analogowe oscyloskopu: 1 MHz
• Częstotliwość próbkowania: 5 MSa/s
• Impedancja wejściowa oscyloskopu: 1 MOhm
• Sprzężenie wejścia: AC/DC
• Czułość pionowa: 10 mV/div-10 V/div przy sondzie 1:1
• Podstawa czasu: 500 ns-20 s
• Tryby wyzwalania: Auto, Normal, Single
• Typ wyzwalania: zbocze narastające lub opadające
• Zakres napięcia oscyloskopu z sondą 1:1: 80 Vpp
• Zakres napięcia oscyloskopu z sondą 10:1: 800 Vpp
• Liczba rodzajów przebiegów generatora: 13
• Maksymalna częstotliwość generatora: 10 kHz
• Amplituda generatora: 0,1-3,0 V
• Regulacja współczynnika wypełnienia: 0-100%
• Maksymalne napięcie DC multimetru: 1000 V
• Maksymalne napięcie AC multimetru: 750 V
• Maksymalny prąd AC/DC: 9,999 A
• Maksymalna rezystancja: 19,999 MOhm
• Maksymalna pojemność: 99,99 mF
• Maksymalna częstotliwość multimetru: 9,999 MHz
• Zakres pomiaru temperatury: -55-1300 C
• Zasilanie: USB-C 5 V/1 A
• Pojemność akumulatora: 3000 mAh
• Deklarowany czas czuwania: do 15 godzin
• Języki menu: angielski i chiński
• Wymiary: około 177,43 x 87,47 x 34,5 mm
• Waga urządzenia: około 300 g
• Temperatura pracy: -5-40 C
• Maksymalna wilgotność względna: 80%

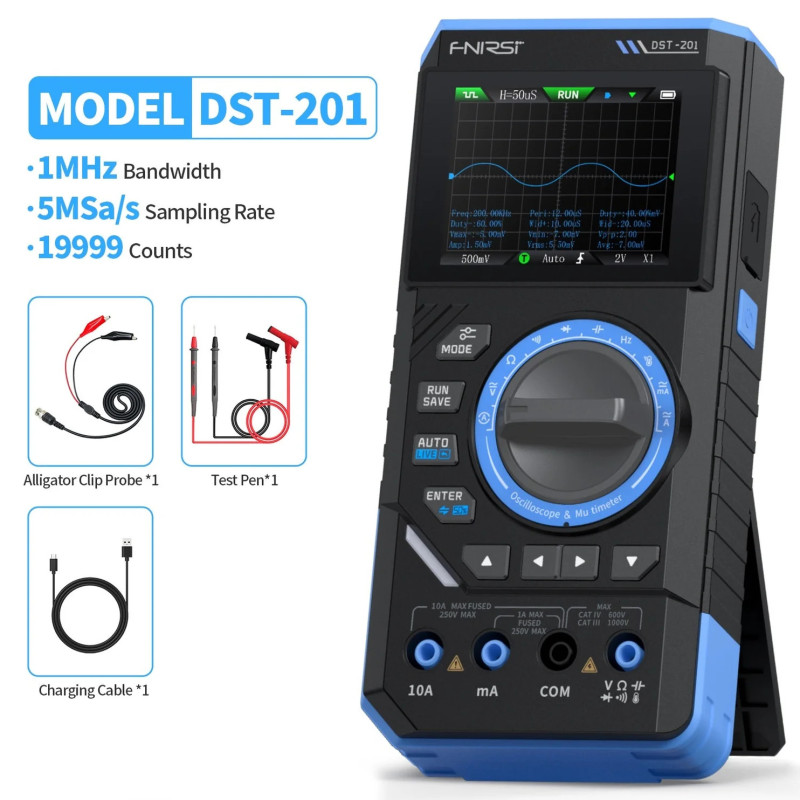

Zawartość zestawu

• 1x multimetr z oscyloskopem FNIRSI DST-201
• 1x przewód pomiarowy z zaciskiem krokodylkowym
• 1x zestaw przewodów pomiarowych multimetru
• 1x przewód do ładowania
• 1x instrukcja obsługi

Najczęściej zadawane pytania

Tak. Wyniki pomiarów i przebiegi są wyświetlane bezpośrednio na kolorowym ekranie TFT 2,8 cala. Urządzenie ma również własny akumulator.

Oscyloskop ma pasmo analogowe 1 MHz i częstotliwość próbkowania 5 MSa/s.

Urządzenie obsługuje pomiar napięcia i prądu AC/DC, rezystancji, pojemności, częstotliwości i temperatury, a także test diody oraz test ciągłości obwodu.

Tak. Funkcja HOLD pozwala zatrzymać aktualnie wyświetlany przebieg lub wynik pomiaru w celu dokładniejszej analizy.

Nie. Według danych producenta FNIRSI DST-201 obsługuje menu w języku angielskim i chińskim.

Rada eksperta Avifly: Zakres 1000 V dotyczy funkcji multimetru i nie jest zakresem wejściowym oscyloskopu. Przed podłączeniem wejścia oscyloskopowego sprawdź poziom badanego napięcia i ustawienie tłumienia sondy 1:1 lub 10:1.

Bezpieczeństwo użytkowania

• Nie przekraczaj maksymalnych zakresów wejściowych multimetru i oscyloskopu.
• Nie używaj urządzenia podczas deszczu, we mgle ani w warunkach wysokiej wilgotności.
• Używaj miernika w temperaturze od -5 do 40 C i przy wilgotności względnej nieprzekraczającej 80%.
• Chroń urządzenie przed upadkiem, uderzeniami, silnym naciskiem i bezpośrednim działaniem promieni słonecznych.
