Miernik małych rezystancji East Tester ET512 - 0-200 kOhm, rozdzielczość 10 uOhm, pomiar 4-przewodowy

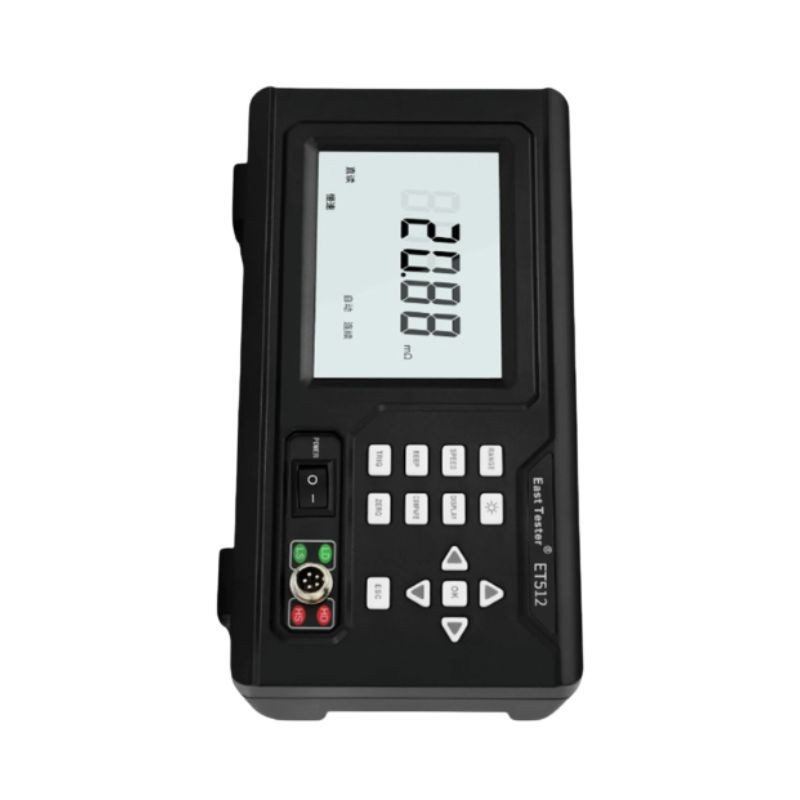

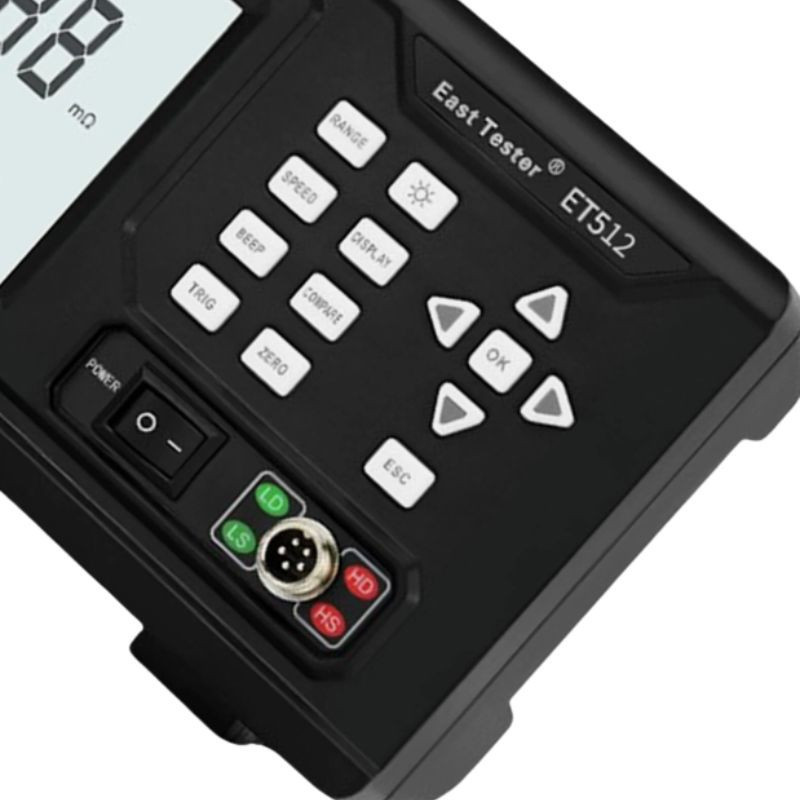

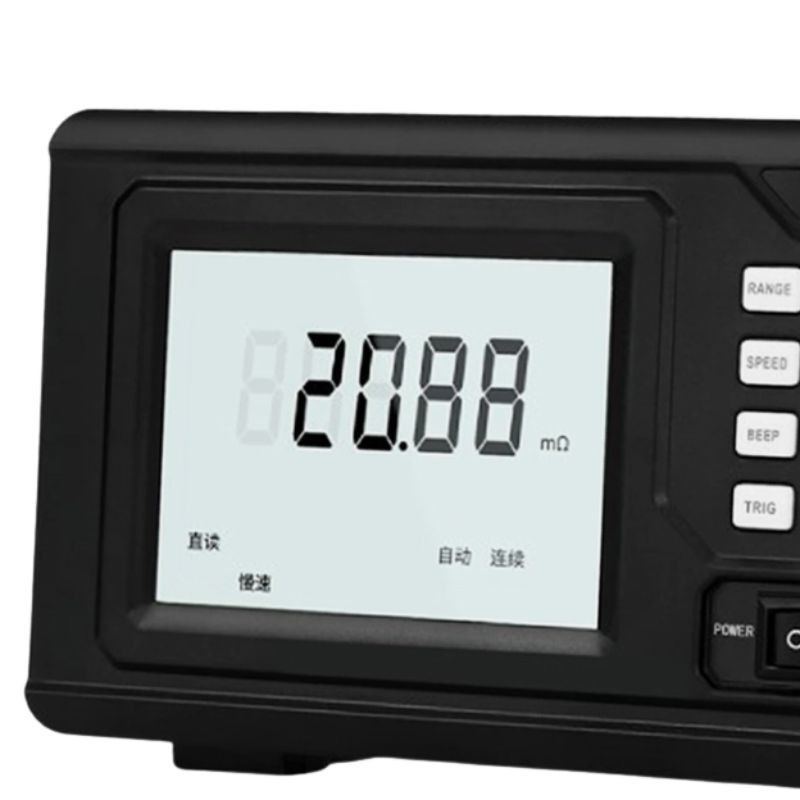

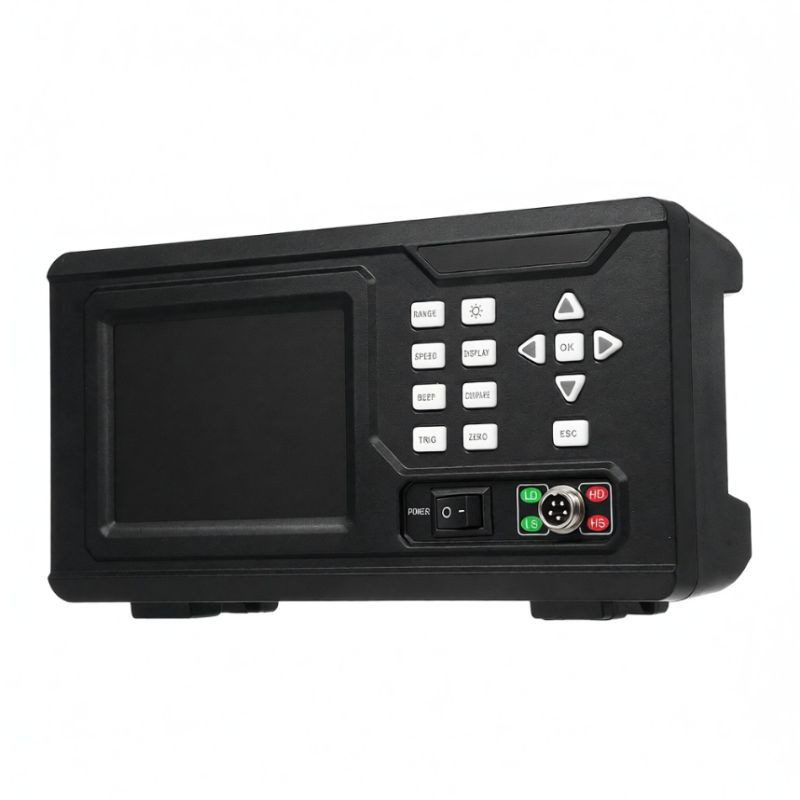

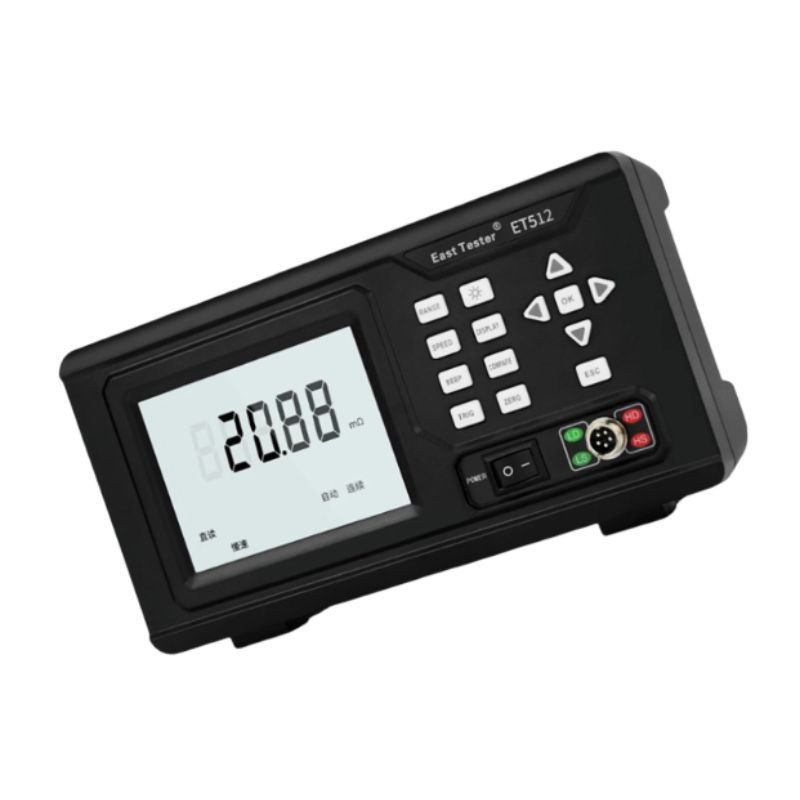

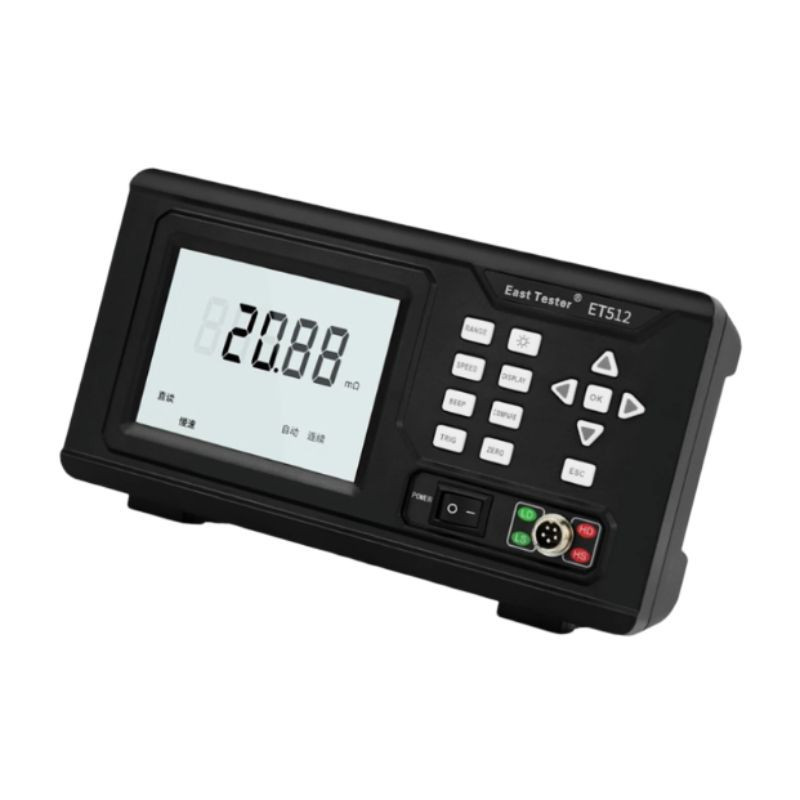

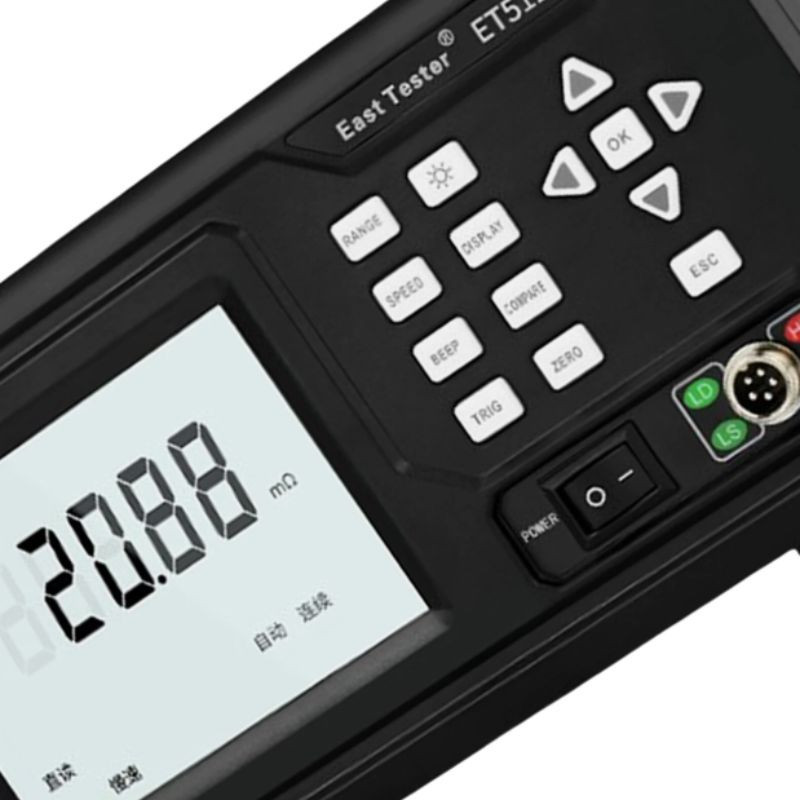

Miernik małych rezystancji East Tester ET512

East Tester ET512 to laboratoryjny miernik rezystancji DC przeznaczony do pomiarów małych i średnich wartości rezystancji w zakresie do 200 kOhm. Pomiar 4-przewodowy, minimalna rozdzielczość 10 uOhm oraz maksymalny prąd testowy 100 mA pozwalają ograniczyć wpływ rezystancji przewodów i styków na wynik.

Urządzenie może służyć do kontroli uzwojeń transformatorów i silników, przewodów, bezpieczników, przekaźników, złączy, połączeń metalowych oraz innych elementów wymagających dokładnego pomiaru rezystancji stałoprądowej.

Dla kogo jest ten miernik?

• Serwisuję elektronikę, silniki, transformatory lub instalacje elektryczne
• Kontroluję rezystancję przewodów, styków, przekaźników i bezpieczników
• Potrzebuję pomiaru 4-przewodowego z zaciskami Kelvina
• Wykonuję seryjną kontrolę elementów według ustawionych limitów

Dla kogo NIE jest?

• Potrzebuję uniwersalnego multimetru do pomiaru napięcia, prądu i pojemności
• Chcę mierzyć elementy znajdujące się pod napięciem
• Potrzebuję miernika wewnętrznej rezystancji akumulatorów i innych aktywnych źródeł zasilania

Pomiar 4-przewodowy

Metoda Kelvina wykorzystuje osobne przewody prądowe i napięciowe. Dzięki temu rezystancja przewodów pomiarowych oraz zacisków ma znacznie mniejszy wpływ na wynik niż przy standardowym pomiarze 2-przewodowym.

Najważniejsze cechy

• Zakres pomiarowy modelu ET512: 0-200 kOhm
• Minimalna rozdzielczość: 10 uOhm
• Dokładność podstawowa: 0,1% odczytu + 3 cyfry
• Maksymalny prąd testowy: 100 mA
• Pomiar rezystancji metodą 4-przewodową
• Dwa tryby szybkości: 8 lub 15 pomiarów na sekundę
• Wyświetlanie wartości bezpośredniej lub odchyłki procentowej
• Automatyczny albo zablokowany zakres pomiarowy
• Tryb wyzwalania wewnętrzny, ręczny i zewnętrzny
• Funkcja sortowania według ustawionych limitów górnych i dolnych
• Sygnalizacja dźwiękowa wyniku powyżej, poniżej lub wewnątrz ustalonego zakresu
• Standardowe interfejsy RS232 i HANDLER do współpracy z komputerem, sterownikiem PLC lub systemem sortującym

Kontrola seryjna i funkcja sortowania

ET512 umożliwia ustawienie wartości nominalnej oraz limitów dolnych i górnych. Wynik może być prezentowany jako bezpośrednia wartość rezystancji lub procentowe odchylenie od wartości nominalnej. Interfejs HANDLER pozwala przekazywać wynik do zewnętrznego systemu automatyki.

Specyfikacja techniczna

• Producent: East Tester
• Model: ET512
• Rodzaj pomiaru: rezystancja DC
• Zakres pomiarowy: 0-200 kOhm
• Minimalna rozdzielczość: 10 uOhm
• Dokładność podstawowa: 0,1% odczytu + 3 cyfry
• Metoda pomiarowa: 4-przewodowa
• Maksymalny prąd testowy: 100 mA
• Napięcie obwodu otwartego: poniżej 5 V
• Szybkość wolna: 8 pomiarów/s
• Szybkość szybka: 15 pomiarów/s
• Tryb zakresu: automatyczny lub zablokowany
• Tryby wyzwalania: wewnętrzny, ręczny, zewnętrzny
• Tryb wyświetlania: wartość bezpośrednia lub procentowa
• Funkcja sortowania: tak
• Interfejsy standardowe: RS232, HANDLER
• Interfejs opcjonalny: RS485
• Zasilanie: 100-240 V AC, 50/60 Hz
• Pobór mocy: poniżej 15 VA
• Temperatura pracy: 5-40 C
• Wilgotność pracy: poniżej 80% RH, bez kondensacji

Zawartość zestawu

• 1x miernik małych rezystancji East Tester ET512

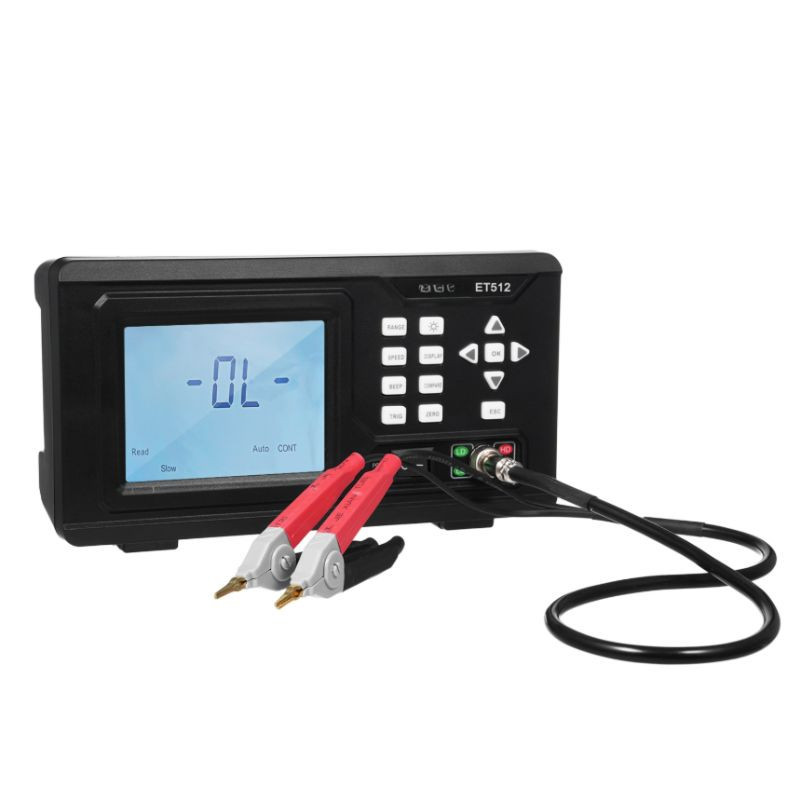

• 1x przewód pomiarowy 4-przewodowy
• 1x przewód zasilający
• 1x instrukcja obsługi
• 1x certyfikat zgodności lub karta gwarancyjna

Najczęściej zadawane pytania

W pomiarze 4-przewodowym prąd testowy i pomiar napięcia prowadzone są oddzielnymi przewodami. Pozwala to ograniczyć błąd powodowany przez rezystancję przewodów oraz zacisków.

Tak. Producent wskazuje między innymi uzwojenia transformatorów, przewody, styki przekaźników, bezpieczniki oraz połączenia między metalowymi elementami.

Tak. Standardowa wersja posiada interfejs RS232 i złącze HANDLER przeznaczone do komunikacji oraz pracy z systemami sortującymi.

RS485 jest wyposażeniem opcjonalnym. Standardowo producent podaje interfejs RS232 oraz HANDLER.

Rada eksperta Avifly: Przed dokładnym pomiarem pozostaw urządzenie włączone przez około 10 minut, a następnie wykonaj zerowanie ze zwartymi zaciskami Kelvina. Poprawi to stabilność pomiarów małych rezystancji.

Bezpieczeństwo użytkowania

• Nie podłączaj miernika do obwodów znajdujących się pod napięciem.
• Przed pomiarem odłącz badany element od wszystkich źródeł zasilania.
• Nie używaj urządzenia mokrymi rękami ani w środowisku z kondensacją wilgoci.
• Nie podłączaj i nie odłączaj przewodów komunikacyjnych przy włączonym zasilaniu miernika.
