Oscyloskop cyfrowy FNIRSI DSO PRO ADS2050H - przenośny 1-kanałowy, 5 MHz, 20 MSa/s

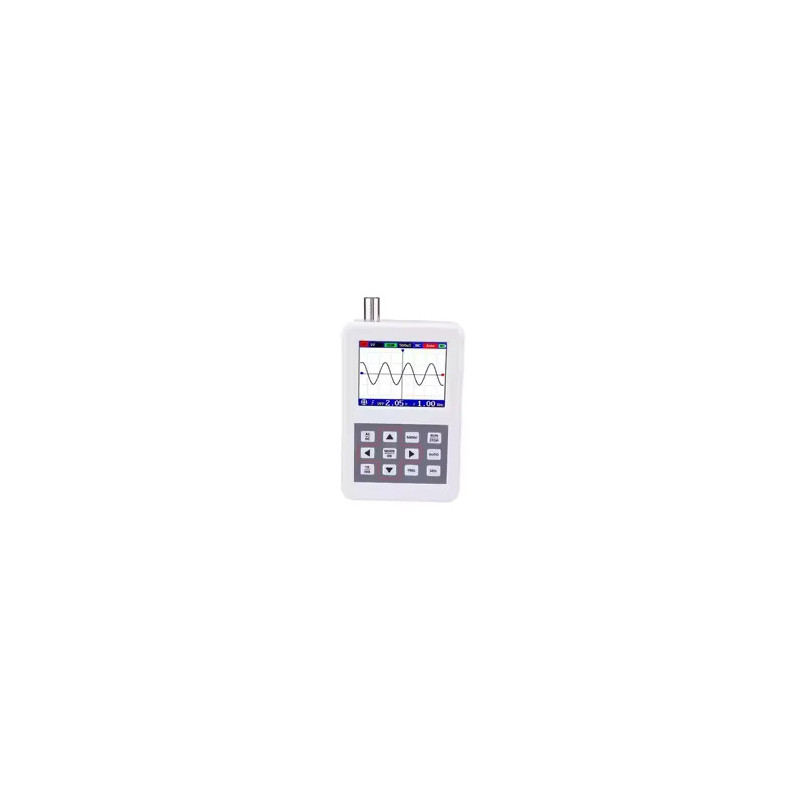

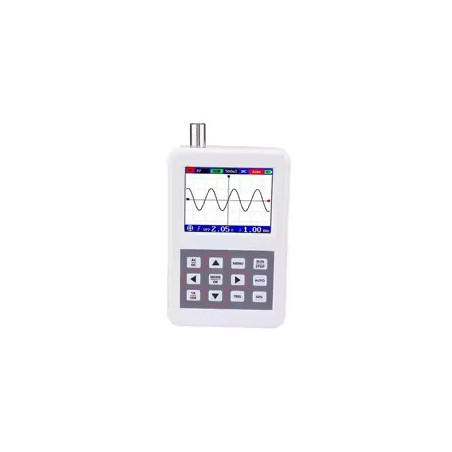

Przenośny oscyloskop cyfrowy FNIRSI DSO PRO 5 MHz

FNIRSI DSO PRO, oznaczany również jako ADS2050H, to przenośny jednokanałowy oscyloskop cyfrowy do diagnostyki i uruchamiania układów elektronicznych. Pasmo 5 MHz, próbkowanie 20 MSa/s i funkcja AUTO pozwalają szybko obserwować sygnały analogowe, cyfrowe oraz PWM.

Urządzenie ma ekran 2,4 cala 320 x 240 px, pamięć na maksymalnie 500 obrazów przebiegów i akumulator 1200 mAh. Dostępna jest wersja standardowa oraz zestaw rozszerzony z sondą FNIRSI P6100.

Dostępne wersje

• FNIRSI DSO PRO - oscyloskop z przewodem BNC zakończonym krokodylkami
• FNIRSI DSO PRO + P6100 - zestaw standardowy rozszerzony o sondę P6100 z tłumieniem 1X/10X

Dla kogo jest ten oscyloskop?

• Serwisuję elektronikę, zasilacze, układy audio, sterowniki lub obwody PWM
• Potrzebuję małego oscyloskopu do pracy poza stanowiskiem laboratoryjnym
• Uczę się analizy przebiegów i chcę korzystać z automatycznej konfiguracji AUTO
• Chcę zapisywać przebiegi i przeglądać je po zakończeniu pomiaru

Dla kogo NIE jest?

• Potrzebuję pasma większego niż 5 MHz do szybkich układów cyfrowych lub radiowych
• Muszę porównywać jednocześnie dwa sygnały - ten model ma jeden kanał
• Potrzebuję dekodowania UART, I2C lub SPI - urządzenie nie ma dekodera protokołów
• Wykonuję pomiary sieci wymagające sondy różnicowej, separacji lub określonej kategorii przepięciowej

Najważniejsze cechy

• 5 MHz i 20 MSa/s - parametry do podstawowej diagnostyki elektroniki i sygnałów sterujących
• Funkcja AUTO - automatyczny dobór podstawy czasu, skali pionowej i wyzwalania
• Wyzwalanie Auto, Normal i Single - obserwacja przebiegów okresowych i pojedynczych zdarzeń
• Pamięć 16 MB - zapis do 500 obrazów przebiegów
• 11 automatycznych pomiarów - między innymi częstotliwość, Vpp, Vmax, Vmin, średnia, RMS, wypełnienie i czas
• Akumulator 1200 mAh - do 3 godzin pracy

Sonda P6100 w wersji rozszerzonej

FNIRSI P6100 ma przełączane tłumienie 1X/10X. Deklarowane pasmo wynosi do 6 MHz w trybie 1X i do 100 MHz w trybie 10X. W zestawie pasmo całego toru nadal ogranicza oscyloskop DSO PRO do 5 MHz. Tryb 10X zmniejsza obciążenie badanego układu i pozwala pracować z wyższym napięciem w granicach wejścia oscyloskopu.

Specyfikacja techniczna oscyloskopu

• Marka: FNIRSI
• Model: DSO PRO / ADS2050H
• Liczba kanałów: 1
• Pasmo analogowe: 5 MHz
• Maksymalna częstotliwość próbkowania: 20 MSa/s
• Rozdzielczość ADC: 8 bit
• Głębokość rekordu: 40 kB
• Pamięć wewnętrzna: 16 MB, do 500 obrazów przebiegów
• Czułość pionowa: od 50 mV/dz do 200 V/dz
• Podstawa czasu: od 250 ns/dz do 50 s/dz
• Impedancja wejściowa: 1 MOhm
• Sprzężenie wejścia: AC/DC
• Tryby wyzwalania: Auto, Normal, Single
• Zbocze wyzwalania: narastające lub opadające
• Zakres napięcia wejściowego: do 40 V przy 1X i do 400 V przy 10X, maksymalnie 800 Vpp
• Wyświetlacz: kolorowy TFT 2,4 cala, 320 x 240 px
• Akumulator: wbudowany, 1200 mAh
• Deklarowany czas pracy: do 3 godzin
• Ładowanie: Micro USB, 5 V / 1 A
• Wymiary: 107 x 70 x 24 mm
• Waga: około 150 g

Specyfikacja sondy FNIRSI P6100

• Tłumienie: 1X/10X
• Pasmo: DC do 6 MHz przy 1X, DC do 100 MHz przy 10X
• Pojemność wejściowa: od 85 pF do 120 pF przy 1X, od 18,5 pF do 22,5 pF przy 10X
• Zakres kompensacji: od 10 pF do 30 pF
• Czas narastania: poniżej 3,5 ns
• Długość przewodu: 120 cm
• Waga: około 80 g

Zawartość zestawu

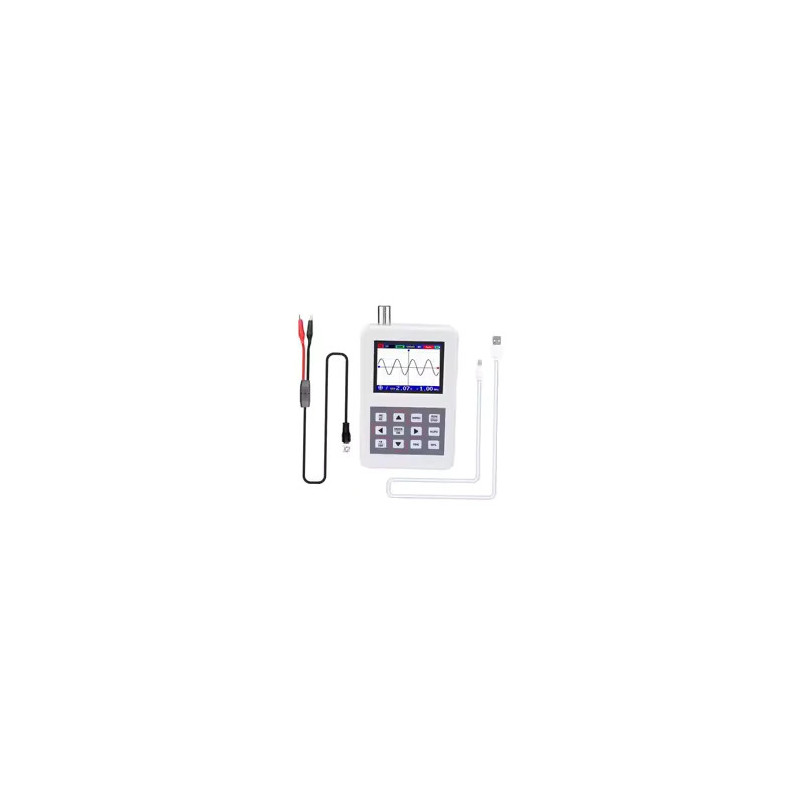

• 1x oscyloskop FNIRSI DSO PRO
• 1x przewód pomiarowy BNC z krokodylkami
• 1x przewód Micro USB
• 1x instrukcja obsługi
• W wariancie DSO PRO + P6100 dodatkowo: 1x sonda FNIRSI P6100

Najczęściej zadawane pytania

Czym różnią się oba warianty?

Oscyloskop jest taki sam. Wersja DSO PRO + P6100 zawiera dodatkowo sondę z przełącznikiem 1X/10X.

Czy P6100 zwiększa pasmo oscyloskopu do 100 MHz?

Nie. Pasmo całego zestawu ogranicza wejście oscyloskopu, czyli 5 MHz.

Czy urządzenie zapisuje przebiegi?

Tak. Pamięć 16 MB pozwala zapisać do 500 obrazów przebiegów.

Czy oscyloskop dekoduje UART, I2C lub SPI?

Nie. Pokazuje kształt i parametry sygnału, ale nie dekoduje protokołów cyfrowych.

Czy można mierzyć napięcie sieciowe 230 V?

Zakres napięcia nie oznacza automatycznie bezpiecznej pracy w instalacji sieciowej. Taki pomiar wymaga właściwej sondy, odpowiedniej kategorii przepięciowej. Nie wykonuj go podczas ładowania przez USB.

Rada eksperta Avifly: Do pomiarów na płytkach używaj P6100 w trybie 10X i ustaw taki sam współczynnik w oscyloskopie. Zmniejsza to obciążenie badanego punktu i ogranicza zniekształcenie szybkich zboczy.
