Multimetr cęgowy ANENG ST180 True RMS AC/DC 600V 20A NCV LCD

Miernik cęgowy ANENG ST180 do pomiarów instalacji elektrycznych

ANENG ST180 to automatyczny miernik cęgowy przeznaczony do bezinwazyjnego pomiaru prądu przemiennego AC do 400 A oraz pomiaru napięcia AC/DC do 600 V. Urządzenie łączy funkcję amperomierza cęgowego z klasycznym multimetrem wyposażonym w pomiar rezystancji, pojemności, częstotliwości, temperatury oraz wykrywanie napięcia NCV.

Cęgi pozwalają zmierzyć prąd bez rozłączania obwodu i przecinania przewodu. Kompaktowa konstrukcja, automatyczna zmiana zakresu oraz podświetlany ekran sprawdzają się podczas kontroli instalacji domowych, urządzeń elektrycznych i prac serwisowych.

Dla kogo jest ten miernik?

• Dla elektryków i serwisantów wykonujących pomiary prądu przemiennego
• Dla użytkowników potrzebujących jednego urządzenia do pomiaru napięcia, rezystancji, pojemności i częstotliwości
• Dla osób sprawdzających obecność napięcia przy użyciu funkcji NCV i Live
• Dla warsztatów, serwisów elektroniki i zastosowań domowych

Dla kogo NIE jest?

• Dla użytkowników wymagających pomiaru prądu stałego DC za pomocą cęgów - ST180 mierzy cęgami wyłącznie prąd AC
• Do przewodów o średnicy większej niż maksymalne otwarcie szczęk wynoszące 9,7 mm
• Do pomiarów wymagających kategorii bezpieczeństwa CAT III lub CAT IV

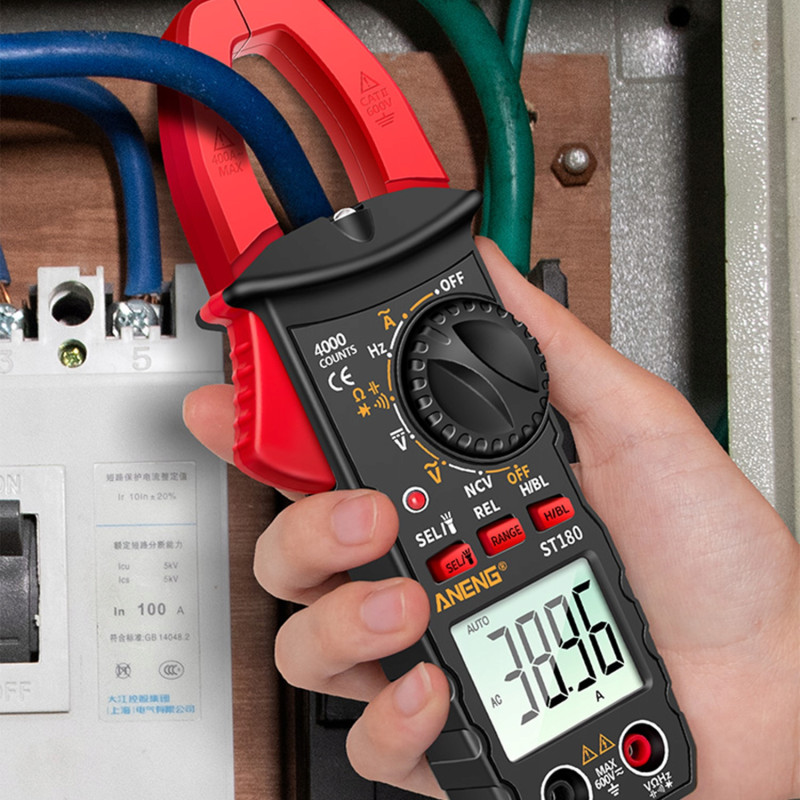

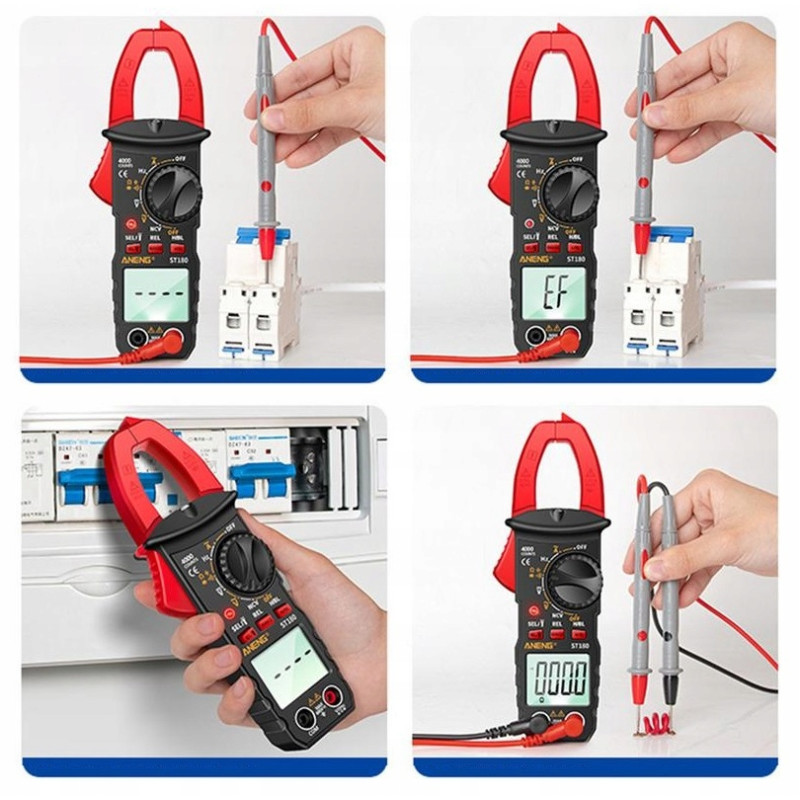

Pomiar prądu bez rozłączania obwodu

Zakresy cęgowego pomiaru prądu 40 A i 400 A AC umożliwiają kontrolę obciążenia bez włączania miernika szeregowo w obwód. Wystarczy objąć cęgami pojedynczy przewód, co skraca czas pomiaru i ogranicza konieczność ingerowania w instalację.

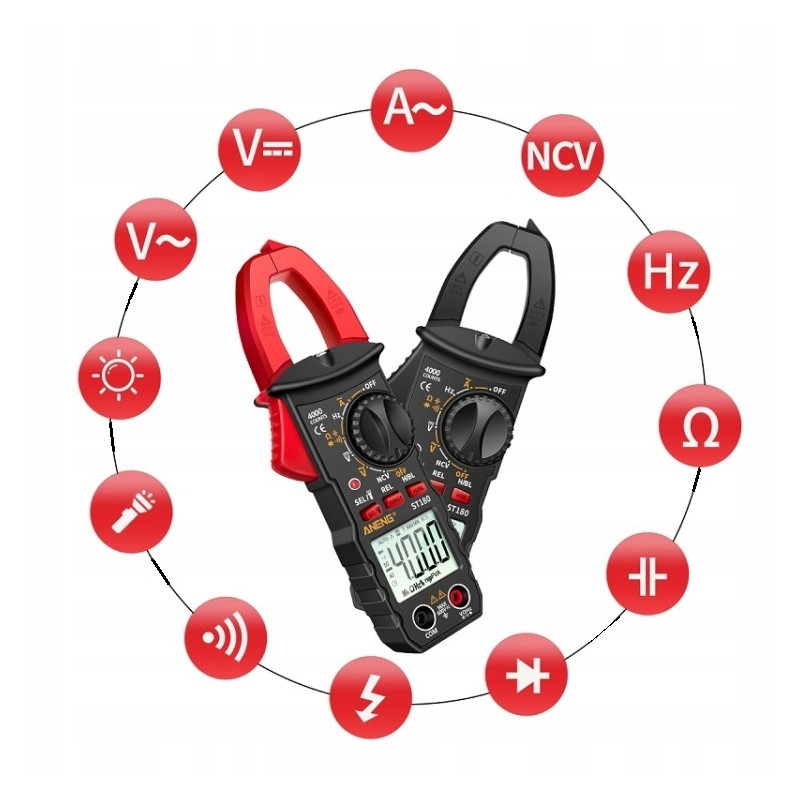

Najważniejsze cechy

• Wyświetlacz 4000 zliczeń - czytelny odczyt wartości pomiarowych
• Pomiar prądu przemiennego AC do 400 A za pomocą cęgów
• Pomiar napięcia przemiennego i stałego AC/DC do 600 V
• Automatyczna zmiana zakresu - ogranicza konieczność ręcznego dobierania podzakresu
• Funkcja NCV - bezdotykowe wykrywanie pola elektrycznego
• Funkcja Live - pomoc przy identyfikacji przewodu fazowego
• Pomiar rezystancji do 40 MOhm
• Pomiar pojemności do 4 mF
• Pomiar częstotliwości do 4 MHz
• Test diod i ciągłości obwodu z sygnalizacją dźwiękową
• Funkcja zatrzymania wyniku Data Hold
• Podświetlany ekran LCD i wbudowane oświetlenie LED
• Automatyczne wyłączenie i wskaźnik niskiego poziomu baterii

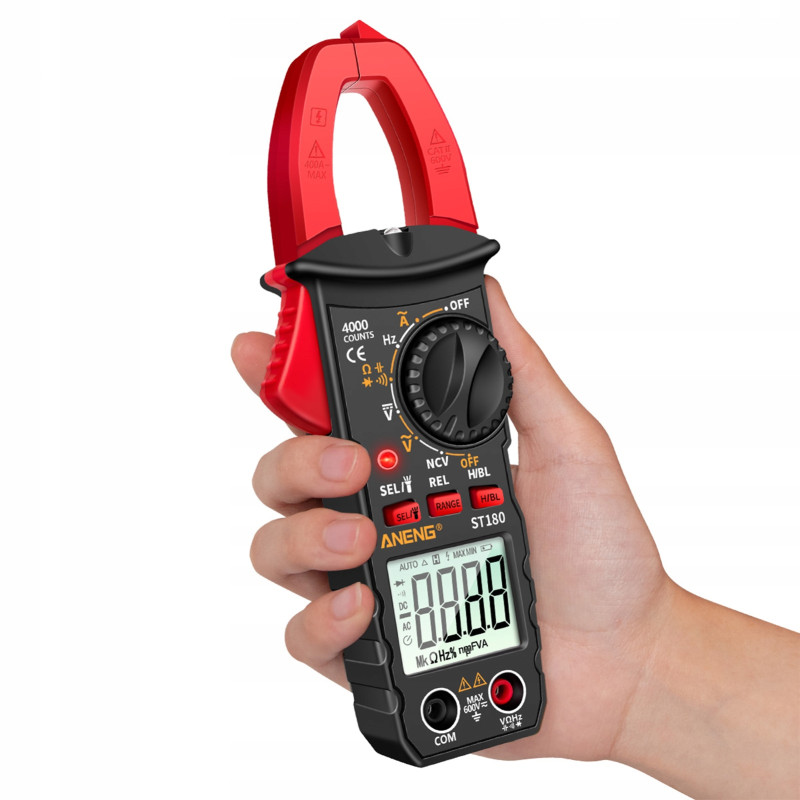

• Czerwone szczęki i czarna obudowa miernika

Specyfikacja techniczna

• Producent: ANENG
• Model: ST180
• Rodzaj: cyfrowy miernik cęgowy
• Kolor: czerwono-czarny
• Wyświetlacz: LCD, 4000 zliczeń
• Zmiana zakresu: automatyczna
• Prąd AC: 40 A / 400 A
• Dokładność pomiaru prądu AC: +/- 2,5% + 3 cyfry
• Napięcie AC: 4 V / 40 V / 400 V / 600 V
• Dokładność napięcia AC: +/- 1,5% + 3 cyfry
• Napięcie DC: 400 mV / 4 V / 40 V / 400 V / 600 V
• Dokładność napięcia DC 400 mV: +/- 1,5% + 5 cyfr
• Dokładność napięcia DC 4-600 V: +/- 1,0% + 3 cyfry
• Rezystancja: 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm / 40 MOhm
• Dokładność rezystancji do 4 MOhm: +/- 1,2% + 3 cyfry
• Dokładność rezystancji 40 MOhm: +/- 1,5% + 5 cyfr
• Częstotliwość: 10 Hz-4 MHz
• Dokładność częstotliwości 10 Hz-400 kHz: +/- 1,0% + 5 cyfr
• Dokładność częstotliwości 400 kHz-4 MHz: +/- 2,0% + 5 cyfr
• Pojemność: 1 nF-4 mF
• Pomiar temperatury: 0-750 stopni C
• Dokładność temperatury 0-400 stopni C: +/- 2,0% + 1 stopień C
• Dokładność temperatury 400-750 stopni C: +/- 2,5% + 1 stopień C

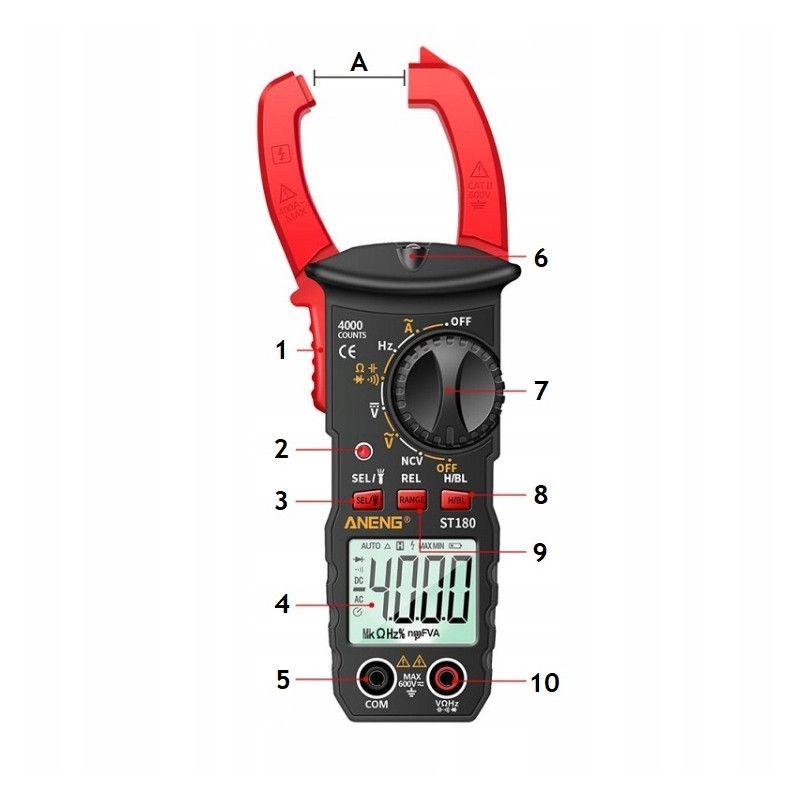

• Maksymalne otwarcie szczęk: 9,7 mm
• Kategoria pomiarowa: CAT II 600 V
• Materiał obudowy: ABS
• Długość przewodów pomiarowych: około 100 cm
• Zasilanie: 2x bateria AAA 1,5 V
• Baterie w zestawie: nie

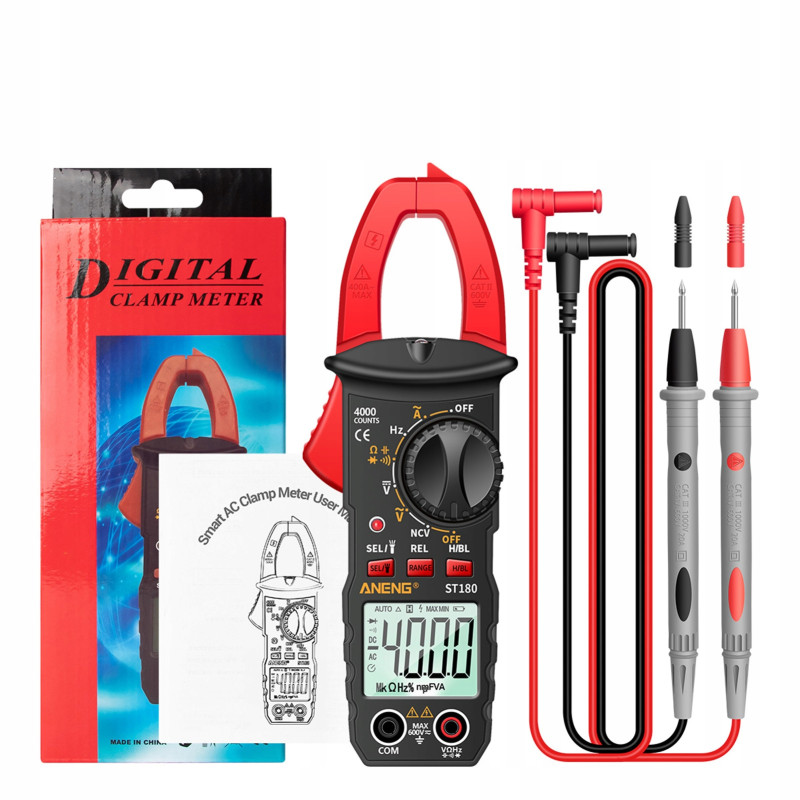

Zawartość zestawu

• 1x miernik cęgowy ANENG ST180 w kolorze czerwonym
• 1x para przewodów pomiarowych
• 1x instrukcja obsługi
• 1x opakowanie producenta

Najczęściej zadawane pytania

Nie. Cęgi modelu ST180 służą do pomiaru prądu przemiennego AC w zakresach 40 A i 400 A. Miernik obsługuje natomiast przewodowy pomiar napięcia DC.

Nie. Cęgi obejmują pojedynczy przewód, dzięki czemu pomiar prądu AC odbywa się bez rozłączania obwodu. Maksymalne otwarcie szczęk wynosi 9,7 mm.

Tak. Funkcja NCV wykrywa obecność pola elektrycznego bez bezpośredniego kontaktu sondy z przewodnikiem. Funkcja ta służy do wstępnej kontroli i nie zastępuje pomiaru potwierdzającego brak napięcia.

Nie. Do zasilania miernika potrzebne są dwie baterie AAA 1,5 V, które należy dokupić osobno.

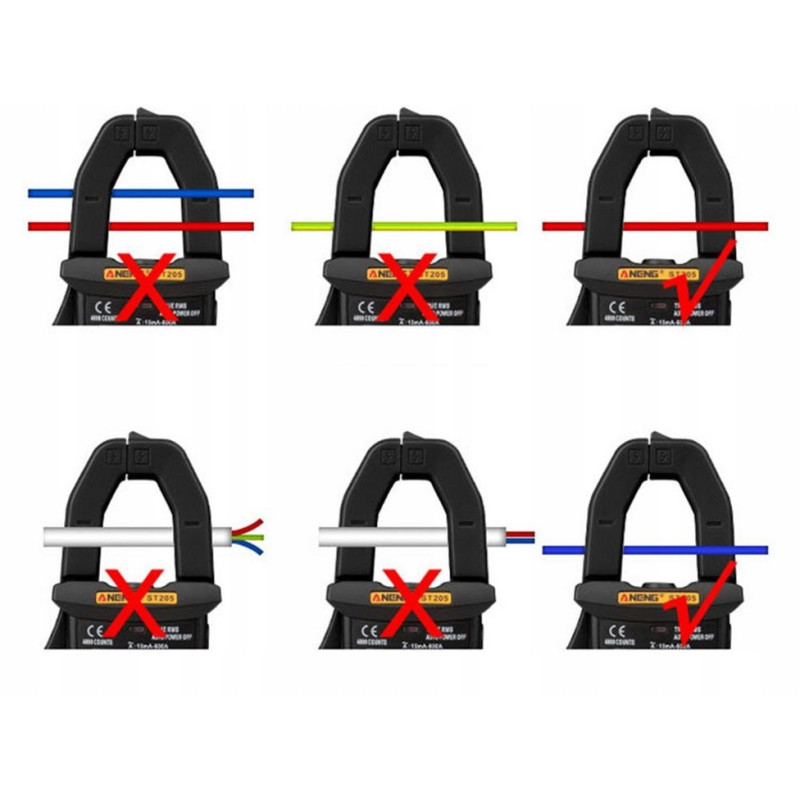

Rada eksperta Avifly: Podczas pomiaru prądu obejmuj cęgami tylko jeden przewód. Objęcie jednocześnie przewodu fazowego i neutralnego spowoduje wzajemne znoszenie pól magnetycznych i błędny wynik.

Bezpieczeństwo użytkowania

• Nie przekraczaj maksymalnego napięcia 600 V ani kategorii pomiarowej CAT II.
• Funkcję NCV traktuj jako wykrywanie orientacyjne, a nie potwierdzenie bezpiecznego braku napięcia.
• Przed zmianą funkcji obrotowym przełącznikiem odłącz sondy od badanego obwodu.
• Nie używaj miernika ani przewodów pomiarowych z uszkodzoną izolacją.
