Generator sygnału FNIRSI TSG6020 - dwukanałowy generator funkcyjny DDS 60MHz, 200MSa/s, 14-bit, EU Plug

Generator sygnału FNIRSI TSG6020 60MHz - dwukanałowy generator funkcyjny DDS

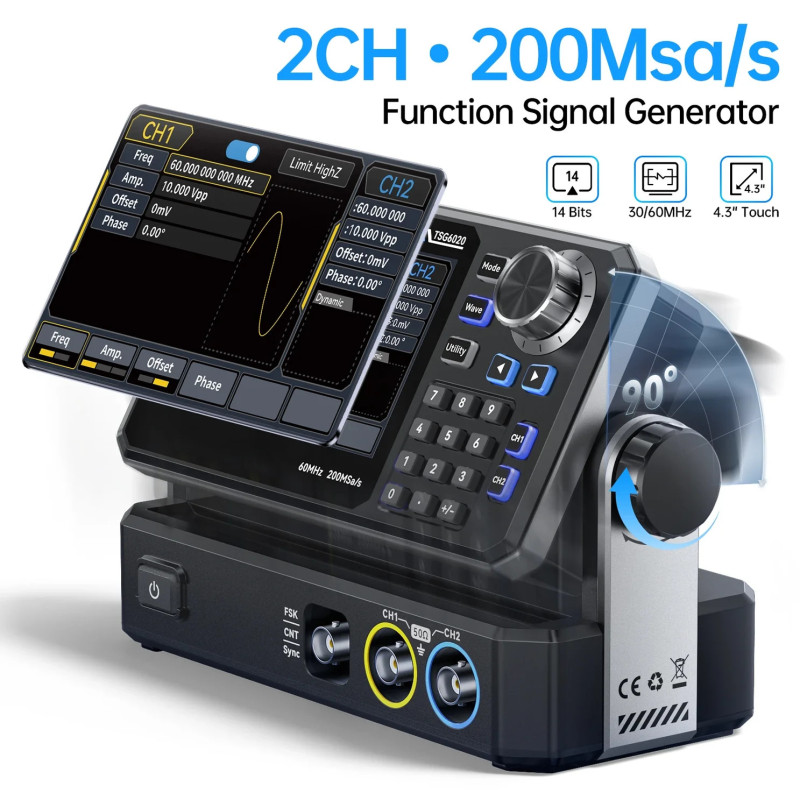

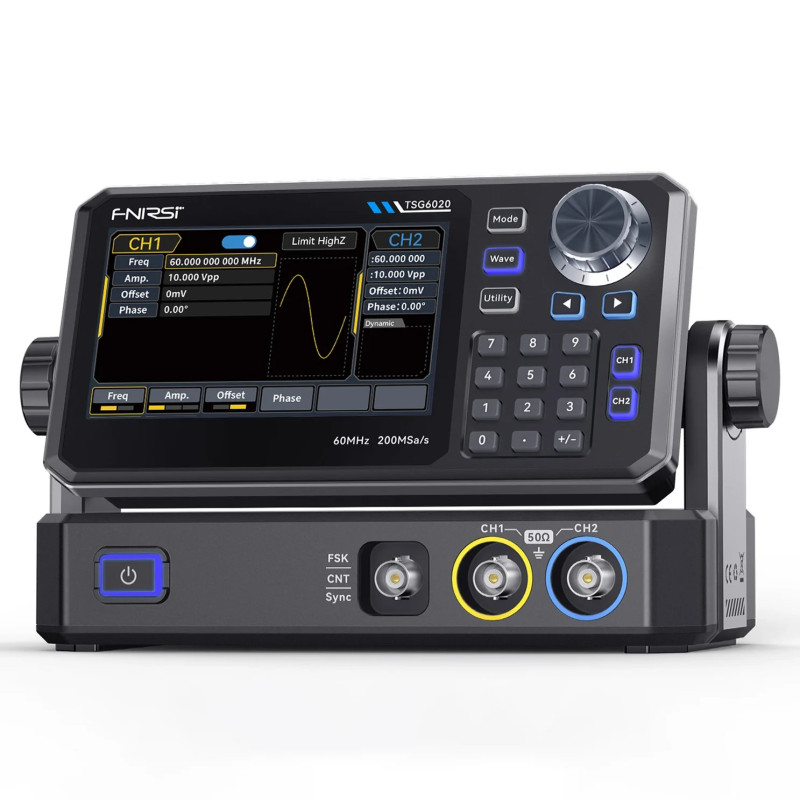

FNIRSI TSG6020 to dwukanałowy generator sygnału funkcyjnego i arbitralnego do testowania, projektowania oraz diagnostyki układów elektronicznych, z maksymalną częstotliwością wyjściową 60MHz, próbkowaniem 200MSa/s i rozdzielczością pionową 14-bit.

Urządzenie sprawdzi się przy symulowaniu sygnałów w torach analogowych, testach filtrów, sprawdzaniu reakcji układów cyfrowych oraz pracy edukacyjnej. Dwa kanały wyjściowe pozwalają równolegle generować przebiegi testowe, porównywać reakcję obwodu lub budować bardziej złożone scenariusze pomiarowe.

Najważniejsze cechy

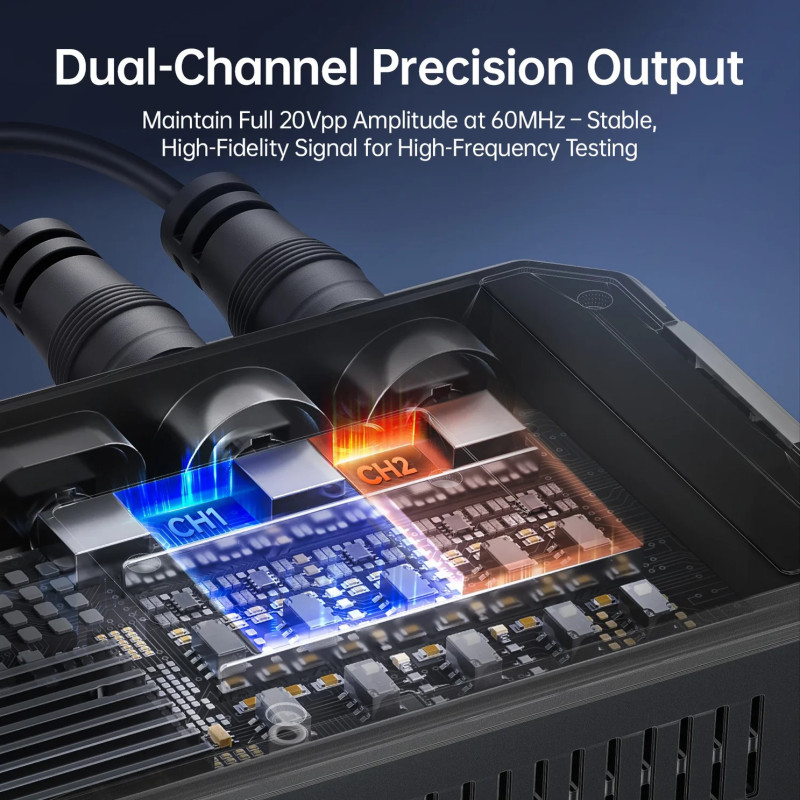

• 2 kanały wyjściowe - wygodne testowanie układów wymagających dwóch niezależnych przebiegów.
• DDS - cyfrowa synteza przebiegów zapewniająca stabilne generowanie sygnału w typowych zastosowaniach laboratoryjnych i serwisowych.
• Do 60MHz - zakres modelu TSG6020 pozwala pracować z sygnałami znacznie powyżej typowych zastosowań audio i niskoczęstotliwościowych.
• 200MSa/s i 14-bit - wysoka częstotliwość próbkowania i rozdzielczość pionowa pomagają zachować czytelny, powtarzalny kształt przebiegu.
• Przebiegi standardowe i arbitralne - sinus, prostokąt, rampa, impuls, szum, DC oraz przebiegi definiowane przez użytkownika.
• 6 typów modulacji - AM, FM, PM, FSK, ASK i PSK do testów komunikacji, modulacji i reakcji torów sygnałowych.

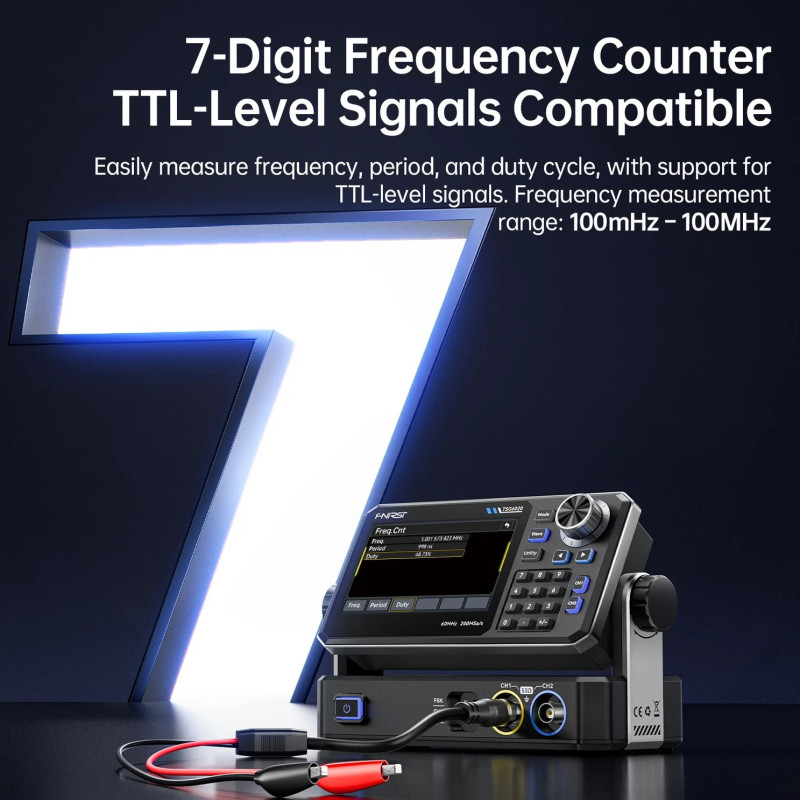

• Wbudowany licznik częstotliwości 7-cyfrowy - pomiar częstotliwości, okresu i wypełnienia sygnałów TTL w zakresie od 100mHz do 100MHz.

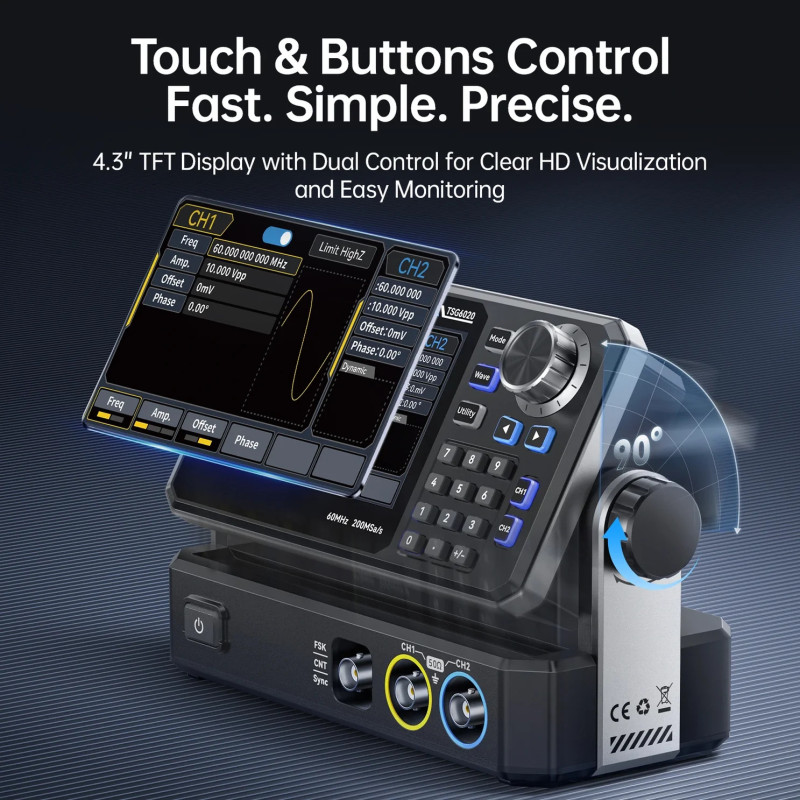

• Ekran dotykowy TFT-LCD 4.3 cala - szybka konfiguracja parametrów bez konieczności pracy wyłącznie na przyciskach.

Największe zalety w praktyce

• Kontrola amplitudy zależna od obciążenia - generator ma opisane zakresy dla wysokiej impedancji i dla 50 Ohm, co ułatwia poprawne ustawienie sygnału pod badany układ.
• ZeroSurge - technologia ograniczająca przeregulowanie przy przebiegach prostokątnych, impulsowych i rampowych, istotna przy testach szybkich zboczy.
• VeriPoint - punktowe odtwarzanie przebiegu arbitralnego z zakresem próbkowania od 1uSa/s do 200MSa/s i niskim jitterem poniżej 200ps.
• Sweep liniowy i logarytmiczny - przydatny przy charakterystyce filtrów, wzmacniaczy i reakcji układów na zmianę częstotliwości.
• Pamięć 24 przebiegów arbitralnych - szybkie przywoływanie wcześniej przygotowanych sygnałów testowych bez ręcznej konfiguracji od zera.

Dla kogo jest ten generator?

• Dla serwisanta elektroniki, który potrzebuje generować sygnały testowe do diagnozy torów analogowych i cyfrowych.
• Dla konstruktora projektującego filtry, wzmacniacze, układy pomiarowe, przetworniki lub proste układy komunikacyjne.
• Dla pracowni edukacyjnej, w której potrzebny jest generator funkcyjny z czytelnym ekranem, dwoma kanałami i modulacjami.
• Dla hobbysty elektronika, który chce testować obwody bez budowania własnego źródła sygnału dla każdego eksperymentu.

Dla kogo NIE jest?

• Nie jest to zasilacz laboratoryjny - generator nie służy do zasilania układów dużym prądem.
• Nie jest to generator powyżej 60MHz - jeżeli potrzebujesz wyższych częstotliwości, ten model nie będzie właściwym wyborem.
• Nie jest to samodzielny analizator widma ani oscyloskop - do obserwacji przebiegów potrzebny jest osobny przyrząd pomiarowy.
• Nie jest to sprzęt do pracy w deszczu, zapyleniu lub wysokiej wilgotności - producent podaje warunki pracy do 80% wilgotności względnej.

Technologie sygnałowe i praca z przebiegami

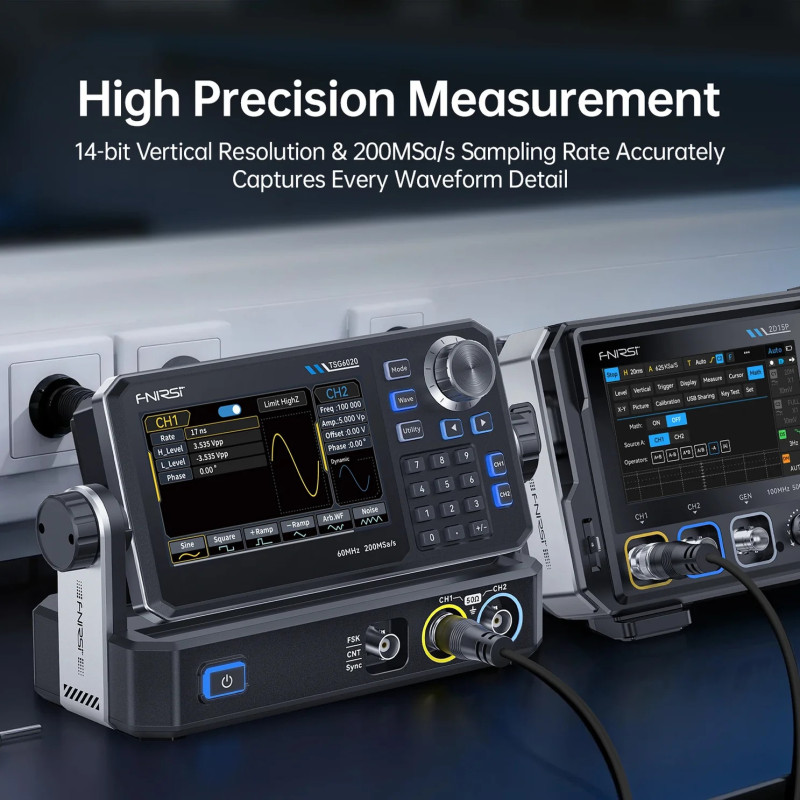

200MSa/s i rozdzielczość 14-bit

Próbkowanie 200MSa/s oznacza, że generator ma zapas szybkości do odtwarzania przebiegów o większej szczegółowości niż proste sygnały niskoczęstotliwościowe. Rozdzielczość 14-bit wpływa na dokładniejszą gradację poziomu sygnału, co ma znaczenie przy testach wymagających płynniejszych zmian amplitudy.

W praktyce jest to istotne przy porównywaniu odpowiedzi filtrów, wzmacniaczy, wejść ADC oraz układów, które reagują nie tylko na częstotliwość, ale również na kształt i poziom przebiegu.

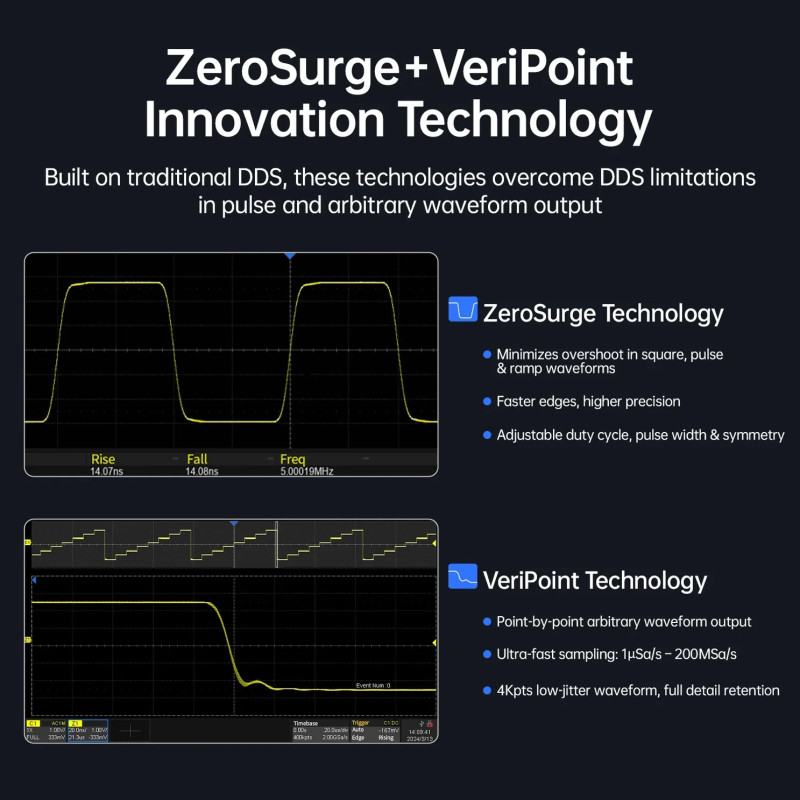

ZeroSurge - kontrola przeregulowania

Technologia ZeroSurge ogranicza przeregulowanie przebiegów prostokątnych, impulsowych i rampowych do poziomu nie większego niż 1%. Producent podaje również czas narastania i opadania zbocza do 13.5ns.

To ważne, gdy sygnał ma testować wejścia logiczne, układy impulsowe lub reakcję obwodu na szybkie zmiany stanu. Zbyt duże przeregulowanie może prowadzić do błędnej interpretacji zachowania badanego układu.

VeriPoint - przebiegi arbitralne punkt po punkcie

TSG6020 obsługuje rzeczywiste odtwarzanie przebiegów arbitralnych punkt po punkcie. Zakres próbkowania dla tej funkcji wynosi od 1uSa/s do 200MSa/s, a jitter podany przez producenta jest mniejszy niż 200ps.

Dzięki temu można przygotować własny kształt sygnału i odtwarzać go z większą wiernością niż w prostych generatorach ograniczonych wyłącznie do przebiegów standardowych.

Modulacje i sweep

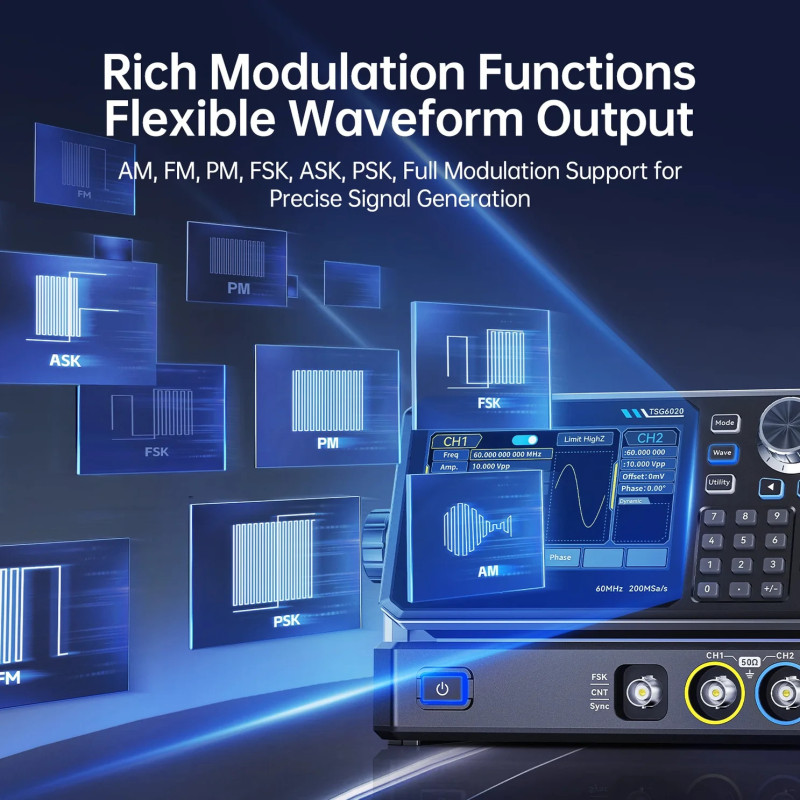

Generator obsługuje modulacje AM, FM, PM, FSK, ASK i PSK. Taki zestaw funkcji pozwala testować podstawowe scenariusze związane z modulacją analogową i cyfrową.

Funkcja sweep działa w trybie liniowym i logarytmicznym, z czasem przemiatania od 1ms do 500s oraz dokładnością czasu sweep +/-0.1%. Jest to praktyczne przy sprawdzaniu filtrów, pasma przenoszenia i reakcji układów na zmianę częstotliwości.

Specyfikacja techniczna

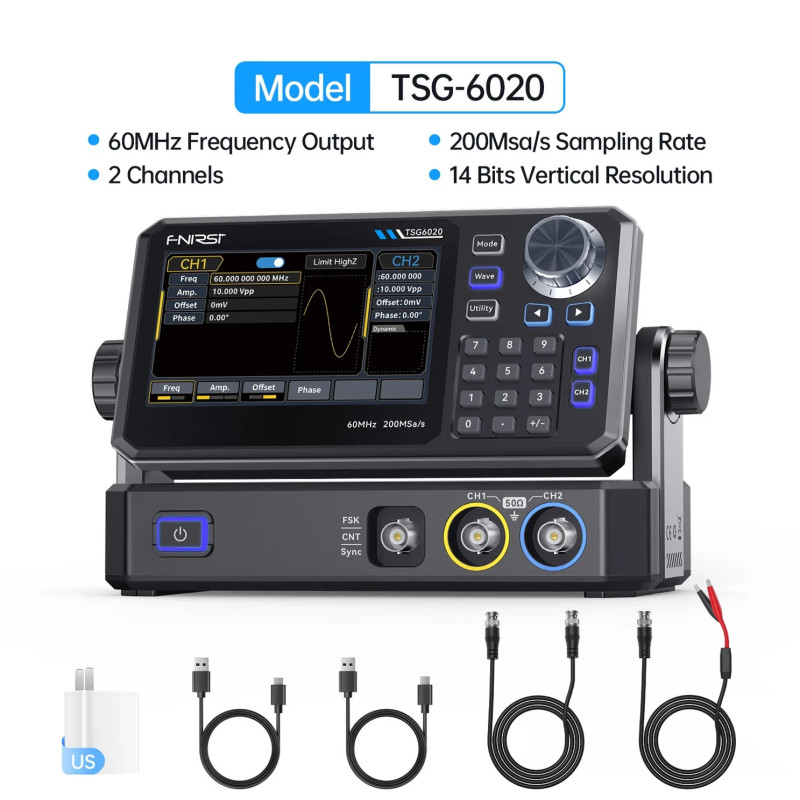

Zawartość zestawu

• Generator sygnału FNIRSI TSG6020
• Adapter ładowania EU Plug
• Przewód ładowania Type-C
• Przewód danych
• Przewód testowy
• Krokodylki pomiarowe
• Instrukcja obsługi

FAQ - najczęściej zadawane pytania

Tak. TSG6020 obsługuje przebiegi arbitralne definiowane przez użytkownika, z odtwarzaniem punkt po punkcie i zakresem próbkowania od 1uSa/s do 200MSa/s.

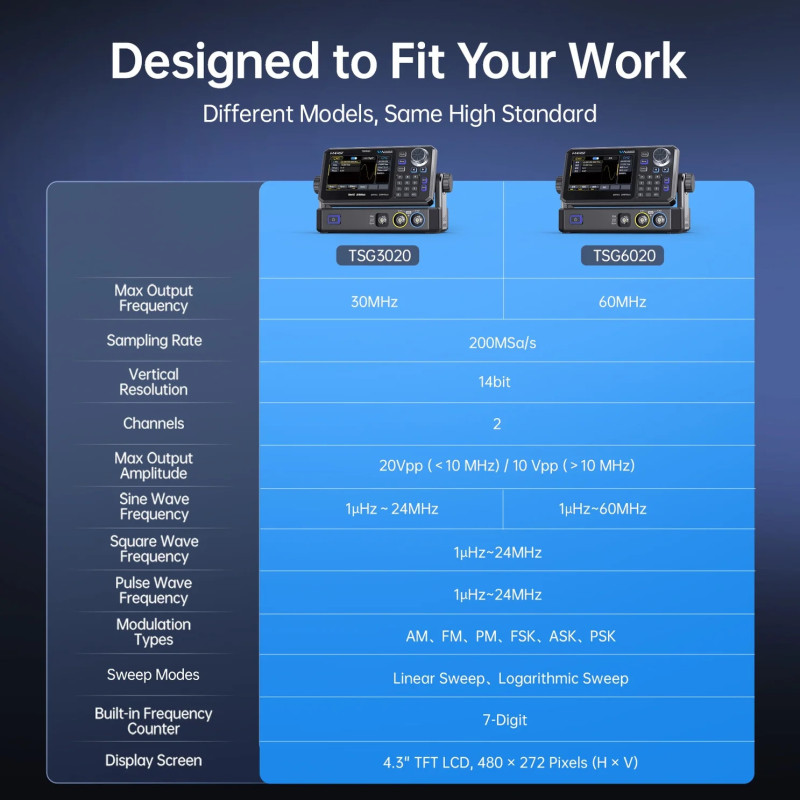

Model TSG6020 generuje sygnał do 60MHz. W ofercie producenta występuje też wersja TSG3020 do 30MHz, ale ten opis dotyczy wariantu TSG6020.

Nie. Producent podaje osobne zakresy amplitudy dla wysokiej impedancji i dla obciążenia 50 Ohm. Przykładowo przy 50 Ohm i częstotliwości powyżej 10MHz zakres wynosi 1mVpp - 5Vpp.

Tak. Generator ma 7-cyfrowy licznik częstotliwości dla sygnałów TTL, pracujący w zakresie od 100mHz do 100MHz. Mierzy częstotliwość, okres i współczynnik wypełnienia.

Sweep pozwala automatycznie zmieniać częstotliwość sygnału w zadanym czasie. To przydatne przy sprawdzaniu filtrów, pasma przenoszenia, rezonansów oraz odpowiedzi układów analogowych.

Rada eksperta Avifly: Przy pomiarach amplitudy zawsze ustaw w generatorze i w układzie pomiarowym właściwy typ obciążenia. Ten sam sygnał może mieć inną amplitudę przy wejściu wysokiej impedancji niż przy terminacji 50 Ohm, więc warto od razu kontrolować to na oscyloskopie.
