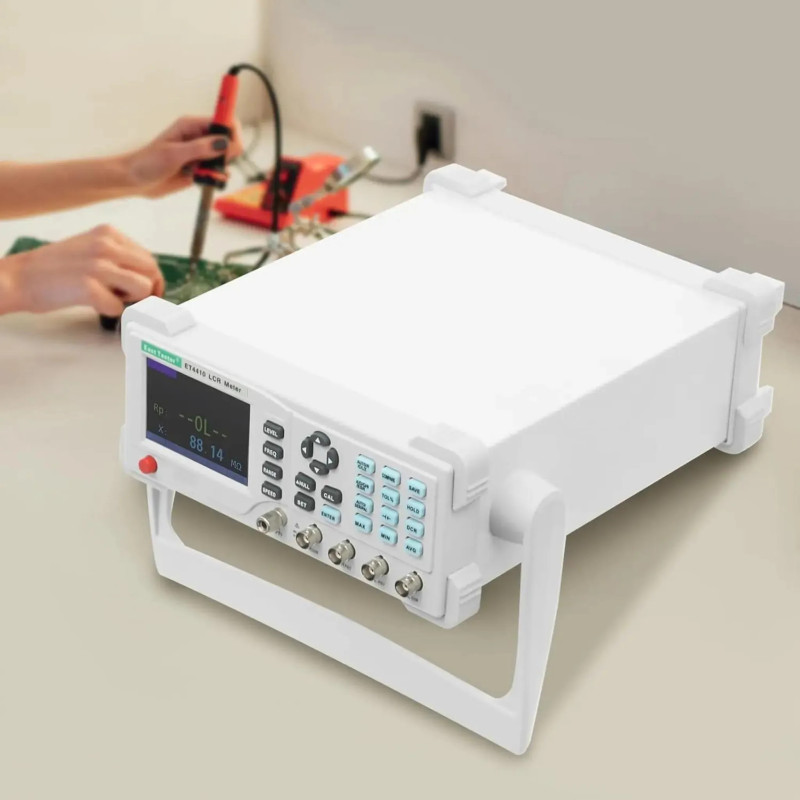

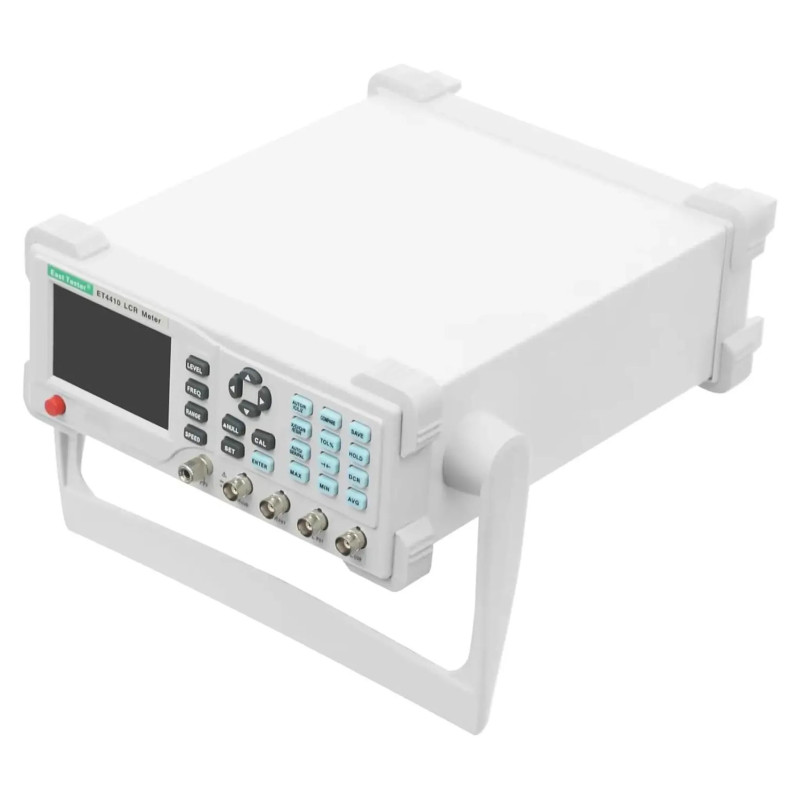

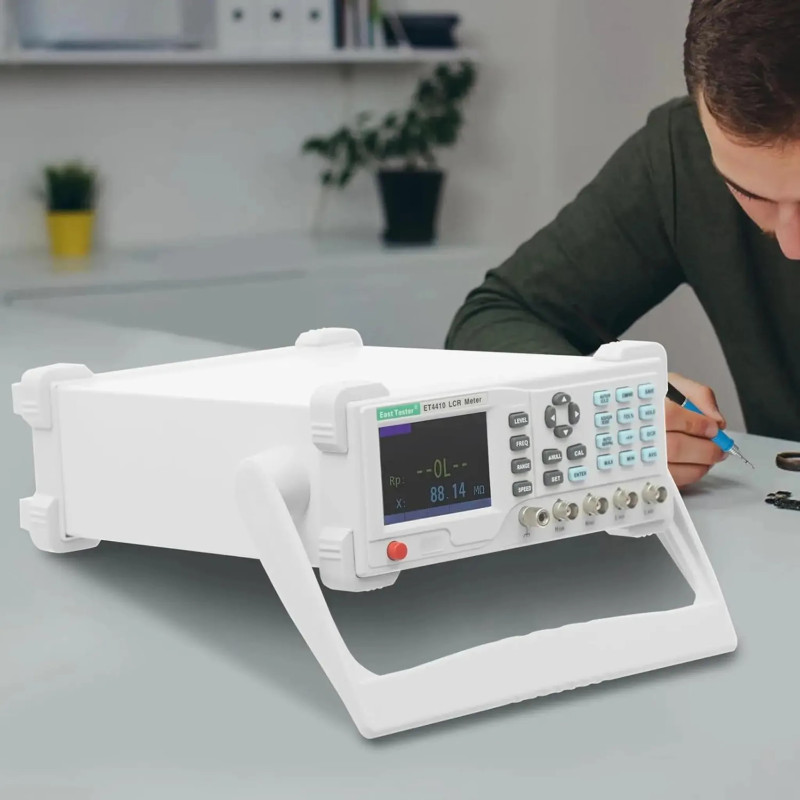

East Tester ET4410 to stacjonarny miernik i mostek LCR do pomiaru indukcyjności, pojemności, rezystancji oraz impedancji elementów elektronicznych. Obsługuje częstotliwości testowe do 100 kHz, zapewnia podstawową dokładność 0,1% i wyświetla jednocześnie parametr główny oraz dodatkowy.
Urządzenie jest przeznaczone do laboratoriów, serwisów i kontroli jakości. Porty USB, RS232 i Handler, protokół SCPI oraz komparator wspierają automatyzację testów.
ET4410 mierzy L, C, R i Z, a dodatkowo wyświetla X, D, Q, kąt fazowy lub ESR. Obsługuje szeregowe i równoległe modele zastępcze.
Do wyboru są punkty: 100 Hz, 120 Hz, 200 Hz, 400 Hz, 800 Hz, 1 kHz, 2 kHz, 4 kHz, 8 kHz, 10 kHz, 15 kHz, 20 kHz, 40 kHz, 50 kHz, 80 kHz i 100 kHz.
Poziom testowy można ustawić na 0,1-2 V RMS, napięcie polaryzacji w zakresie 0-1500 mV z krokiem 1 mV, a impedancję wyjściową na 30 lub 100 omów.
Pięciogrupowy komparator i złącze Handler wspierają seryjne sortowanie elementów. USB, RS232 i protokół SCPI umożliwiają zdalne sterowanie oraz odczyt wyników.
Tak. ESR jest jednym z parametrów dodatkowych. Urządzenie ma również osobny tryb pomiaru kondensatorów elektrolitycznych.

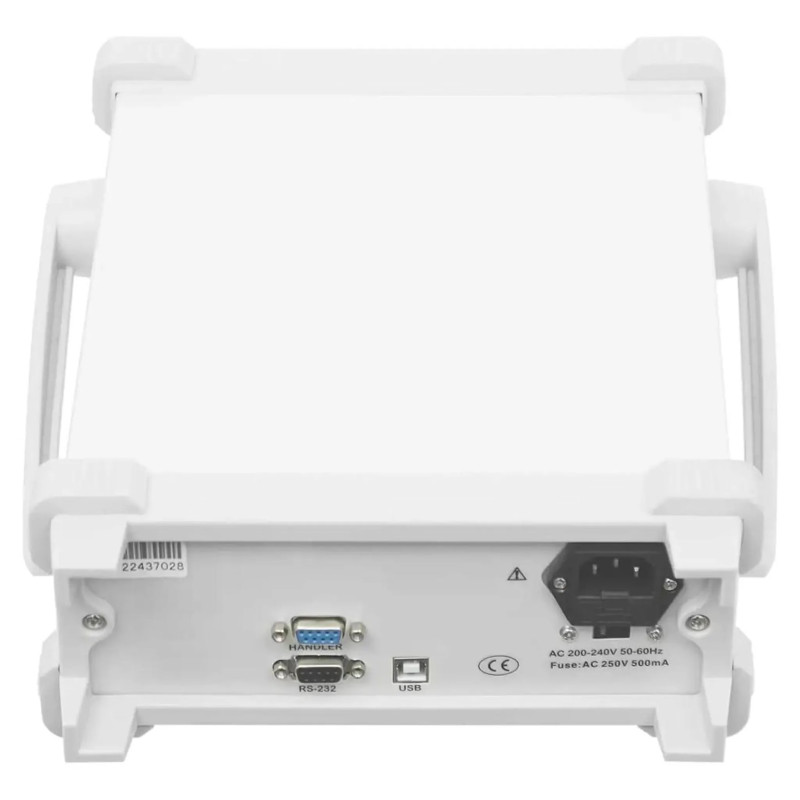

Czy miernik może pracować z komputerem?Tak. Ma porty USB Device i RS232 oraz obsługuje protokół SCPI. Przewody komunikacyjne nie należą do standardowego zestawu.
Czy nadaje się do sortowania komponentów?Tak. Komparator, skanowanie listy i interfejs Handler umożliwiają integrację ze stanowiskiem sortującym.
Czy przed pomiarem trzeba wykonać kalibrację?Przy dokładnych pomiarach należy wykonać kalibrację otwartą i zwartą z podłączonym przewodem lub uchwytem używanym podczas testu.
Jak przygotować urządzenie do dokładnego pomiaru?Po włączeniu pozostaw miernik na co najmniej 30 minut do ustabilizowania temperatury. Kondensatory przed podłączeniem muszą być całkowicie rozładowane.
Rada eksperta Avifly: Przy pomiarze małych rezystancji i impedancji korzystaj z połączenia Kelvin, wykonaj kalibrację zwartą i utrzymuj zaciski w czystości.
