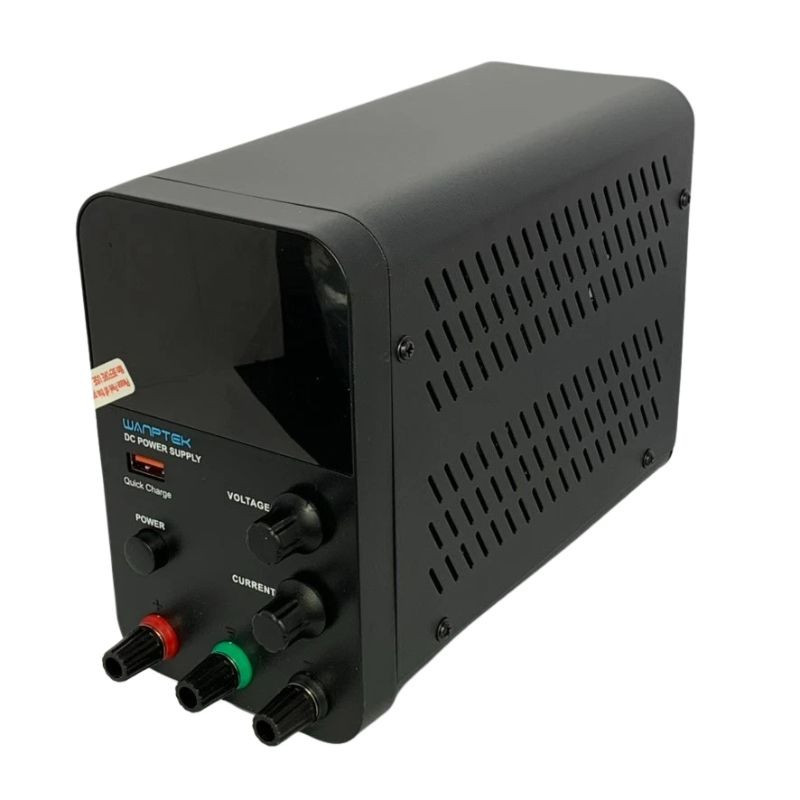

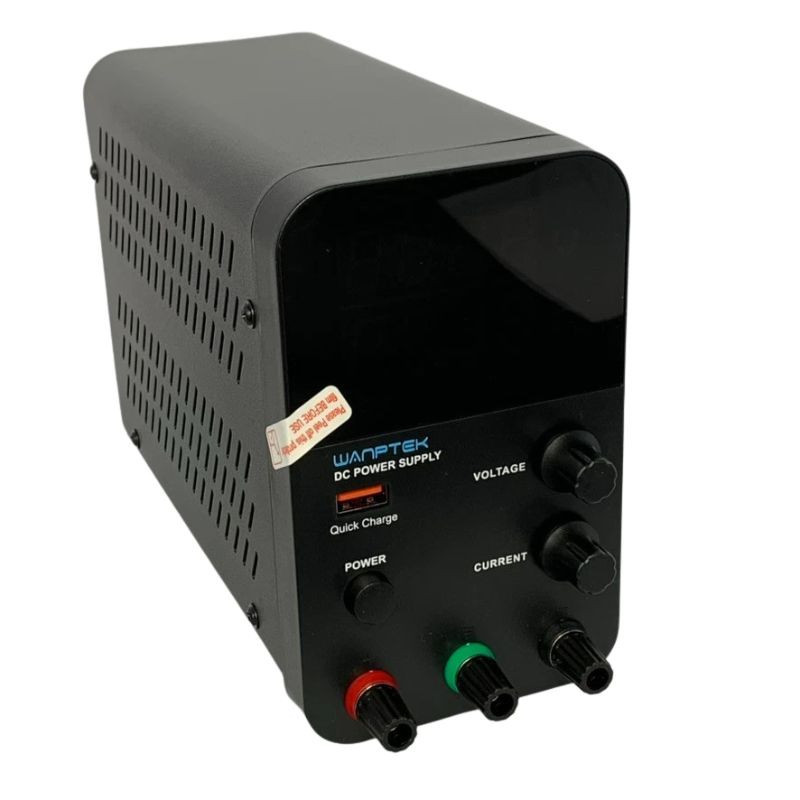

Zasilacz laboratoryjny WANPTEK GPS605D - 0-60 V, 0-5 A, 300 W, CV/CC

Zasilacz laboratoryjny WANPTEK GPS605D 60 V 5 A

Zasilacz laboratoryjny WANPTEK GPS605D to regulowane, impulsowe źródło napięcia stałego o zakresie 0-60 V, prądzie 0-5 A i mocy do 300 W. Jest przeznaczony do serwisu elektroniki, uruchamiania układów, testowania podzespołów oraz prac laboratoryjnych wymagających stabilnego napięcia lub kontrolowanego ograniczenia prądowego.

Tryby CV i CC automatycznie utrzymują ustawione napięcie albo ograniczają prąd pobierany przez obciążenie. Enkodery umożliwiają ustawianie poszczególnych cyfr, a wartości napięcia i prądu można sprawdzić na wyświetlaczu przed włączeniem wyjścia.

Dla kogo jest ten zasilacz?

• Serwisuję elektronikę, urządzenia mobilne, komputery lub moduły mikroelektroniczne
• Potrzebuję napięcia wyższego niż standardowe 30 V, maksymalnie do 60 V
• Chcę kontrolować napięcie oraz limit prądu podczas uruchamiania naprawianego układu
• Potrzebuję rozdzielczości ustawień 0,01 V i 0,001 A

Dla kogo NIE jest?

• Potrzebuję prądu wyższego niż 5 A lub mocy przekraczającej 300 W
• Szukam zasilacza wielokanałowego z kilkoma niezależnymi wyjściami
• Potrzebuję dedykowanej ładowarki z balanserem i automatycznym programem ładowania akumulatorów
• Wymagam zasilacza liniowego - GPS605D jest konstrukcją impulsową

Najważniejsze cechy

• Zakres napięcia 0-60 V i prądu 0-5 A - możliwość zasilania zarówno niskonapięciowych modułów, jak i urządzeń wymagających wyższego napięcia
• Moc wyjściowa do 300 W - pełne 60 V i 5 A mieszczą się w znamionowym limicie urządzenia
• Automatyczne tryby CV i CC - stabilizacja napięcia lub ograniczenie prądu zależnie od obciążenia
• Regulacja enkoderami - naciśnięcie pokrętła pozwala wybrać regulowaną cyfrę i precyzyjnie ustawić wartość
• Rozdzielczość 0,01 V i 0,001 A - czytelna kontrola parametrów podczas uruchamiania elektroniki
• Funkcja OCP - odłączenie wyjścia po wykryciu przeciążenia lub zwarcia
• Oddzielne sterowanie wyjściem - ustawienia można przygotować przed podaniem napięcia na badany układ
• Port szybkiego ładowania o mocy do 18 W - dodatkowe zasilanie kompatybilnych urządzeń mobilnych
• Wentylator sterowany temperaturą - chłodzenie uruchamiane zależnie od warunków pracy urządzenia

Specyfikacja techniczna

• Producent: WANPTEK
• Model: GPS605D
• Typ: regulowany zasilacz impulsowy DC
• Liczba kanałów: 1
• Napięcie wyjściowe: 0-60 V DC
• Prąd wyjściowy: 0-5 A
• Maksymalna moc wyjściowa: 300 W
• Tryby pracy: CV - stabilizacja napięcia, CC - stabilizacja prądu
• Rozdzielczość napięcia: 0,01 V
• Rozdzielczość prądu: 0,001 A
• Wyświetlacz: niebieski LED, wskazania 4-cyfrowe
• Regulacja: enkodery cyfrowe napięcia i prądu
• Zabezpieczenia: OCP, zabezpieczenie przeciążeniowe i termiczne
• Sterowanie wyjściem: oddzielny przełącznik wyjścia
• Dodatkowe wyjście: port szybkiego ładowania do 18 W
• Napięcie wejściowe: AC 115 V lub 230 V, plus/minus 10 procent
• Częstotliwość zasilania: 50/60 Hz
• Czas odpowiedzi: do 500 us
• Współczynnik temperaturowy: do 100 ppm/C
• Temperatura pracy: 0-40 stopni C
• Wilgotność podczas pracy: poniżej 80 procent RH
• Temperatura przechowywania: od -10 do 70 stopni C
• Wilgotność podczas przechowywania: poniżej 70 procent RH
• Wymiary: 190 x 90 x 145 mm
• Masa netto: 1,15 kg

Zawartość zestawu

• 1x zasilacz laboratoryjny WANPTEK GPS605D

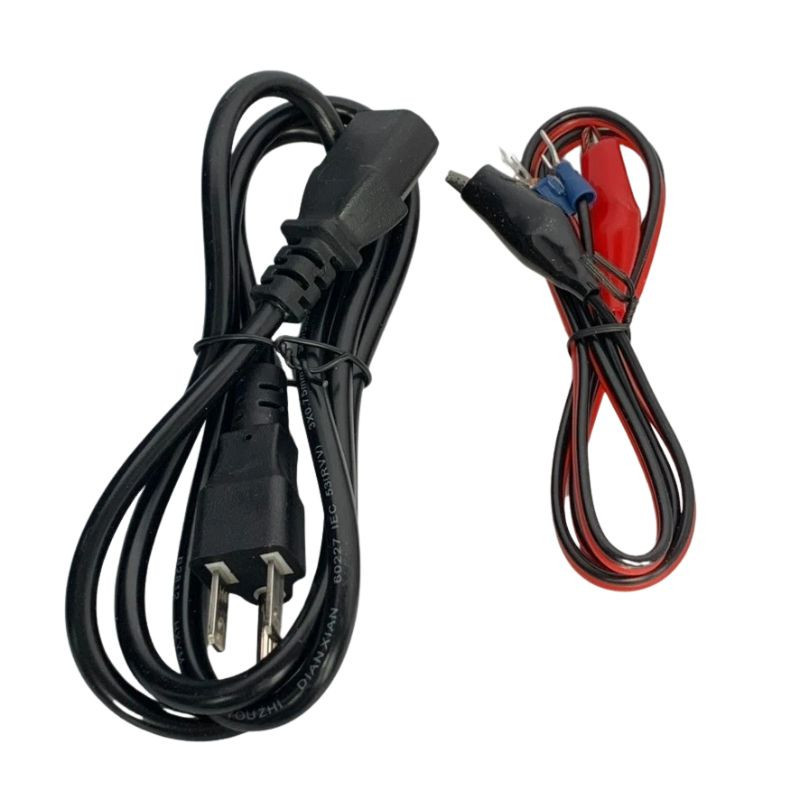

• 1x przewód zasilający
• 1x komplet przewodów wyjściowych
• 1x instrukcja obsługi

Najczęściej zadawane pytania

Tak. Maksymalna moc urządzenia wynosi 300 W, a obciążenie 60 V przy 5 A odpowiada dokładnie 300 W.

W trybie CV zasilacz utrzymuje ustawione napięcie, dopóki pobór prądu nie przekracza ustawionego limitu. Po osiągnięciu limitu automatycznie przechodzi w tryb CC i zmniejsza napięcie, aby utrzymać ustawiony prąd.

Tak. Napięcie i limit prądu można ustawić oraz sprawdzić na wyświetlaczu przed włączeniem wyjścia zasilacza.

Po aktywowaniu OCP zasilacz odłącza wyjście w przypadku wykrycia przeciążenia, nadmiernego prądu lub zwarcia. Ogranicza to ryzyko uszkodzenia badanego układu i samego zasilacza.

Rada eksperta Avifly: Przed podłączeniem naprawianej elektroniki ustaw napięcie, niski limit prądu i aktywuj OCP. Dopiero po sprawdzeniu polaryzacji włącz wyjście i stopniowo zwiększaj limit prądowy, obserwując pobór badanego układu.

Bezpieczeństwo użytkowania

• Przed podłączeniem do sieci sprawdź, czy przełącznik napięcia wejściowego jest ustawiony na 230 V.
• Podłączaj zasilacz wyłącznie do prawidłowo uziemionego gniazda i nie używaj go w wilgotnym środowisku.

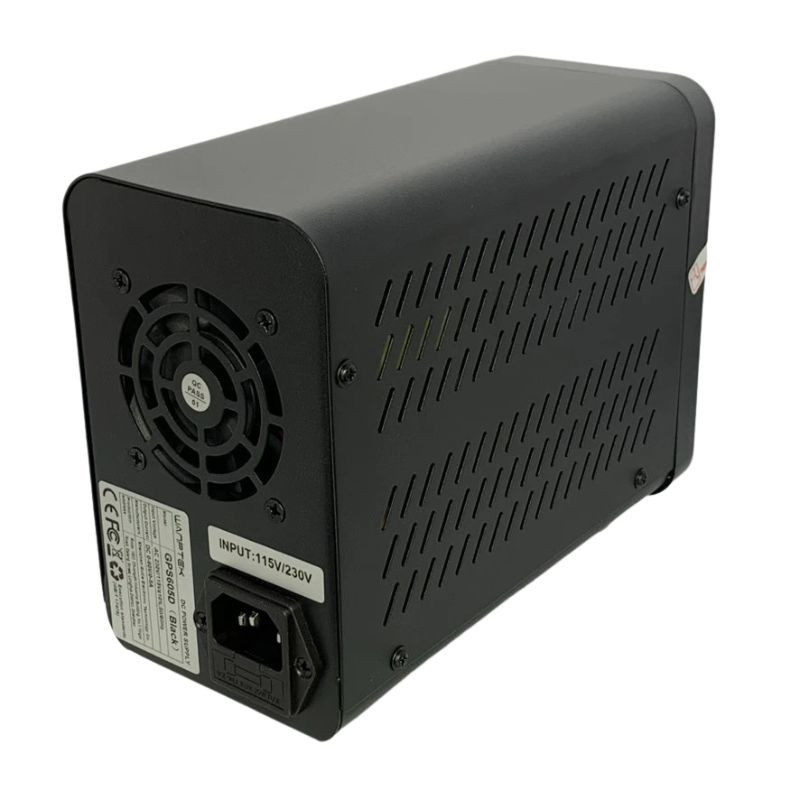

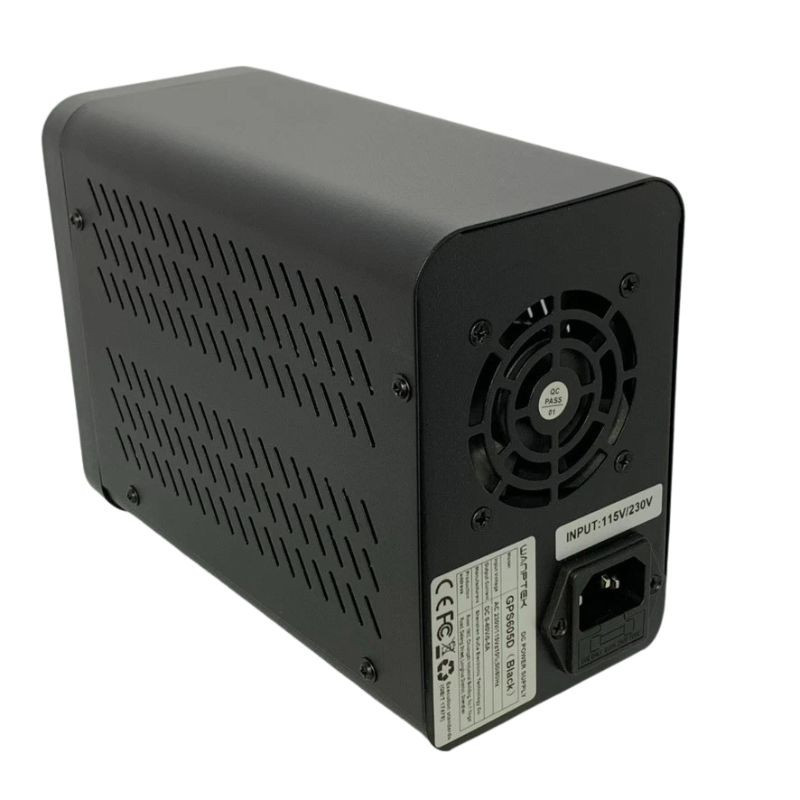

• Nie zasłaniaj otworów wentylacyjnych ani wentylatora znajdującego się z tyłu obudowy.
• Przed podłączaniem lub odłączaniem badanego układu wyłącz wyjście zasilacza i sprawdź polaryzację przewodów.
