Oscyloskop FNIRSI 2C23T 3w1 - 10MHz, 50MS/s, multimetr True RMS, generator DDS, Standard / Plus

Oscyloskop FNIRSI 2C23T 3w1 - 10MHz, 50MS/s, multimetr i generator DDS

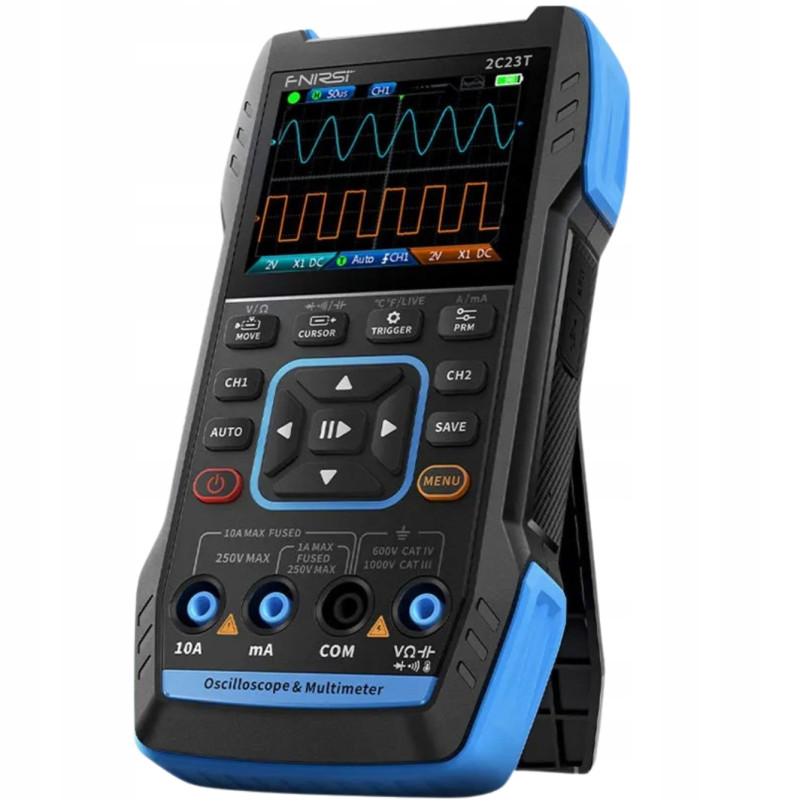

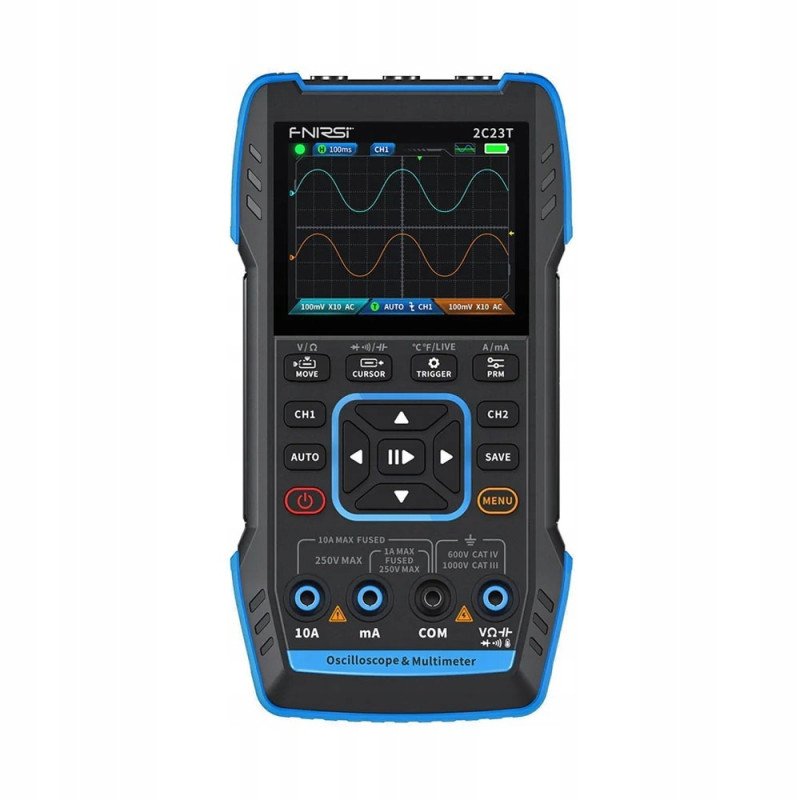

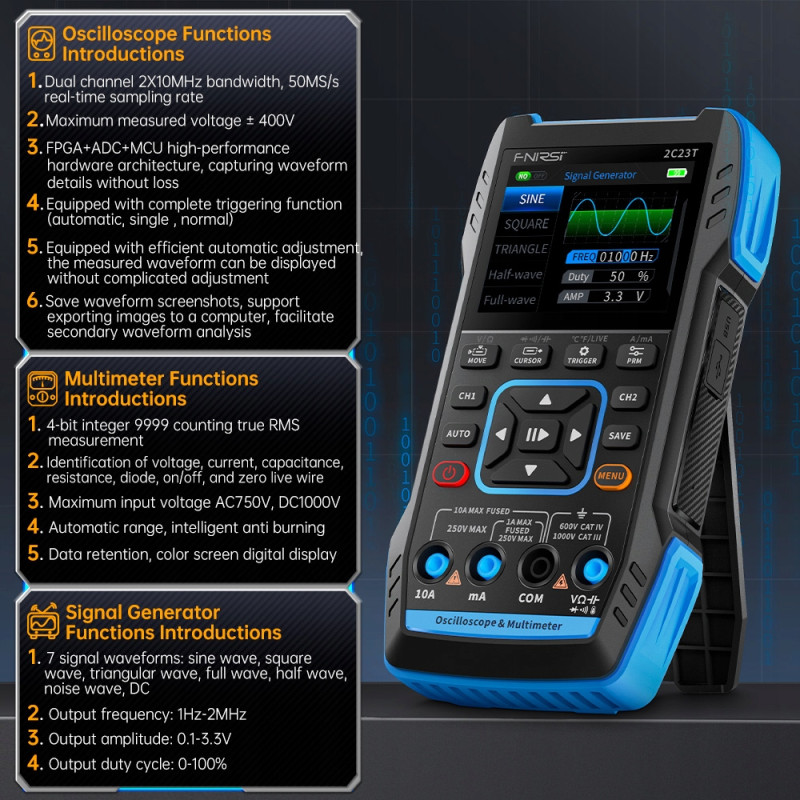

FNIRSI 2C23T to przenośny przyrząd pomiarowy 3w1 łączący dwukanałowy oscyloskop cyfrowy, multimetr True RMS 10000 counts oraz generator funkcyjny DDS do 2MHz. To kompaktowe narzędzie do diagnostyki elektroniki, serwisu urządzeń, nauki pomiarów i pracy warsztatowej przy układach niskonapięciowych oraz sygnałowych.

Urządzenie sprawdzi się tam, gdzie nie ma miejsca na osobny oscyloskop stołowy, multimetr i generator sygnałowy. W jednej obudowie otrzymujesz analizę przebiegów, pomiary elektryczne i możliwość wygenerowania sygnału testowego.

Najważniejsze cechy FNIRSI 2C23T

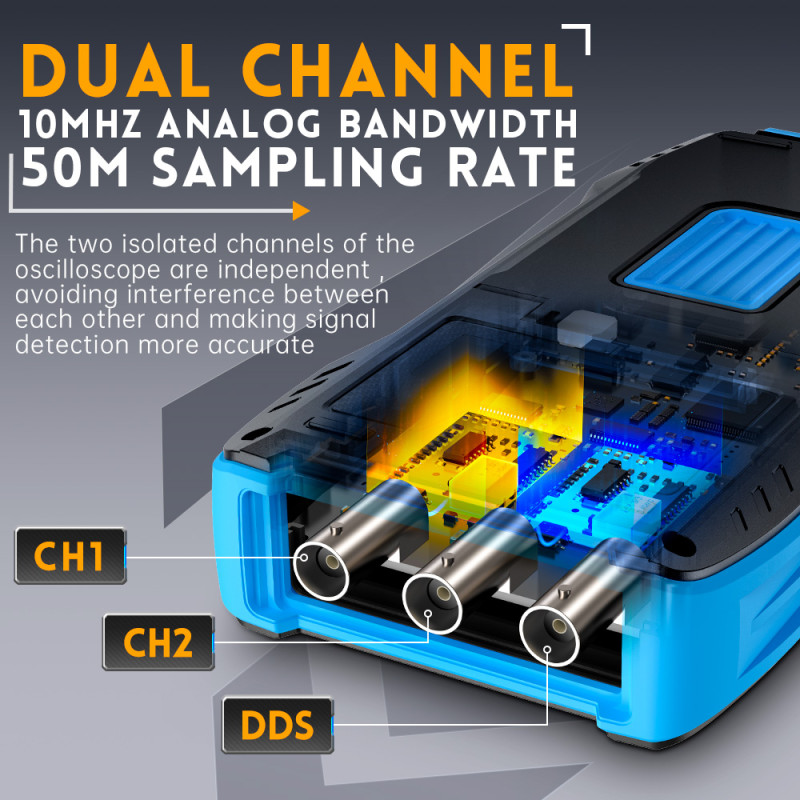

• Oscyloskop dwukanałowy 10MHz - pozwala obserwować dwa sygnały jednocześnie, co jest przydatne przy porównywaniu wejścia i wyjścia układu.
• Próbkowanie 50MS/s - wystarczające do podstawowej analizy sygnałów cyfrowych, analogowych i serwisowych w zakresie deklarowanego pasma.
• Głębokość zapisu 32kb - umożliwia zapis i analizę fragmentu przebiegu, zamiast opierać się wyłącznie na podglądzie bieżącym.
• Pomiar napięcia do ±400V - urządzenie posiada moduł ochrony wysokiego napięcia, zgodnie z deklaracją producenta.
• Multimetr 10000 counts True RMS - obsługuje pomiar napięcia AC/DC, prądu AC/DC, rezystancji, pojemności, temperatury, diody, ciągłości i wykrywania przewodu pod napięciem.
• Generator DDS 1Hz-2MHz - pozwala generować sygnały testowe bez konieczności podłączania osobnego generatora funkcyjnego.

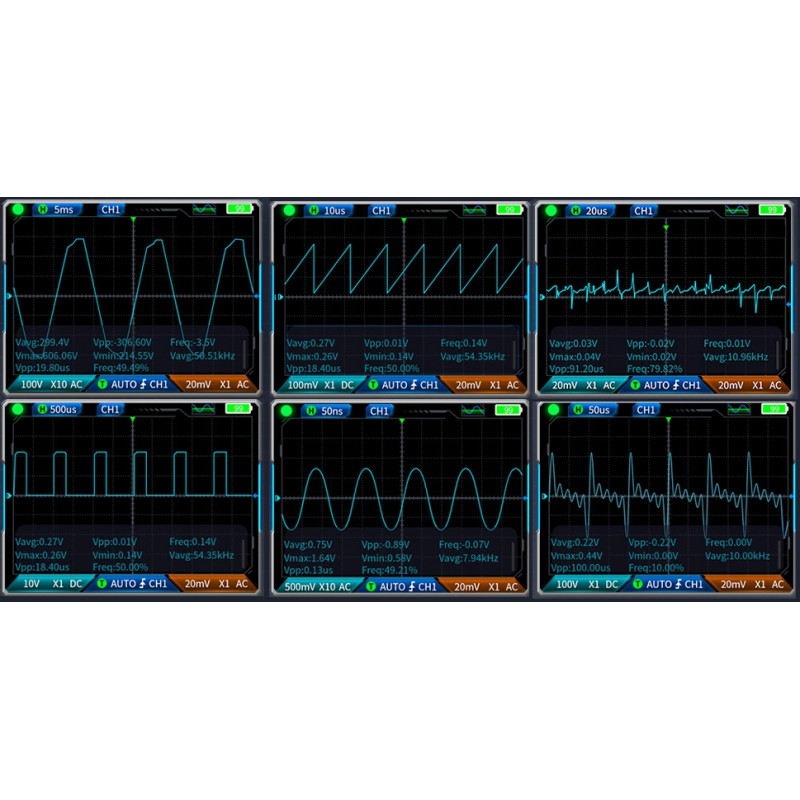

• 7 typów przebiegów - sinus, prostokąt, trójkąt, pełna fala, półfala, szum i wyjście DC.

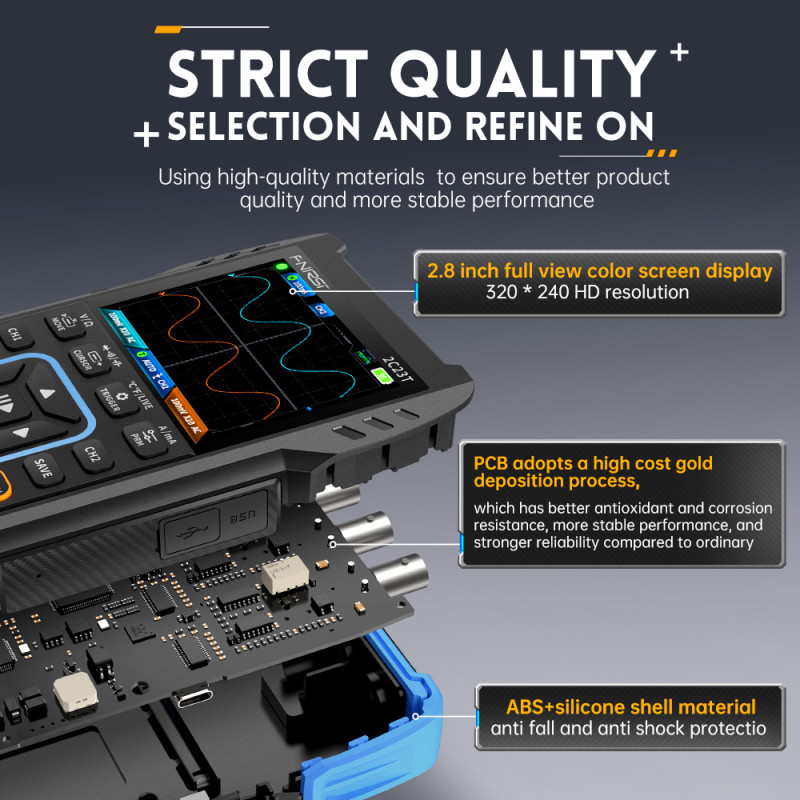

• Ekran 2.8 cala 320x240 - kolorowy wyświetlacz ułatwia szybki odczyt przebiegów i parametrów.

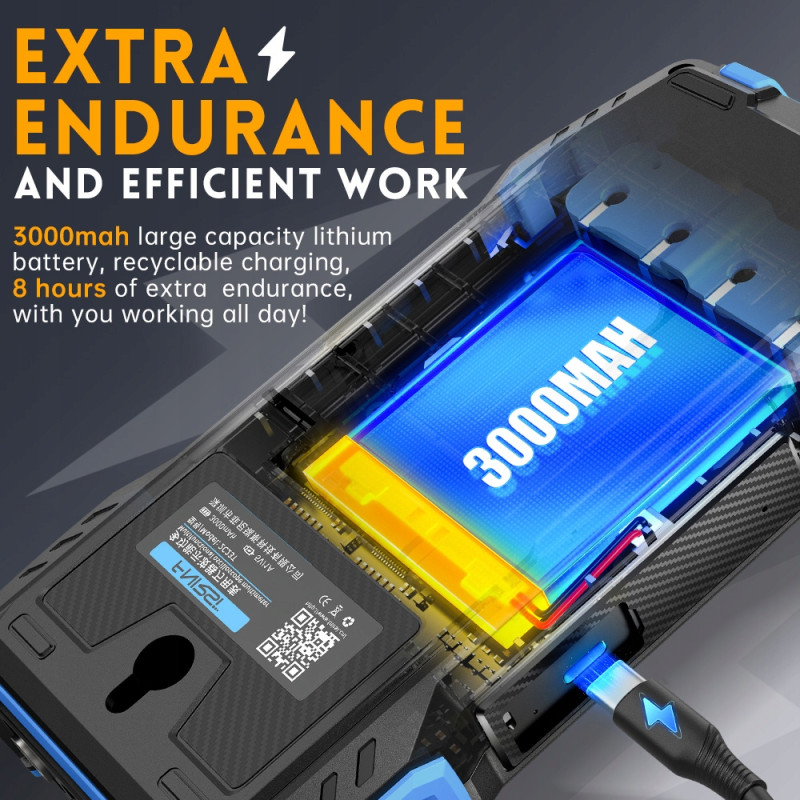

• Akumulator 3000mAh - praca mobilna bez stałego zasilania z USB.

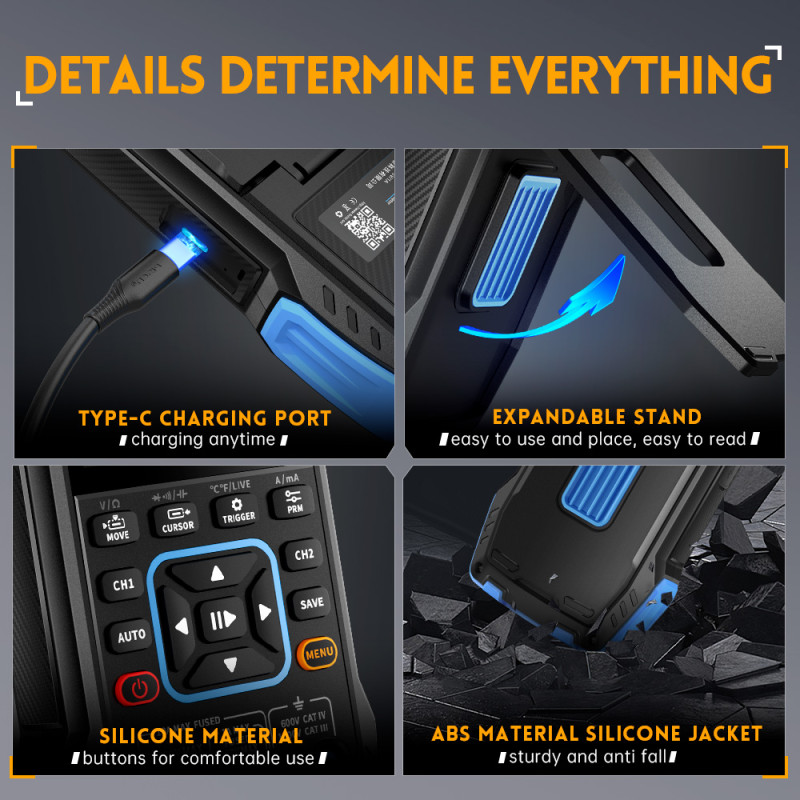

• Ładowanie USB-C 5V/1A - wygodne ładowanie standardowym przewodem Type-C.

Największe zalety w praktyce

Trzy narzędzia w jednej obudowie

2C23T pozwala szybko przejść od klasycznego pomiaru multimetrem do podglądu przebiegu na oscyloskopie. W serwisie elektroniki oznacza to mniej przepinania sprzętu i szybsze diagnozowanie problemów z zasilaniem, sygnałami sterującymi lub prostymi układami cyfrowymi.

Dwa kanały pomiarowe oscyloskopu

Dwukanałowy tor pomiarowy jest istotny, gdy chcesz porównać dwa punkty układu. Można obserwować sygnał przed i po stopniu wzmacniającym, porównać przebieg sterujący z odpowiedzią układu albo zestawić dwa sygnały taktujące.

Generator DDS do testów układów

Wbudowany generator sygnałowy pozwala zasymulować prosty sygnał wejściowy bez osobnego generatora stołowego. To praktyczne przy testowaniu wzmacniaczy, filtrów, wejść mikrokontrolerów, prostych torów audio i układów edukacyjnych.

Zapis i eksport obrazów przebiegów

Funkcja zapisu zrzutów przebiegu pomaga dokumentować usterki, porównywać pomiary i wracać do wcześniejszych wyników. Producent deklaruje możliwość eksportu zapisanych obrazów po podłączeniu urządzenia do komputera przez Type-C.

Dla kogo jest FNIRSI 2C23T?

• Dla serwisu elektroniki, który potrzebuje mobilnego oscyloskopu i multimetru w jednym urządzeniu.
• Dla hobbysty FPV, RC i DIY, który diagnozuje zasilanie, sygnały PWM, proste układy analogowe i elektronikę warsztatową.
• Dla szkół, pracowni i osób uczących się podstaw pomiarów oscyloskopowych.
• Dla technika, który chce mieć podręczny przyrząd do szybkiej diagnostyki poza stanowiskiem laboratoryjnym.

Dla kogo NIE jest?

• Nie jest zamiennikiem oscyloskopu laboratoryjnego o paśmie 100MHz lub wyższym.
• Nie jest przeznaczony do zaawansowanej analizy szybkich magistral cyfrowych, gdzie wymagane jest znacznie większe pasmo i próbkowanie.
• Nie jest najlepszym wyborem, jeśli potrzebujesz dużego ekranu, wielu dekoderów magistral i rozbudowanej analizy znanej z oscyloskopów stołowych.

Warianty w ofercie - Standard i Plus

Produkt występuje w dwóch wariantach zestawu: Standard oraz Plus. Według danych producenta parametry techniczne urządzenia są wspólne, a różnica dotyczy zawartości zestawu.

Specyfikacja techniczna

Parametry ogólne

Oscyloskop

Multimetr

Generator sygnałowy DDS

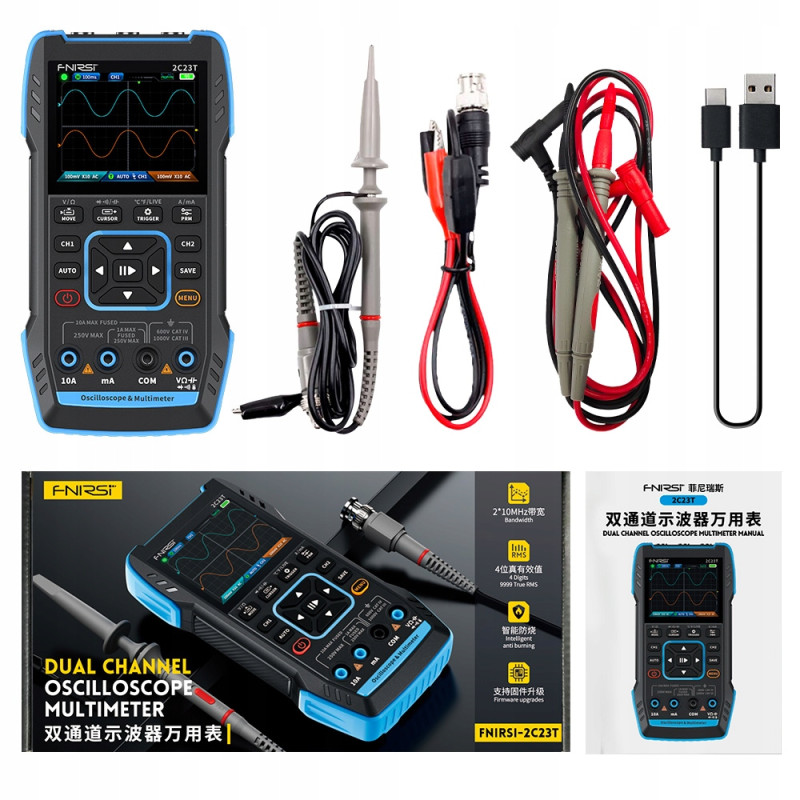

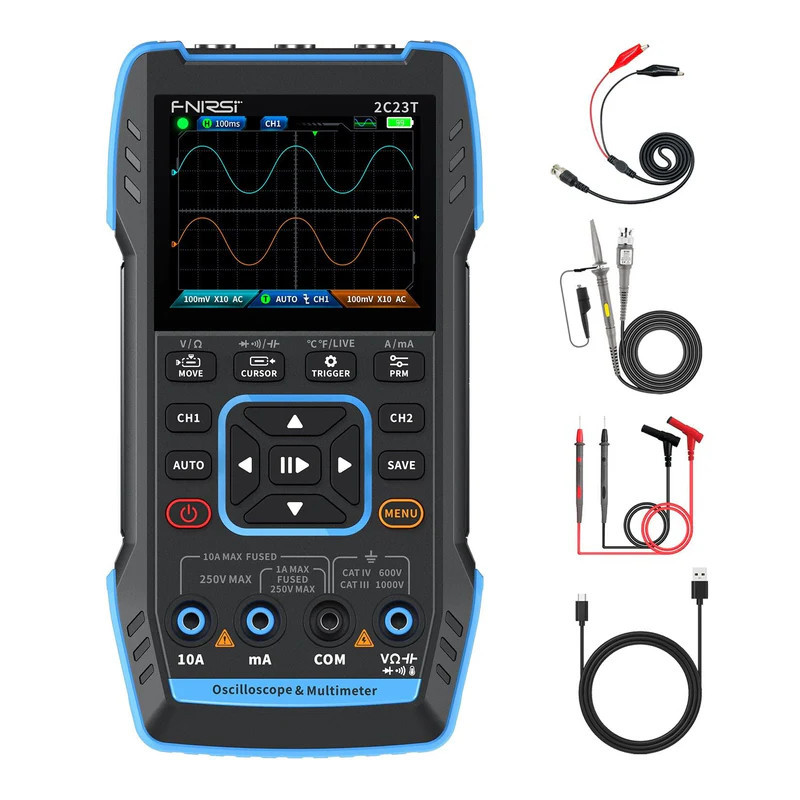

Zawartość zestawu

Wariant Standard

• Oscyloskop cyfrowy FNIRSI 2C23T x1
• Sonda oscyloskopowa P6100 x1
• Sonda z krokodylkami x1
• Przewody pomiarowe multimetru x1
• Przewód ładowania x1
• Instrukcja obsługi x1
• Opakowanie x1

Wariant Plus

• Oscyloskop cyfrowy FNIRSI 2C23T x1
• Sonda oscyloskopowa P6100 x2
• Sonda z krokodylkami x1
• Przewody pomiarowe multimetru x1
• Przewód ładowania x1
• Instrukcja obsługi x1
• Opakowanie x1

FAQ - najczęściej zadawane pytania

Według danych producenta różnica dotyczy zestawu akcesoriów. Wariant Standard zawiera jedną sondę P6100, a wariant Plus zawiera dwie sondy P6100. Parametry techniczne urządzenia są wspólne.

Tak. FNIRSI 2C23T ma dwukanałowy oscyloskop cyfrowy z pasmem 10MHz i próbkowaniem 50MS/s.

Tak. Urządzenie ma wbudowany jednokanałowy generator DDS o zakresie 1Hz-2MHz, amplitudzie 0.1-3.3V i regulowanym wypełnieniu 0-100%.

W podstawowej diagnostyce i pracy mobilnej może zastąpić prosty oscyloskop warsztatowy. Nie zastąpi jednak oscyloskopu laboratoryjnego o większym paśmie, większym ekranie i rozbudowanej analizie sygnałów.

Tak. Producent podaje wbudowany akumulator litowy 3000mAh oraz ładowanie przez USB-C 5V/1A.

Rada eksperta Avifly: Przy pomiarach oscyloskopowych zawsze dobierz ustawienie sondy i zakres napięcia do badanego układu. To szczególnie ważne przy wyższych napięciach oraz przy pomiarach masy, ponieważ błędne podłączenie sondy może uszkodzić badany układ lub przyrząd.
