Oscyloskop cyfrowy FNIRSI 2C53P - 3w1 50MHz 250MSa/s, multimetr True RMS, generator DDS 10MHz

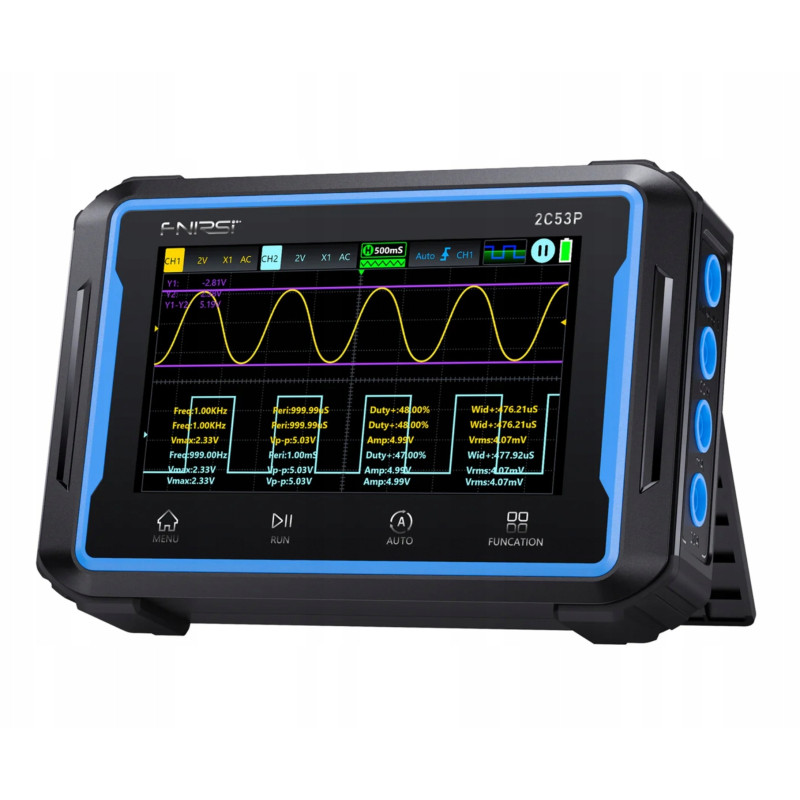

Oscyloskop cyfrowy FNIRSI 2C53P 3w1

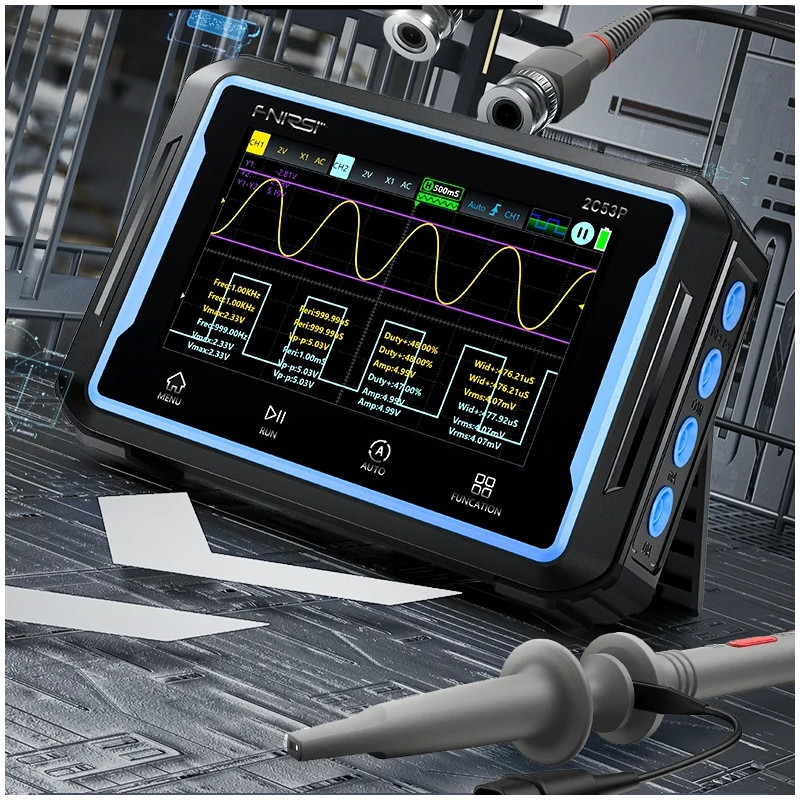

FNIRSI 2C53P to przenośny oscyloskop cyfrowy 3w1 do diagnostyki elektroniki, łączący dwukanałowy oscyloskop 50MHz, multimetr True RMS 19999 counts oraz generator funkcyjny DDS do 10MHz w jednym urządzeniu.

To praktyczny sprzęt dla serwisu elektroniki, warsztatu hobbystycznego, technika utrzymania ruchu i studentów kierunków elektronicznych. Zamiast nosić osobno oscyloskop, multimetr i prosty generator sygnału, użytkownik dostaje jedno kompaktowe urządzenie z ekranem dotykowym i zasilaniem akumulatorowym.

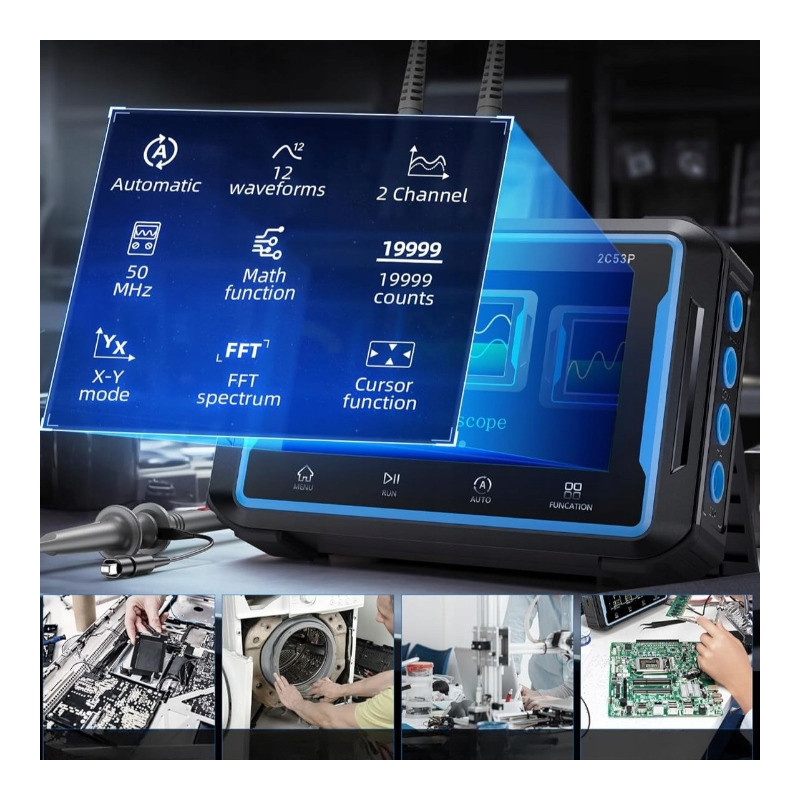

Najważniejsze cechy

• 3 funkcje w jednym urządzeniu - oscyloskop, multimetr i generator sygnału.
• Oscyloskop 2-kanałowy - pozwala porównywać dwa przebiegi jednocześnie.
• Pasmo analogowe 50MHz - wystarczające do wielu prac serwisowych, edukacyjnych i warsztatowych.
• Próbkowanie 250MSa/s - umożliwia obserwację szybkich zmian sygnału w układach elektronicznych.
• Generator DDS do 10MHz - przydatny do testowania wejść, filtrów, wzmacniaczy i torów sygnałowych.
• Multimetr True RMS 19999 counts - mierzy napięcie, prąd, rezystancję, pojemność, temperaturę, diody i ciągłość obwodu.
• Ekran dotykowy IPS 4.3 cala - rozdzielczość 480 x 272 px ułatwia analizę przebiegów bez komputera.
• Akumulator 4000mAh - do 4 godzin pracy w terenie lub przy stanowisku bez stałego zasilania.
• Ładowanie USB-C 5V/2A - wygodne zasilanie z typowej ładowarki lub powerbanku.

Największe zalety w praktyce

• Jedno urządzenie zamiast trzech - mniej sprzętu na biurku i szybsze przechodzenie między pomiarem przebiegu, napięcia i generowaniem sygnału testowego.
• Tryby AUTO, Normal i Single - ułatwiają złapanie zarówno przebiegów okresowych, jak i pojedynczych zdarzeń.
• Tryb XY i analiza FFT - pomagają oceniać przesunięcie fazowe, amplitudę, częstotliwość i zawartość harmonicznych.

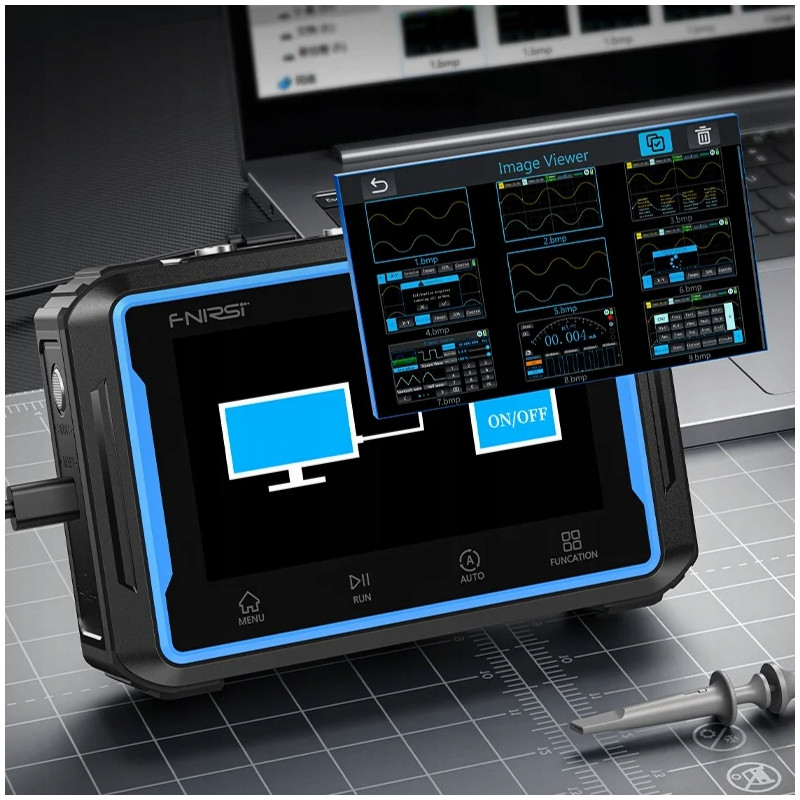

• Zapis przebiegów i zrzutów ekranu - przydatne przy dokumentowaniu napraw, porównywaniu pomiarów i analizie po zakończeniu testu.
• Transfer USB do komputera - pozwala przenieść dane do dalszej analizy lub archiwizacji.

Dla kogo jest ten oscyloskop?

• Naprawiasz elektronikę i potrzebujesz szybkiego podglądu przebiegu oraz podstawowych pomiarów multimetrem.
• Budujesz lub serwisujesz układy zasilania, sterowniki, moduły PWM, elektronikę FPV, audio lub urządzenia niskonapięciowe.
• Chcesz mieć mobilne stanowisko pomiarowe bez klasycznego oscyloskopu stacjonarnego.
• Potrzebujesz generatora sygnału do prostych testów filtrów, wzmacniaczy, wejść pomiarowych i torów analogowych.
• Uczysz się elektroniki i chcesz analizować przebiegi, częstotliwość, amplitudę, wypełnienie oraz zależności fazowe.

Dla kogo NIE jest?

• Potrzebujesz oscyloskopu o paśmie wyższym niż 50MHz.
• Analizujesz bardzo długie rejestracje przebiegów i wymagasz dużej pamięci próbek powyżej 64kByte.
• Potrzebujesz laboratoryjnego oscyloskopu stacjonarnego z dużym ekranem, wieloma dekoderami protokołów i rozbudowaną automatyką pomiarową.
• Szukasz miernika do profesjonalnych pomiarów instalacji energetycznych, gdzie wymagana jest jasno określona kategoria bezpieczeństwa CAT - producent nie podał jej w widocznych danych.

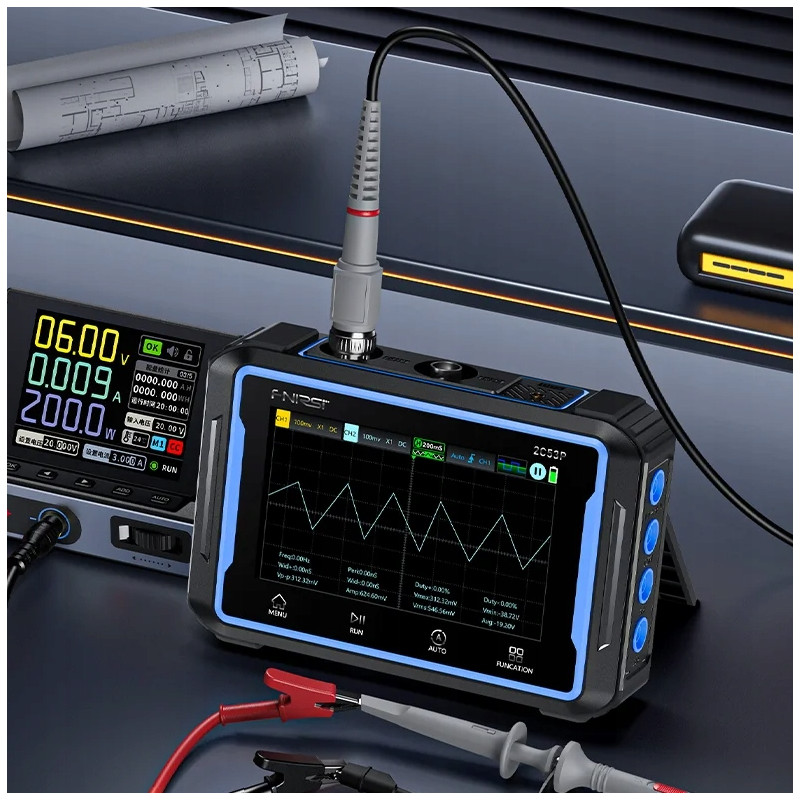

Oscyloskop 50MHz z próbkowaniem 250MSa/s

Moduł oscyloskopu w FNIRSI 2C53P pracuje w architekturze FPGA + MCU + ADC. Producent podaje pasmo 50MHz, próbkowanie w czasie rzeczywistym 250MSa/s oraz maksymalne mierzone napięcie ±400V.

Dwukanałowa konstrukcja jest szczególnie ważna przy porównywaniu sygnału wejściowego i wyjściowego, badaniu przesunięcia fazowego, diagnostyce układów sterujących oraz weryfikacji przebiegów PWM. W praktyce możesz jednocześnie obserwować dwa punkty układu bez przepinania sondy co kilka sekund.

Zakres podstawy czasu od 10ns/div do 10s/div pozwala pracować zarówno z szybszymi przebiegami elektronicznymi, jak i wolniejszymi zmianami sygnału. Czułość pionowa od 10mV/div do 10V/div ułatwia dopasowanie skali do poziomu sygnału.

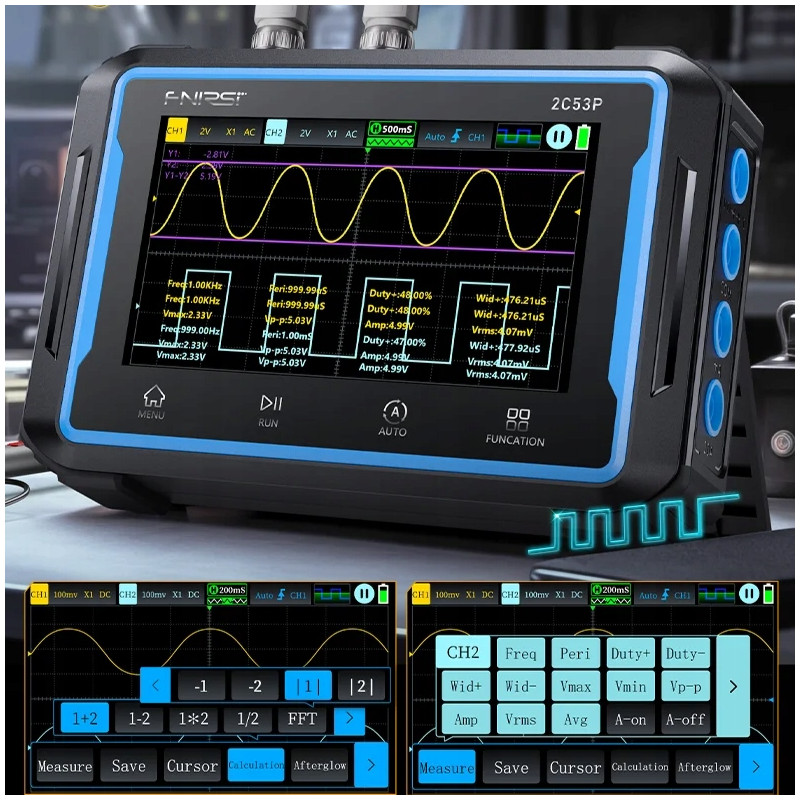

Tryby wyświetlania i wyzwalania

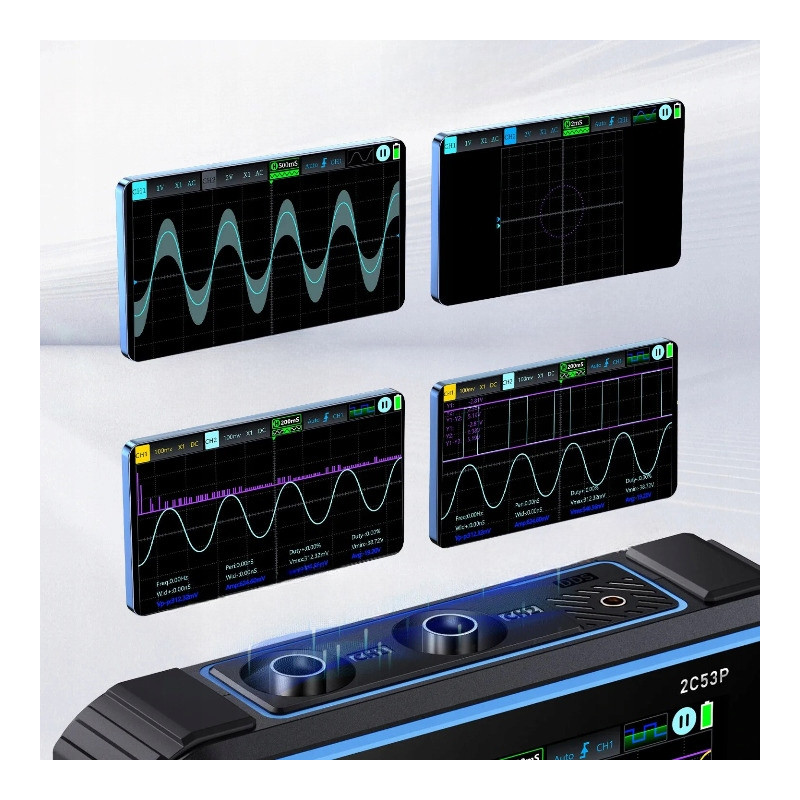

Urządzenie obsługuje tryby wyświetlania XY, YT oraz Scroll. Tryb XY przydaje się do porównania fazy i amplitudy dwóch sygnałów, a tryb Scroll jest wygodny przy wolniejszych zmianach, które warto obserwować w czasie.

Dostępne tryby wyzwalania AUTO, Normal i Single ułatwiają stabilne zatrzymanie przebiegu. Wyzwalanie zboczem narastającym lub opadającym jest podstawowym narzędziem przy diagnostyce impulsów, taktowania, sygnałów sterujących i układów cyfrowo-analogowych.

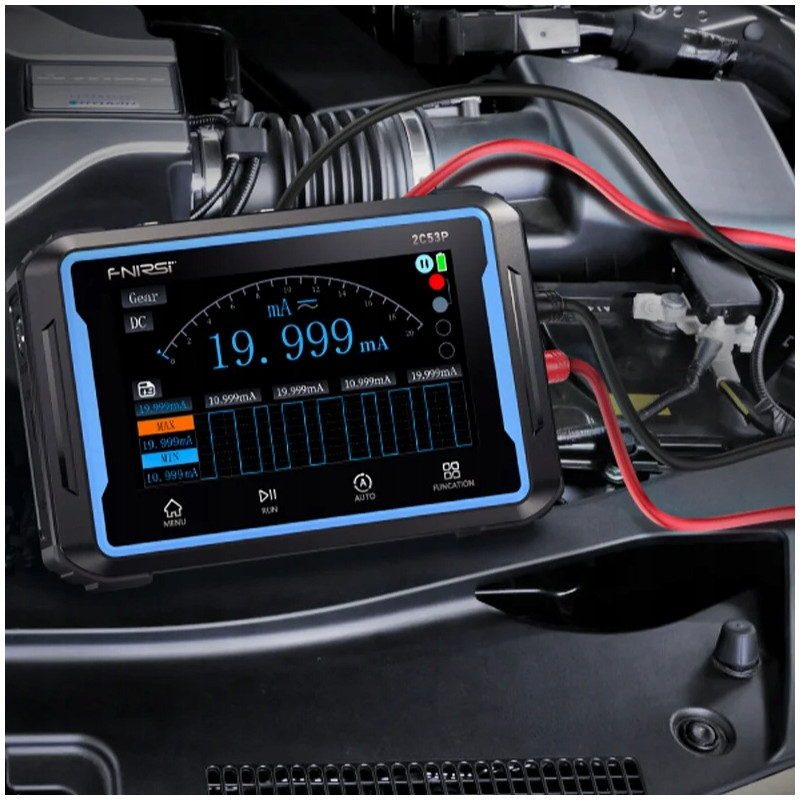

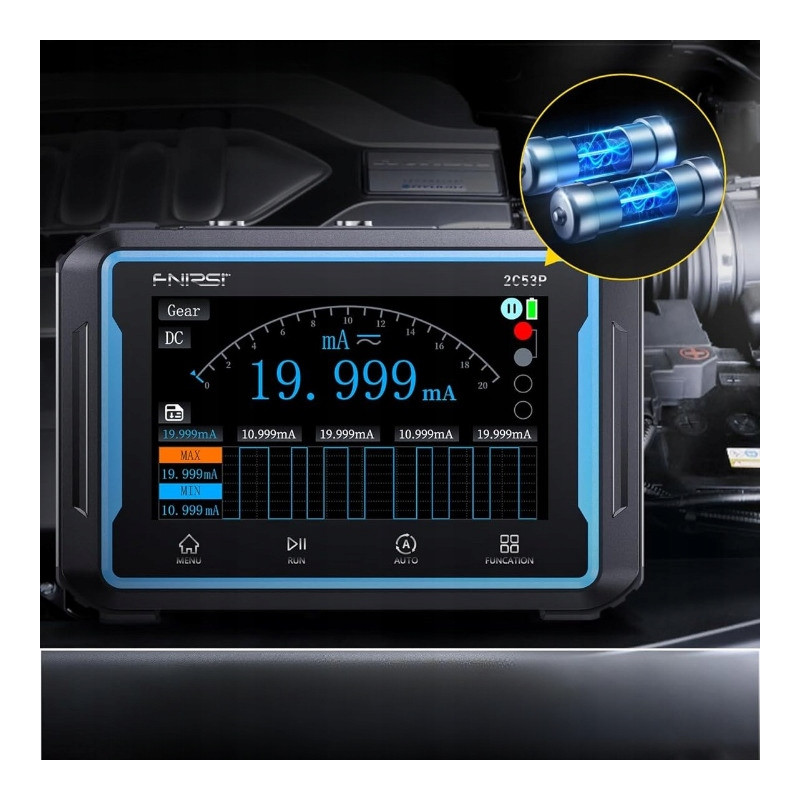

Multimetr True RMS 19999 counts

Wbudowany multimetr ma rozdzielczość 19999 counts i obsługuje pomiary napięcia DC/AC, prądu DC/AC, rezystancji, pojemności, temperatury, diod oraz ciągłości obwodu.

True RMS ma znaczenie przy pomiarach sygnałów AC innych niż idealna sinusoida. W serwisie elektroniki często spotyka się przebiegi odkształcone, sterowanie impulsowe i układy z przetwornicami, dlatego taki multimetr jest bardziej uniwersalny niż prosty miernik uśredniający.

Generator DDS do 10MHz

Wbudowany generator funkcyjny DDS generuje 12 typów sygnałów. Maksymalna częstotliwość wynosi 10MHz dla sinusoidy oraz 5MHz dla pozostałych przebiegów. Regulowana jest częstotliwość, amplituda i wypełnienie dla fali prostokątnej.

Generator pozwala szybko podać sygnał testowy na wejście układu bez dodatkowego sprzętu. To przydatne podczas sprawdzania torów audio, filtrów, wejść pomiarowych, prostych wzmacniaczy, komparatorów i obwodów reagujących na impulsy.

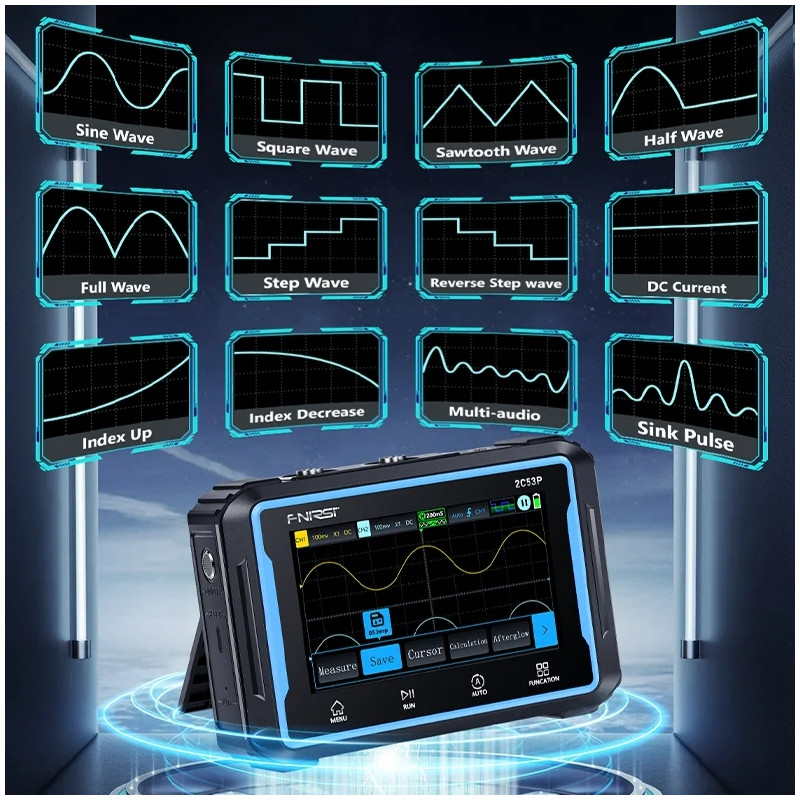

Obsługiwane przebiegi generatora

• sinusoidalny,
• prostokątny,
• piłokształtny,
• półfala,
• pełna fala,
• krok dodatni,
• krok ujemny,
• sygnał DC,
• narastanie wykładnicze,
• opadanie wykładnicze,
• multi-audio,
• impuls synchronizacji.

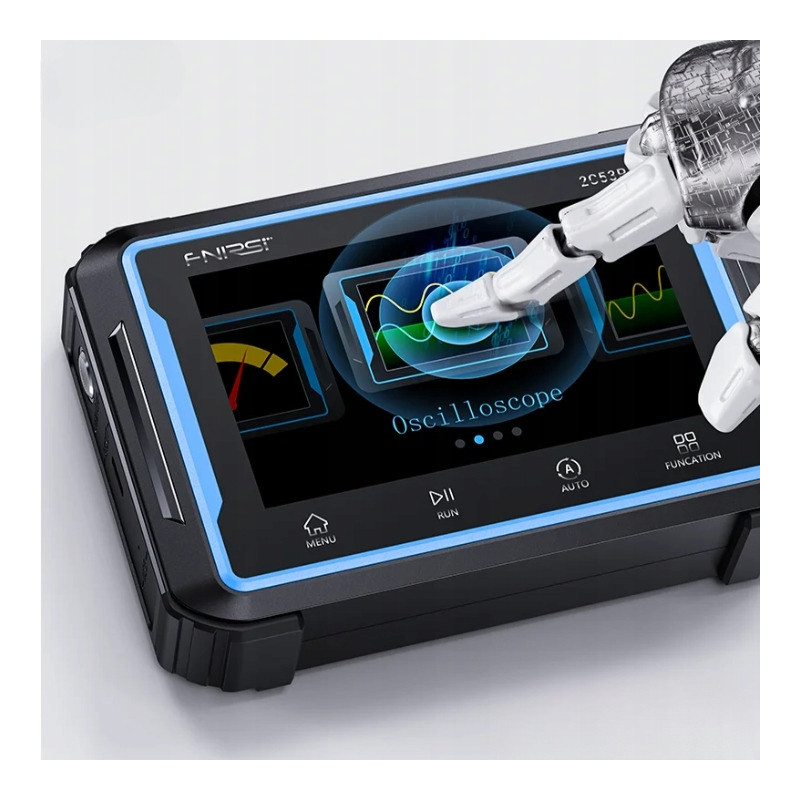

Ekran dotykowy i mobilna praca

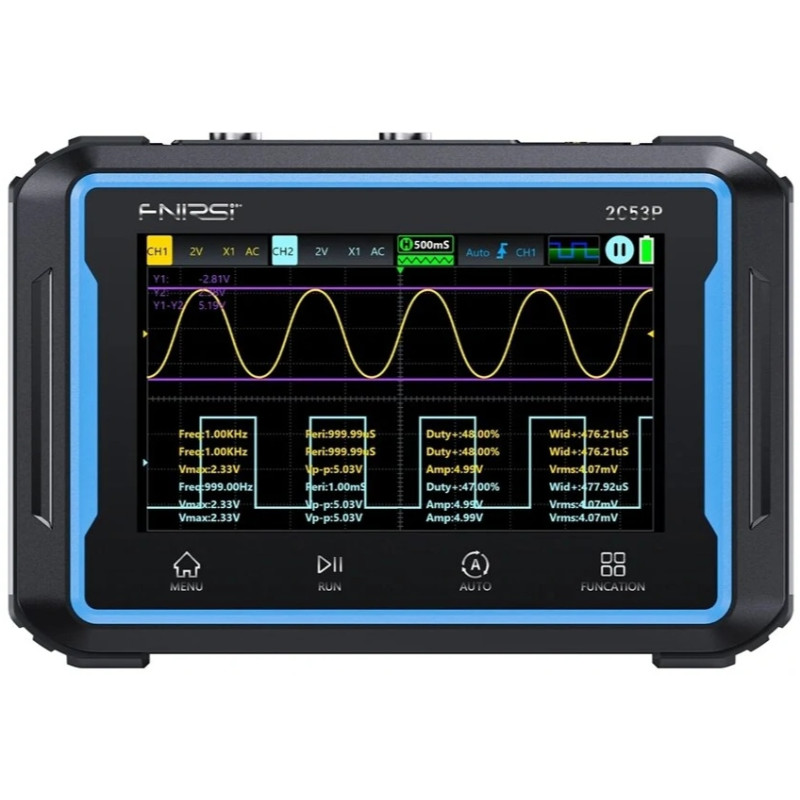

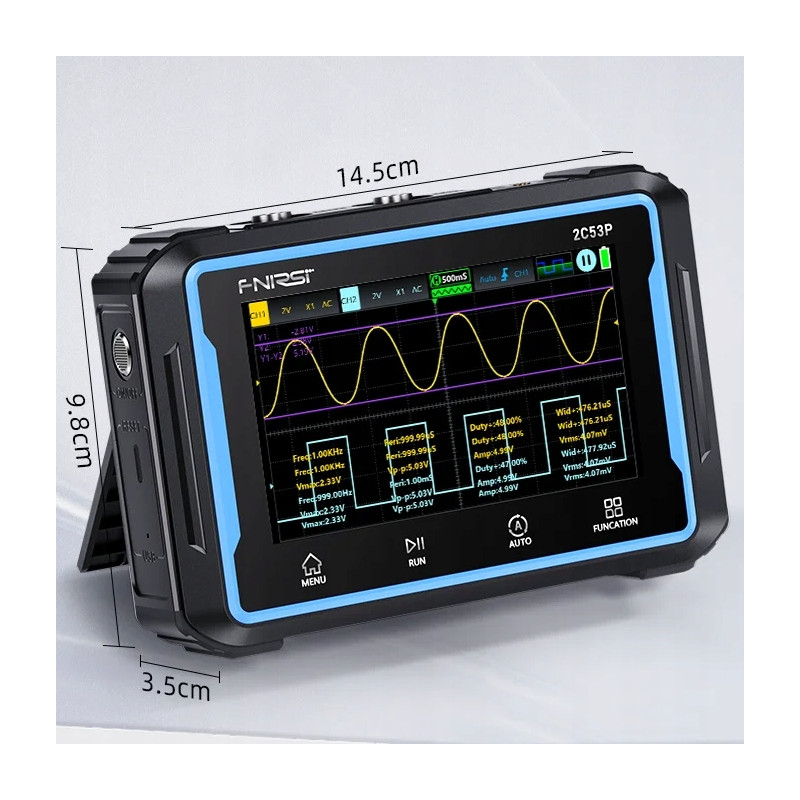

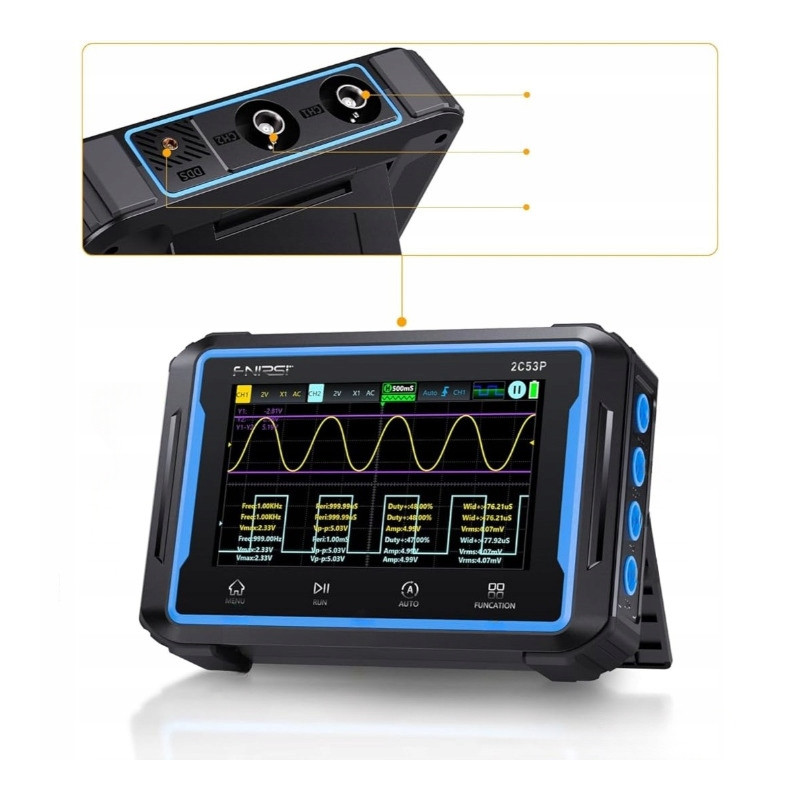

FNIRSI 2C53P ma 4.3-calowy ekran IPS o rozdzielczości 480 x 272 px. Panel dotykowy ułatwia obsługę w trybie przenośnym, a regulowana jasność podświetlenia pozwala dopasować ekran do warunków pracy.

Wbudowany akumulator litowy 4000mAh zapewnia do 4 godzin pracy. Zasilanie przez USB-C 5V/2A upraszcza ładowanie i pozwala korzystać z popularnych zasilaczy lub powerbanków.

Specyfikacja techniczna

Parametry podstawowe

Parametry oscyloskopu

Parametry multimetru

Parametry generatora sygnału

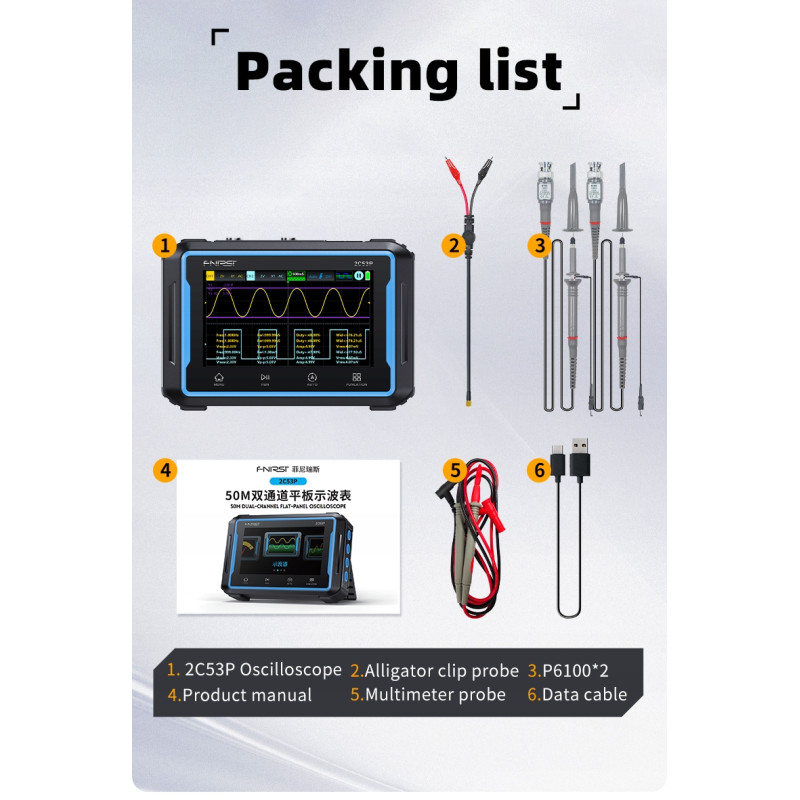

Zawartość zestawu

• FNIRSI 2C53P - oscyloskop dotykowy 2CH / multimetr / generator 3w1 - 1 szt.
• Sonda P6100 - 2 szt.
• Sonda multimetru - 1 szt.
• Przewód z krokodylkami - 1 szt.
• Przewód danych - 1 szt.
• Instrukcja obsługi - 1 szt.
• Etui / pudełko transportowe - 1 szt.

FAQ - najczęściej zadawane pytania

Tak. FNIRSI 2C53P ma 2 kanały oscyloskopu, co pozwala jednocześnie obserwować dwa sygnały, na przykład wejście i wyjście badanego układu.

Oscyloskop ma pasmo 50MHz oraz próbkowanie w czasie rzeczywistym 250MSa/s. To parametry wystarczające do wielu prac serwisowych, edukacyjnych i hobbystycznych w elektronice.

Tak. Urządzenie ma generator DDS z maksymalną częstotliwością 10MHz dla sinusoidy i do 5MHz dla pozostałych przebiegów. Obsługuje 12 typów sygnałów.

Tak. FNIRSI 2C53P ma wbudowany akumulator litowy 4000mAh, który według producenta zapewnia do 4 godzin pracy. Ładowanie odbywa się przez USB-C 5V/2A.

Tak, sprawdzi się przy podstawowej diagnostyce elektroniki FPV, zasilania, sygnałów PWM, torów analogowych i układów sterowania. Przy pomiarach zawsze dobierz właściwy zakres, sondę 1x/10x i pamiętaj o ograniczeniach pasma 50MHz.

Rada eksperta Avifly: Przy pomiarach oscyloskopowych zacznij od sondy w trybie 10x, poprawnego ustawienia masy i niższej czułości pionowej. To ogranicza ryzyko przeciążenia wejścia oraz ułatwia bezpieczne złapanie przebiegu przed dokładnym dopasowaniem skali.
