Oscyloskop Cyfrowy FNIRSI DSO-152 - przenośny DSO 200 kHz, 2.5 MS/s, ekran 2.8 cala

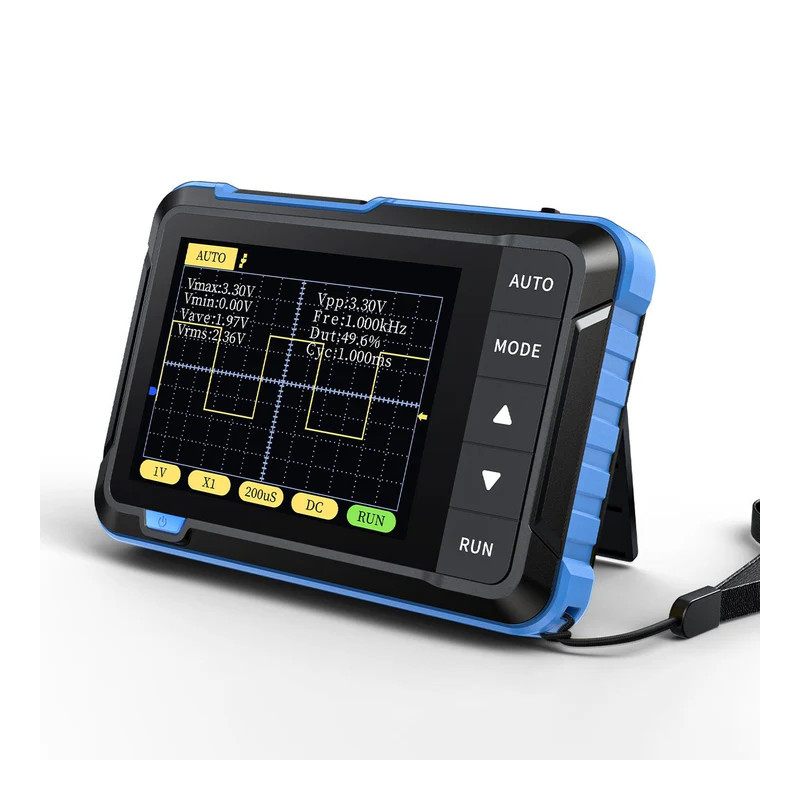

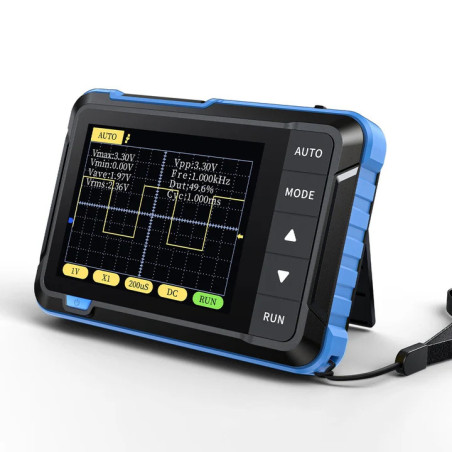

Oscyloskop cyfrowy FNIRSI DSO-152 - przenośny DSO do podstawowej diagnostyki sygnałów

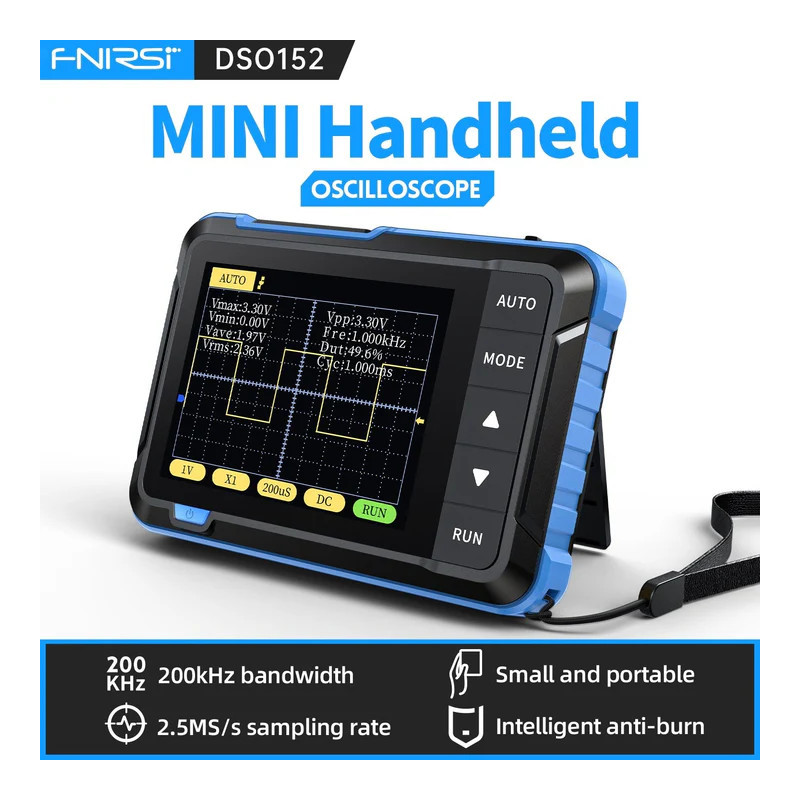

FNIRSI DSO-152 to kompaktowy, jednokanałowy oscyloskop cyfrowy do podstawowej analizy sygnałów analogowych i cyfrowych w serwisie elektroniki, edukacji, modelarstwie i prostych pracach warsztatowych. Urządzenie oferuje pasmo 200 kHz, próbkowanie w czasie rzeczywistym 2.5 MS/s oraz zakres pomiarowy do ±400 V przy sondzie x10.

To gotowy, zmontowany przyrząd pomiarowy, więc nie wymaga lutowania ani samodzielnego składania. Sprawdza się tam, gdzie pełnowymiarowy oscyloskop jest zbyt duży, a multimetr nie pokazuje przebiegu sygnału w czasie.

Najważniejsze cechy FNIRSI DSO-152

• Pasmo 200 kHz - wystarczające do podstawowej diagnostyki wolniejszych sygnałów, prostych układów elektronicznych, sygnałów sterujących i edukacji.
• Próbkowanie 2.5 MS/s - umożliwia obserwację przebiegów w czasie rzeczywistym w zakresie przewidzianym dla tego modelu.
• 1 kanał pomiarowy - prosta obsługa do szybkiego sprawdzenia pojedynczego sygnału.
• Zakres napięcia x1: ±40 V oraz x10: ±400 V - dobierz sondę i tłumienie do mierzonego obwodu.
• Tryby wyzwalania Auto / Normal / Single - wygodne przechwytywanie sygnałów okresowych i pojedynczych zdarzeń.
• Sprzężenie AC/DC - możliwość obserwacji składowej zmiennej lub pełnego przebiegu wraz ze składową stałą.

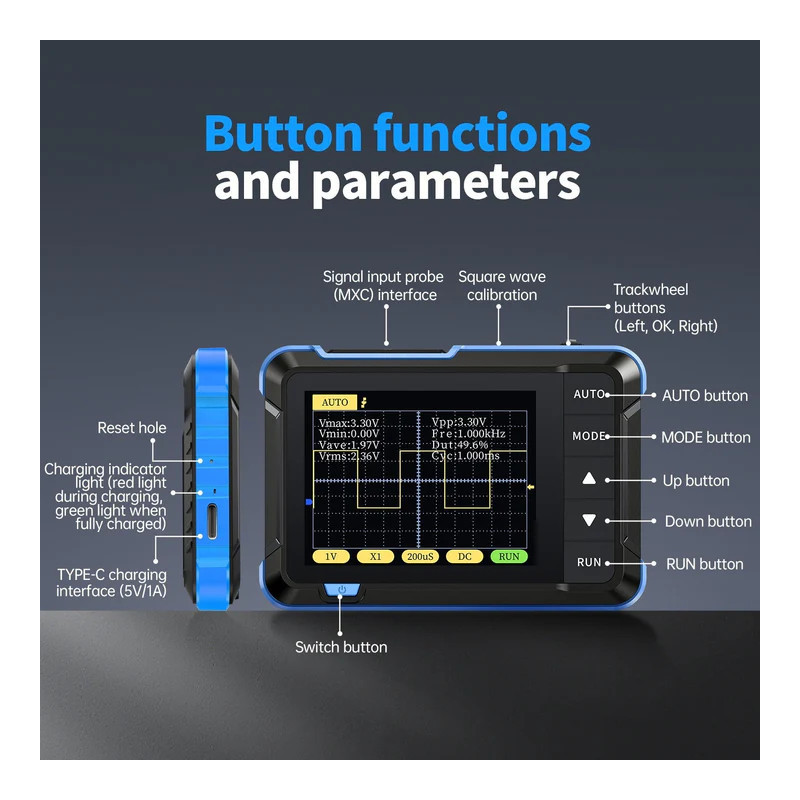

• Funkcja AUTO - szybkie automatyczne ustawienie parametrów pomiaru bez ręcznej konfiguracji każdej osi.
• Ekran 2.8 cala 320x240 - czytelny podgląd przebiegu w małej, przenośnej obudowie.

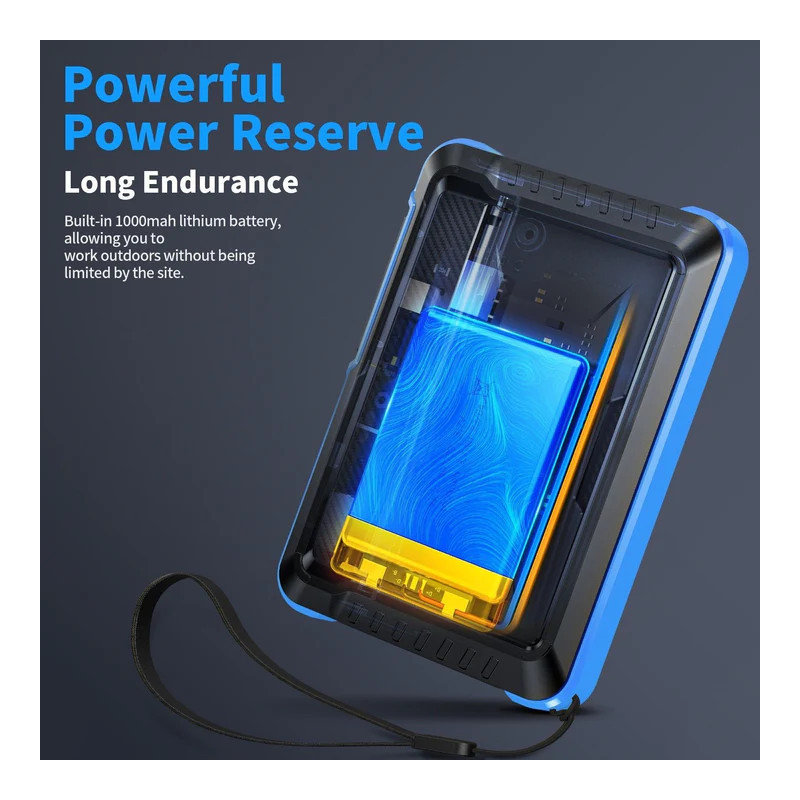

• Akumulator 1000 mAh - do około 4 godzin pracy po pełnym naładowaniu.
• USB-C 5 V / 1 A - ładowanie urządzenia oraz obsługa połączenia przewidzianego przez producenta.

Największe zalety w praktyce

Szybka diagnostyka tam, gdzie multimetr nie wystarcza

Multimetr pokaże wartość napięcia, ale nie pokaże kształtu sygnału. DSO-152 pozwala zobaczyć przebieg na ekranie, dzięki czemu łatwiej wykryć impulsy, zakłócenia, pracę generatora, sygnał sterujący lub niestabilność układu.

Obsługa dla początkujących i serwisu mobilnego

Funkcja AUTO upraszcza ustawianie podstawy czasu i czułości pionowej. To istotne przy szybkim sprawdzaniu sygnału, gdy liczy się diagnoza, a nie ręczne ustawianie każdego parametru.

Kompaktowa obudowa i zasilanie akumulatorowe

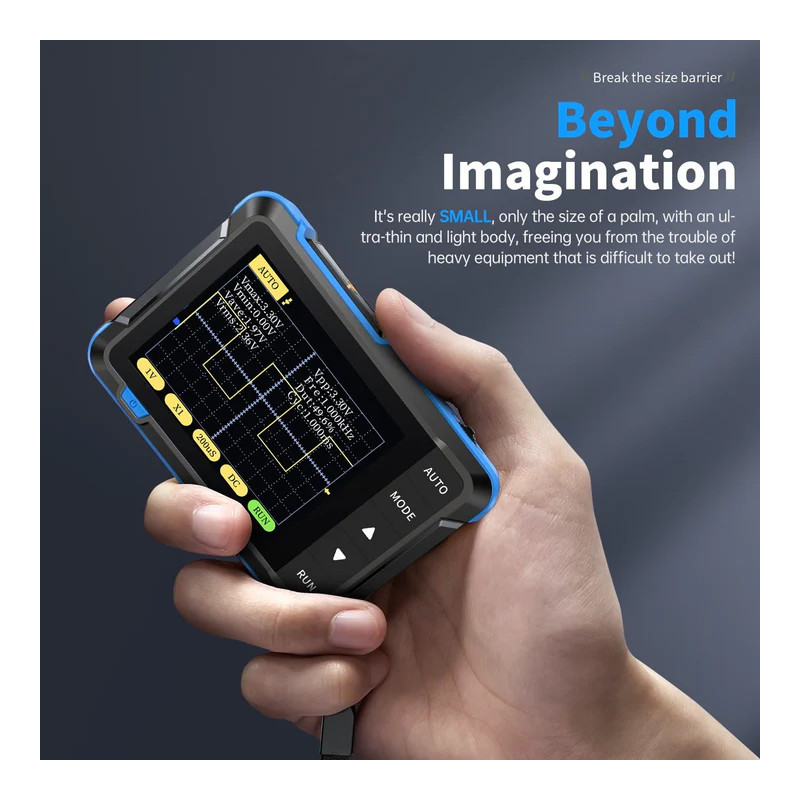

Wymiary 99 x 68.3 x 19.5 mm i masa około 100 g pozwalają trzymać oscyloskop w torbie narzędziowej, szufladzie serwisowej lub zestawie terenowym. Wbudowany akumulator eliminuje konieczność stałego podłączenia do zasilania.

Tryb Single do pojedynczych zdarzeń

Tryb wyzwalania Single przydaje się, gdy sygnał nie jest ciągły. Można przechwycić pojedyncze zdarzenie, impuls lub krótką zmianę poziomu logicznego, której multimetr nie pokaże w czytelny sposób.

Dla kogo jest ten oscyloskop?

• Dla początkujących elektroników, którzy chcą zobaczyć realny przebieg sygnału, a nie tylko wartość napięcia.
• Dla serwisu i warsztatu, gdzie potrzebny jest mały przyrząd do szybkiej diagnostyki podstawowych układów.
• Dla modelarzy FPV i RC sprawdzających proste sygnały sterujące, zasilanie, zakłócenia i zachowanie elektroniki pomocniczej.
• Dla edukacji, laboratoriów szkolnych i zajęć praktycznych z podstaw oscyloskopii.
• Dla użytkowników, którzy potrzebują przenośnego oscyloskopu do podstawowych pomiarów, bez rozstawiania dużego sprzętu laboratoryjnego.

Dla kogo NIE jest?

• Nie jest to zamiennik oscyloskopu laboratoryjnego o paśmie 50 MHz, 100 MHz lub wyższym.
• Nie jest przeznaczony do dokładnej analizy szybkich magistral, sygnałów RF ani bardzo krótkich impulsów.
• Nie jest najlepszym wyborem do pracy, w której potrzebne są dwa lub więcej kanałów pomiarowych.
• Nie powinien być traktowany jako sprzęt do zaawansowanych pomiarów instalacji energetycznych bez odpowiedniej sondy, izolacji i procedury bezpieczeństwa.

Specyfikacja techniczna

Parametr	Wartość
Marka	FNIRSI
Model	DSO-152
Typ urządzenia	Przenośny oscyloskop cyfrowy DSO
Liczba kanałów	1
Próbkowanie w czasie rzeczywistym	2.5 MS/s
Pasmo	200 kHz
Czułość pionowa	10 mV/Div - 20 V/Div, skok 1-2-5
Zakres podstawy czasu	10 us/Div - 50 s/Div, skok 1-2-5
Zakres napięcia x1	±40 V, 80 Vpp
Zakres napięcia x10	±400 V, 800 Vpp
Tryby wyzwalania	Auto / Normal / Single
Sprzężenie	AC/DC
Wyświetlacz	2.8 cala, 320 x 240 px
Ładowanie USB	5 V / 1 A
Akumulator	Litowy, 1000 mAh
Czas pracy	Około 4 godziny po pełnym naładowaniu
Kalibracja fali prostokątnej	1 kHz, wypełnienie 50%
Wymiary	99 x 68.3 x 19.5 mm
Masa	100 g
Środowisko pracy	-5 C do 40 C, wilgotność względna do 80%

Warianty produktu

Producent przewiduje warianty kolorystyczne Blue i Yellow oraz wersje DSO-152 Standard i DSO-152 Plus. Wersja Plus odpowiada pakietowi z sondą P6100, jeśli taki zestaw zostanie potwierdzony w dostawie.

Zawartość zestawu

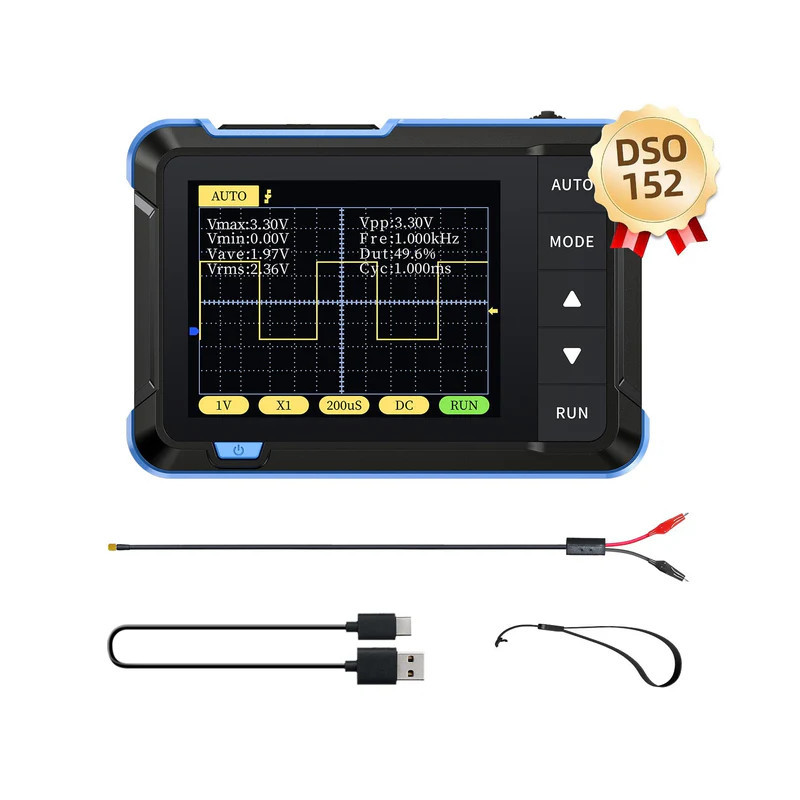

Wersja Standard

• Oscyloskop FNIRSI DSO-152 - 1 szt.
• Sonda z krokodylkiem - 1 szt.
• Kabel do ładowania - 1 szt.
• Smycz - 1 szt.
• Instrukcja obsługi - 1 szt.
• Kolorowe opakowanie - 1 szt.

Wersja Plus / pakiet z sondą P6100

• Oscyloskop FNIRSI DSO-152 - 1 szt.
• Sonda wysokiego napięcia P6100 - 1 szt.
• Adapter - 1 szt.
• Sonda z krokodylkiem - 1 szt.
• Kabel do ładowania - 1 szt.
• Smycz - 1 szt.
• Instrukcja obsługi - 1 szt.
• Kolorowe opakowanie - 1 szt.

FAQ - najczęściej zadawane pytania

Czy FNIRSI DSO-152 nadaje się dla początkującego?

Tak. To oscyloskop wejściowy z funkcją AUTO, która automatycznie dobiera podstawowe ustawienia pomiaru. Dzięki temu można szybciej zobaczyć przebieg bez zaawansowanej konfiguracji.

Czy DSO-152 obsługuje sygnały analogowe i cyfrowe?

Tak. Producent wskazuje zastosowanie zarówno do okresowych sygnałów analogowych, jak i nieokresowych sygnałów cyfrowych, w granicach pasma i próbkowania urządzenia.

Jaka jest różnica między wersją Standard i Plus?

Pakiet Standard zawiera oscyloskop, sondę z krokodylkiem, kabel ładowania, smycz, instrukcję i opakowanie. Pakiet Plus / z sondą P6100 zawiera dodatkowo sondę P6100 oraz adapter.

Czy można mierzyć napięcia do 400 V?

Producent podaje zakres do ±400 V przy sondzie x10. Przy wyższych napięciach należy używać odpowiedniej sondy, poprawnego tłumienia i zachować procedury bezpieczeństwa pomiarowego.

Czy ten oscyloskop zastąpi większy oscyloskop laboratoryjny?

Nie w zastosowaniach zaawansowanych. Pasmo 200 kHz i jeden kanał są przeznaczone do podstawowej diagnostyki. Do szybkich magistral, RF i precyzyjnych pomiarów wielokanałowych lepszy będzie oscyloskop o wyższym paśmie.

Rada eksperta Avifly: Przy pierwszym pomiarze zaczynaj od bezpieczniejszego ustawienia sondy x10 i dopiero potem dopasuj czułość. Nie podłączaj masy sondy do punktów o nieznanym potencjale względem ziemi - to najkrótsza droga do uszkodzenia sprzętu albo badanego układu.
