Tester elementów elektronicznych FNIRSI LCR-P1 - LCR, tranzystory, kondensatory, rezystory, diody, MOSFET

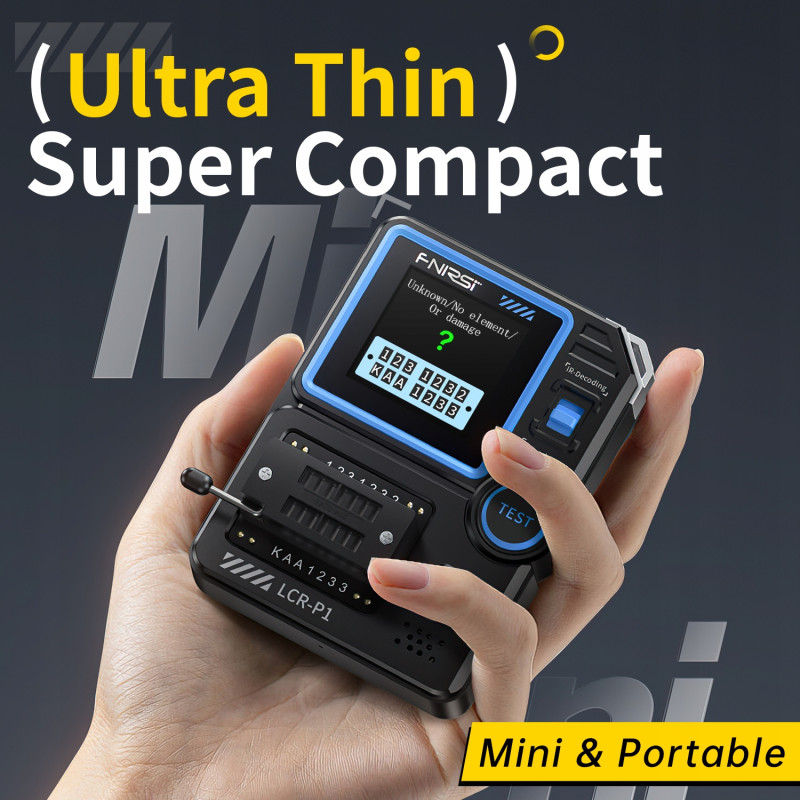

Tester elementów elektronicznych FNIRSI LCR-P1

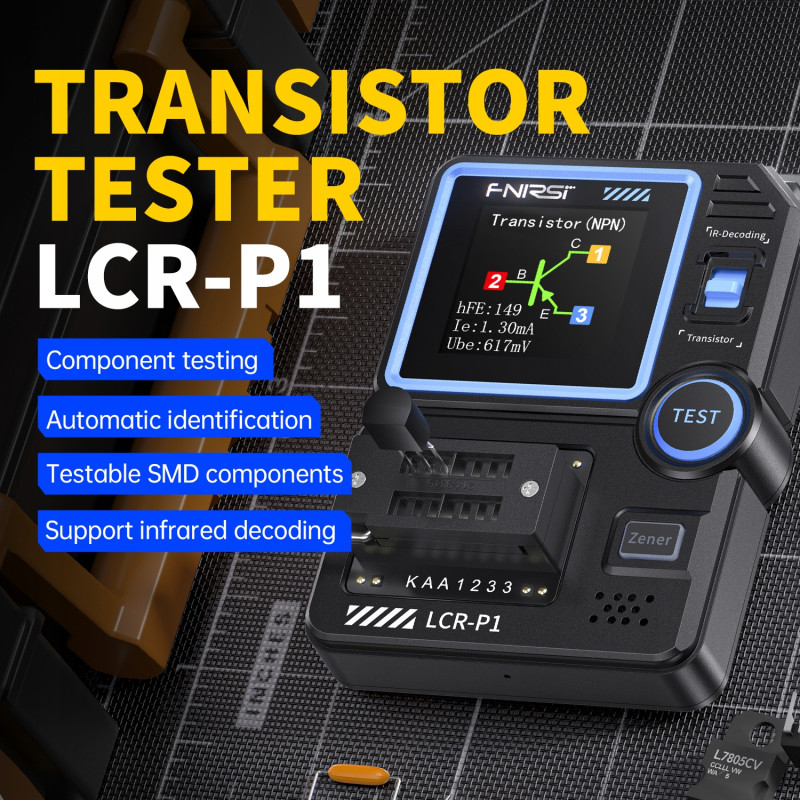

FNIRSI LCR-P1 to wielofunkcyjny tester elementów elektronicznych do szybkiej identyfikacji i pomiaru tranzystorów, kondensatorów, rezystorów, cewek, diod, MOSFET, IGBT, JFET, tyrystorów oraz kodów podczerwieni w protokole NEC. To praktyczne narzędzie serwisowe do warsztatu elektronika, hobbysty, modelarza FPV i technika, który chce szybko sprawdzić element bez rozbudowanego stanowiska pomiarowego.

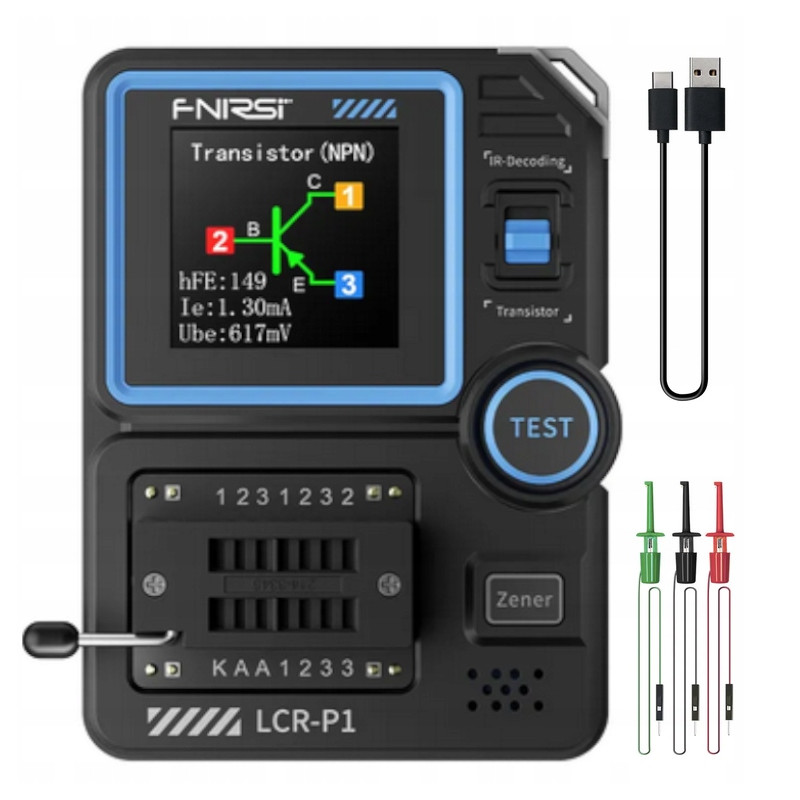

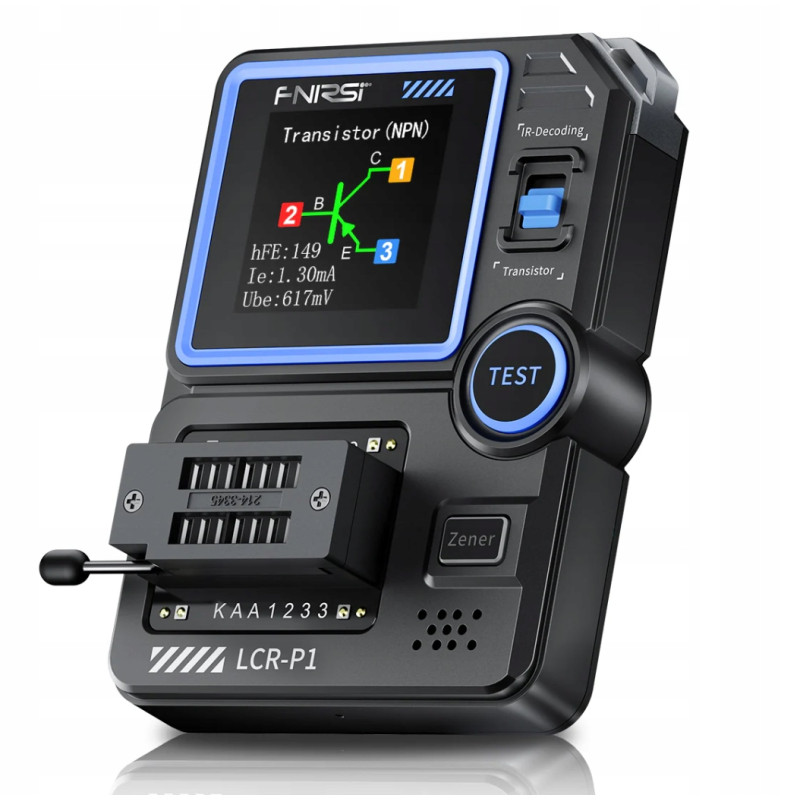

Tester automatycznie rozpoznaje typ badanego komponentu, wykrywa układ pinów i wyświetla parametry na kolorowym ekranie 1.44 cala. Dzięki temu LCR-P1 skraca czas diagnostyki przy naprawach elektroniki, sortowaniu elementów z demontażu i weryfikacji podzespołów przed lutowaniem.

Najważniejsze cechy FNIRSI LCR-P1

• Pomiar wielu typów elementów - obsługuje tranzystory, kondensatory, rezystory, cewki, diody, MOSFET, JFET, IGBT, tyrystory, triaki oraz podstawową analizę kodów IR.
• Automatyczna identyfikacja komponentu - tester rozpoznaje typ elementu i układ wyprowadzeń, co ogranicza ryzyko błędnego podłączenia podczas szybkiej diagnostyki.
• Zakres rezystancji 0.01Ω-50MΩ - pozwala sprawdzać zarówno niskie rezystancje, jak i elementy o dużej wartości.
• Zakres pojemności 25pF-100mF - przydatny przy kontroli małych kondensatorów sygnałowych oraz większych kondensatorów elektrolitycznych.
• Zakres indukcyjności 10μH-1000μH - umożliwia szybką kontrolę cewek i dławików stosowanych w elektronice zasilania.
• Niezależny pomiar diod stabilizacyjnych - obsługuje pomiar w zakresie 0.01-4.5V oraz 0.01-32V.
• Ochrona anti-burn - tester wspiera mechanizm ochronny z automatycznym rozładowaniem nierozładowanych kondensatorów po włożeniu elementu.

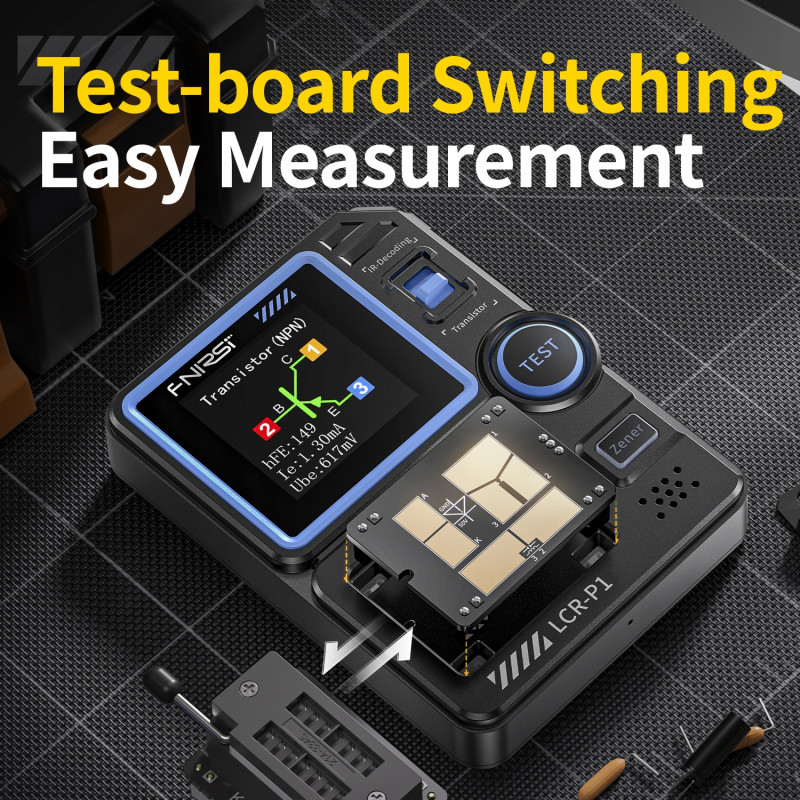

• Wymienna płytka testowa - ułatwia dopasowanie sposobu podłączenia elementu do rodzaju pomiaru.
• Akumulator 300mAh - urządzenie pracuje mobilnie, bez stałego podłączenia do zasilacza.
• USB Type-C - port służy do ładowania oraz transmisji danych.
• Aktualizacja firmware - producent deklaruje wsparcie aktualizacji oprogramowania urządzenia.

Dla kogo jest ten tester?

• Dla serwisantów elektroniki, którzy potrzebują szybkiej identyfikacji elementów z płyt PCB.
• Dla modelarzy FPV diagnozujących elementy z układów zasilania, filtracji i elektroniki pokładowej.
• Dla osób sortujących rezystory, kondensatory, cewki, diody i tranzystory z demontażu.
• Dla warsztatów lutowniczych, gdzie przed montażem warto zweryfikować parametry podzespołu.
• Dla hobbystów uczących się elektroniki i chcących sprawdzać układ pinów tranzystorów oraz MOSFET.

Dla kogo NIE jest?

• Nie jest to pełny laboratoryjny mostek LCR z rozbudowaną kontrolą częstotliwości testowej.
• Nie zastępuje oscyloskopu, analizatora logicznego ani profesjonalnego miernika laboratoryjnego.
• Nie jest właściwym wyborem, jeśli wymagane są certyfikowane pomiary z dokumentacją kalibracyjną.
• Nie powinien być używany do pomiarów w układach pod napięciem, jeśli producent danego trybu tego nie przewiduje.

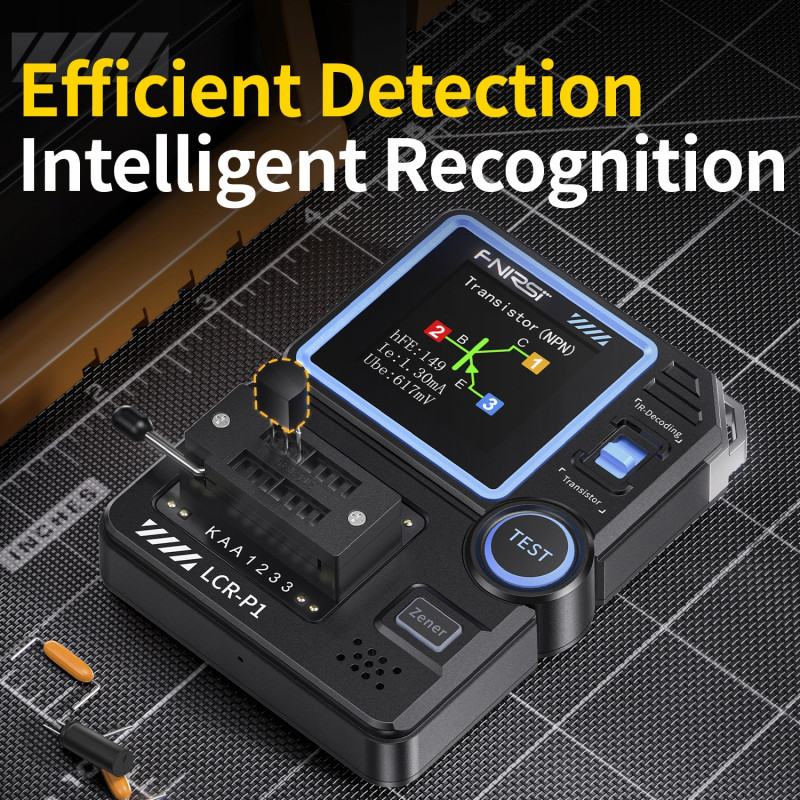

Automatyczna identyfikacja elementów

FNIRSI LCR-P1 został zaprojektowany do pracy w trybie szybkiego testu: wkładasz lub podpinasz element, uruchamiasz pomiar i odczytujesz typ komponentu oraz jego parametry. W praktyce jest to bardzo wygodne przy elementach z demontażu, gdzie oznaczenia bywają starte, nieczytelne albo zakodowane.

Automatyczne rozpoznawanie wyprowadzeń ma duże znaczenie przy tranzystorach i MOSFET. Tester pomaga określić układ pinów, dzięki czemu łatwiej dobrać zamiennik, sprawdzić element przed montażem albo wykryć podzespół uszkodzony po awarii zasilania.

Pomiar LCR w praktyce warsztatowej

Zakres pojemności 25pF-100mF obejmuje zarówno małe kondensatory używane w obwodach sygnałowych, jak i większe kondensatory elektrolityczne. Przy naprawach zasilaczy, regulatorów, ładowarek i elektroniki FPV pozwala szybko odsiać elementy o podejrzanej wartości.

Zakres rezystancji 0.01Ω-50MΩ sprawdza się przy podstawowej kontroli rezystorów, zwarć, elementów wysokoomowych oraz części z nieczytelnymi paskami kodowymi. Tester może przyspieszyć selekcję elementów przed lutowaniem, szczególnie przy pracy z większą liczbą podzespołów.

Zakres indukcyjności 10μH-1000μH pozwala skontrolować typowe małe cewki i dławiki spotykane w elektronice użytkowej oraz układach zasilania. To wygodne przy diagnostyce przetwornic, filtrów i prostych obwodów LC.

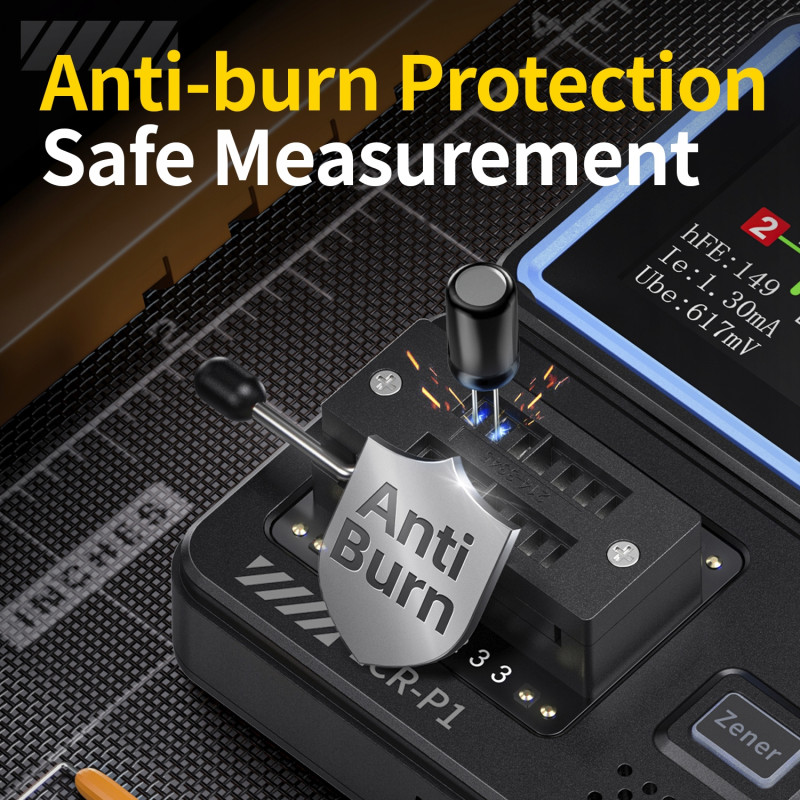

Ochrona anti-burn i praca z kondensatorami

Tester obsługuje funkcję anti-burn, czyli zabezpieczenie przed przypadkowym uszkodzeniem przy pracy z nierozładowanymi kondensatorami. Producent deklaruje automatyczne rozładowanie kondensatora po jego włożeniu, co zmniejsza ryzyko uszkodzenia urządzenia podczas typowej pracy warsztatowej.

To ważne szczególnie przy serwisie elektroniki zasilającej, gdzie kondensatory mogą utrzymywać ładunek po odłączeniu urządzenia. Mimo obecności zabezpieczenia, przed testem warto zawsze ręcznie sprawdzić i rozładować element, szczególnie przy większych kondensatorach elektrolitycznych.

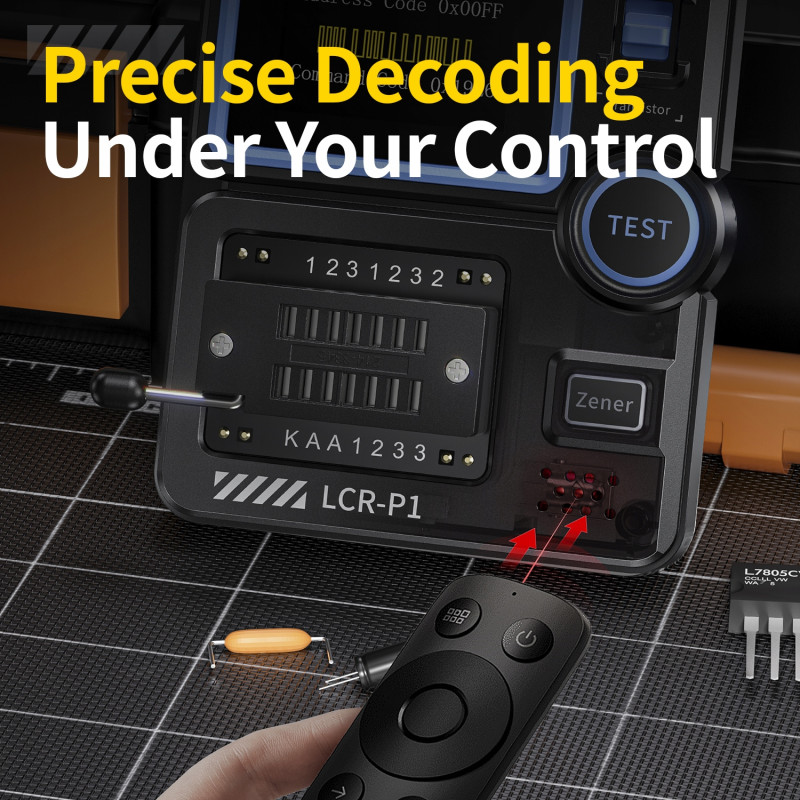

Analiza podczerwieni NEC

LCR-P1 obsługuje analizę kodów IR w protokole NEC. Funkcja jest przydatna przy diagnostyce pilotów, prostych sterowników i urządzeń wykorzystujących typową komunikację podczerwieni. Nie jest to pełny analizator wszystkich protokołów IR, ale w codziennym serwisie może szybko potwierdzić, czy pilot nadaje sygnał zgodny z obsługiwanym standardem.

Specyfikacja techniczna

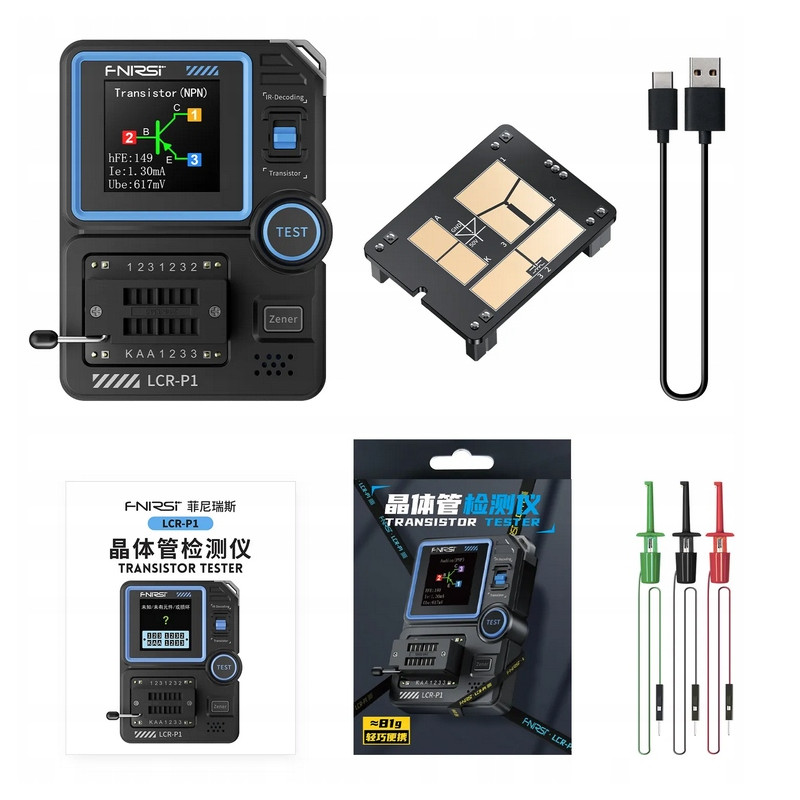

Zawartość zestawu

• Tester FNIRSI LCR-P1
• Wymienna płytka testowa x1
• Przewód USB do transmisji danych x1
• Instrukcja obsługi x1
• Opakowanie
• Haczyki testowe x3

FAQ - najczęściej zadawane pytania

Tak. Tester automatycznie identyfikuje typ komponentu, wykrywa piny oraz wyświetla parametry elementu na ekranie. Jest to przydatne przy tranzystorach, MOSFET, diodach, rezystorach, kondensatorach i cewkach.

Tak. Zakres pomiaru pojemności wynosi 25pF-100mF. Tester nadaje się do szybkiej kontroli kondensatorów przed montażem lub podczas diagnostyki elektroniki.

Tak. Producent podaje osobny tryb pomiaru diod stabilizacyjnych w zakresie 0.01-4.5V oraz 0.01-32V.

Tak. FNIRSI LCR-P1 ma wbudowany akumulator litowy 300mAh i ładowanie przez port USB Type-C 5V/1A.

Tester obsługuje dekodowanie kodów IR w protokole NEC. Może pomóc w podstawowej diagnostyce pilotów i prostych nadajników podczerwieni zgodnych z tym protokołem.

Rada eksperta Avifly: Przed pomiarem kondensatorów z zasilaczy, ładowarek i układów dużej mocy rozładuj element ręcznie, nawet jeśli tester ma funkcję anti-burn. To dobry nawyk serwisowy i mniejsze ryzyko uszkodzenia sprzętu pomiarowego.
