FNIRSI 1C15 to przenośny, jednokanałowy oscyloskop cyfrowy przeznaczony do diagnostyki, naprawy i uruchamiania układów elektronicznych. Oferuje pasmo analogowe 110 MHz, próbkowanie w czasie rzeczywistym 500 MS/s oraz pamięć próbek o głębokości 12 Kpts.
Kompaktowa obudowa, wbudowany akumulator i sterowanie joystickiem pozwalają wykonywać podstawowe pomiary bez dostępu do stacjonarnego oscyloskopu. Urządzenie może służyć do kontroli przebiegów PWM, sygnałów zegarowych, układów audio, zasilaczy, sterowników i elektroniki modelarskiej.
Pasmo analogowe 110 MHz umożliwia obserwowanie przebiegów występujących w elektronice cyfrowej, układach sterowania, przetwornicach i urządzeniach komunikacyjnych. Próbkowanie 500 MS/s pozwala odwzorować szybkie zmiany sygnału oraz zbocza impulsów z większą liczbą próbek.
Czas narastania określony przez producenta na mniej niż 3 ns ułatwia analizowanie szybkich sygnałów impulsowych. Zakres podstawy czasu od 5 ns/div do 10 s/div pozwala obserwować zarówno krótkie impulsy, jak i wolnozmienne przebiegi.
Przycisk Auto automatycznie dobiera parametry wyświetlania do podłączonego sygnału. Funkcja ogranicza czas potrzebny na ręczne ustawianie podstawy czasu, czułości pionowej i poziomu wyzwalania podczas szybkiej diagnostyki.
Oscyloskop obsługuje 14 automatycznych pomiarów przebiegu. Na ekranie mogą być prezentowane między innymi częstotliwość, napięcie międzyszczytowe i współczynnik wypełnienia.
FNIRSI 1C15 może przechowywać do 81 obrazów przebiegów. Zapisany ekran pozwala wrócić do wcześniejszego pomiaru bez ponownego podłączania badanego układu.
Funkcje przesuwania i powiększania przebiegu ułatwiają analizowanie wybranego fragmentu zarejestrowanego sygnału. Głębokość pamięci 12 Kpts zapewnia więcej danych do analizy niż prostsze oscyloskopy kieszonkowe o bardzo krótkim buforze.

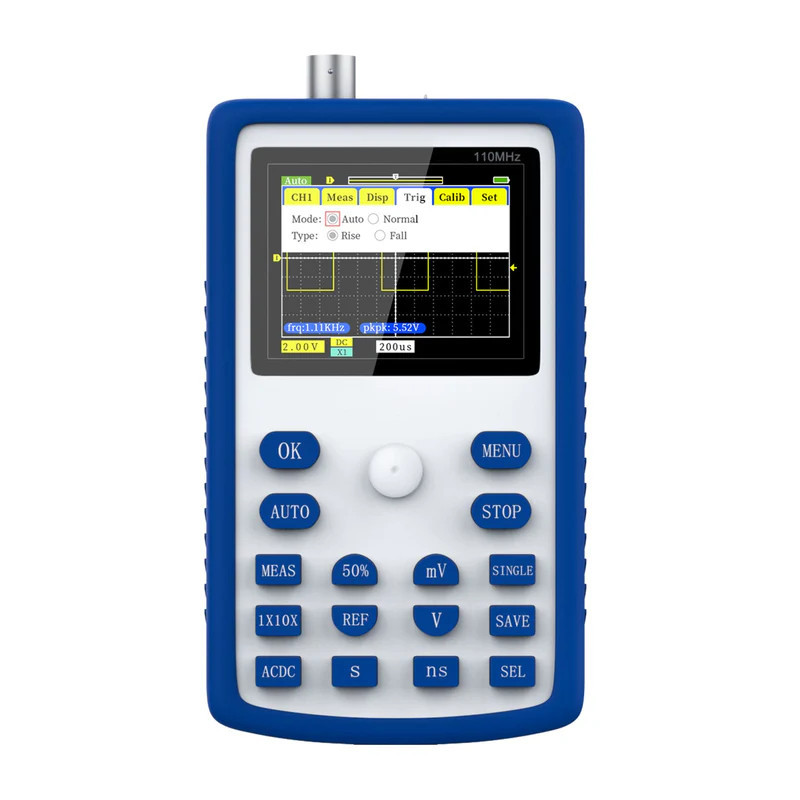

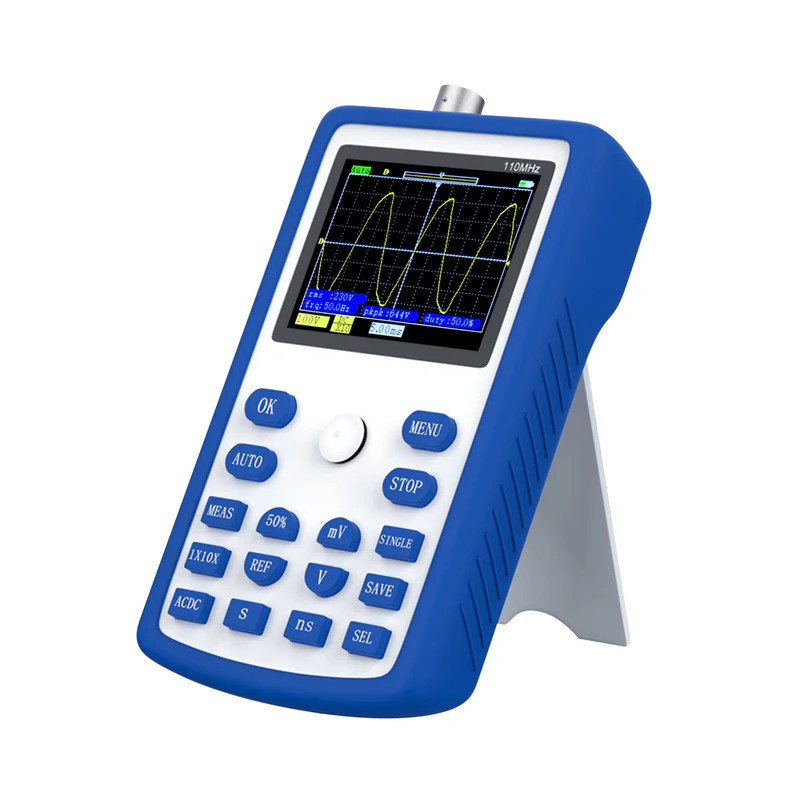

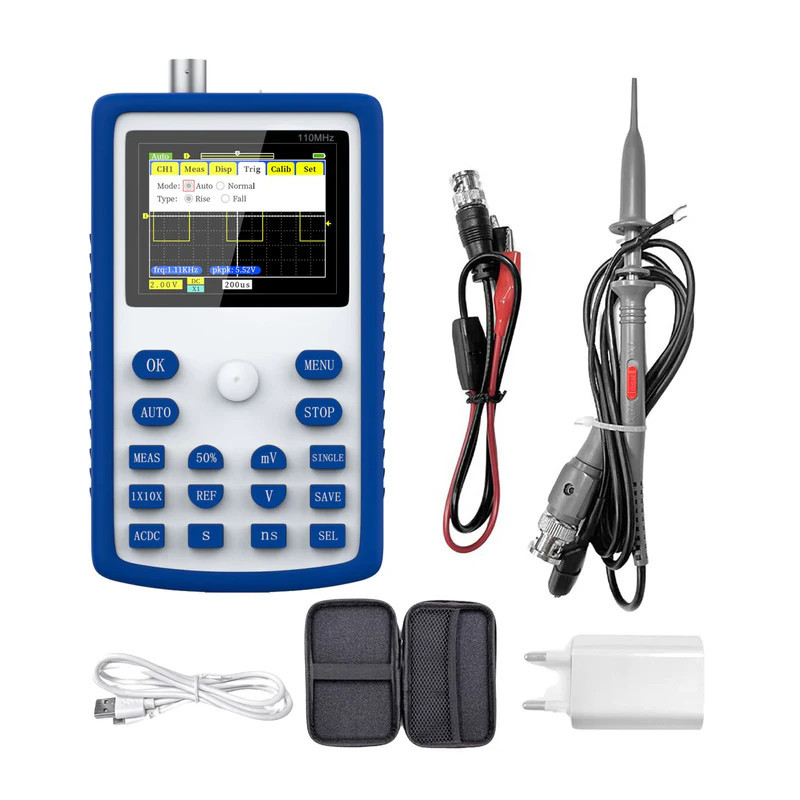

Kolorowy ekran o przekątnej 2,4 cala i rozdzielczości 320 x 240 px wyświetla przebieg, podziałkę oraz parametry pomiarowe. Sterowanie odbywa się za pomocą przycisków funkcyjnych i joysticka, który przyspiesza poruszanie się po ustawieniach.

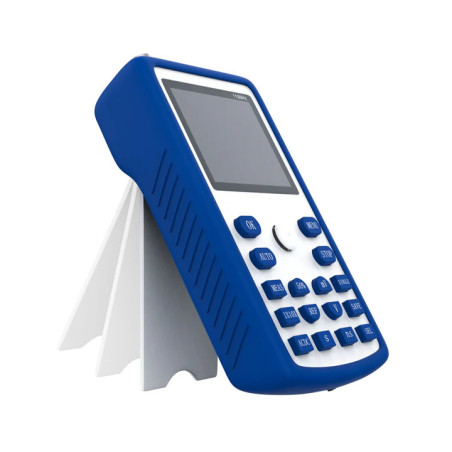

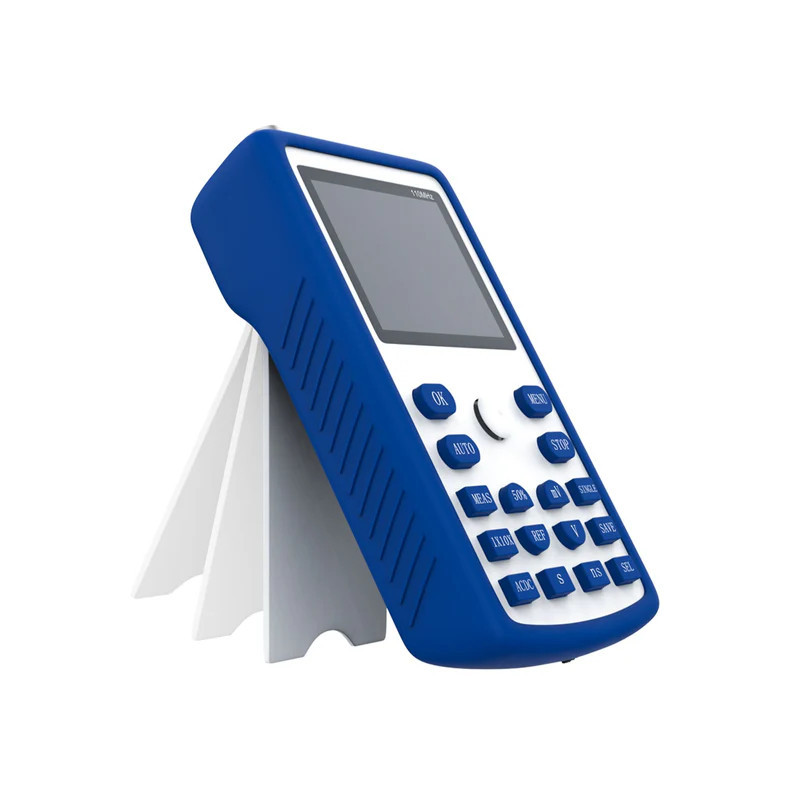

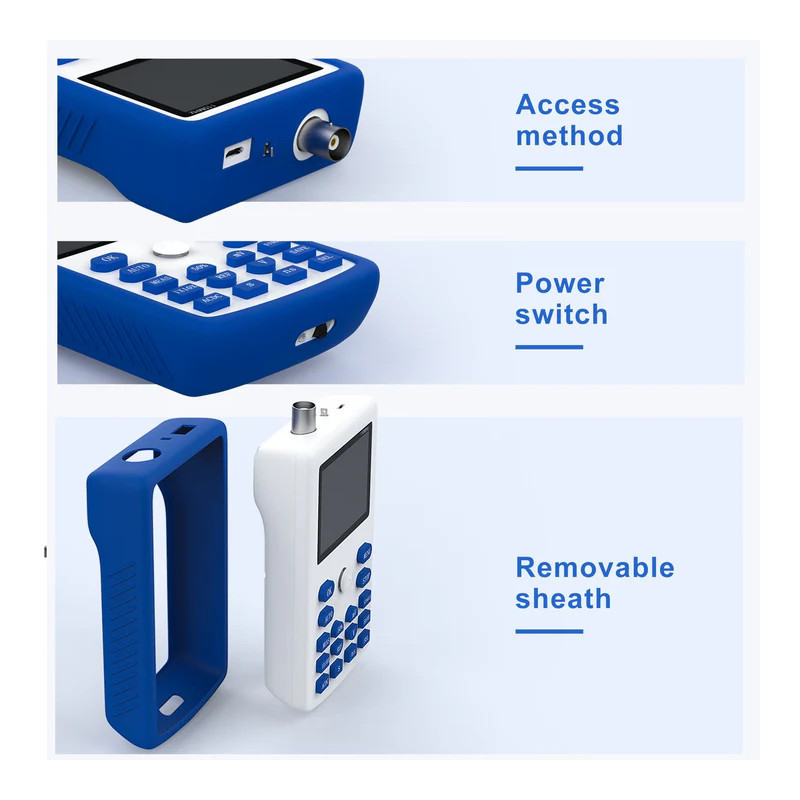

Silikonowa osłona poprawia chwyt i ogranicza ryzyko wyślizgnięcia się urządzenia z ręki. Wymiary obudowy wynoszą około 130 x 76 x 27 mm.
Akumulator o pojemności 3000 mAh zapewnia według producenta ponad 10 godzin pracy. Ładowanie odbywa się przez złącze Micro-USB napięciem 5 V.
Nie. Model 1C15 ma jeden kanał wejściowy, dlatego nie umożliwia jednoczesnego porównywania dwóch niezależnych sygnałów.
Czy oscyloskop ma wbudowany generator sygnałowy?Urządzenie ma wyjście testowe przebiegu prostokątnego 1 kHz i 3,3 V. Służy ono głównie do kontroli działania i kompensacji sondy, a nie jako regulowany generator funkcyjny.
Czy można zapisywać zmierzone przebiegi?Tak. Oscyloskop może zapisać do 81 obrazów przebiegów. Obsługuje również przebieg referencyjny do porównania aktualnego sygnału z wcześniejszym pomiarem.
Czy FNIRSI 1C15 może mierzyć napięcie sieciowe 230 V?Dokumentacja podaje zakres do +/-400 V przy sondzie ustawionej na 10X. Producent nie podaje jednak kategorii pomiarowej CAT urządzenia, dlatego nie należy traktować go jako potwierdzonego przyrządu do pracy przy instalacjach energetycznych.
Jak długo oscyloskop działa na akumulatorze?Producent deklaruje ponad 10 godzin pracy na wbudowanym akumulatorze o pojemności 3000 mAh. Rzeczywisty czas zależy między innymi od jasności ekranu i sposobu użytkowania.
Rada eksperta Avifly: Przed pomiarem sprawdź, czy ustawienie 1X lub 10X w oscyloskopie jest zgodne z przełącznikiem na sondzie. Niezgodne ustawienia powodują dziesięciokrotny błąd wskazywanego napięcia. Do kontroli kompensacji sondy wykorzystaj wbudowany przebieg testowy 1 kHz.
