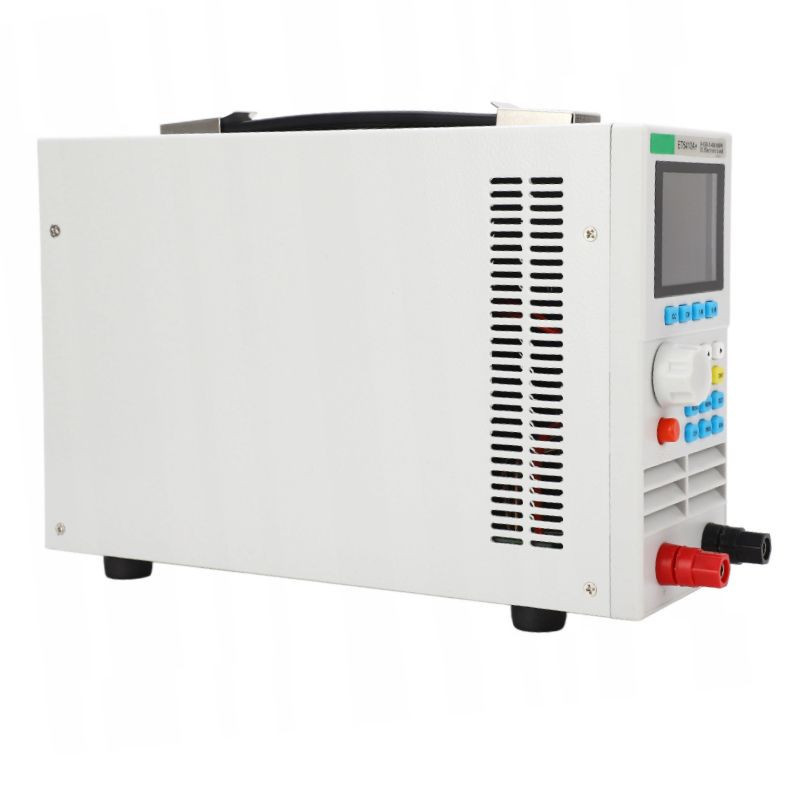

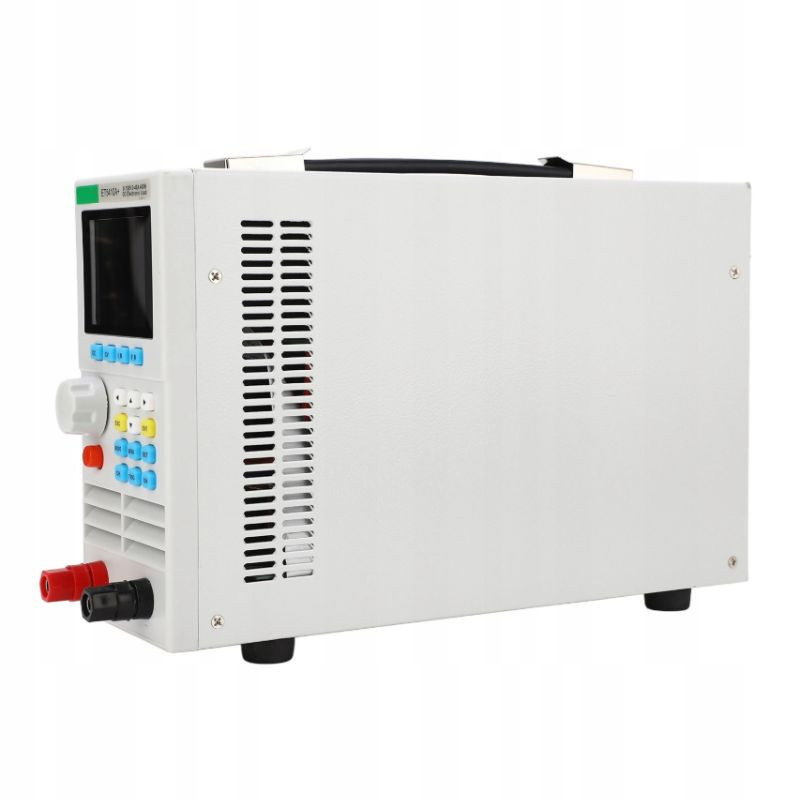

Programowalne obciążenie elektroniczne DC East Tester ET5411A+
East Tester ET5411A+ to jednokanałowe, programowalne obciążenie elektroniczne DC przeznaczone do testowania źródeł napięcia stałego o napięciu do 500 V, prądzie do 15 A i mocy do 400 W. Pozwala badać zasilacze impulsowe i liniowe, ładowarki, akumulatory, przetwornice oraz sterowniki LED.
Urządzenie obsługuje podstawowe tryby CC, CV, CR i CP, a także tryby łączone CC+CV i CR+CV. Rozbudowane funkcje automatyczne pozwalają wykonywać testy dynamiczne, sekwencyjne, skanowanie parametrów, kontrolowane rozładowanie akumulatorów oraz testy PASS/FAIL.
Dla kogo jest to obciążenie elektroniczne?
- Dla serwisów i laboratoriów testujących zasilacze oraz przetwornice wysokonapięciowe DC
- Dla konstruktorów sprawdzających stabilność źródeł zasilania przy zmiennym obciążeniu
- Dla osób wykonujących testy pojemności i charakterystyki rozładowania akumulatorów
- Dla działów kontroli jakości i stanowisk produkcyjnych wymagających testów sekwencyjnych
Dla kogo NIE jest?
- Dla stanowisk wymagających obciążenia prądem większym niż 15 A
- Dla użytkowników potrzebujących obciążenia źródeł napięcia przemiennego AC
- Dla zastosowań wymagających ciągłego rozpraszania mocy większej niż 400 W
- Dla osób bez przygotowania do pracy z niebezpiecznym napięciem stałym
Najważniejsze cechy
- Zakres wejściowy do 500 V DC - umożliwia testowanie wysokonapięciowych zasilaczy, przetwornic i zestawów akumulatorowych
- Maksymalna moc 400 W i prąd do 15 A - parametry odpowiednie dla laboratoriów, serwisów i kontroli jakości
- Tryby CC, CV, CR i CP - stabilizacja prądu, napięcia, rezystancji lub pobieranej mocy
- Tryby CC+CV oraz CR+CV - automatyczne ograniczenie obciążenia po osiągnięciu zadanego napięcia
- Test dynamiczny - cykliczne przełączanie dwóch poziomów obciążenia w celu sprawdzenia odpowiedzi źródła zasilania
- Test LIST - wykonywanie zapisanej sekwencji różnych stanów obciążenia, opóźnień i warunków porównania
- Test SCAN - automatyczne zwiększanie obciążenia i przechwytywanie parametrów krytycznych, takich jak próg zabezpieczenia OCP
- Test akumulatorów - pomiar pojemności i energii podczas rozładowania w trybie CC lub CR
- Test CR-LED - symulacja charakterystyki obciążenia diodowego dla sterowników i zasilaczy LED
- Funkcja PASS/FAIL - bieżące porównywanie napięcia, prądu i mocy z ustawionymi limitami
- Interfejs USB - możliwość sterowania urządzeniem z komputera
- Kolorowy ekran TFT 2.8 cala o rozdzielczości 320 x 240 px
Testy zasilaczy i przetwornic
Tryb dynamiczny umożliwia przełączanie między dwoma poziomami prądu lub napięcia. Pozwala to obserwować zachowanie zasilacza podczas gwałtownych zmian obciążenia, w tym spadki napięcia, czas stabilizacji i działanie zabezpieczeń.
Funkcja testu regulacji obciążenia wykonuje pomiary przy trzech poziomach obciążenia i oblicza zmianę napięcia, regulację obciążenia oraz rezystancję wewnętrzną badanego źródła.
Automatyczne testy LIST i SCAN
W trybie LIST można przygotować sekwencję kroków wykorzystujących tryby CC, CV, CP, CR, obwód otwarty oraz symulację zwarcia. Każdy krok może mieć osobną wartość obciążenia, czas trwania oraz warunki porównania.
Tryb SCAN stopniowo zmienia wartość obciążenia i pozwala wykrywać moment zadziałania zabezpieczeń, załamania napięcia lub utraty stabilności badanego źródła.
Testowanie akumulatorów
ET5411A+ może rozładowywać akumulator w trybie stałego prądu CC lub stałej rezystancji CR. Test może zostać automatycznie zakończony po osiągnięciu ustawionego napięcia, czasu, energii albo pojemności.
Podczas testu urządzenie mierzy zgromadzoną pojemność i energię. Maksymalna rejestrowana pojemność wynosi 9999 Ah.
Specyfikacja techniczna
- Producent: East Tester
- Model: ET5411A+
- Typ urządzenia: programowalne obciążenie elektroniczne DC
- Liczba kanałów: 1
- Maksymalna moc wejściowa: 400 W
- Zakres napięcia wejściowego: 0-500 V DC
- Zakres prądu wejściowego: 0-15 A
- Wyświetlacz: TFT LCD 2.8 cala
- Rozdzielczość wyświetlacza: 320 x 240 px
- Zasilanie urządzenia: 100-240 V AC, 50/60 Hz

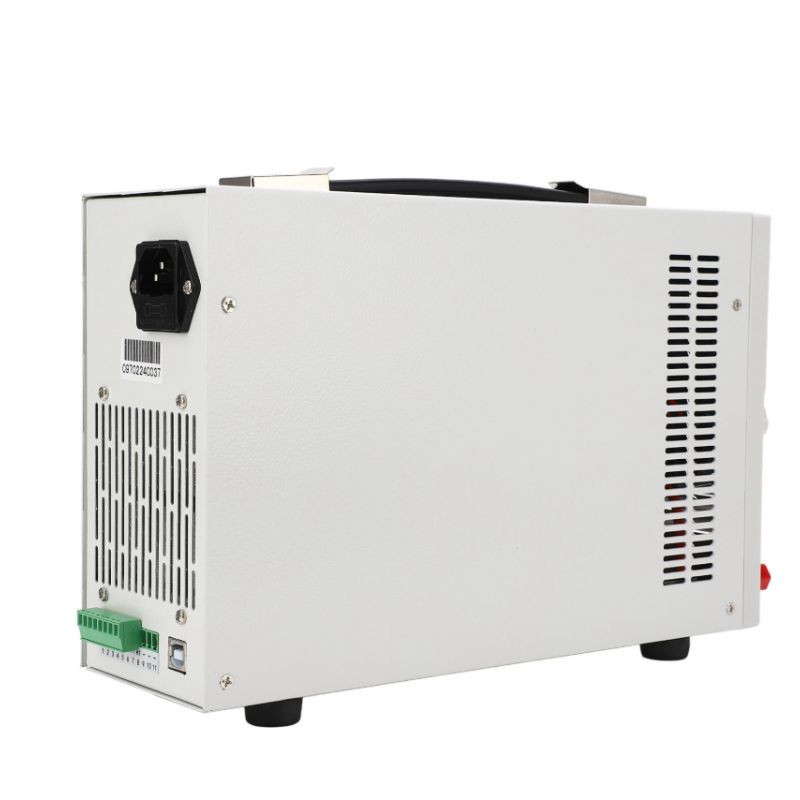

- Interfejs standardowy: USB
- Interfejsy opcjonalne: RS232 lub RS485
- Obsługa zewnętrznego wyzwalania: tak, zależnie od konfiguracji interfejsu
- Interfejs klawiatury zewnętrznej: PS2
- Wymiary: 90 x 190 x 300 mm
- Temperatura pracy: 0-40 C
- Temperatura przechowywania: -10-70 C
- Wilgotność względna: poniżej 80%
Parametry trybu CV
- Zakresy: 0.1-19.999 V oraz 0.1-500.00 V
- Rozdzielczość: 1 mV oraz 10 mV
- Dokładność ustawienia: ±(0.05% + 0.02% FS)
- Dokładność odczytu: ±(0.05% + 0.1% FS)
Parametry trybu CC
- Zakresy: 0-3.000 A oraz 0-15.00 A
- Rozdzielczość: 1 mA oraz 10 mA
- Dokładność ustawienia: ±(0.05% + 0.05% FS)
- Dokładność odczytu: ±(0.05% + 0.1% FS)
Parametry trybu CR
- Zakresy: 0.05 Ω-1 kΩ oraz 1 kΩ-4.5 kΩ
- Rozdzielczość: 10 mΩ oraz 100 mΩ
- Dokładność: ±(0.1% + 0.5% FS)
Parametry trybu CP
- Zakres mocy: 0-400 W
- Rozdzielczość: 10 mW
- Dokładność: ±(0.1% + 0.5% FS)
Pozostałe funkcje i zabezpieczenia
- Tryb dynamiczny: CC lub CV
- Zakres czasów T1 i T2: 50 ms-60 s
- Tryby rozładowania akumulatora: CC i CR
- Maksymalna rejestrowana pojemność: 9999 Ah
- Zabezpieczenie nadnapięciowe: powyżej 21 V lub powyżej 510 V, zależnie od zakresu
- Zabezpieczenie nadprądowe: powyżej 3.1 A lub powyżej 16 A, zależnie od zakresu
- Zabezpieczenie przed przekroczeniem mocy: 410 W
- Zabezpieczenie termiczne: 85 C
- Sygnalizacja odwrotnej polaryzacji wejścia
- Inteligentne sterowanie prędkością wentylatora
- Blokada klawiatury przed przypadkową zmianą ustawień
- Zapamiętywanie danych po wyłączeniu zasilania
- Wbudowany alarm dźwiękowy
Zawartość zestawu
- 1x programowalne obciążenie elektroniczne East Tester ET5411A+
- 1x przewód zasilający
- 2x bezpiecznik zasilania
- 1x instrukcja obsługi
Najczęściej zadawane pytania
Czym ET5411A+ różni się od ET5410A+?
ET5411A+ obsługuje napięcie do 500 V i prąd do 15 A. ET5410A+ jest przeznaczony do niższego napięcia do 150 V, ale umożliwia obciążenie prądem do 40 A. Oba modele mają maksymalną moc 400 W.
Czy urządzenie może mierzyć pojemność akumulatora?
Tak. Test akumulatora pracuje w trybie CC lub CR i mierzy pojemność oraz energię rozładowania. Test może zostać zakończony po osiągnięciu ustawionego napięcia, czasu, energii lub pojemności.
Czy ET5411A+ może być sterowany z komputera?
Tak. Standardowym interfejsem komunikacyjnym jest USB. Interfejs RS232 lub RS485 jest opcjonalny i zależy od wersji urządzenia.
Czy obciążenie może symulować zwarcie?
Tak. Urządzenie ma oddzielny tryb testu zwarciowego. Prąd podczas takiego testu zależy od możliwości badanego źródła i pozostaje ograniczony parametrami urządzenia.
Czy można automatycznie sprawdzić próg zabezpieczenia zasilacza?
Tak. Tryb SCAN stopniowo zwiększa obciążenie i może przechwycić parametry występujące podczas zadziałania zabezpieczenia, załamania napięcia lub gwałtownego spadku napięcia wyjściowego.
Czy urządzenie może pracować z mocą większą niż 400 W?
Nie. Znamionowa moc obciążenia wynosi 400 W, a zabezpieczenie nadmocowe działa przy około 410 W. Należy jednocześnie przestrzegać limitów napięcia i prądu.
Rada eksperta Avifly: Przed rozpoczęciem testu ustaw limity napięcia, prądu i mocy odpowiednio do badanego źródła. Przy pracy z napięciem powyżej 60 V DC stosuj przewody i osłonięte końcówki pomiarowe o odpowiedniej kategorii napięciowej.
Bezpieczeństwo użytkowania
- Podłączaj badane źródło przy wyłączonym wyjściu, zachowując prawidłową polaryzację: czerwony zacisk dodatni, czarny zacisk ujemny.
- Nie przekraczaj limitów 500 V, 15 A i 400 W oraz nie używaj urządzenia do obciążania źródeł AC.
- Nie zasłaniaj otworów wentylacyjnych i pozostaw wolną przestrzeń wokół obudowy.
- Praca z wysokim napięciem wymaga odpowiednich kwalifikacji, izolowanych przewodów oraz zabezpieczonego stanowiska.
