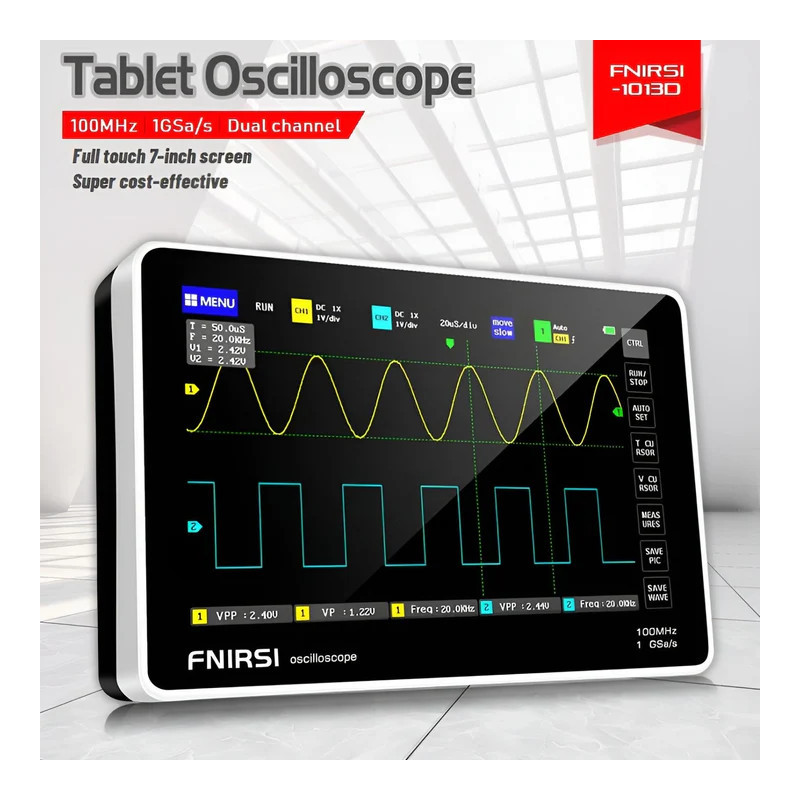

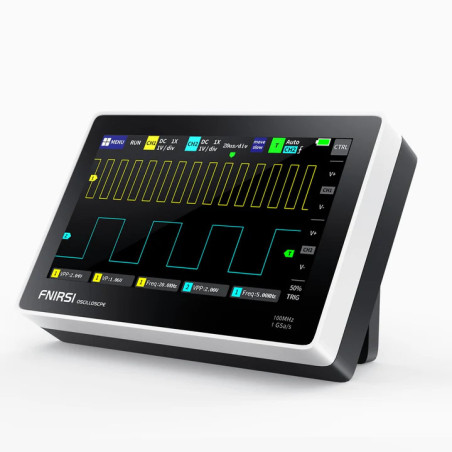

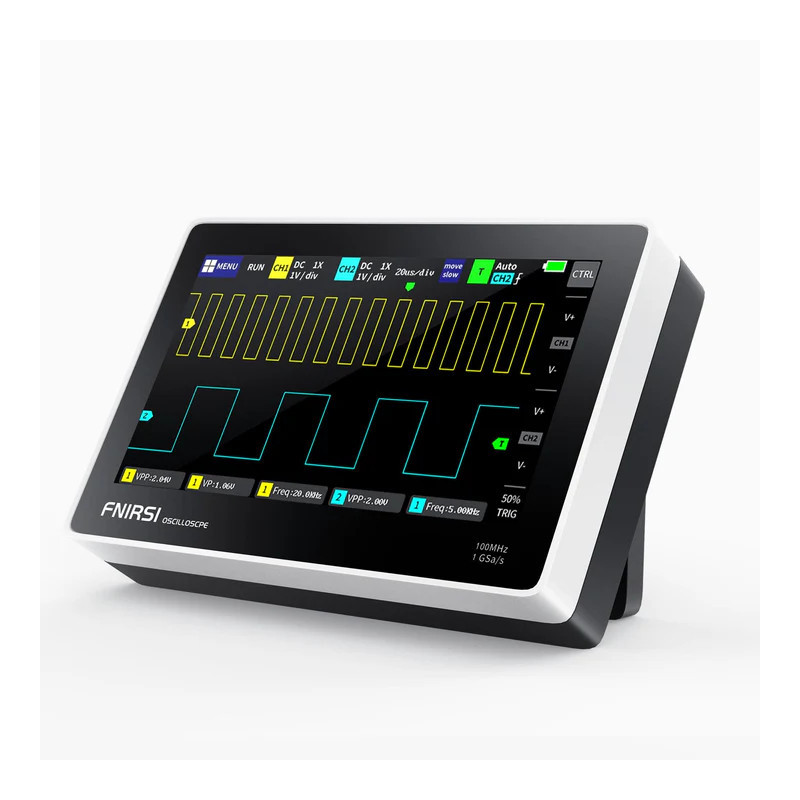

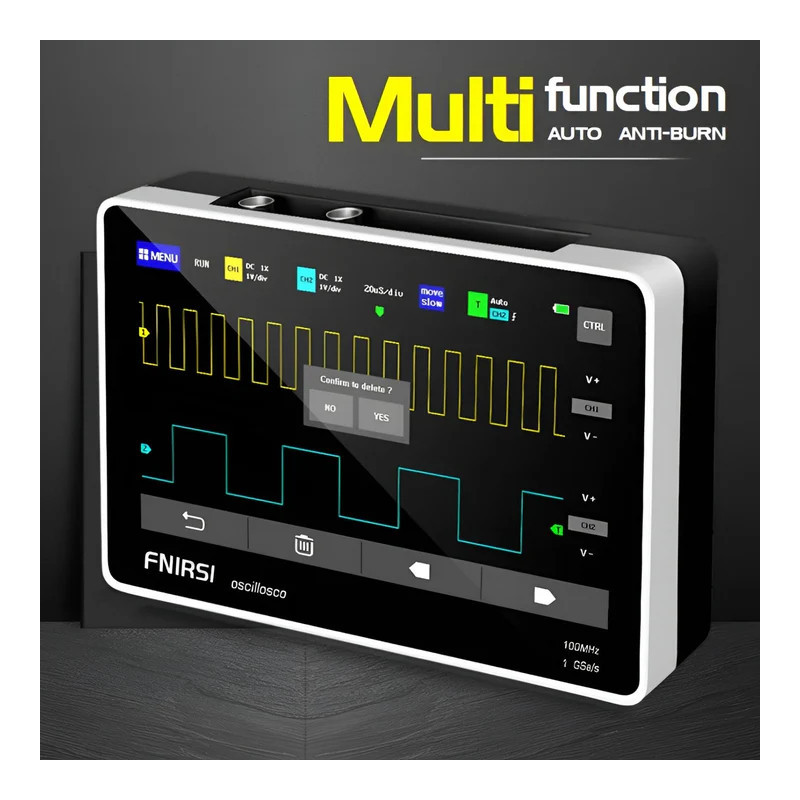

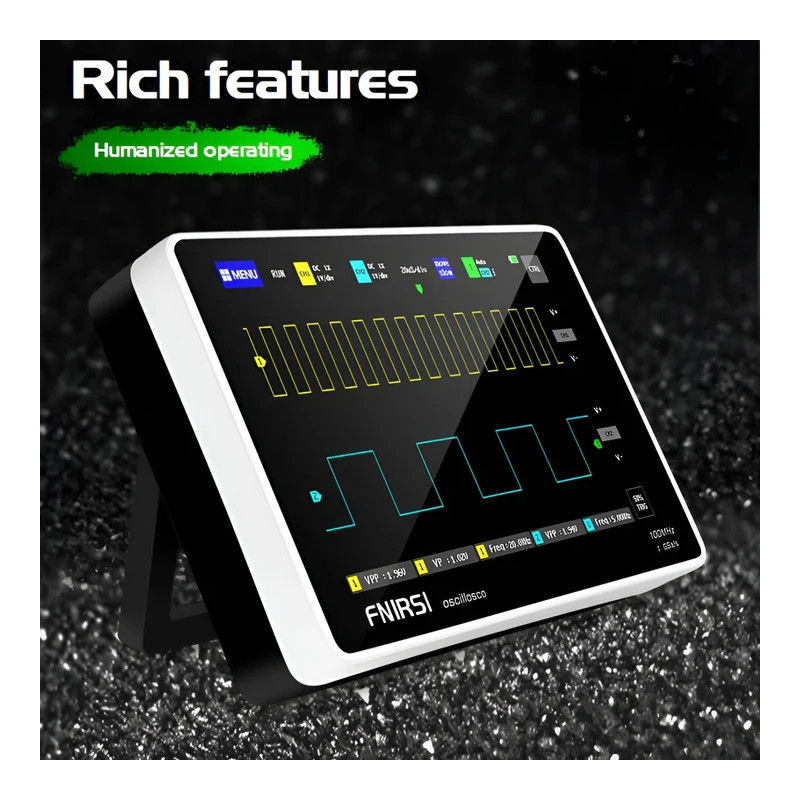

Oscyloskop cyfrowy FNIRSI 1013D - 2 kanały 100MHz, 1GSa/s, ekran dotykowy 7 cali

Oscyloskop cyfrowy FNIRSI 1013D - 2 kanały 100MHz i 1GSa/s

FNIRSI 1013D to przenośny, dwukanałowy oscyloskop cyfrowy przeznaczony do diagnostyki, serwisowania i projektowania układów elektronicznych. Oferuje pasmo analogowe 100 MHz, próbkowanie w czasie rzeczywistym 1 GSa/s oraz dotykowy ekran TFT o przekątnej 7 cali.

Wbudowany akumulator o pojemności 6000 mAh pozwala pracować bez stałego dostępu do zasilania. Funkcja AUTO, obsługa różnych trybów wyzwalania oraz zapis przebiegów ułatwiają wykonywanie pomiarów zarówno na stanowisku serwisowym, jak i w terenie.

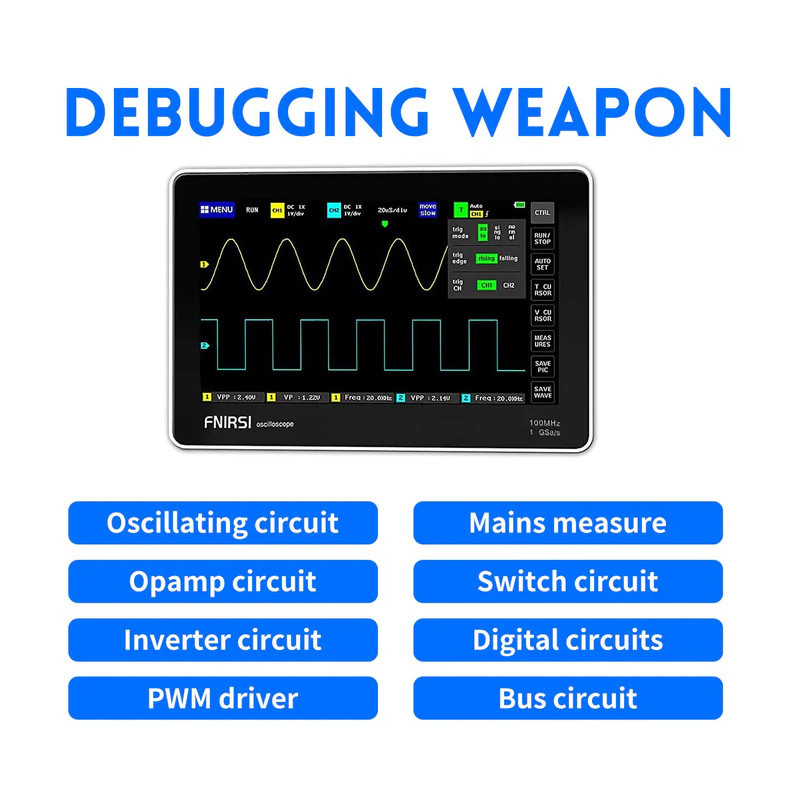

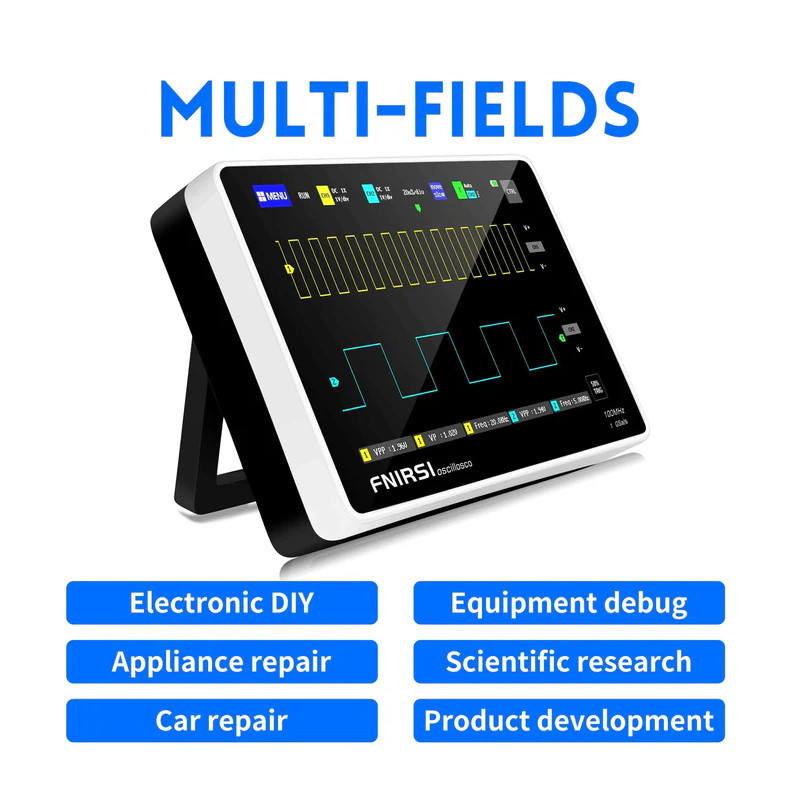

Dla kogo jest ten oscyloskop?

• Dla serwisantów diagnozujących układy elektroniczne, zasilacze, sterowniki i urządzenia cyfrowe
• Dla elektroników potrzebujących jednoczesnej obserwacji dwóch sygnałów
• Dla osób szukających przenośnego oscyloskopu z ekranem dotykowym i zasilaniem akumulatorowym
• Dla warsztatów, laboratoriów edukacyjnych oraz działów badawczo-rozwojowych

Dla kogo NIE jest?

• Dla użytkowników analizujących sygnały o częstotliwości przekraczającej pasmo 100 MHz
• Dla osób potrzebujących wbudowanego generatora funkcyjnego - model 1013D pełni funkcję oscyloskopu
• Dla zastosowań wymagających oscyloskopu laboratoryjnego z większą głębokością pamięci i bardziej rozbudowanym systemem wyzwalania

Najważniejsze cechy

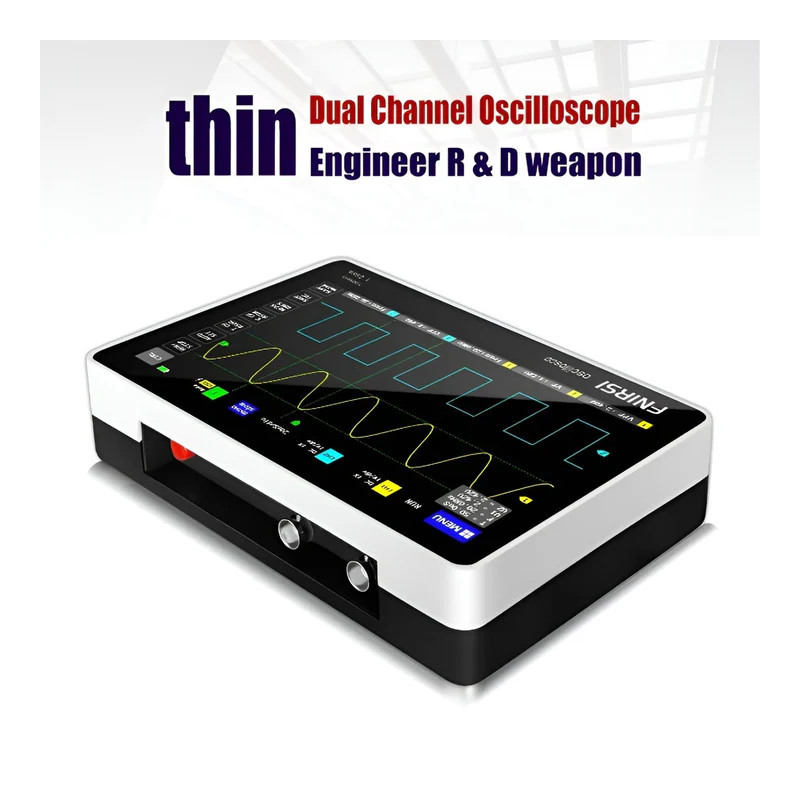

• Dwa kanały pomiarowe - umożliwiają jednoczesną obserwację i porównywanie dwóch przebiegów
• Pasmo 100 MHz - pozwala analizować sygnały występujące w typowych układach cyfrowych, sterownikach i urządzeniach elektronicznych
• Próbkowanie 1 GSa/s - zapewnia szczegółowe odwzorowanie krótkich impulsów i szybkozmiennych przebiegów

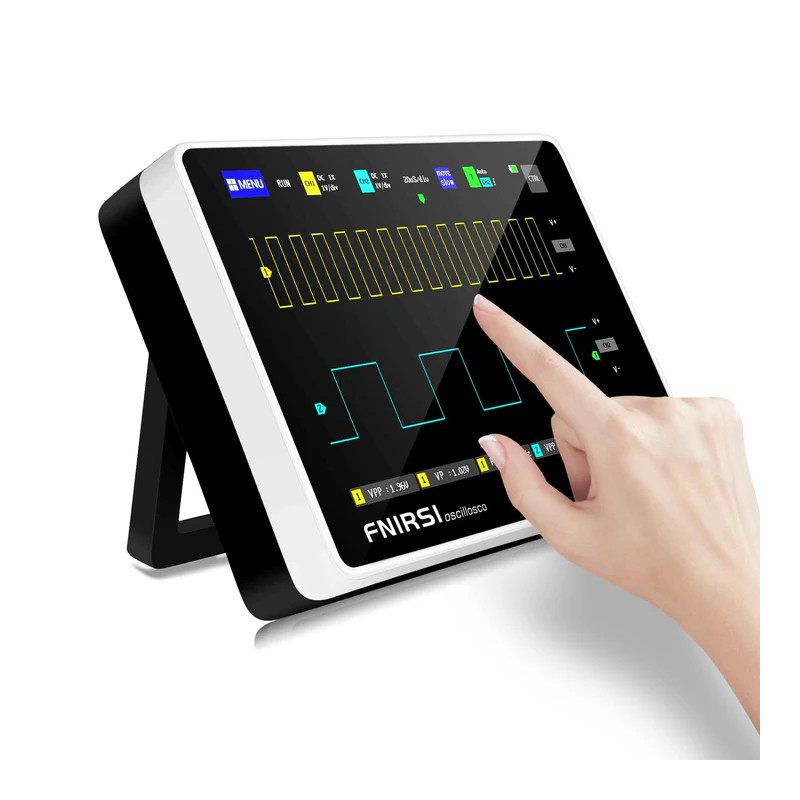

• Ekran dotykowy 7 cali o rozdzielczości 800 x 480 pikseli - ułatwia regulację podstawy czasu, czułości i położenia przebiegów
• Funkcja AUTO - automatycznie dobiera podstawowe ustawienia potrzebne do wyświetlenia stabilnego przebiegu
• Tryby wyzwalania Auto, Normal i Single - umożliwiają obserwację sygnałów okresowych oraz rejestrowanie pojedynczych zdarzeń
• Sprzężenie AC/DC i wyzwalanie zboczem narastającym lub opadającym - pozwalają dostosować sposób pomiaru do badanego sygnału
• Pomiar kursorem, tryb XY, FFT i wykres Lissajous - wspierają analizę amplitudy, częstotliwości, fazy i składowych widmowych
• Wbudowana pamięć 1 GB - zapis do 1000 zrzutów ekranu i 1000 zestawów przebiegów
• Eksport przez USB - umożliwia przenoszenie zapisanych obrazów i danych
• Akumulator 6000 mAh - zapewnia do około 4 godzin pracy

Dostępne wersje

• FNIRSI 1013D Standard - oscyloskop z dwoma sondami 100 MHz 1X/10X i podstawowym wyposażeniem
• FNIRSI 1013D Plus - zestaw Standard rozszerzony o sondę wysokiego napięcia FNIRSI P4100 100X

Specyfikacja techniczna

• Producent: FNIRSI
• Model: 1013D
• Liczba kanałów: 2
• Pasmo analogowe: 100 MHz
• Maksymalna częstotliwość próbkowania: 1 GSa/s
• Czas narastania: poniżej 3 ns
• Głębokość pamięci: 240 Kbit
• Ekran: dotykowy TFT LCD 7 cali
• Rozdzielczość ekranu: 800 x 480 pikseli
• Zakres podstawy czasu: 50 s - 10 ns
• Czułość pionowa: 50 mV - 500 V
• Rezystancja wejściowa: 1 MOhm
• Tryby wyzwalania: Auto, Normal, Single
• Wyzwalanie zboczem: narastającym lub opadającym
• Sprzężenie wejścia: AC/DC
• Maksymalne napięcie pomiarowe z sondą 1X: 40 V
• Maksymalne napięcie pomiarowe z sondą 10X: 400 V
• Dokładność pomiaru napięcia: ±2%
• Dokładność pomiaru częstotliwości: ±0,01%
• Liczba automatycznych parametrów pomiarowych: 12
• Tryb Roll: obsługiwany
• Tryb XY: obsługiwany
• Analiza FFT: obsługiwana
• Wykres Lissajous: obsługiwany
• Funkcja AUTO: obsługiwana
• Pamięć obrazów: do 1000 zrzutów ekranu
• Pamięć przebiegów: do 1000 zestawów
• Eksport danych: USB
• Akumulator: litowy 6000 mAh
• Orientacyjny czas pracy: do 4 godzin
• Ładowanie: USB-C, 5 V, 2 A / 3 A / 4 A
• Temperatura pracy: od -5°C do 40°C
• Maksymalna wilgotność względna: 80%

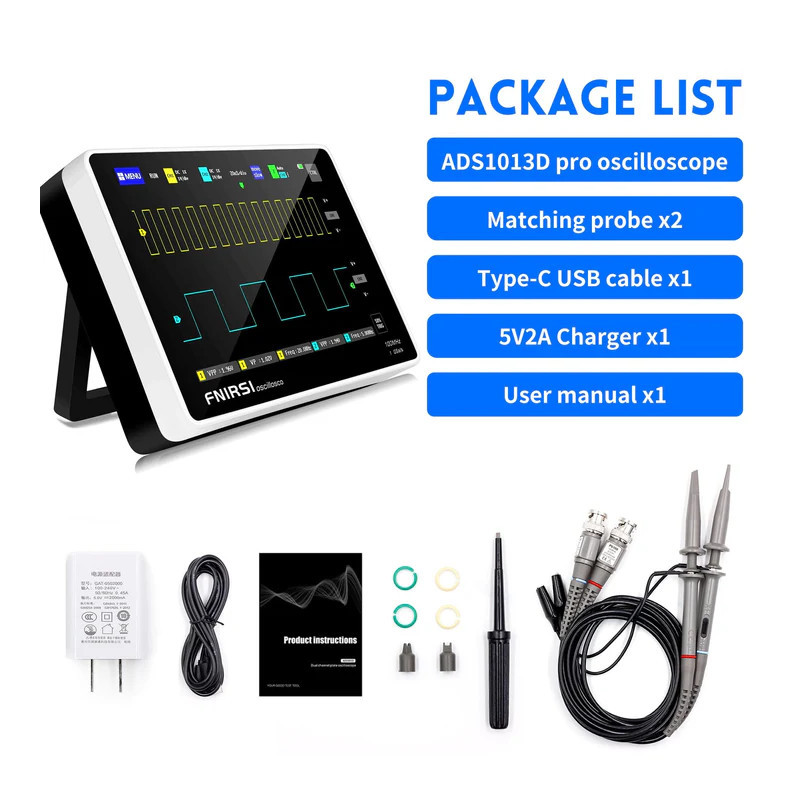

Zawartość zestawu

Wersja Standard

• Oscyloskop cyfrowy FNIRSI 1013D - 1 szt.
• Sonda oscyloskopowa 100 MHz z przełącznikiem 1X/10X - 2 szt.
• Kabel USB-C do transmisji danych i ładowania - 1 szt.
• Zasilacz do ładowania - 1 szt.
• Instrukcja obsługi - 1 szt.

Wersja Plus

• Oscyloskop cyfrowy FNIRSI 1013D - 1 szt.
• Sonda oscyloskopowa 100 MHz z przełącznikiem 1X/10X - 2 szt.
• Sonda wysokiego napięcia FNIRSI P4100 100X - 1 szt.
• Kabel USB-C do transmisji danych i ładowania - 1 szt.
• Zasilacz do ładowania - 1 szt.
• Instrukcja obsługi - 1 szt.

Najczęściej zadawane pytania

Oba warianty zawierają ten sam oscyloskop i mają identyczne parametry techniczne. Wersja Plus zawiera dodatkowo sondę wysokiego napięcia FNIRSI P4100 z tłumieniem 100X.

Tak. Oscyloskop ma dwa niezależne kanały wejściowe, dzięki czemu można jednocześnie wyświetlać i porównywać dwa przebiegi.

Producent podaje maksymalnie 40 V przy ustawieniu sondy 1X oraz 400 V przy ustawieniu 10X. Przed rozpoczęciem pomiaru należy ustawić takie samo tłumienie w sondzie i w menu oscyloskopu.

Tak. Wewnętrzna pamięć pozwala zapisać do 1000 zrzutów ekranu oraz 1000 zestawów danych przebiegów. Zapisane obrazy można eksportować przez USB.

Tak. Wbudowany akumulator o pojemności 6000 mAh zapewnia do około 4 godzin pracy po naładowaniu.

Nie. Model 1013D jest dwukanałowym oscyloskopem. Użytkownicy potrzebujący dodatkowo generatora sygnału powinni wybrać urządzenie wyposażone w osobne wyjście generatora.

Rada eksperta Avifly: Podczas pomiaru szybkich sygnałów używaj sondy ustawionej na 10X i możliwie krótkiego przewodu masowego. Ograniczy to obciążenie badanego układu oraz zakłócenia widoczne na przebiegu.

Bezpieczeństwo użytkowania

• Nie przekraczaj maksymalnego napięcia wejściowego odpowiedniego dla ustawionego tłumienia sondy.
• Nie używaj urządzenia podczas deszczu, we mgle ani w środowisku o podwyższonej wilgotności.
• Przechowuj oscyloskop w suchym miejscu, z dala od bezpośredniego światła słonecznego i silnych obciążeń mechanicznych.
• Chroń urządzenie przed upadkiem, uderzeniem oraz uszkodzeniem ekranu dotykowego.
