Programowalne obciążenie elektroniczne DC East Tester ET5420A+ - 400 W, 2 kanały, 150 V, 20 A na kanał

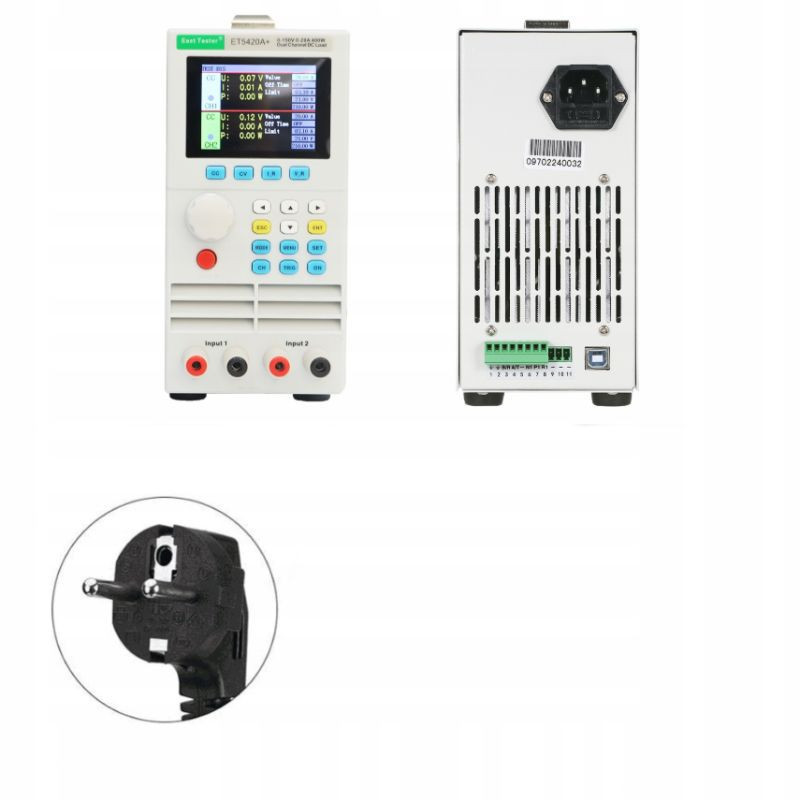

Programowalne obciążenie elektroniczne DC East Tester ET5420A+

East Tester ET5420A+ to dwukanałowe programowalne obciążenie elektroniczne DC przeznaczone do testowania zasilaczy, ładowarek, przetwornic, akumulatorów i sterowników LED. Urządzenie oferuje łączną moc 400 W, podzieloną na dwa niezależne kanały po 200 W, z napięciem wejściowym do 150 V i prądem do 20 A na kanał.

ET5420A+ obsługuje podstawowe tryby CC, CV, CR i CP, tryby mieszane CC+CV oraz CR+CV, a także testy dynamiczne, sekwencyjne, skanowanie parametrów, pomiar pojemności akumulatorów i symulację zwarcia. Dzięki temu może pracować zarówno na stanowisku serwisowym, jak i w powtarzalnych testach kontroli jakości.

Dla kogo jest to obciążenie elektroniczne?

• Dla serwisów i laboratoriów testujących zasilacze impulsowe, liniowe oraz przetwornice DC
• Dla konstruktorów sprawdzających wydajność ładowarek i pakietów akumulatorowych
• Dla działów kontroli jakości wykonujących powtarzalne testy według zapisanej sekwencji
• Dla elektroników badających zabezpieczenia nadprądowe, stabilność napięcia i odpowiedź dynamiczną źródła
• Dla osób testujących sterowniki i zasilacze stałoprądowe LED

Dla kogo NIE jest?

• Dla użytkowników testujących źródła napięcia przemiennego AC - wejścia urządzenia są przeznaczone dla napięcia DC
• Dla układów wymagających więcej niż 150 V, 20 A lub 200 W na jednym kanale
• Dla zastosowań wymagających całych 400 W na pojedynczym wejściu - moc jest podzielona na dwa kanały po 200 W
• Dla osób poszukujących zasilacza lub ładowarki - urządzenie pobiera energię z badanego źródła, ale go nie zasila

Dwa niezależne kanały po 200 W

Każdy kanał obsługuje napięcie do 150 V, prąd do 20 A i moc do 200 W. Kanały mogą być wybierane oddzielnie z panelu urządzenia, co pozwala równocześnie prowadzić dwa niezależne testy lub porównywać zachowanie dwóch źródeł zasilania.

Podstawowe tryby obciążenia

• CC - stały prąd: obciążenie utrzymuje ustawiony prąd niezależnie od zmian napięcia źródła
• CV - stałe napięcie: urządzenie reguluje pobierany prąd tak, aby utrzymać zadane napięcie wejściowe
• CR - stała rezystancja: pobierany prąd zmienia się wraz z napięciem zgodnie z ustawioną rezystancją
• CP - stała moc: prąd jest automatycznie regulowany w celu utrzymania zadanej mocy
• CC+CV: połączenie ograniczenia prądowego i napięciowego, przydatne podczas bezpiecznego rozładowywania źródła
• CR+CV: tryb stałej rezystancji z dodatkowym ograniczeniem napięciowym

Testy automatyczne i diagnostyczne

• Test dynamiczny: przełączanie między dwoma poziomami obciążenia w trybie ciągłym, impulsowym lub wyzwalanym
• Test List: wykonywanie zapisanej sekwencji kroków CC, CV, CP, CR, rozwarcia i zwarcia
• Test Scan: stopniowe zwiększanie obciążenia i przechwytywanie punktu zadziałania zabezpieczenia źródła
• Test akumulatora: rozładowywanie w trybie CC lub CR z pomiarem pojemności i energii
• Test LED: symulacja charakterystyki obciążenia diodowego dla sterowników LED
• Test zwarcia: kontrolowana symulacja zwarcia na wejściu obciążenia
• Test regulacji obciążenia: pomiar zmian napięcia, rezystancji wewnętrznej źródła i parametru delta V
• Kontrola PASS/FAIL: automatyczna ocena wyniku względem ustawionych granic napięcia, prądu i mocy

Testowanie akumulatorów

Tryb akumulatorowy umożliwia rozładowywanie stałym prądem lub przy stałej rezystancji. Test może zostać zakończony po osiągnięciu ustawionego napięcia, czasu, pojemności albo energii. Maksymalna rejestrowana pojemność wynosi 9999 Ah, dzięki czemu urządzenie może obsługiwać zarówno małe pakiety, jak i akumulatory o dużej pojemności.

Sterowanie i obsługa

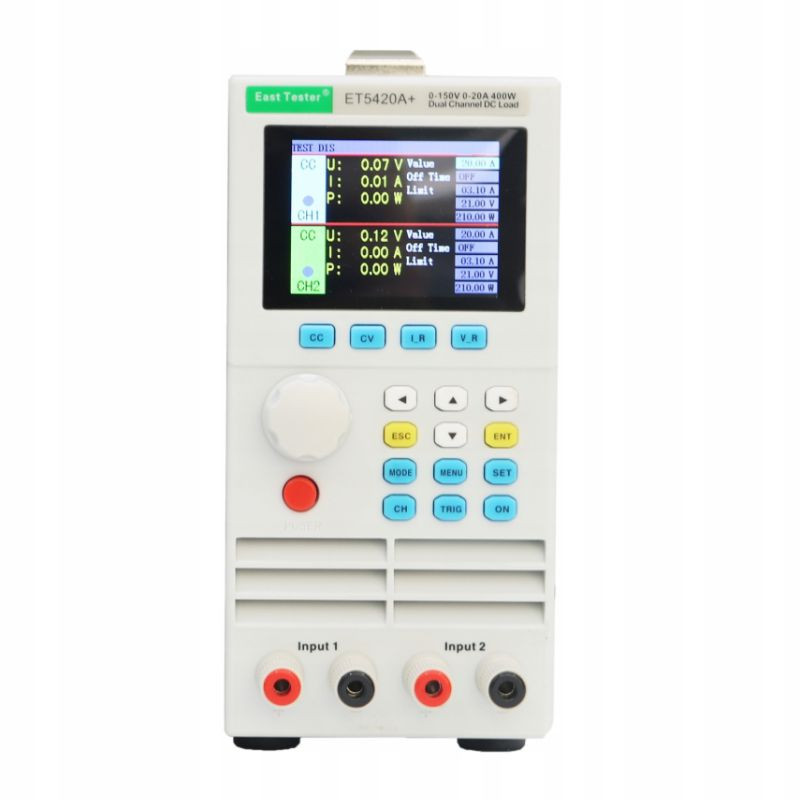

Kolorowy ekran TFT o przekątnej 2.8 cala i rozdzielczości 320 x 240 px wyświetla jednocześnie napięcie, prąd, moc, aktywny tryb oraz ustawione limity. Przyciski skrótów umożliwiają szybkie przejście do trybów CC i CV oraz zmianę zakresu prądu i napięcia.

• Standardowy interfejs komunikacyjny USB
• Opcjonalny interfejs RS232 albo RS485
• Wejście zewnętrznego wyzwalania dla testów dynamicznych i sekwencyjnych
• Port PS2 do podłączenia zewnętrznej klawiatury
• Blokada przycisków chroniąca przed przypadkową zmianą parametrów
• Zapisywanie danych po wyłączeniu zasilania

Zabezpieczenia urządzenia

• Zabezpieczenie nadprądowe OC
• Zabezpieczenie nadnapięciowe OV
• Zabezpieczenie przed przekroczeniem mocy OP
• Zabezpieczenie termiczne OT przy temperaturze radiatora powyżej 85 C
• Sygnalizacja odwrotnej polaryzacji wejścia
• Inteligentne sterowanie prędkością wentylatora zależnie od obciążenia

Specyfikacja techniczna

• Producent: East Tester
• Model: ET5420A+
• Typ: programowalne obciążenie elektroniczne DC
• Liczba kanałów: 2
• Łączna moc wejściowa: 400 W
• Moc wejściowa jednego kanału: 200 W
• Napięcie wejściowe: 0-150 V DC
• Prąd wejściowy: 0-20 A na kanał, łącznie 40 A
• Tryby podstawowe: CC, CV, CR, CP, CC+CV, CR+CV
• Tryby testowe: dynamiczny, List, Scan, akumulator, LED, zwarcie
• Zakres CV: 0.1-19.999 V oraz 0.1-150.00 V
• Rozdzielczość CV: 1 mV lub 10 mV
• Dokładność CV: +/- 0.05% + 0.02% FS
• Zakres CC: 0-3.000 A oraz 0-20.00 A
• Rozdzielczość CC: 1 mA lub 10 mA
• Dokładność CC: +/- 0.05% + 0.05% FS
• Zakres CR: 0.05 om-1 kom oraz 1 kom-4.5 kom
• Rozdzielczość CR: 10 mom lub 100 mom
• Dokładność CR: +/- 0.1% + 0.5% FS
• Zakres CP: 0-200 W na kanał
• Rozdzielczość CP: 10 mW
• Dokładność CP: +/- 0.1% + 0.5% FS
• Tryb dynamiczny: CC lub CV
• Czas T1 i T2: 50 ms-60 s
• Tryb rozładowania akumulatora: CC lub CR
• Maksymalna rejestrowana pojemność: 9999 Ah
• Wyświetlacz: TFT LCD 2.8 cala, 320 x 240 px
• Interfejs standardowy: USB
• Interfejs opcjonalny: RS232 albo RS485
• Zasilanie urządzenia: 100-240 V AC +/- 10%, 50/60 Hz
• Temperatura pracy: 0-40 C
• Temperatura przechowywania: -10-70 C
• Wilgotność względna: poniżej 80%

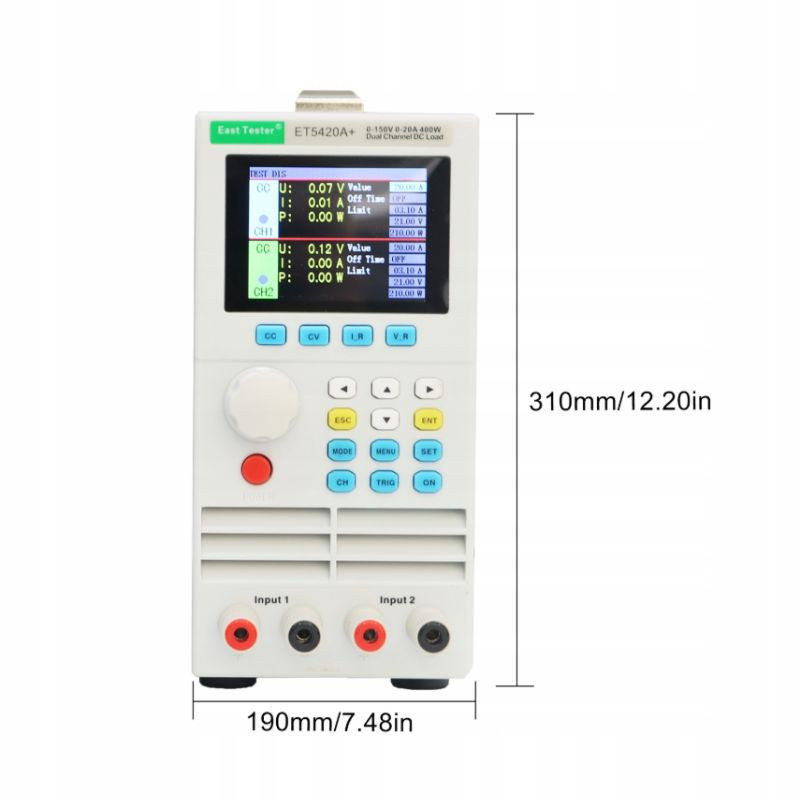

• Wymiary: 90 x 190 x 300 mm

Zawartość zestawu

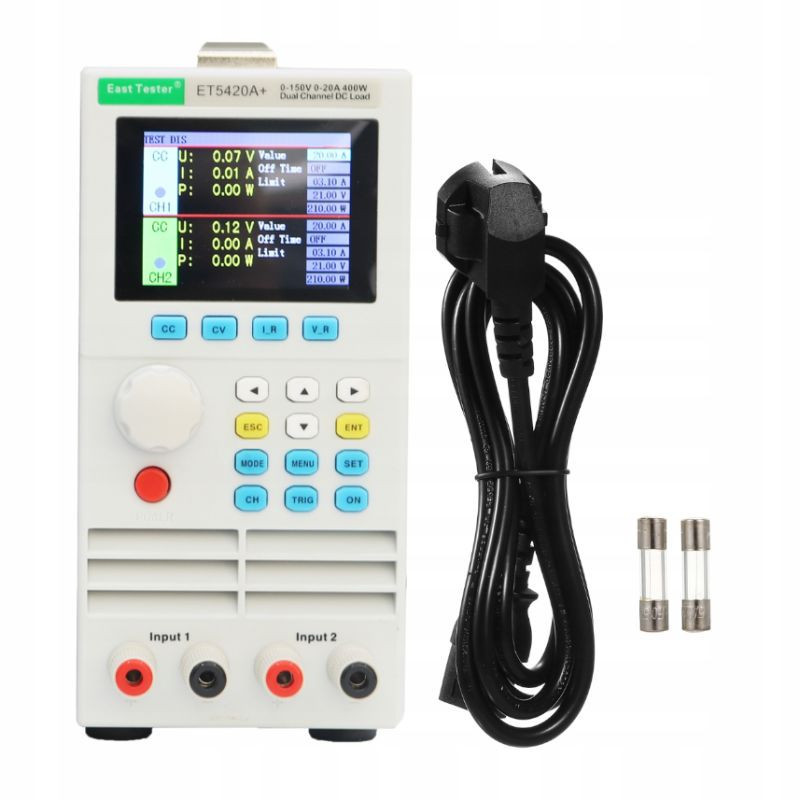

• 1x programowalne obciążenie elektroniczne East Tester ET5420A+
• 1x przewód zasilający
• 2x bezpiecznik zasilania
• 1x instrukcja obsługi

Najczęściej zadawane pytania

Czy jeden kanał może pracować z mocą 400 W?

Nie. Urządzenie ma dwa kanały po 200 W. Łączna moc wynosi 400 W, ale maksymalna moc pojedynczego kanału pozostaje ograniczona do 200 W.

Czy ET5420A+ zmierzy pojemność akumulatora?

Tak. Tryb akumulatorowy mierzy pojemność i energię podczas rozładowywania. Test może zakończyć się po osiągnięciu ustawionego napięcia, czasu, pojemności lub energii.

Czy urządzenie może automatycznie wykonywać serię testów?

Tak. Tryb List pozwala przygotować sekwencję kroków z różnymi trybami obciążenia, wartościami, czasami oraz kryteriami oceny wyniku.

Czy można sterować obciążeniem z komputera?

Tak. Standardowo dostępny jest interfejs USB. RS232 albo RS485 występują jako opcjonalne interfejsy i należy sprawdzić konfigurację konkretnego egzemplarza.

Czy urządzenie kompensuje spadek napięcia na przewodach?

Tak. Funkcja zdalnej kompensacji umożliwia zmierzenie spadku napięcia powodowanego przez przewody połączeniowe i uwzględnienie go w wyświetlanym wyniku.

Czy przewody pomiarowe są częścią zestawu?

Instrukcja producenta wymienia przewód zasilający, dwa bezpieczniki i instrukcję obsługi. Przewody obciążeniowe nie zostały wskazane jako wyposażenie standardowe.

Rada eksperta Avifly: Zawsze kontroluj iloczyn napięcia i prądu. Przy napięciu 12 V limit 200 W oznacza maksymalnie około 16.7 A na kanał, mimo że zakres prądowy urządzenia wynosi 20 A.

Bezpieczeństwo użytkowania

• Przed uruchomieniem sprawdź polaryzację połączenia - czerwony zacisk jest dodatni, a czarny ujemny.
• Najpierw włącz wyjście badanego źródła, a dopiero potem aktywuj kanał obciążenia.
• Nie przekraczaj limitów 150 V, 20 A i 200 W na pojedynczym kanale.
• Zapewnij swobodny przepływ powietrza wokół urządzenia i nie zasłaniaj otworów wentylacyjnych.
