Multimetr pęsetowy SMD ANENG GN701 - tester rezystorów 30MΩ, kondensatorów 30mF i diod

Multimetr pęsetowy SMD ANENG GN701

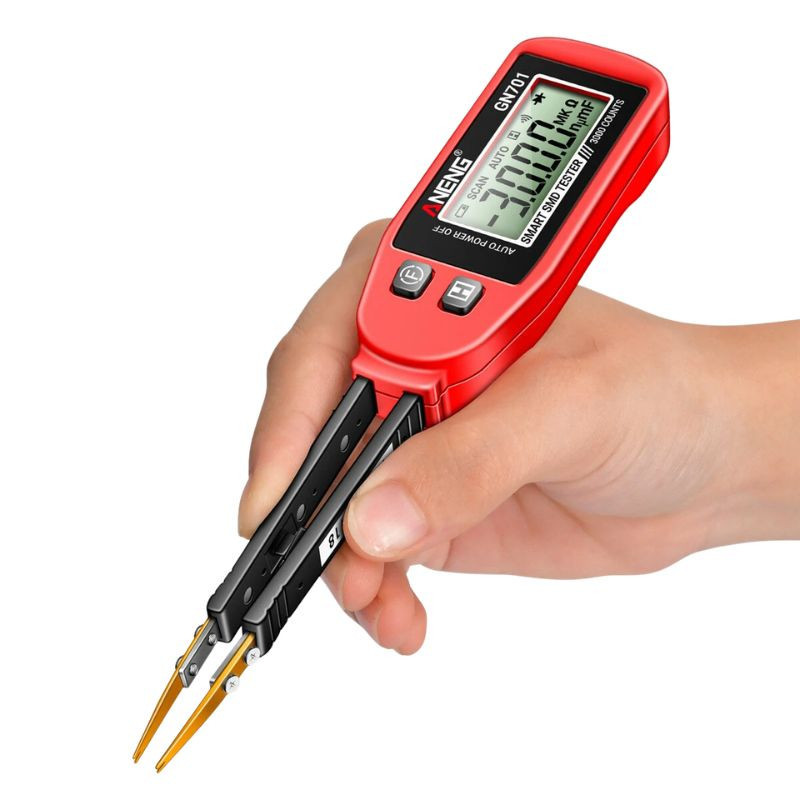

ANENG GN701 to ręczny tester komponentów SMD w formie pęsety pomiarowej, przeznaczony do sprawdzania rezystorów, kondensatorów, diod oraz ciągłości obwodu. Automatyczny tryb skanowania rozpoznaje rodzaj badanego elementu i dobiera odpowiednią funkcję bez konieczności ręcznego przełączania wielu zakresów.

Konstrukcja z pozłacanymi końcówkami ułatwia chwytanie i pomiar niewielkich elementów montowanych powierzchniowo. Wyniki prezentowane są na cyfrowym wyświetlaczu LCD o maksymalnej liczbie wskazań 3000.

Dla kogo jest ten tester?

• Serwisuję płytki elektroniczne i sprawdzam rezystory oraz kondensatory SMD
• Potrzebuję kompaktowego miernika do szybkiej diagnostyki elementów
• Buduję lub naprawiam elektronikę FPV, moduły zasilania i urządzenia użytkowe
• Chcę wykonywać pomiary bez podłączania klasycznych przewodów pomiarowych

Dla kogo NIE jest?

• Potrzebuję pomiaru napięcia, prądu, częstotliwości lub indukcyjności
• Szukam laboratoryjnego mostka LCR z wyborem częstotliwości pomiarowej
• Chcę wykonywać pomiary elementów znajdujących się w obwodzie pod napięciem

Najważniejsze cechy

• Pomiar rezystancji do 30 MΩ pozwala sprawdzać szeroki zakres rezystorów SMD i przewlekanych
• Pomiar pojemności do 30 mF umożliwia diagnostykę małych kondensatorów SMD oraz większych elementów elektrolitycznych
• Automatyczne skanowanie rezystancji, pojemności i diod ogranicza liczbę operacji potrzebnych do wykonania pomiaru
• Test ciągłości z sygnałem dźwiękowym aktywowanym poniżej 30 Ω przyspiesza kontrolę ścieżek, połączeń i bezpieczników
• Funkcja zatrzymania wyniku pozwala zachować odczyt na ekranie po odsunięciu końcówek od elementu
• Wymienne pozłacane igły pomiarowe poprawiają kontakt z niewielkimi wyprowadzeniami komponentów

Specyfikacja techniczna

• Producent: ANENG
• Model: GN701
• Typ urządzenia: multimetr pęsetowy, tester komponentów SMD
• Pomiar rezystancji: 0-30 MΩ
• Dokładność pomiaru rezystancji: ±(1,2% wskazania + 3 cyfry)
• Rozdzielczość rezystancji zależna od zakresu: 0,1 Ω-10 kΩ
• Pomiar pojemności: 0-30 mF
• Dokładność pomiaru pojemności: ±(3,0% wskazania + 3 cyfry)
• Rozdzielczość pojemności zależna od zakresu: 1 pF-10 µF
• Test diod: tak
• Test ciągłości: sygnał dźwiękowy poniżej 30 Ω
• Wyświetlacz: LCD, 3000 wskazań
• Tryb pomiaru: automatyczne skanowanie
• Zatrzymanie wyniku: tak
• Wskaźnik niskiego poziomu baterii: tak
• Automatyczne wyłączanie: tak
• Zasilanie: bateria litowa 3 V CR3032
• Temperatura pracy: 0-40 C
• Wilgotność podczas pracy: poniżej 80% RH
• Temperatura przechowywania: -10-50 C
• Wilgotność podczas przechowywania: poniżej 70% RH
• Kategoria pomiarowa: CAT II
• Materiał obudowy: ABS
• Wymiary: około 172,5 x 32 x 21 mm

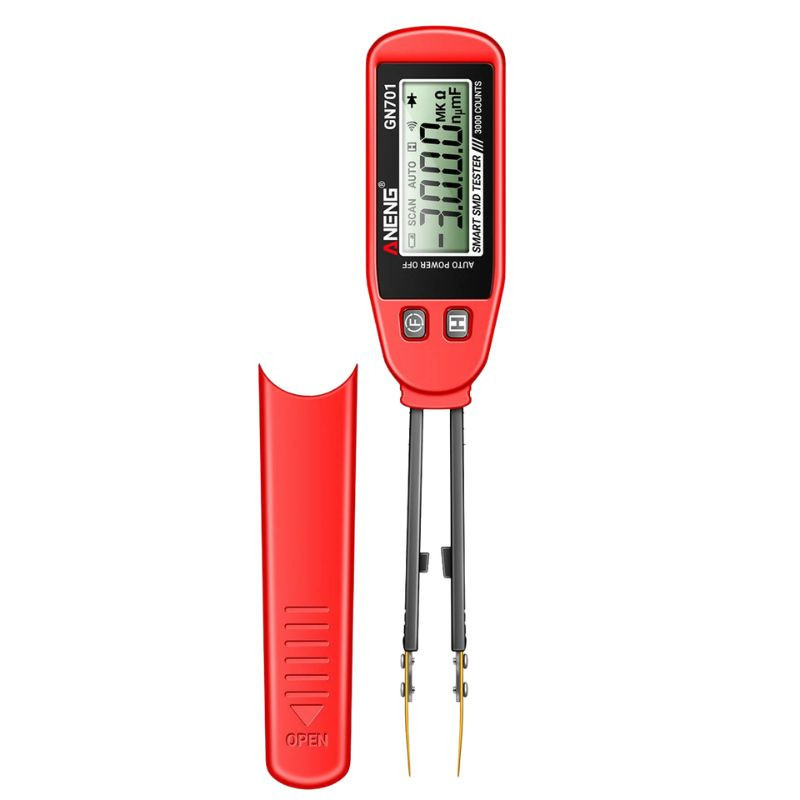

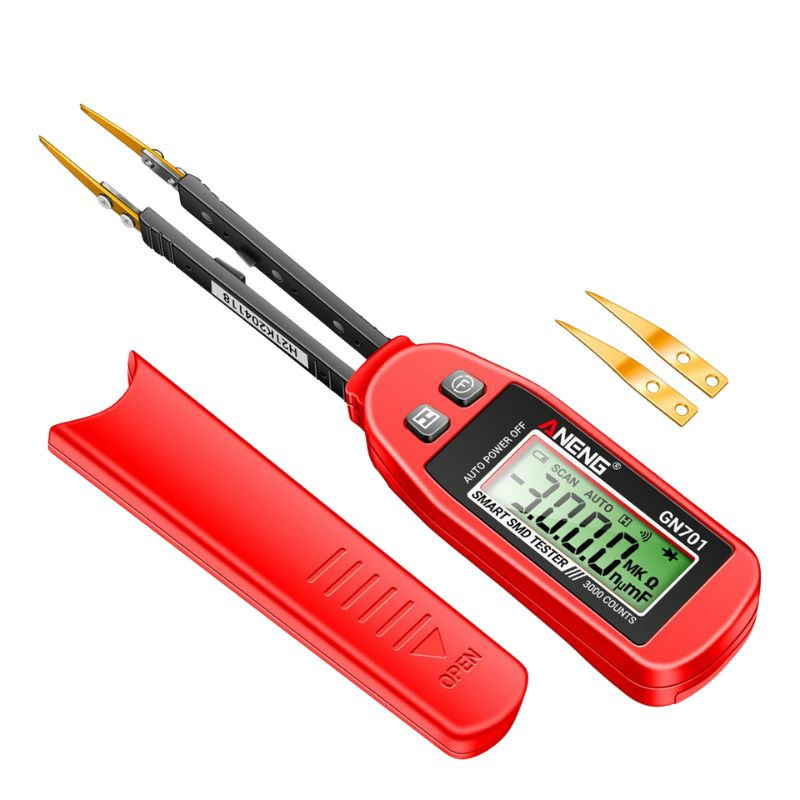

Zawartość zestawu

• 1x multimetr pęsetowy ANENG GN701
• 1x osłona końcówek pomiarowych
• 2x pozłacana igła pomiarowa
• 1x instrukcja obsługi w języku angielskim
• 1x opakowanie

Bateria zasilająca nie znajduje się w zestawie.

Najczęściej zadawane pytania

Czy GN701 automatycznie rozpoznaje badany element?

Tak. Automatyczny tryb skanowania rozpoznaje pomiar rezystancji, pojemności lub diody i wyświetla odpowiednią wartość.

Czy tester mierzy indukcyjność cewek?

Nie. GN701 jest przeznaczony do pomiaru rezystancji, pojemności, diod i ciągłości. Do cewek należy zastosować miernik lub mostek LCR.

Czy można mierzyć elementy bez wylutowania ich z płytki?

Pomiar w układzie jest możliwy, ale wynik może zostać zmieniony przez inne elementy połączone równolegle. Dla dokładnej diagnostyki zaleca się odłączenie przynajmniej jednego wyprowadzenia elementu.

Jaka bateria jest potrzebna?

Według danych produktu tester jest zasilany jedną baterią litową 3 V CR3032. Bateria nie znajduje się w zestawie.

Rada eksperta Avifly: Przy pomiarze bardzo małych rezystancji lub pojemności zadbaj o czyste końcówki i stabilny docisk. Zabrudzone igły mogą wprowadzać błąd większy niż sam badany element.

Bezpieczeństwo użytkowania

• Nie wykonuj pomiarów na elementach lub płytkach znajdujących się pod napięciem.
• Przed pomiarem kondensatora całkowicie go rozładuj.
• Nie dotykaj metalowych końcówek pomiarowych podczas badania elementu.
• Urządzenie jest przeznaczone do użytkowania wewnątrz pomieszczeń.
