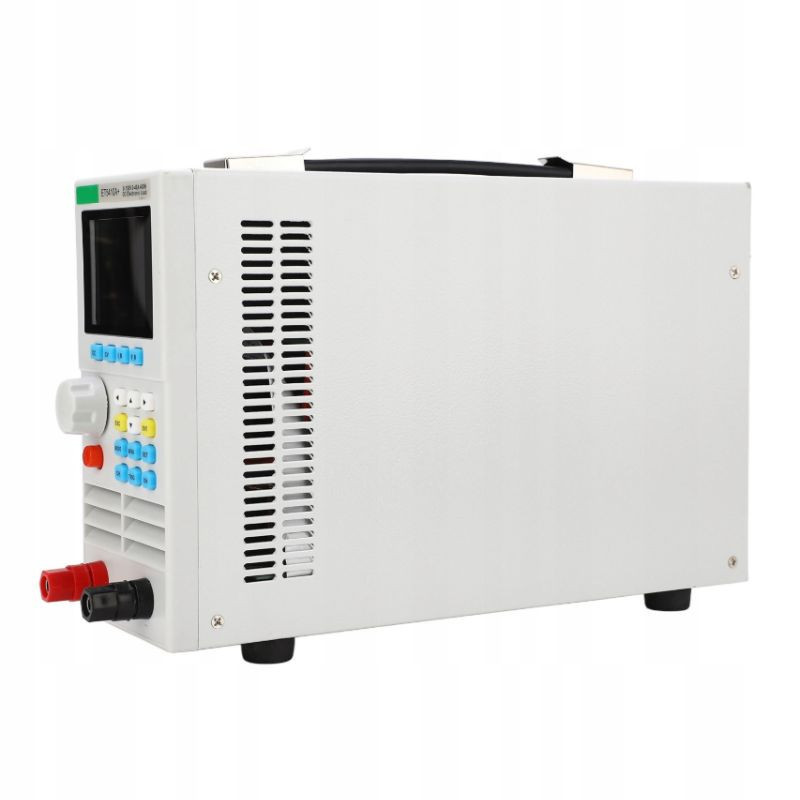

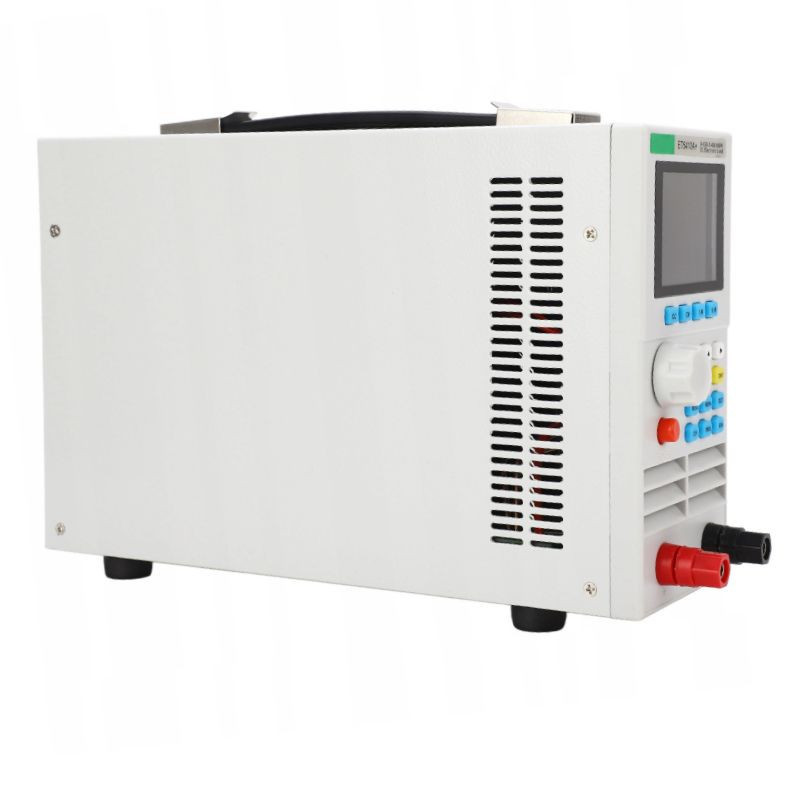

Programowalne obciążenie elektroniczne East Tester ET5410A+ 400 W
East Tester ET5410A+ to jednokanałowe, programowalne obciążenie elektroniczne DC przeznaczone do testowania zasilaczy, ładowarek, przetwornic, akumulatorów, sterowników LED oraz innych źródeł napięcia stałego. Urządzenie obsługuje maksymalną moc 400 W, napięcie wejściowe do 150 V i prąd do 40 A.
Rozbudowane tryby pracy pozwalają zarówno na podstawowe obciążanie źródła stałym prądem, napięciem, rezystancją lub mocą, jak i na wykonywanie testów dynamicznych, sekwencyjnych, skanowania parametrów oraz kontrolowanego rozładowania akumulatorów.
Dla kogo jest to obciążenie elektroniczne?
- Serwisuję i testuję zasilacze impulsowe, laboratoryjne lub liniowe
- Potrzebuję kontrolowanego rozładowania akumulatorów i pomiaru Ah oraz Wh
- Projektuję przetwornice, ładowarki lub urządzenia zasilane napięciem stałym
- Wykonuję testy produkcyjne wymagające automatycznych sekwencji i oceny PASS/FAIL
- Potrzebuję sterowania urządzeniem z komputera przez USB
Dla kogo NIE jest?
- Potrzebuję obciążenia do napięcia przemiennego AC
- Testowane urządzenie przekracza 400 W, 150 V lub 40 A
- Potrzebuję kilku niezależnych kanałów obciążenia
- Szukam zasilacza laboratoryjnego - ET5410A+ pobiera energię ze źródła, ale jej nie dostarcza
12 trybów pracy i testowania
- CC - stały prąd: obciążenie utrzymuje ustawiony prąd niezależnie od zmian napięcia wejściowego
- CV - stałe napięcie: urządzenie reguluje pobierany prąd, aby utrzymać ustawione napięcie
- CR - stała rezystancja: pobierany prąd zmienia się proporcjonalnie do napięcia wejściowego
- CP - stała moc: obciążenie automatycznie reguluje prąd, aby utrzymać zadaną moc
- CC+CV: tryb ograniczający ryzyko nadmiernego rozładowania źródła
- CR+CV: połączenie stałej rezystancji z ograniczeniem napięciowym
- Test dynamiczny: cykliczne przełączanie pomiędzy dwoma poziomami obciążenia w trybie CC lub CV
- Test LIST: wykonywanie zaprogramowanej sekwencji różnych obciążeń i czasów trwania
- Test SCAN: automatyczne skanowanie zakresu w celu wykrywania progów zabezpieczeń i załamania napięcia
- Test akumulatorów: kontrolowane rozładowanie w trybie CC lub CR z pomiarem pojemności i energii
- Test LED: symulacja charakterystyki obciążenia diod LED i sterowników stałoprądowych
- Test zwarcia: symulacja zwarcia na wejściu obciążenia
Testowanie akumulatorów
ET5410A+ umożliwia rozładowywanie akumulatorów w trybie stałego prądu CC lub stałej rezystancji CR. Test może zostać automatycznie zakończony po osiągnięciu ustawionego napięcia, czasu, pojemności lub energii.
Podczas pracy urządzenie mierzy rozładowaną pojemność w Ah oraz energię w Wh. Maksymalna rejestrowana pojemność rozładowania wynosi 9999 Ah.
Testy dynamiczne, sekwencyjne i produkcyjne
Tryb dynamiczny pozwala przełączać obciążenie pomiędzy wartościami A i B z czasem od 50 ms do 60 s. Funkcja umożliwia obserwację reakcji zasilacza na gwałtowne zmiany poboru prądu lub napięcia.
Tryb LIST pozwala przygotować wieloetapową sekwencję testową obejmującą tryby CC, CV, CP, CR, obwód otwarty oraz zwarcie. Dla poszczególnych etapów można ustawić czas trwania i limity oceny wyniku.
Funkcja kwalifikacji porównuje napięcie, prąd i moc z ustawionymi limitami oraz wyświetla wynik PASS lub FAIL. Ułatwia to powtarzalne testowanie partii urządzeń lub kontrolę jakości na stanowisku produkcyjnym.
Wyświetlacz i obsługa
- Kolorowy ekran TFT LCD o przekątnej 2.8 cala
- Rozdzielczość ekranu: 320 x 240 px
- Jednoczesne wyświetlanie napięcia, prądu, mocy i ustawień trybu
- Pokrętło oraz przyciski skrótów do trybów CC, CV i zmiany zakresów
- Blokada klawiatury zabezpieczająca przed przypadkową zmianą parametrów
- Pamięć ustawień zachowywana po wyłączeniu zasilania
- Wbudowany sygnał dźwiękowy
- Inteligentne sterowanie prędkością wentylatora

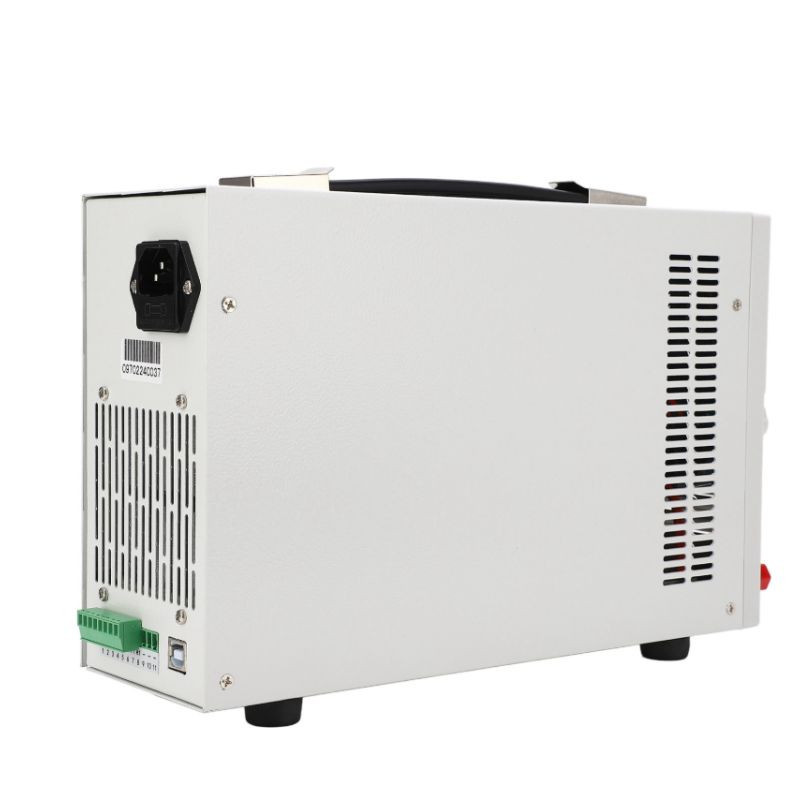

Komunikacja i sterowanie zdalne
- Standardowy interfejs komunikacyjny: USB
- Obsługa zdalnego sterowania z komputera
- Opcjonalny interfejs RS232 lub RS485 zależnie od wersji urządzenia
- Obsługa wyzwalania ręcznego, programowego i zewnętrznego
- Złącze PS2 umożliwiające wprowadzanie danych z zewnętrznej klawiatury
Specyfikacja techniczna
- Marka: East Tester
- Model: ET5410A+
- Rodzaj urządzenia: programowalne obciążenie elektroniczne DC
- Liczba kanałów: 1
- Maksymalna moc wejściowa: 400 W
- Zakres napięcia wejściowego: 0-150 V
- Zakres prądu wejściowego: 0-40 A
- Zasilanie urządzenia: 100-240 V AC, 50/60 Hz
- Wyświetlacz: TFT LCD 2.8 cala, 320 x 240 px
- Interfejs standardowy: USB
- Interfejs opcjonalny: RS232 lub RS485
- Temperatura pracy: 0-40C
- Temperatura przechowywania: -10-70C
- Wilgotność względna: poniżej 80%
- Wymiary według instrukcji producenta: 90 x 190 x 300 mm
Tryb stałego napięcia CV
- Zakres niski: 0.1-19.999 V
- Zakres wysoki: 0.1-150.00 V
- Rozdzielczość: 1 mV / 10 mV
- Dokładność ustawienia: ±(0.05% + 0.02% FS)
- Dokładność odczytu: ±(0.05% + 0.1% FS)
Tryb stałego prądu CC
- Zakres niski: 0-3.000 A
- Zakres wysoki: 0-40.00 A
- Rozdzielczość: 1 mA / 10 mA
- Dokładność ustawienia: ±(0.05% + 0.05% FS)
- Dokładność odczytu: ±(0.05% + 0.1% FS)
Tryb stałej rezystancji CR
- Zakres niski: 0.05 Ω-1 kΩ
- Zakres wysoki: 1 kΩ-4.5 kΩ
- Rozdzielczość: 10 mΩ / 100 mΩ
- Dokładność: ±(0.1% + 0.5% FS)
Tryb stałej mocy CP
- Zakres: 0-400 W
- Rozdzielczość: 10 mW
- Dokładność: ±(0.1% + 0.5% FS)
Zabezpieczenia
- Zabezpieczenie nadnapięciowe: powyżej 21 V w niskim zakresie lub powyżej 155 V w wysokim zakresie
- Zabezpieczenie nadprądowe: powyżej 3.1 A w niskim zakresie lub powyżej 42 A w wysokim zakresie
- Zabezpieczenie przed przekroczeniem mocy: 410 W
- Zabezpieczenie termiczne: 85C
- Sygnalizacja odwrotnej polaryzacji wejścia

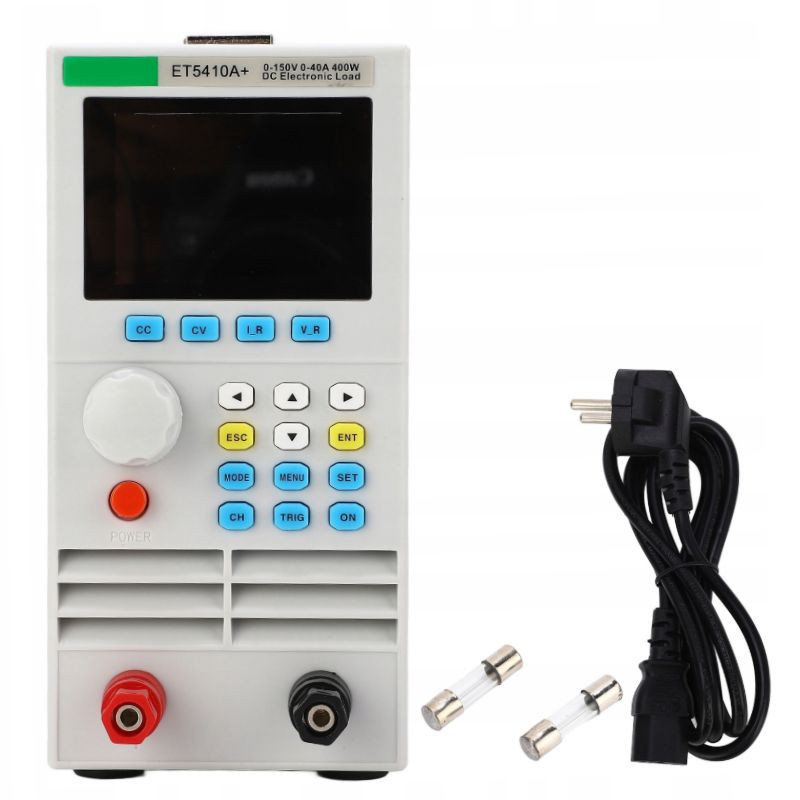

Zawartość zestawu
- 1x programowalne obciążenie elektroniczne East Tester ET5410A+
- 1x przewód zasilający
- 2x bezpiecznik sieciowy
- 1x instrukcja obsługi
Najczęściej zadawane pytania
Czy ET5410A+ może mierzyć pojemność akumulatora?
Tak. W trybie testu akumulatora urządzenie mierzy rozładowaną pojemność w Ah oraz energię w Wh. Test może zakończyć się automatycznie po osiągnięciu ustawionego napięcia, czasu, pojemności lub energii.
Czy urządzenie może testować zasilacze impulsowe?
Tak. Tryby CC, CV, CR i CP pozwalają badać zachowanie zasilacza przy różnych rodzajach obciążenia. Tryb dynamiczny umożliwia dodatkowo testowanie odpowiedzi na nagłe zmiany poboru mocy.
Czy obciążeniem można sterować z komputera?
Tak. ET5410A+ posiada standardowy interfejs USB umożliwiający zdalne sterowanie. Interfejs RS232 lub RS485 jest wyposażeniem opcjonalnym i zależy od konkretnej wersji urządzenia.
Czy ET5410A+ może testować zabezpieczenie nadprądowe zasilacza?
Tak. Tryb SCAN umożliwia stopniowe zwiększanie obciążenia oraz przechwycenie parametrów występujących w momencie zadziałania zabezpieczenia lub gwałtownego spadku napięcia.
Czy urządzenie może symulować zwarcie?
Tak. Dedykowany tryb zwarcia symuluje zwarcie na wejściu obciążenia. Rzeczywisty prąd zależy od możliwości badanego źródła oraz limitów urządzenia.
Czy można testować sterowniki LED?
Tak. Tryb CR-LED symuluje charakterystykę diody LED i pozwala badać źródła oraz sterowniki stałoprądowe przeznaczone do zasilania oświetlenia LED.
Rada eksperta Avifly: Parametr 40 A i 150 V nie może być osiągany jednocześnie, ponieważ maksymalna moc urządzenia wynosi 400 W. Przy 150 V maksymalny prąd wynikający z limitu mocy to około 2.67 A, a przy 40 A maksymalne napięcie to około 10 V. Do testów wysokoprądowych stosuj możliwie krótkie przewody o dużym przekroju.
Bezpieczeństwo użytkowania
- Przed uruchomieniem sprawdź polaryzację - czerwony zacisk podłącz do bieguna dodatniego, a czarny do ujemnego.
- Najpierw włącz wyjście badanego źródła, a następnie aktywuj kanał obciążenia.
- Nie przekraczaj limitów 400 W, 150 V i 40 A oraz zapewnij swobodny przepływ powietrza przez urządzenie.
- Przed zmianą przewodów lub badanego urządzenia wyłącz obciążenie oraz źródło zasilania.
