Oscyloskop cyfrowy FNIRSI DSO-153 - 2w1 1MHz 5MS/s, generator DDS 10kHz, Standard/Plus

Oscyloskop cyfrowy FNIRSI DSO-153 - kompaktowe narzędzie 2w1 do diagnostyki elektroniki

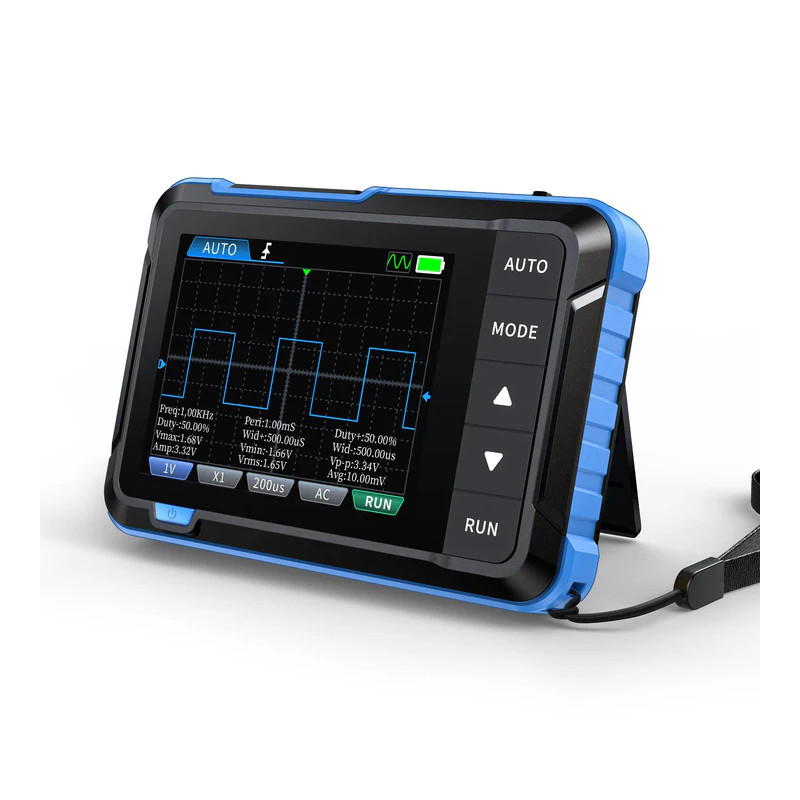

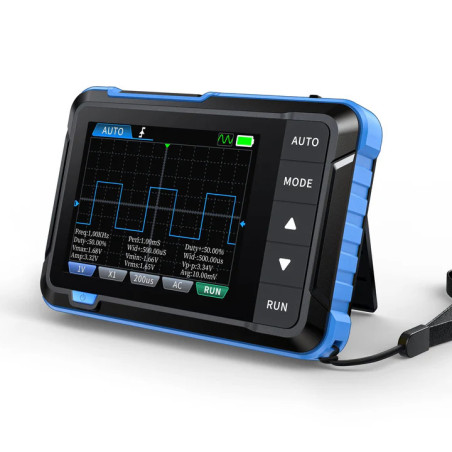

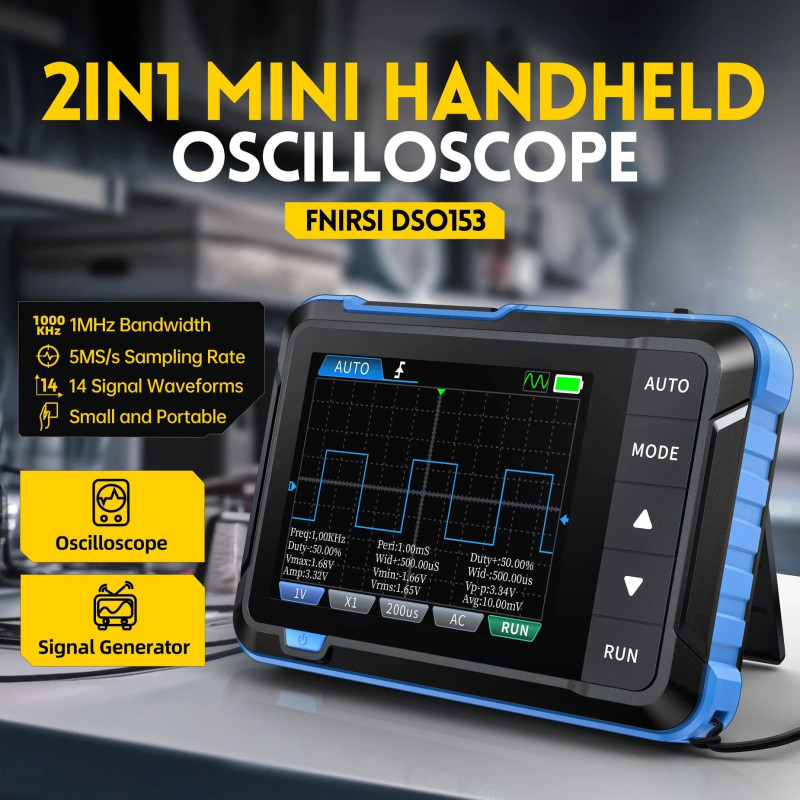

FNIRSI DSO-153 to mini oscyloskop cyfrowy 2w1 z jednokanałowym oscyloskopem 1 MHz / 5 MS/s oraz generatorem sygnału DDS do 10 kHz, przeznaczony do podstawowej diagnostyki elektroniki, serwisu, nauki i szybkiej kontroli przebiegów.

Urządzenie sprawdzi się tam, gdzie klasyczny oscyloskop stołowy jest zbyt duży lub zbyt drogi do prostych pomiarów. DSO-153 pozwala sprawdzić sygnały analogowe, sygnały cyfrowe o niskiej częstotliwości, przebiegi testowe oraz podstawowe zachowanie układów elektronicznych bez rozbudowanego stanowiska pomiarowego.

W jednej obudowie otrzymujesz oscyloskop, generator funkcyjny, ekran LCD, zasilanie akumulatorowe i ładowanie przez USB-C. To sensowny wybór do warsztatu hobbystycznego, serwisu FPV, edukacji technicznej, prototypowania oraz szybkich testów przy biurku lub w terenie.

Najważniejsze cechy FNIRSI DSO-153

• Oscyloskop 1 MHz / 5 MS/s - do podstawowej analizy przebiegów analogowych i cyfrowych o niskiej częstotliwości.
• 1 kanał pomiarowy - prosty układ obsługi, dobry do szybkich testów sygnału, zasilania, sterowania PWM i diagnostyki podstawowych układów.
• Zakres napięcia X1 ±40 V i X10 ±400 V - pozwala dopasować pomiar do sondy oraz badanego sygnału.
• Generator DDS 0-10 kHz - wbudowane źródło sygnału testowego do uruchamiania, sprawdzania i demonstracji układów.

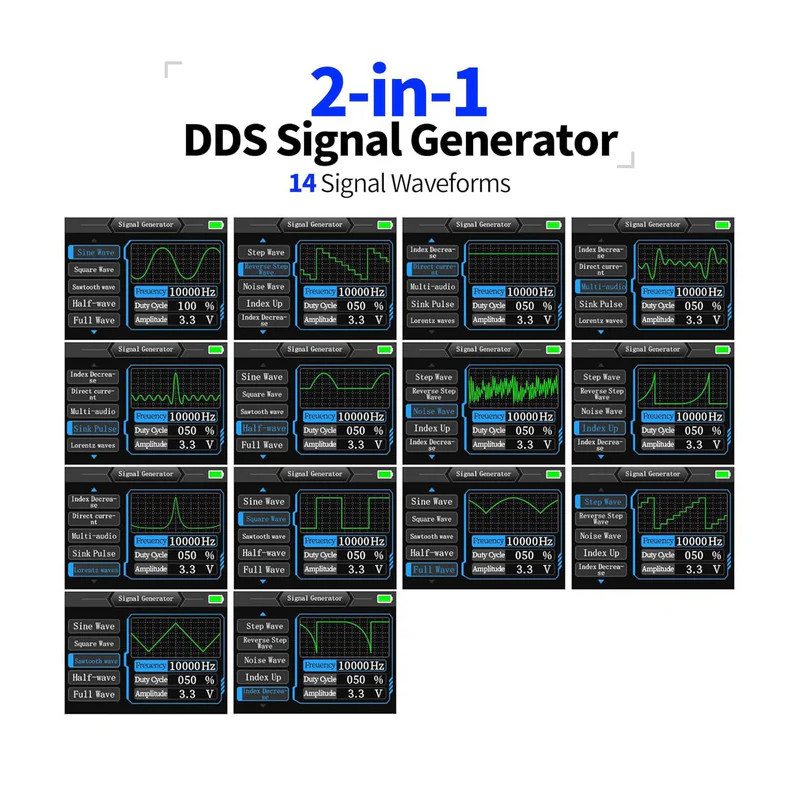

• 14 typów przebiegów - między innymi sinus, prostokąt, piła, sygnał DC, szum i przebiegi impulsowe.
• Tryby wyzwalania Auto, Normal i Single - łatwiejsze przechwytywanie zarówno przebiegów okresowych, jak i pojedynczych zdarzeń.
• Sprzężenie AC/DC - możliwość obserwacji składowej zmiennej albo pełnego sygnału wraz ze składową stałą.

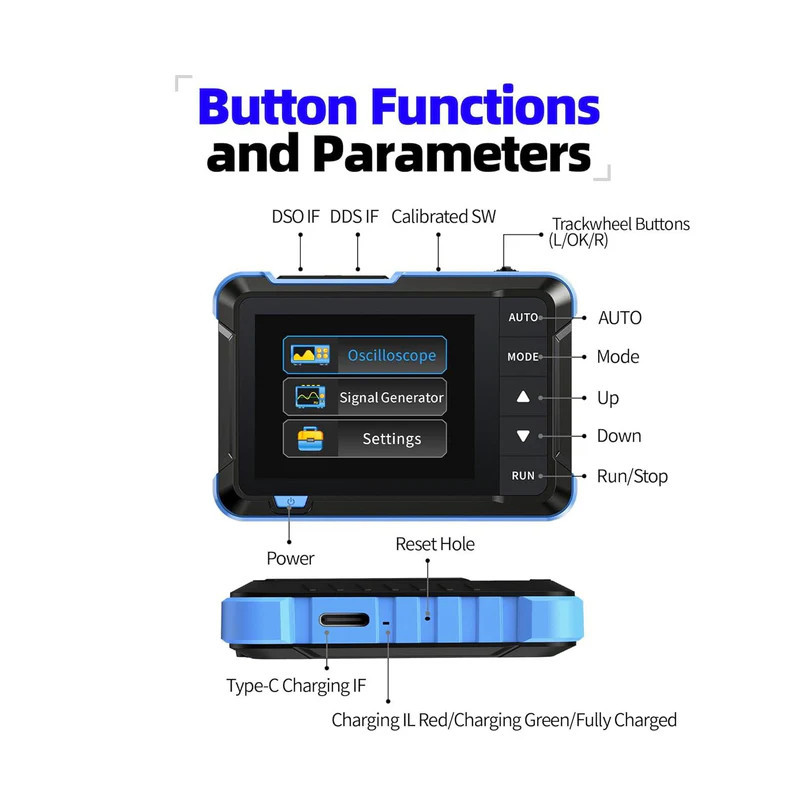

• Funkcja AUTO - szybkie ustawienie podstawowych parametrów i wyświetlenie przebiegu bez ręcznej konfiguracji od zera.

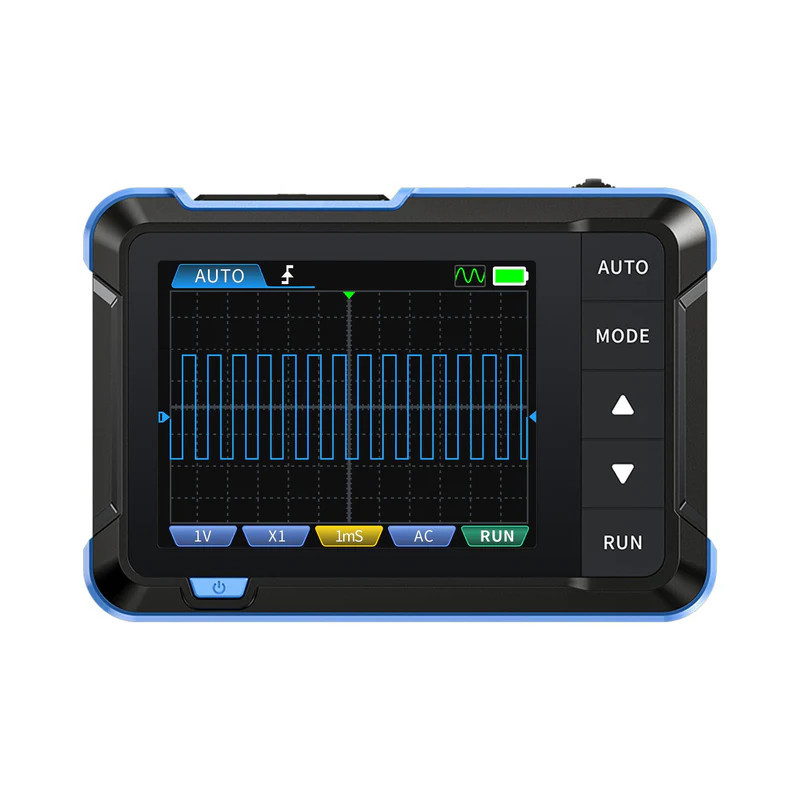

• Ekran 2.8 cala 320x240 - czytelny podgląd przebiegu w kompaktowej obudowie.

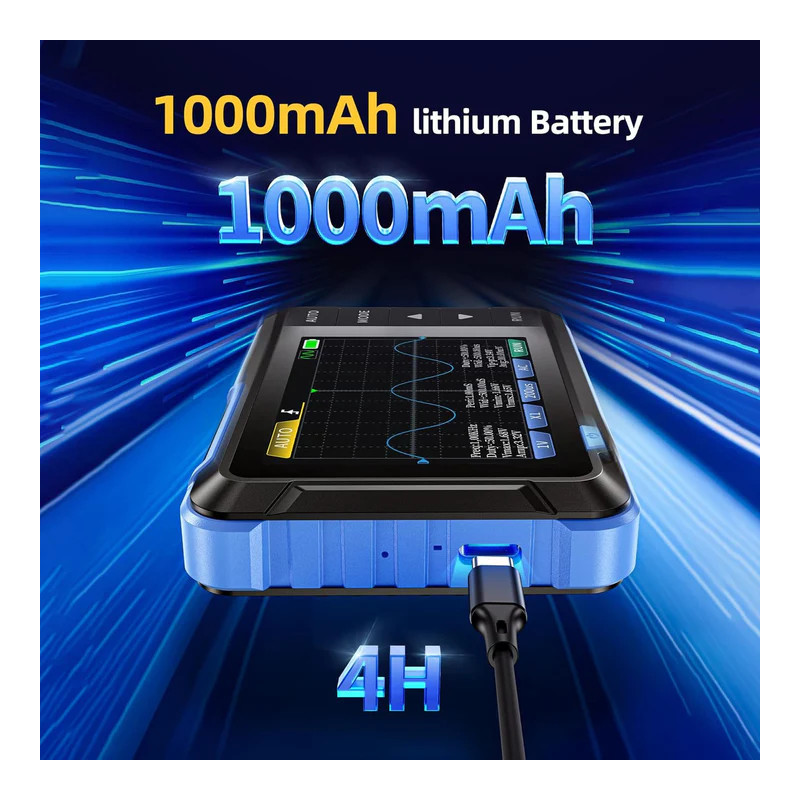

• Akumulator 1000 mAh - do około 4 godzin pracy po pełnym naładowaniu.

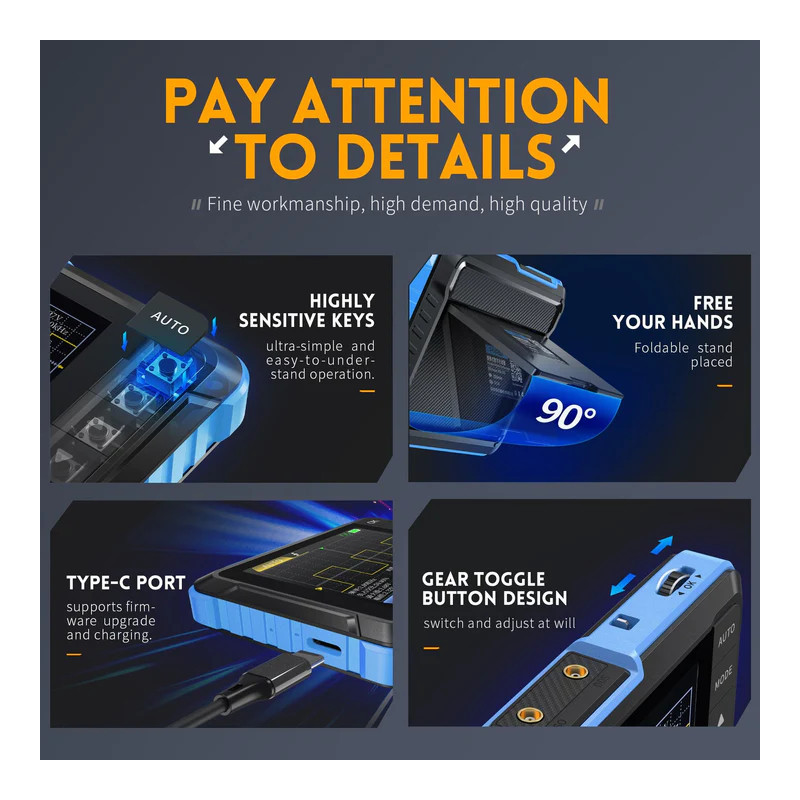

• Ładowanie USB-C 5 V / 1 A - wygodne ładowanie z typowego zasilacza USB.
• Masa około 100 g - sprzęt łatwy do przenoszenia, schowania w torbie serwisowej lub trzymania przy stanowisku lutowniczym.

Największe zalety w praktyce

Oscyloskop i generator w jednej obudowie

DSO-153 łączy funkcję pomiarową i funkcję źródła sygnału. W praktyce oznacza to, że możesz nie tylko obserwować przebieg, ale też wygenerować sygnał testowy do prostych układów, wejść analogowych, filtrów, wzmacniaczy lub demonstracji edukacyjnych.

Funkcja AUTO do szybkich pomiarów

Przy prostych przebiegach nie trzeba zaczynać od ręcznego ustawiania podstawy czasu, czułości i wyzwalania. Funkcja AUTO pozwala szybciej uzyskać stabilny obraz sygnału, co ma znaczenie przy podstawowej diagnostyce i nauce obsługi oscyloskopu.

Zakres X10 dla wyższych napięć

Urządzenie obsługuje zakres X10 ±400 V, ale w praktyce wymaga to użycia odpowiedniej sondy X10. Wariant Plus zawiera sondę P6100, dlatego jest lepszym wyborem, jeżeli klient chce od razu pracować z klasyczną sondą oscyloskopową.

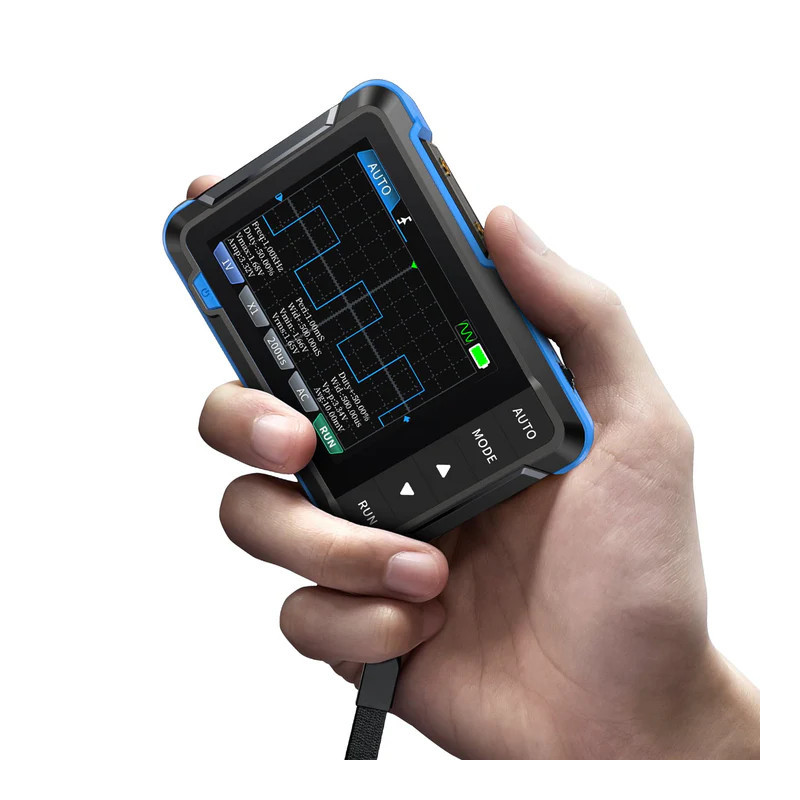

Mały format do szybkiej diagnostyki

Wymiary 99x68.3x19.5 mm i masa około 100 g sprawiają, że DSO-153 dobrze pasuje do torby serwisowej, szuflady z narzędziami albo stanowiska, gdzie nie ma miejsca na pełnowymiarowy oscyloskop.

Dla kogo jest ten oscyloskop?

• Dla hobbysty elektroniki, który chce zobaczyć przebieg sygnału, a nie tylko zmierzyć napięcie multimetrem.
• Dla serwisu FPV i RC do podstawowego sprawdzania sygnałów sterujących, przebiegów PWM i prostych układów zasilania.
• Dla ucznia, studenta lub prowadzącego zajęcia techniczne, który potrzebuje małego oscyloskopu do demonstracji.
• Dla osoby, która chce mieć przy biurku prosty oscyloskop i generator sygnału bez dużego stanowiska pomiarowego.
• Dla mobilnego serwisu, gdzie liczy się mały rozmiar, praca na akumulatorze i szybki dostęp do pomiaru.

Dla kogo NIE jest?

• Nie jest to zamiennik profesjonalnego oscyloskopu stołowego o paśmie dziesiątek lub setek MHz.
• Nie jest to właściwy wybór do analizy szybkich magistral, sygnałów RF lub zaawansowanej diagnostyki układów wysokiej częstotliwości.
• Nie jest to oscyloskop wielokanałowy - urządzenie ma 1 kanał.
• Nie jest to multimetr laboratoryjny - DSO-153 służy przede wszystkim do obserwacji przebiegów.
• Nie jest to sprzęt do pracy w deszczu, mgle, dużej wilgotności lub w warunkach mechanicznie agresywnych.

Warianty produktu - Standard i Plus

Specyfikacja techniczna

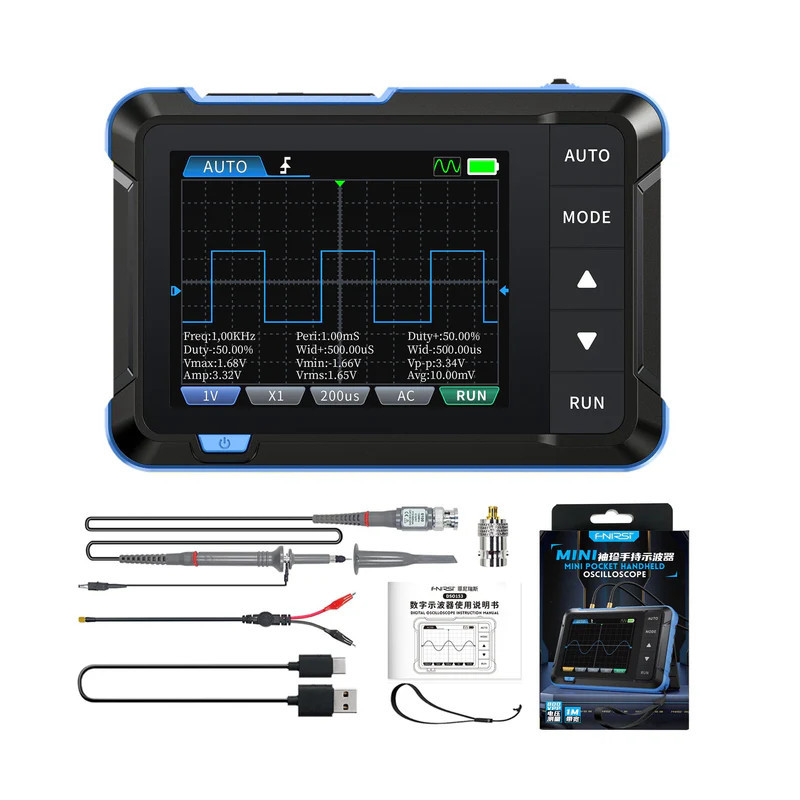

Zawartość zestawu

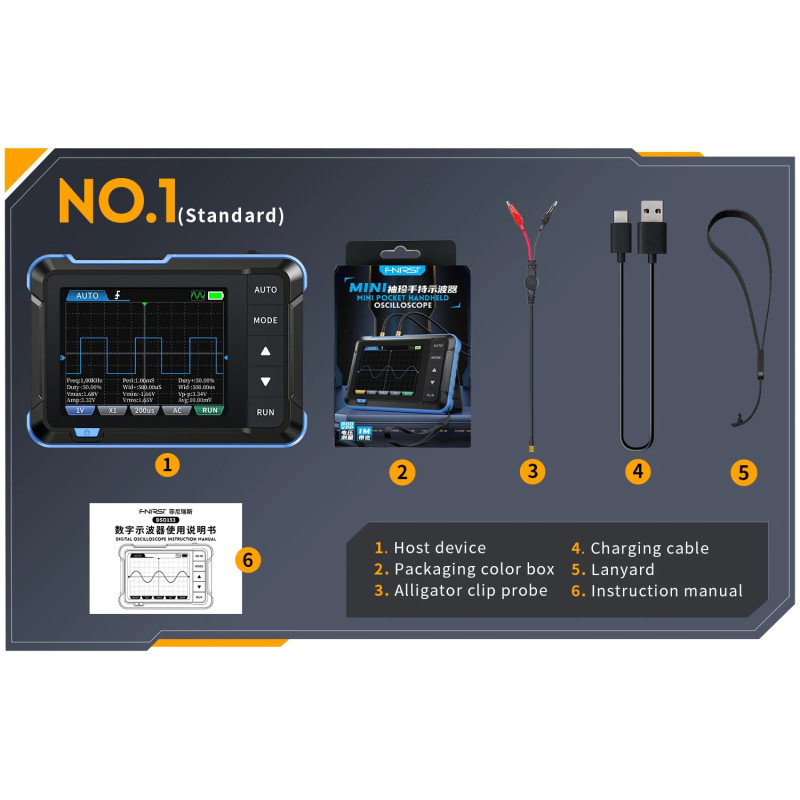

Wariant Standard

• FNIRSI DSO-153 - jednostka główna x1
• Sonda z krokodylkami x1
• Przewód ładowania x1
• Smycz x1
• Instrukcja obsługi x1
• Kolorowe pudełko x1

Wariant Plus

• FNIRSI DSO-153 - jednostka główna x1
• Sonda wysokiego napięcia P6100 x1
• Adapter x1
• Sonda z krokodylkami x1
• Przewód ładowania x1
• Smycz x1
• Instrukcja obsługi x1
• Kolorowe pudełko x1

FAQ - najczęściej zadawane pytania

Wariant Standard zawiera oscyloskop, sondę z krokodylkami, przewód ładowania, smycz, instrukcję i pudełko. Wariant Plus zawiera dodatkowo sondę wysokiego napięcia P6100 oraz adapter.

Tak. Urządzenie ma wbudowany generator DDS o zakresie 0-10 kHz. Generator obsługuje 14 typów przebiegów, między innymi sinus, prostokąt, piłę, sygnał DC, szum i przebiegi impulsowe.

Według specyfikacji producenta zakres wynosi X1 ±40 V oraz X10 ±400 V. Do pracy w trybie X10 należy używać odpowiedniej sondy X10, na przykład P6100 z wariantu Plus.

Tak. Kompaktowy format, funkcja AUTO, podstawowe tryby wyzwalania i generator sygnału sprawiają, że jest to praktyczne narzędzie do edukacji technicznej i pierwszych pomiarów oscyloskopowych.

Nie. DSO-153 ma pasmo 1 MHz i jeden kanał, dlatego jest przeznaczony do podstawowych pomiarów. Do szybkich magistral, sygnałów RF i zaawansowanej diagnostyki potrzebny będzie oscyloskop o wyższym paśmie i większej liczbie kanałów.

Rada eksperta Avifly: Jeżeli klient wybiera wariant Standard, a planuje korzystać z zakresu X10, warto od razu dobrać odpowiednią sondę X10. Przy pomiarach wyższych napięć liczy się nie tylko zakres urządzenia, ale też prawidłowa sonda, poprawne tłumienie i podstawowe zasady bezpieczeństwa pracy z elektroniką.
