Oscyloskop cyfrowy FNIRSI 1014D - 2 kanały 100MHz, 1GSa/s, generator DDS

Oscyloskop cyfrowy FNIRSI 1014D 100MHz z generatorem DDS

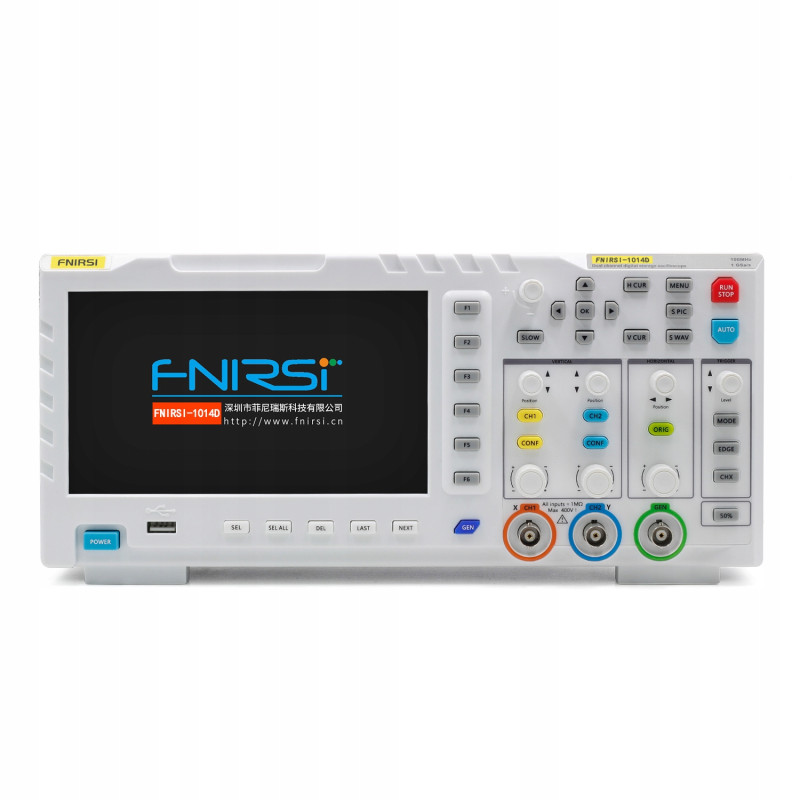

FNIRSI 1014D to dwukanałowy oscyloskop cyfrowy przeznaczony do diagnostyki, naprawy i projektowania układów elektronicznych. Urządzenie łączy oscyloskop o paśmie 100 MHz i próbkowaniu do 1 GSa/s z jednokanałowym generatorem funkcyjnym DDS.

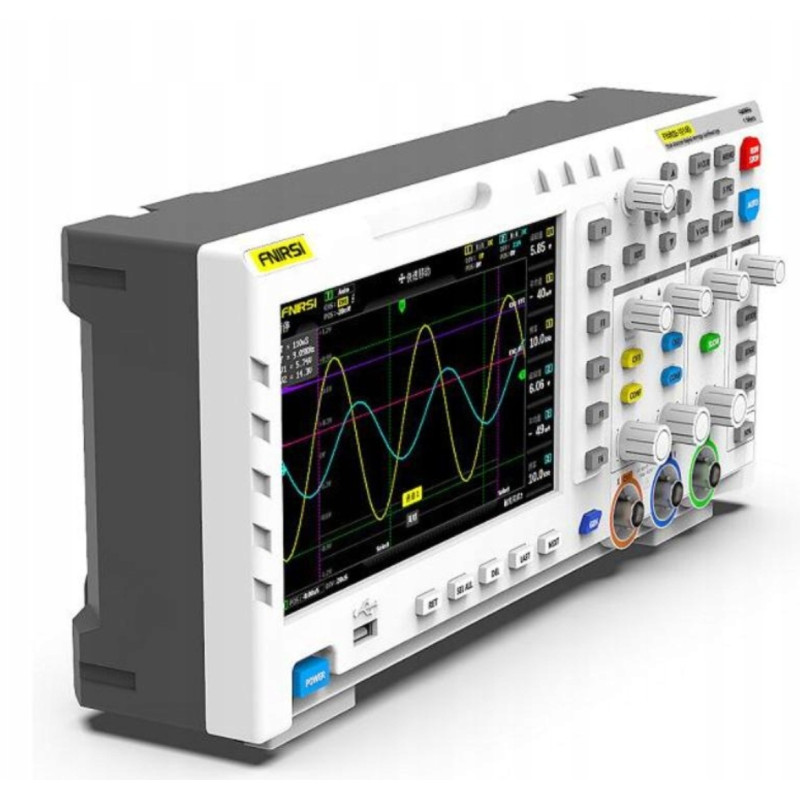

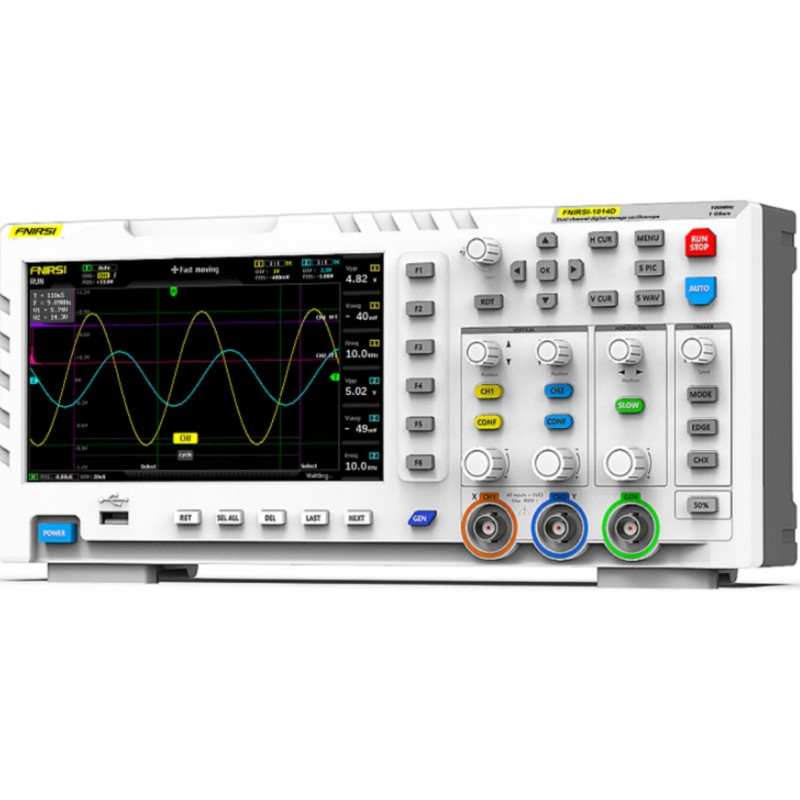

Dwa wejścia pomiarowe umożliwiają jednoczesną obserwację dwóch przebiegów, natomiast ekran TFT o przekątnej 7 cali i rozdzielczości 800 x 480 px pozwala wygodnie analizować sygnały na stanowisku serwisowym. Funkcje FFT, wykresów Lissajous, pomiarów kursorowych i zapisu przebiegów rozszerzają zastosowanie urządzenia poza podstawową obserwację sygnału.

Dla kogo jest ten oscyloskop?

• Dla serwisantów diagnozujących układy zasilania, sterowniki, elektronikę użytkową i urządzenia RC
• Dla elektroników uruchamiających układy analogowe i cyfrowe
• Dla hobbystów pracujących z mikrokontrolerami, czujnikami i generatorami sygnałów
• Dla pracowni edukacyjnych potrzebujących oscyloskopu i generatora w jednym urządzeniu

Dla kogo NIE jest?

• Dla użytkowników wymagających dekodowania zaawansowanych magistral cyfrowych niewymienionych przez producenta
• Do pomiarów przekraczających maksymalne napięcie obsługiwane przez urządzenie i zastosowaną sondę
• Do pracy terenowej bez zewnętrznego źródła zasilania 5 V

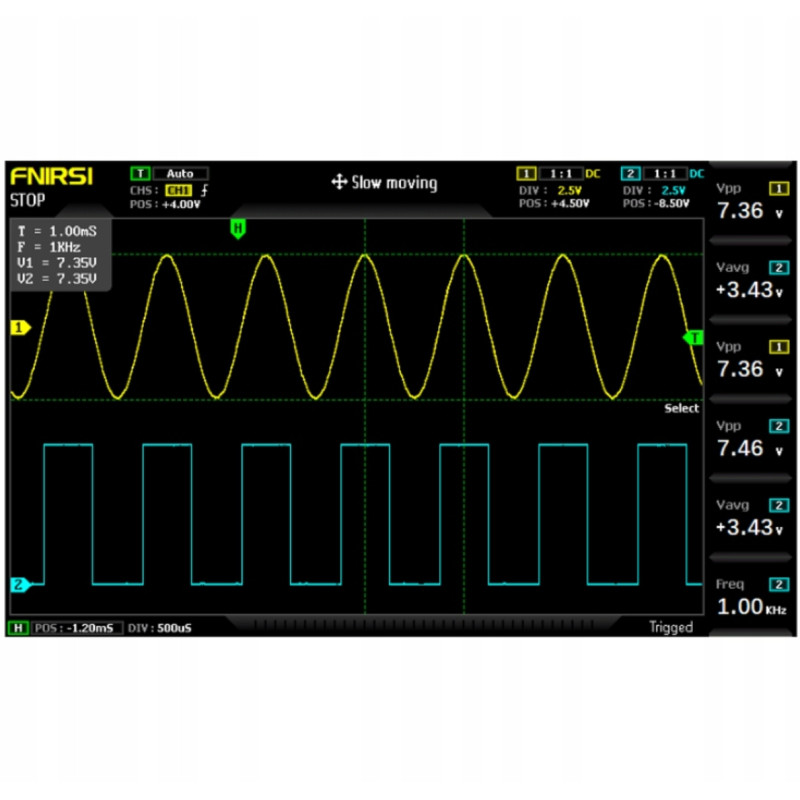

Dwa kanały i próbkowanie do 1 GSa/s

Pasmo analogowe 100 MHz oraz dwa kanały wejściowe pozwalają porównywać sygnały w różnych punktach układu. Maksymalna prędkość próbkowania 1 GSa/s umożliwia obserwację szybkich zmian napięcia oraz krótkich impulsów występujących w układach cyfrowych i impulsowych.

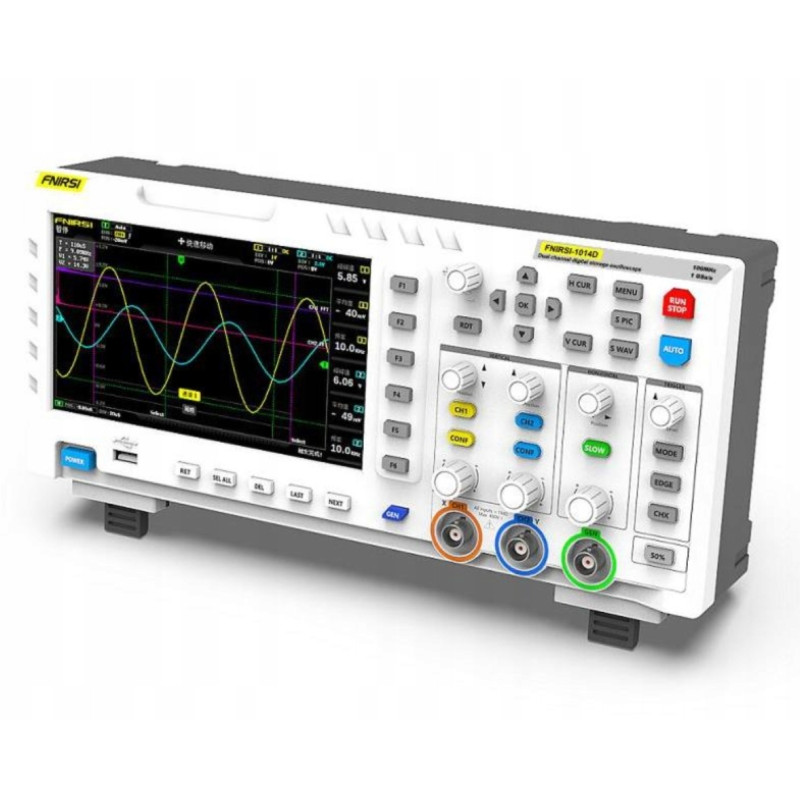

Wbudowany generator funkcyjny DDS

Jednokanałowy generator obsługuje 14 standardowych rodzajów sygnału oraz jeden przebieg konfigurowalny. Maksymalna częstotliwość sinusoidy wynosi 10 MHz, pozostałych standardowych przebiegów 2 MHz, a przebiegu konfigurowalnego 1 MHz.

Rozdzielczość regulacji częstotliwości wynosi 1 Hz, a poziom wyjściowy generatora to 2.5 Vpp. Generator może służyć między innymi do testowania filtrów, wzmacniaczy, układów wejściowych i torów sygnałowych.

Analiza FFT i wykresy Lissajous

Funkcja FFT umożliwia orientacyjną analizę składowych częstotliwościowych badanego sygnału. Tryb Lissajous wykorzystuje kanał pierwszy jako oś X, a kanał drugi jako oś Y, dzięki czemu pozwala porównywać częstotliwość, amplitudę i przesunięcie fazowe dwóch sygnałów.

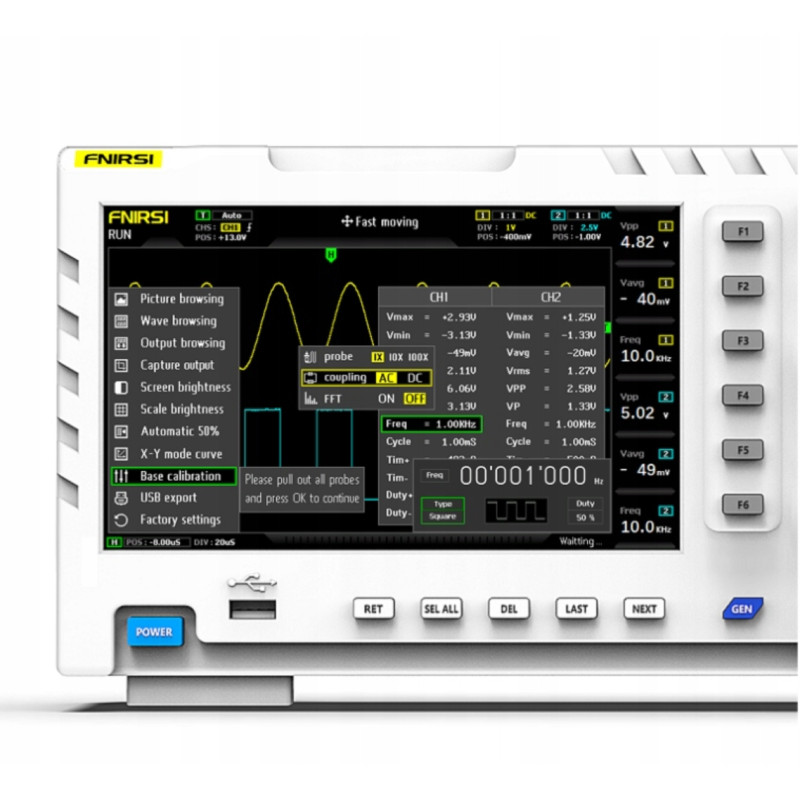

Automatyczna konfiguracja i pomiary kursorowe

Przycisk AUTO automatycznie dobiera podstawę czasu, czułość pionową i parametry wyzwalania do podłączonego sygnału. Dostępne są tryby wyzwalania automatycznego, normalnego i pojedynczego oraz wyzwalanie zboczem narastającym lub opadającym.

Pomiary kursorowe pozwalają bezpośrednio odczytywać parametry amplitudowe i czasowe bez ręcznego przeliczania działek siatki.

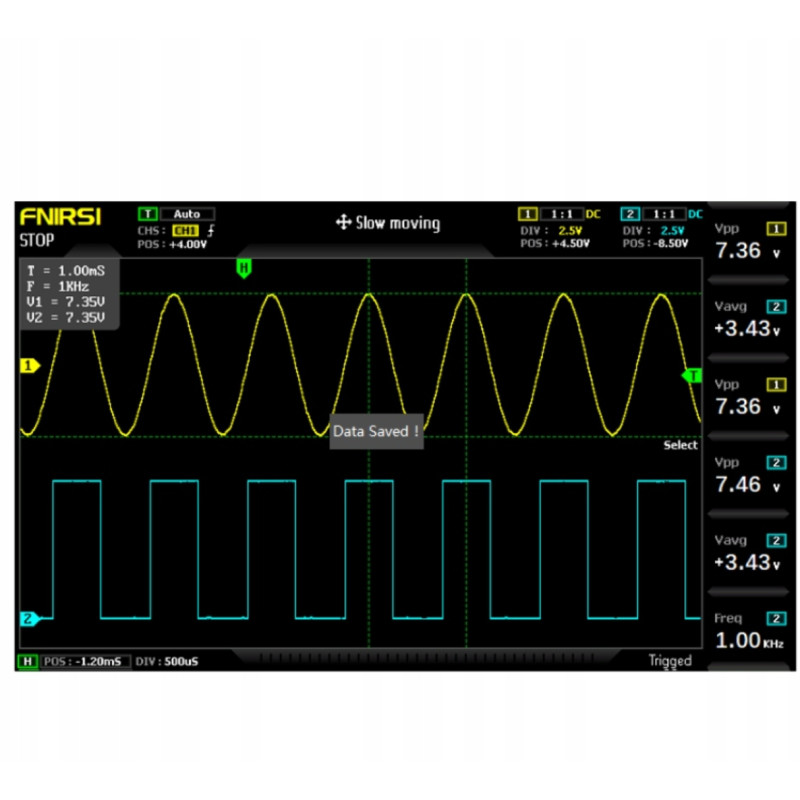

Zapis przebiegów i eksport USB

Wbudowana pamięć umożliwia zapis do 1000 zrzutów ekranu oraz 1000 zestawów danych przebiegów. Zapisane materiały można przeglądać w menedżerze przebiegów oraz eksportować przez złącze USB do komputera.

Dostępne wersje

• FNIRSI 1014D Std. - standardowy wariant zestawu
• FNIRSI 1014D Plus - rozszerzony wariant zestawu

Parametry techniczne oscyloskopu pozostają wspólne dla obu wariantów. Wersję zestawu wybiera się jako kombinację przed dodaniem produktu do koszyka.

Specyfikacja techniczna

• Marka: FNIRSI
• Model: 1014D
• Funkcje: oscyloskop cyfrowy i generator funkcyjny DDS
• Liczba kanałów oscyloskopu: 2
• Pasmo analogowe: 100 MHz
• Maksymalna prędkość próbkowania: 1 GSa/s
• Rozdzielczość przetwornika ADC: 8 bitów
• Głębokość pamięci: 240 Kbit
• Pamięć wewnętrzna: 1 GB
• Rezystancja wejściowa: 1 MOhm
• Czułość pionowa: 50 mV/div - 500 V/div
• Podstawa czasu: 50 s/div - 10 ns/div
• Czas narastania: poniżej 3 ns
• Sprzężenie wejścia: AC/DC
• Tryby wyzwalania: Auto, Normal, Single
• Wyzwalanie zboczem: narastającym lub opadającym
• Zakres napięcia wyzwalania zewnętrznego: 0-40 V
• Maksymalne napięcie pomiarowe: 40 V z sondą x1, 400 V z sondą x10
• Tryb Roll: obsługiwany
• Funkcje analizy: FFT, wykres Lissajous, pomiary kursorowe
• Liczba kanałów generatora: 1
• Rodzaje sygnału generatora: 14 standardowych i 1 konfigurowalny
• Poziom sygnału generatora: 2.5 Vpp
• Maksymalna częstotliwość sinusoidy: 10 MHz
• Maksymalna częstotliwość pozostałych przebiegów: 2 MHz
• Maksymalna częstotliwość przebiegu konfigurowalnego: 1 MHz
• Rozdzielczość częstotliwości generatora: 1 Hz
• Dokładność częstotliwości: +/- 0.01%
• Ekran: kolorowy TFT LCD 7 cali
• Rozdzielczość ekranu: 800 x 480 px
• Zapis danych: do 1000 zrzutów ekranu i 1000 przebiegów
• Eksport danych: USB
• Zasilanie: 5 V, 2 A/3 A/4 A
• Materiał obudowy: ABS
• Wymiary: 310 x 145 x 70 mm

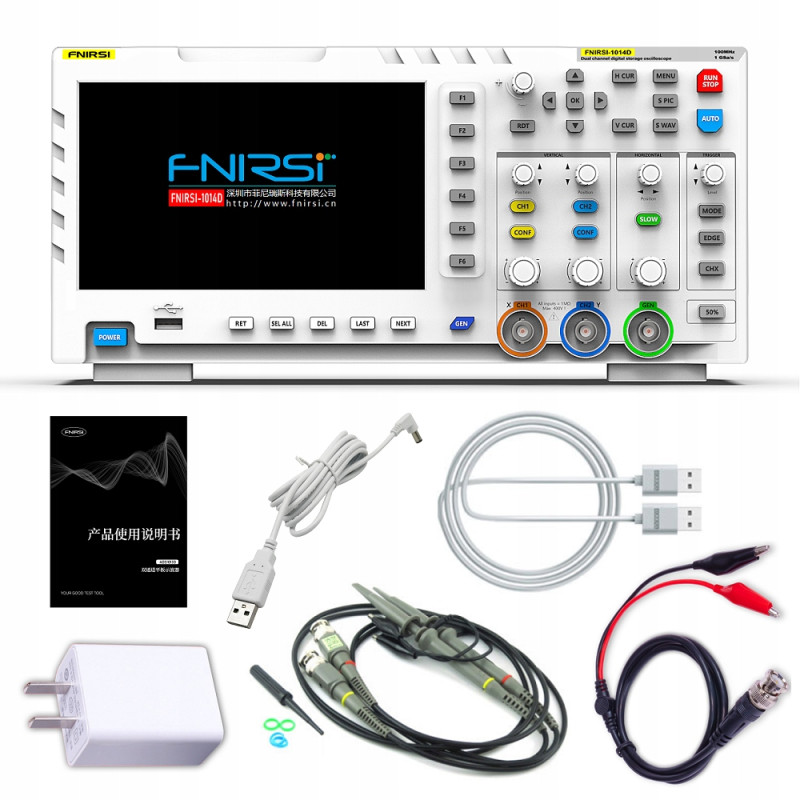

Zawartość zestawu

Zakres wyposażenia zależy od wybranego wariantu 1014D Std. lub 1014D Plus. Wspólne elementy zestawu wskazane przez producenta:

• 1x oscyloskop cyfrowy FNIRSI 1014D
• 2x sonda oscyloskopowa 100 MHz
• 1x zasilacz USB
• 1x instrukcja obsługi

Najczęściej zadawane pytania

Tak. Urządzenie ma jednokanałowy generator DDS obsługujący 14 standardowych przebiegów i jeden przebieg konfigurowalny.

Tak. Oscyloskop ma dwa niezależne kanały wejściowe, co pozwala jednocześnie porównywać dwa przebiegi.

Producent podaje maksymalnie 40 V przy ustawieniu sondy x1 oraz 400 V przy ustawieniu sondy x10. Nie należy przekraczać limitu urządzenia ani zastosowanej sondy.

Tak. Urządzenie zapisuje do 1000 zrzutów ekranu i 1000 zestawów danych przebiegów. Pliki można eksportować przez USB.

Tak. Dostępna jest funkcja FFT do orientacyjnej oceny zawartości harmonicznych sygnału oraz tryb wykresów Lissajous do porównywania fazy i częstotliwości.

Rada eksperta Avifly: Przed pomiarem ustaw w oscyloskopie takie samo tłumienie sondy, jakie wybrano przełącznikiem na sondzie. Niezgodność ustawienia x1 lub x10 spowoduje błędny odczyt napięcia.

Bezpieczeństwo użytkowania

• Nie przekraczaj maksymalnego napięcia dopuszczalnego dla oscyloskopu i zastosowanej sondy.
• Używaj urządzenia w temperaturze od -5 do 40C i przy wilgotności względnej poniżej 80%.
• Chroń urządzenie przed deszczem, mgłą, wilgocią, upadkiem i uszkodzeniami mechanicznymi.
• Przechowuj oscyloskop w suchym, czystym miejscu, z dala od bezpośredniego światła słonecznego.
