Tester USB-C FNIRSI FNB-C2 - miernik PD3.1, 20-bit ADC, 4-50V, 240W

Tester USB-C FNIRSI FNB-C2 do PD3.1 i pomiarów ładowania

FNIRSI FNB-C2 to tester USB-C PD3.1 do monitorowania napięcia, prądu, mocy, protokołów szybkiego ładowania i jakości zasilania w torze USB-C. Przydaje się w serwisie elektroniki, testowaniu ładowarek, przewodów USB-C, powerbanków, telefonów, tabletów i urządzeń z szybkim ładowaniem.

Urządzenie pracuje w zakresie 4-50V, mierzy prąd do 6.5A i moc do 240W. Dzięki zewnętrznemu przetwornikowi 20-bit ADC oraz rozdzielczości wskazań do 0.000001V / 0.000001A / 0.000001W pozwala wychwycić drobne różnice parametrów podczas testów ładowania.

Dla kogo jest ten tester?

• Dla serwisu GSM i elektroniki, który diagnozuje ładowarki, przewody USB-C i urządzenia mobilne.
• Dla użytkowników ładowarek PD, QC, UFCS, VOOC, SCP, FCP i VFCP, którzy chcą sprawdzić rzeczywiste parametry ładowania.
• Dla sklepów i działów QC, które chcą szybko weryfikować przewody USB-C, powerbanki i zasilacze.
• Dla hobbystów FPV i elektroniki, którzy używają ładowarek USB-C PD do zasilania sprzętu warsztatowego.

Dla kogo NIE jest?

• Nie jest to miernik do instalacji sieciowych AC 230V.
• Nie zastępuje laboratoryjnego, wzorcowanego przyrządu pomiarowego z certyfikatem kalibracji.
• Nie jest przeznaczony do testów poza zakresem 50V, 6.5A i 240W.

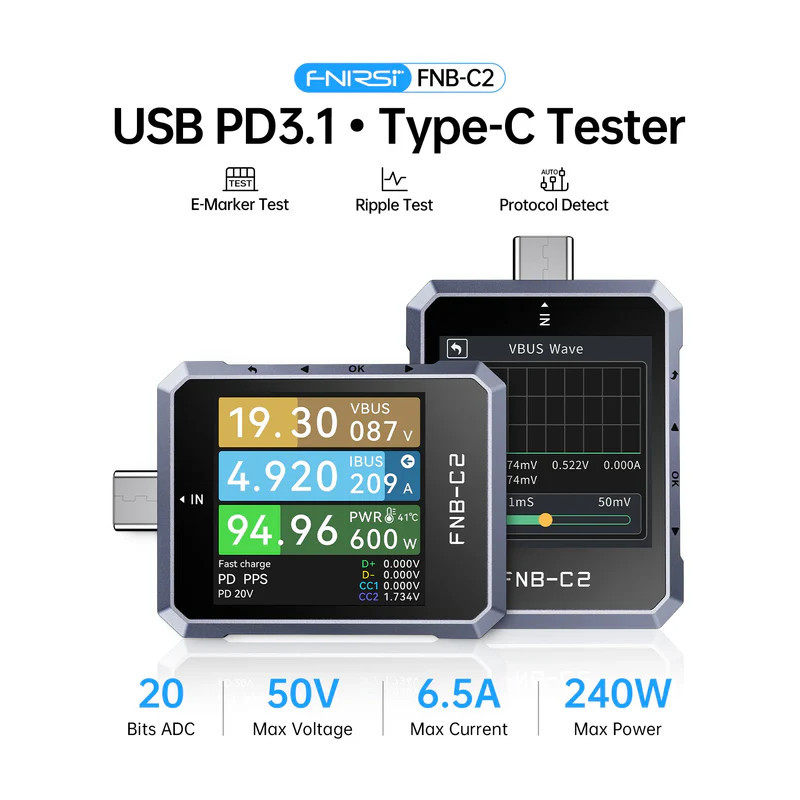

Najważniejsze cechy FNIRSI FNB-C2

• 20-bitowy ADC - wysoka rozdzielczość pomiaru napięcia, prądu i mocy.
• Zakres 4-50V, 0-6.5A, 0-240W - obsługa scenariuszy ładowania 100W, 140W i 240W.
• Obsługa PD3.1 EPR - zgodność z nowoczesnymi standardami szybkiego ładowania USB-C.
• Automatyczna detekcja protokołów - wykrywanie m.in. UFCS, QC, FCP, SCP, VOOC, SVOOC i VFCP.
• Test E-Marker - odczyt danych przewodu USB-C, w tym mocy, typu, długości, prędkości transmisji i wersji.
• Test tętnień i przebiegów - analiza stabilności zasilania oraz zakłóceń w torze USB-C.
• Rejestracja krzywych do 9 godzin - przydatna przy długich testach ładowarek i powerbanków.
• 10 grup statystyk energii - obliczanie pojemności, energii i czasu pracy w wielu zestawach danych.
• Ekran TFT-LCD 1.54 cala - kolorowy wyświetlacz 240 x 240 z automatycznym obrotem w 4 kierunkach.
• Połączenie z PC bez sterowników - port HID do analizy danych i aktualizacji firmware.

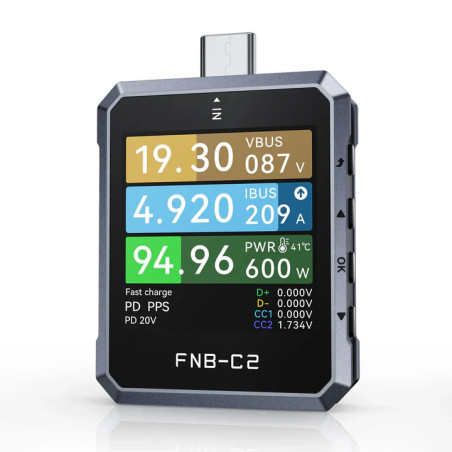

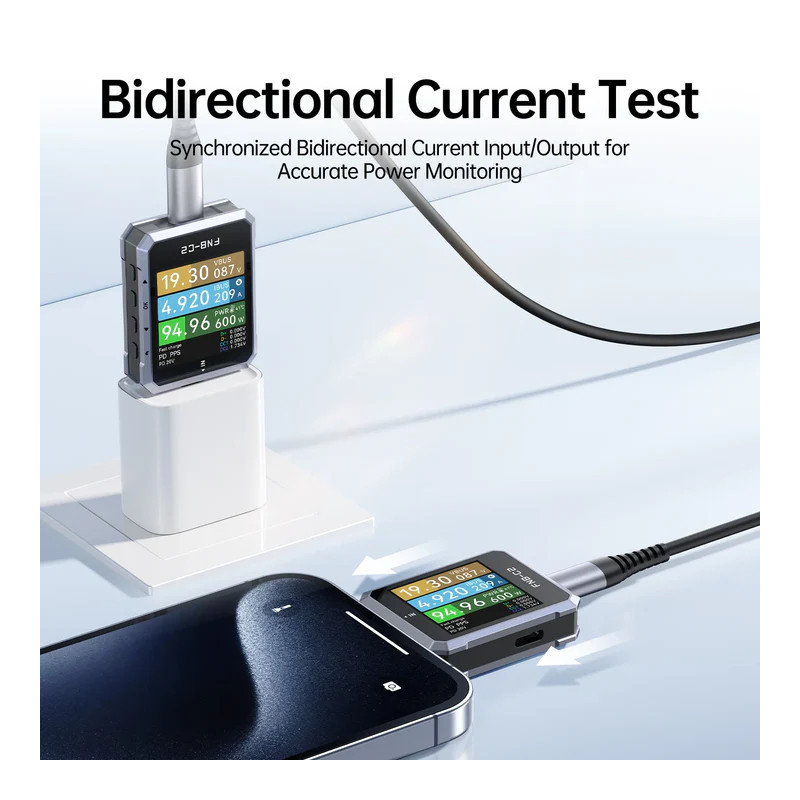

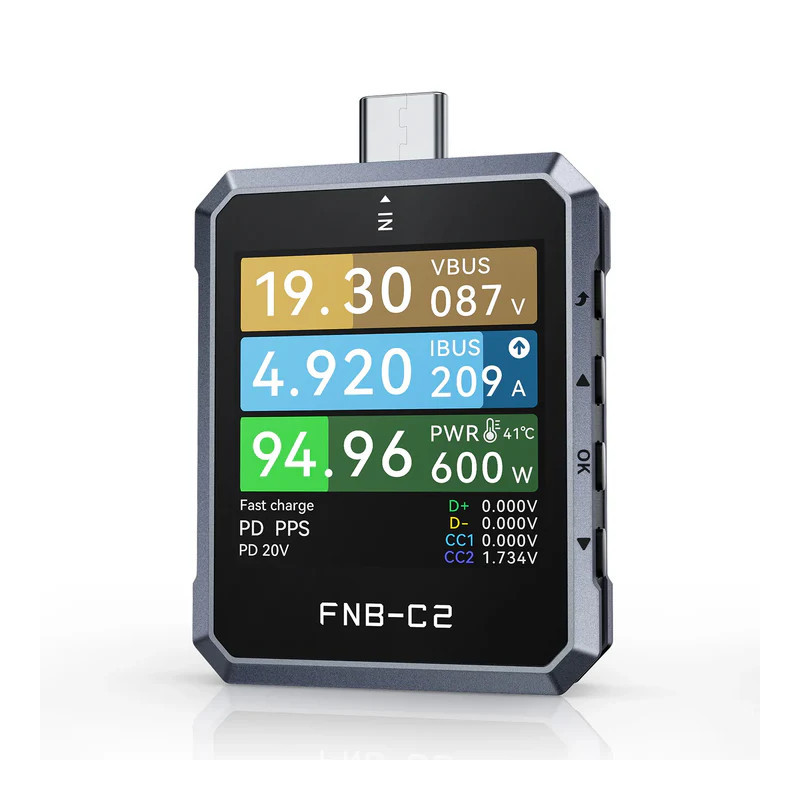

Pomiar napięcia, prądu i mocy w torze USB-C

FNB-C2 pozwala jednocześnie monitorować VBUS, IBUS i moc ładowania. To praktyczne przy diagnozowaniu sytuacji, w których ładowarka deklaruje wysoką moc, ale urządzenie realnie ładuje się wolniej.

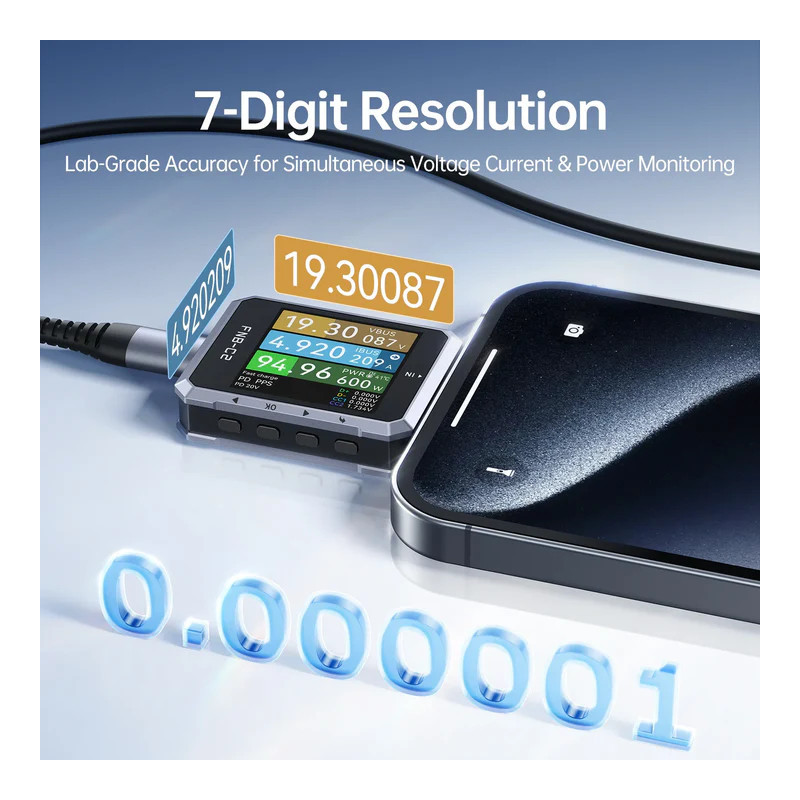

Rozdzielczość wskazań do 7 cyfr ułatwia obserwację zmian parametrów w czasie. W praktyce można sprawdzić, czy urządzenie stabilnie negocjuje szybkie ładowanie, czy zasilacz nie zrzuca mocy oraz czy kabel nie ogranicza całego zestawu.

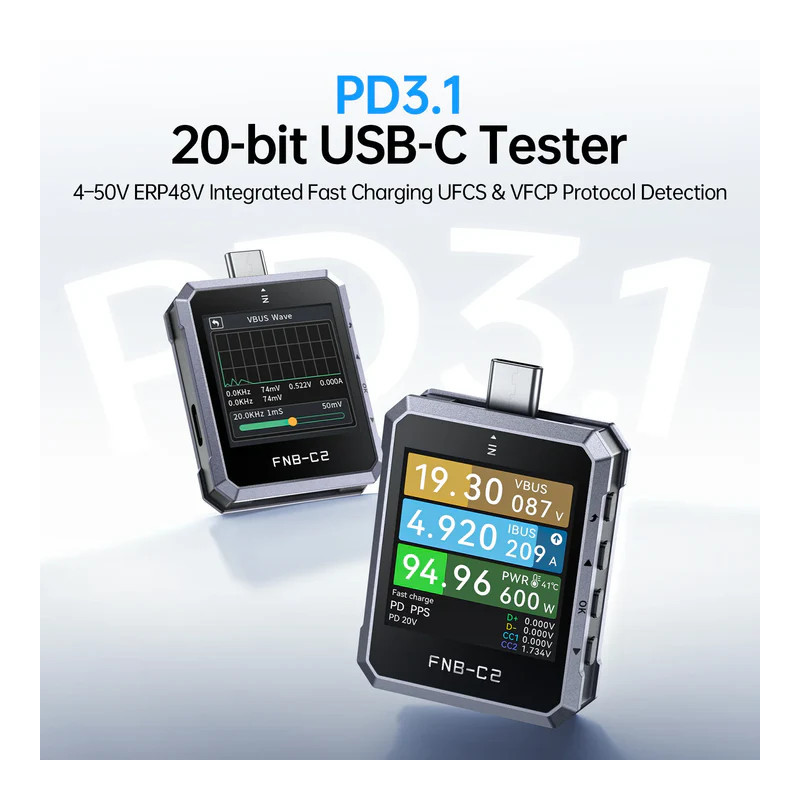

Obsługa protokołów szybkiego ładowania

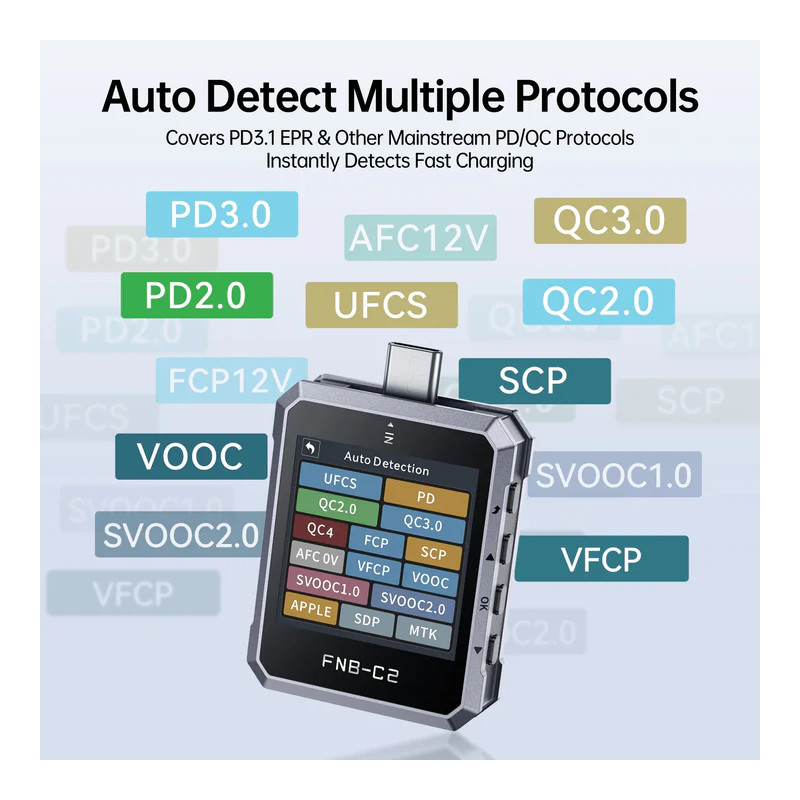

Tester obsługuje PD3.1 EPR oraz wiele popularnych protokołów szybkiego ładowania. Automatyczna detekcja skraca diagnostykę, bo urządzenie pokazuje, jaki standard został wykryty w danym połączeniu.

• USB Power Delivery: PD2.0, PD3.0, PD3.1 EPR
• Qualcomm Quick Charge: QC2.0, QC3.0, QC4, QC5
• Huawei: FCP, SCP
• OPPO: VOOC, SVOOC
• VIVO: VFCP
• UFCS: obsługa protokołu szybkiego ładowania UFCS

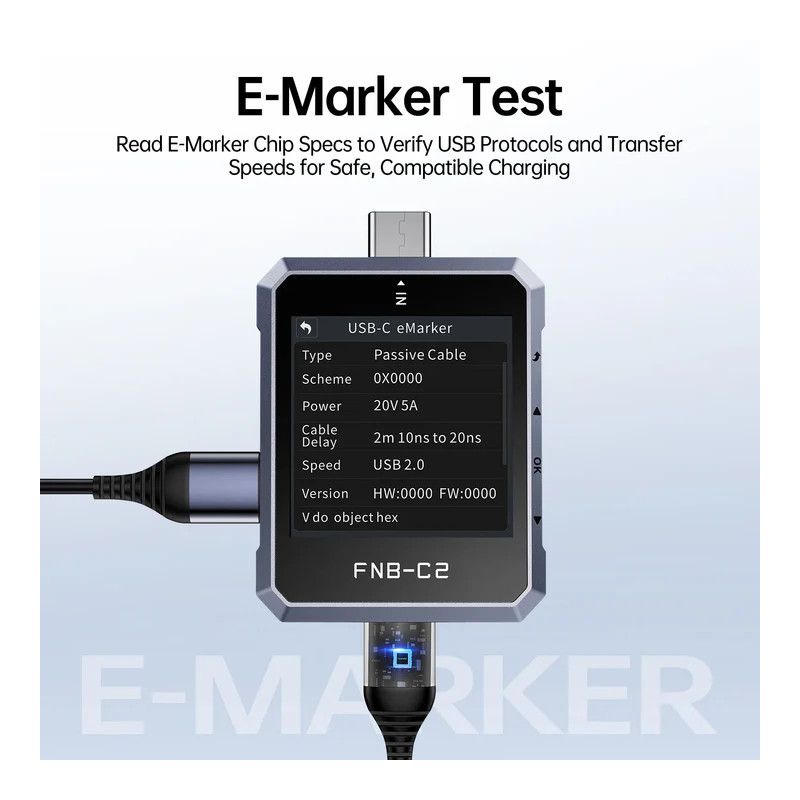

Test E-Marker przewodów USB-C

Funkcja E-Marker pozwala odczytać informacje zapisane w chipie przewodu USB-C. To ważne przy testach kabli 3A, 5A, 50V, EPR, TBT3 i TBT4.

W praktyce pomaga to sprawdzić, czy przewód faktycznie nadaje się do ładowania wysoką mocą. Jeżeli kabel nie ma odpowiedniego E-Marker lub obsługiwanej konfiguracji, może ograniczyć moc ładowania mimo użycia mocnej ładowarki.

Test tętnień, przebiegów i stabilności zasilania

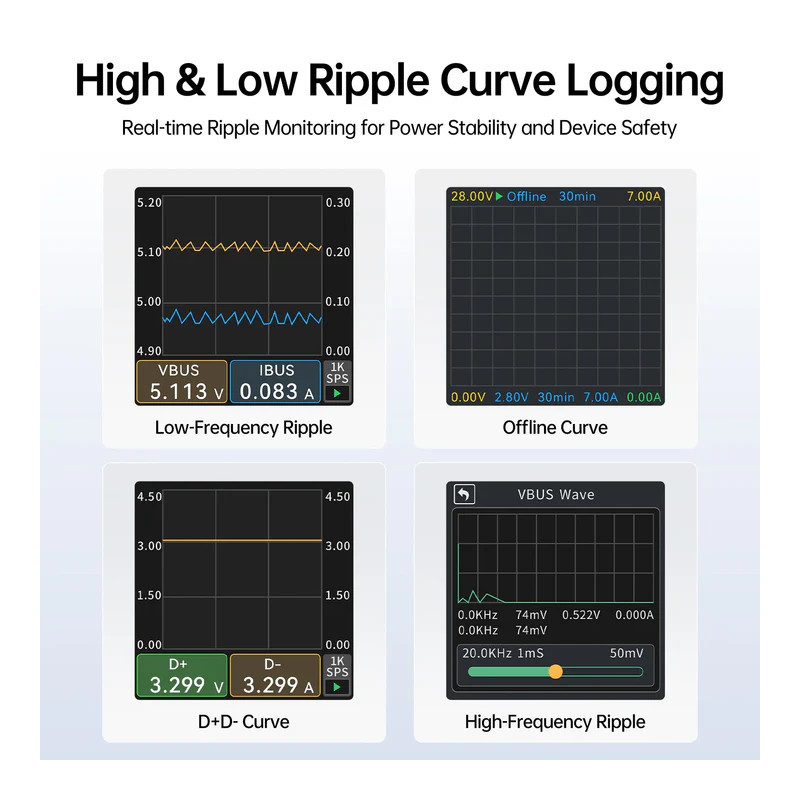

FNIRSI FNB-C2 obsługuje dwa tryby analizy przebiegów. Tryb wolny pozwala obserwować przebiegi napięcia, prądu oraz linii D+ i D-, a tryb szybki służy do analizy tętnień napięcia sprzężonych AC.

Tester może wyświetlać przebieg magistrali VBUS z regulacją częstotliwości od 20.0KHz do 2.0MHz. Jest to przydatne przy ocenie jakości ładowarki, stabilności zasilania oraz problemów z kompatybilnością szybkiego ładowania.

Rejestracja krzywych i test pojemności

Urządzenie umożliwia rejestrację krzywych napięcia i prądu do 9 godzin. Interwał zapisu można ustawić w zakresie 1-120 sekund, co ułatwia długie testy ładowania powerbanków, telefonów i tabletów.

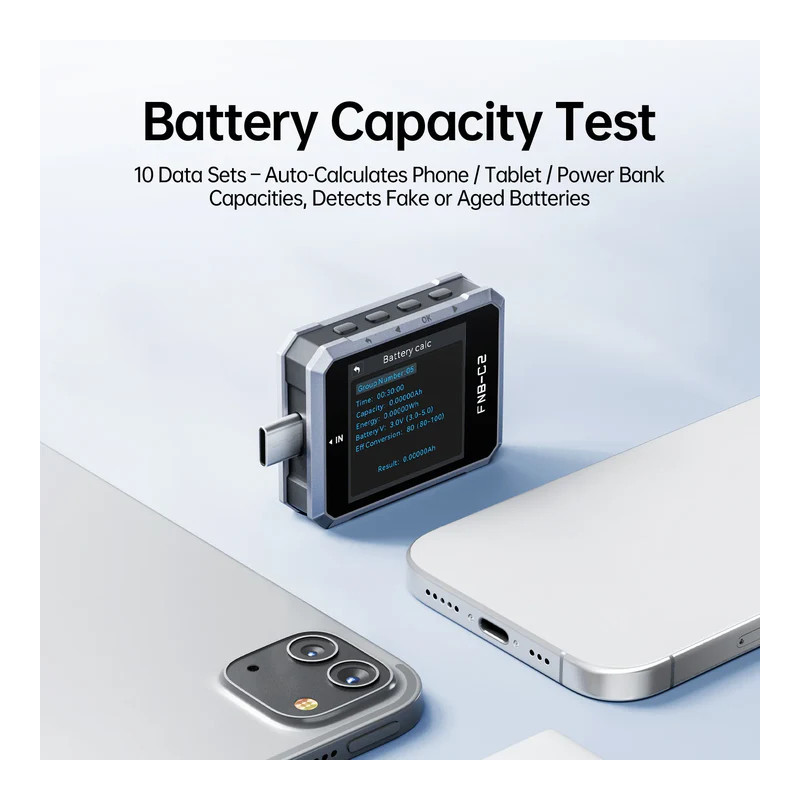

FNB-C2 udostępnia 10 przełączalnych zestawów statystyk dla pojemności, energii i czasu. Dzięki temu można oddzielnie analizować różne testy bez natychmiastowego kasowania poprzednich wyników.

Ekran, obrót obrazu i połączenie z komputerem

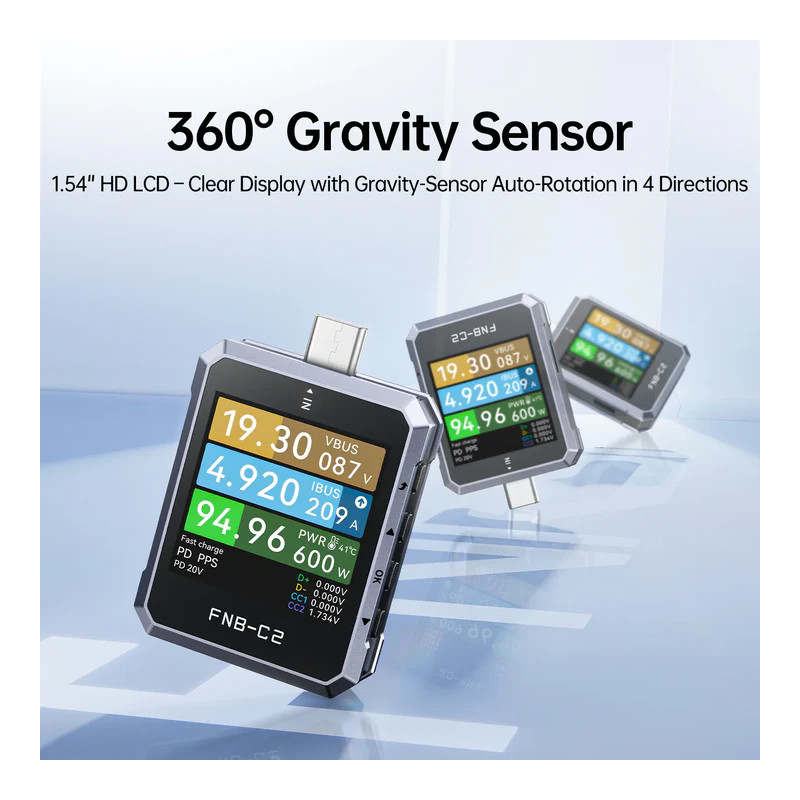

Kolorowy ekran 1.54 cala o rozdzielczości 240 x 240 pokazuje najważniejsze dane w czytelnej formie. Wbudowany czujnik położenia automatycznie obraca interfejs w 4 kierunkach, co ułatwia pracę przy różnych ustawieniach przewodów.

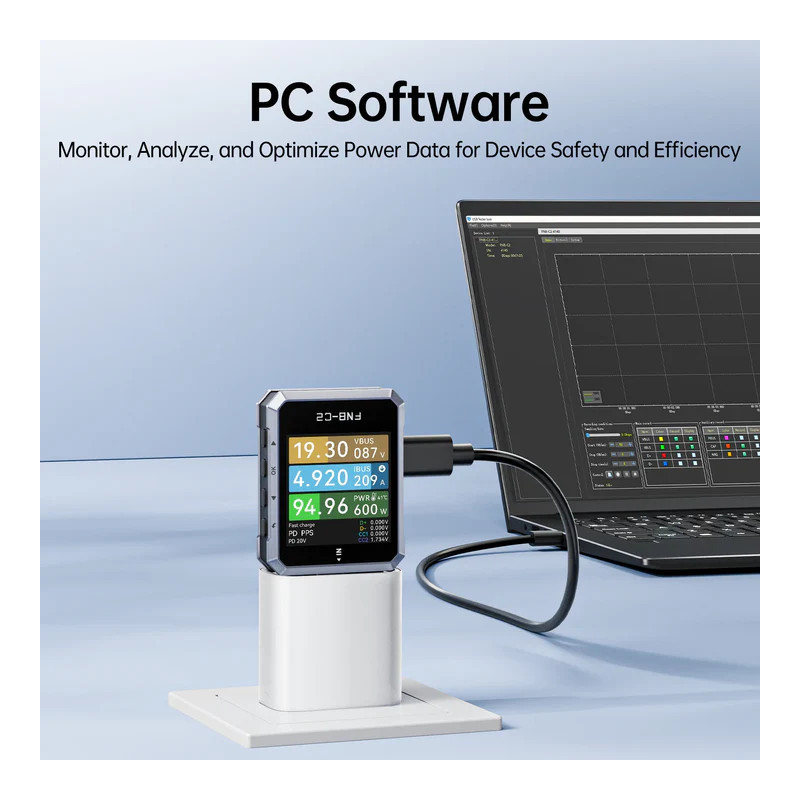

Port HID umożliwia połączenie z komputerem Windows lub Mac OS bez instalowania sterowników. Producent przewidział także obsługę aktualizacji firmware przez rozpoznanie urządzenia jako dysku USB.

Specyfikacja techniczna

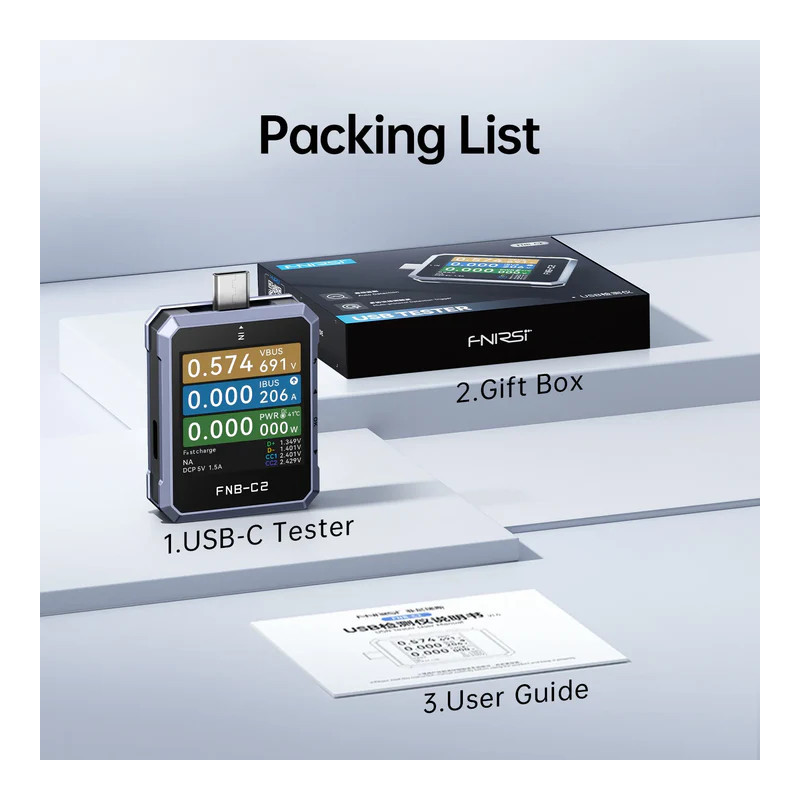

Zawartość zestawu

• Tester USB-C FNIRSI-C2 - 1 szt.
• Pudełko prezentowe - 1 szt.
• Instrukcja użytkownika - 1 szt.

FAQ - najczęściej zadawane pytania

Tak. Tester obsługuje PD3.1 EPR i zakres pomiaru do 50V oraz 240W, więc nadaje się do analizy nowoczesnych scenariuszy szybkiego ładowania USB-C.

Tak. Funkcja E-Marker Test pozwala odczytać informacje o przewodzie, takie jak typ, moc, długość, prędkość transmisji i wersja. To przydatne przy weryfikacji kabli 100W i 240W.

Tak. Tester obsługuje analizę przebiegów i tętnień, w tym tryb wolny oraz szybki test ripple. Dzięki temu można ocenić stabilność zasilania i jakość pracy ładowarki.

Tak. Producent podaje obsługę połączenia HID z komputerami Windows i Mac OS bez instalowania sterowników. Połączenie służy do analizy danych oraz aktualizacji firmware.

Nie. Tester mierzy i analizuje parametry oraz protokoły w torze USB-C. Rzeczywista moc zależy od ładowarki, kabla, urządzenia odbiorczego i uzgodnionego protokołu ładowania.

Rada eksperta Avifly: Przy testach 140W i 240W używaj przewodu USB-C z potwierdzonym E-Markerem 5A / 240W. Słaby kabel może ograniczyć moc ładowania i dać fałszywy obraz możliwości ładowarki.
