Miernik LCR ESR FNIRSI LCR-ST2 100K - pęseta pomiarowa SMD, 100 kHz, USB-C Standard/Plus

Miernik LCR ESR FNIRSI LCR-ST2 100K do komponentów SMD i THT

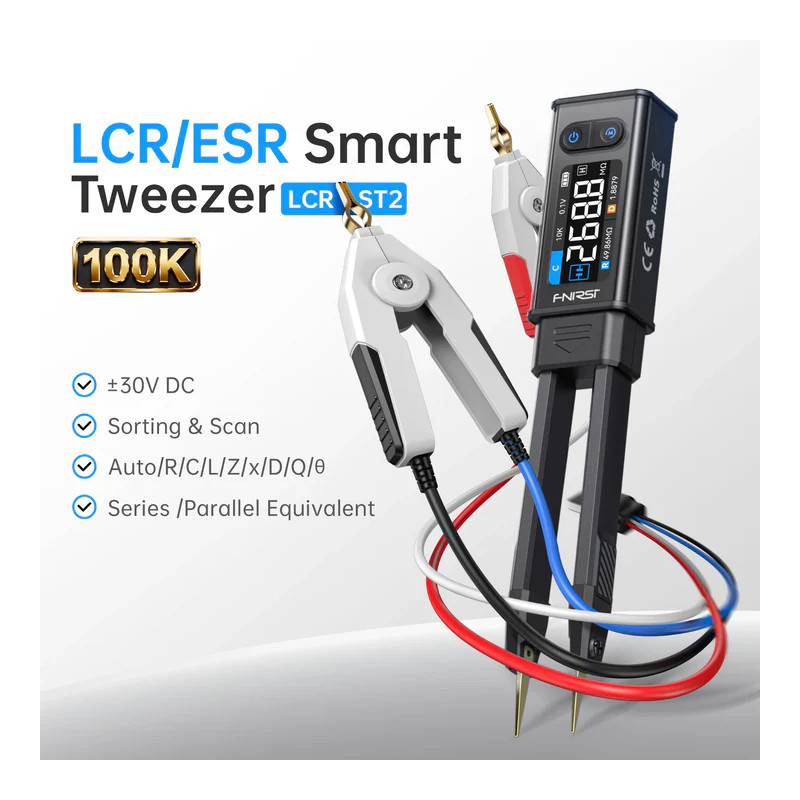

FNIRSI LCR-ST2 100K to kompaktowy miernik LCR/ESR w formie pęsety pomiarowej, przeznaczony do szybkiej identyfikacji i pomiaru rezystorów, kondensatorów, cewek, diod oraz napięcia do ±30 V. Sprawdza się przy serwisie elektroniki, selekcji elementów SMD, kontroli części w warsztacie FPV i diagnostyce obwodów PCB.

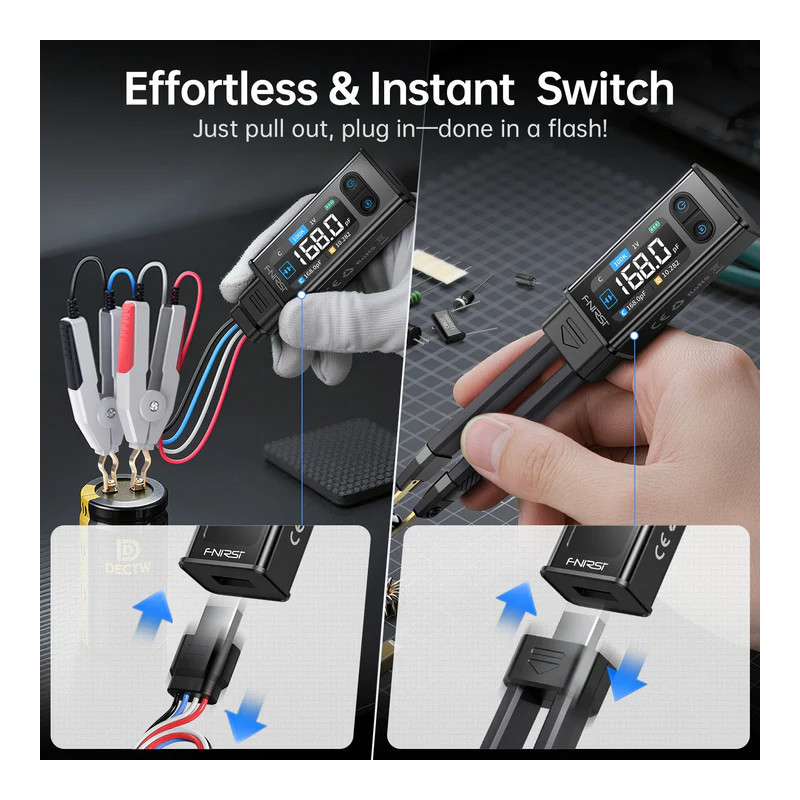

Urządzenie łączy tryb pęsety do małych elementów z możliwością pracy z klipsami Kelvin w wariancie Plus. Dzięki temu jeden miernik może obsłużyć zarówno drobne komponenty SMD, jak i większe elementy przewlekane lub elementy wyjęte z układu.

Najważniejsze cechy

• Pomiar R/C/L: rezystancja od 10 mOhm do 10 MOhm, pojemność od 1 pF do 22 mF oraz indukcyjność od 1 uH do 10 H.
• Pomiar ESR i parametrów dodatkowych: urządzenie pokazuje m.in. D, Q, Z, X, theta i ESR, co pomaga ocenić zachowanie elementu, a nie tylko jego wartość nominalną.

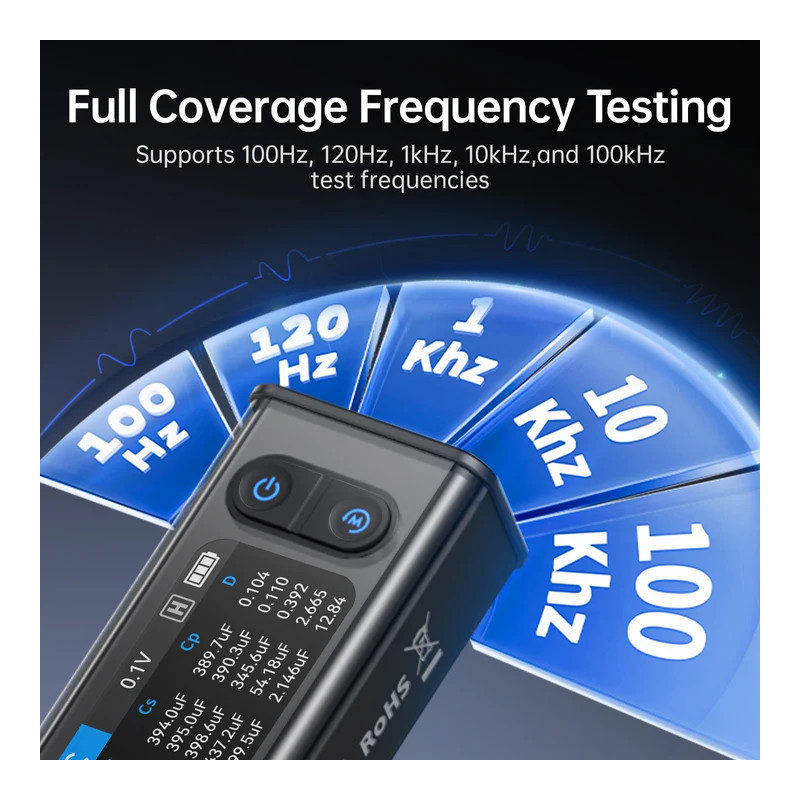

• 5 częstotliwości testowych: 100 Hz, 120 Hz, 1 kHz, 10 kHz i 100 kHz pozwala dobrać warunki pomiaru do typu elementu.

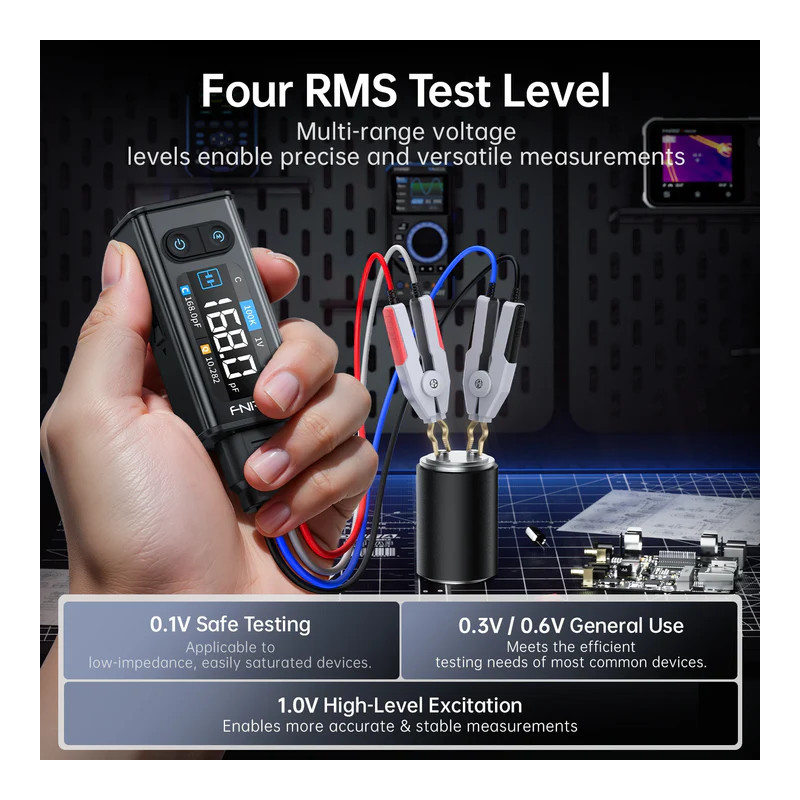

• 4 poziomy RMS: 0.1 V, 0.3 V, 0.6 V i 1.0 V dają większą kontrolę nad pomiarem elementów o różnej impedancji i podatności na nasycenie.
• Tryb szeregowy i równoległy: miernik wyświetla wartości w modelu szeregowym i równoległym, co pomaga ograniczyć wpływ parametrów pasożytniczych.
• Inteligentne sortowanie: funkcja porównywania z wartościami nominalnymi i tolerancją ułatwia szybką selekcję elementów OK/NG.
• Automatyczne rozpoznawanie R/C/L: miernik sam identyfikuje typ badanego elementu i pokazuje główne parametry na ekranie.

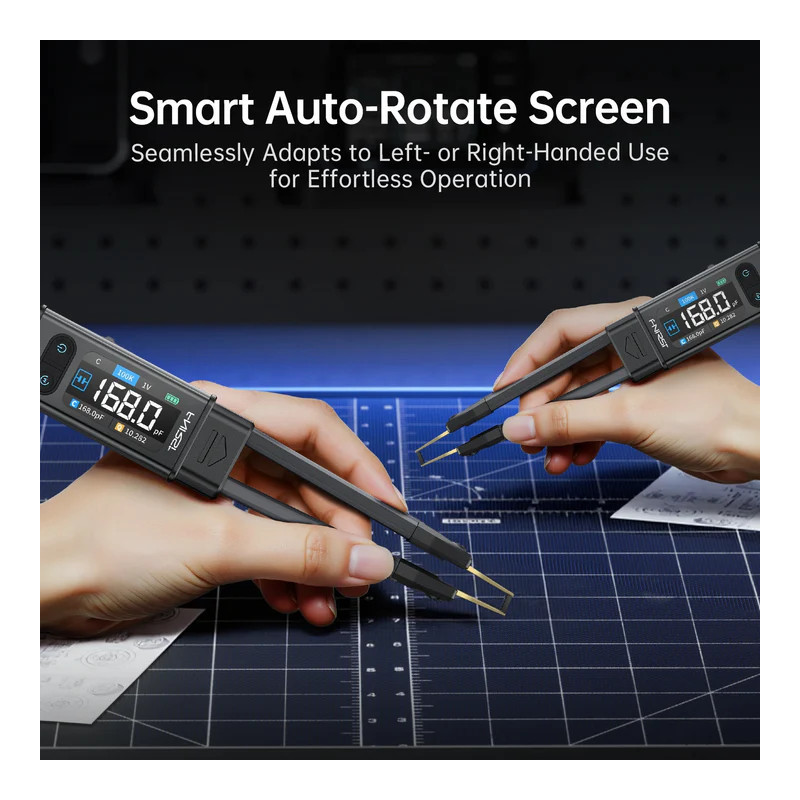

• Kolorowy ekran 1.47 cala: czytelny wyświetlacz HD z automatyczną rotacją ułatwia pracę osobom prawo- i leworęcznym.
• Zasilanie akumulatorowe: wbudowany akumulator 300 mAh, ładowanie przez USB-C i czas pracy około 3 godzin.

Największe zalety w praktyce serwisowej

• Szybka kontrola elementów SMD: forma pęsety pozwala chwycić element bez dokładania osobnych przewodów pomiarowych.
• Wygodne sprawdzanie kondensatorów: pomiar pojemności i ESR pomaga ocenić, czy kondensator nadaje się do dalszego użycia.
• Selekcja elementów pod tolerancję: tryb sortowania przyspiesza kompletowanie rezystorów, cewek i kondensatorów do serii napraw lub montażu.
• Lepsza kontrola pomiaru: różne częstotliwości i poziomy testowe pozwalają porównywać zachowanie elementu w różnych warunkach.

Dla kogo jest ten miernik?

• Dla serwisantów elektroniki, którzy często sprawdzają rezystory, kondensatory, cewki i diody.
• Dla osób pracujących z płytkami PCB, elektroniką FPV, zasilaniem, ESC, kontrolerami lotu i układami SMD.
• Dla hobbystów, którzy chcą szybko identyfikować elementy bez czytania małych oznaczeń na obudowie.
• Dla warsztatów, które sortują elementy według wartości i tolerancji.

Dla kogo NIE jest?

• Nie jest to miernik do pomiarów wysokiego napięcia - zakres pomiaru napięcia wynosi ±30 V.
• Nie zastępuje dużego, laboratoryjnego mostka LCR, jeśli wymagane jest wzorcowanie lub dokumentowana dokładność metrologiczna.
• Nie jest przeznaczony do pomiaru R/C/L w zasilanych układach - elementy powinny być rozładowane przed pomiarem.
• Nie jest optymalnym wyborem jako jedyny multimetr warsztatowy, ponieważ jego główne zastosowanie to diagnostyka LCR/ESR i elementy elektroniczne.

Tryby pomiarowe i funkcje diagnostyczne

Pomiar R, C, L oraz ESR

LCR-ST2 mierzy rezystancję, pojemność i indukcyjność w szerokich zakresach. Dla serwisu elektroniki szczególnie przydatny jest pomiar ESR, który pomaga ocenić kondycję kondensatorów, zwłaszcza w układach zasilania i filtracji.

Poza wartością główną miernik pokazuje parametry pomocnicze, takie jak D, Q, Z, X, theta i ESR. W praktyce pozwala to lepiej zrozumieć, czy element zachowuje się jak poprawny kondensator, cewka lub rezystor, czy jego parametry są już poza oczekiwanym zakresem.

Pięć częstotliwości testowych

Dostępne częstotliwości 100 Hz, 120 Hz, 1 kHz, 10 kHz i 100 kHz pozwalają dopasować pomiar do badanego elementu. Niska częstotliwość jest przydatna przy dużych pojemnościach i indukcyjnościach, a wyższa częstotliwość pomaga analizować mniejsze elementy oraz ich zachowanie w warunkach bliższych pracy układów elektronicznych.

Cztery poziomy RMS

Poziomy testowe 0.1 V, 0.3 V, 0.6 V i 1.0 V pozwalają dobrać pobudzenie do badanego elementu. Niższy poziom może być bezpieczniejszy dla elementów o niskiej impedancji lub podatnych na nasycenie, a wyższy może poprawić stabilność odczytu w typowych zastosowaniach warsztatowych.

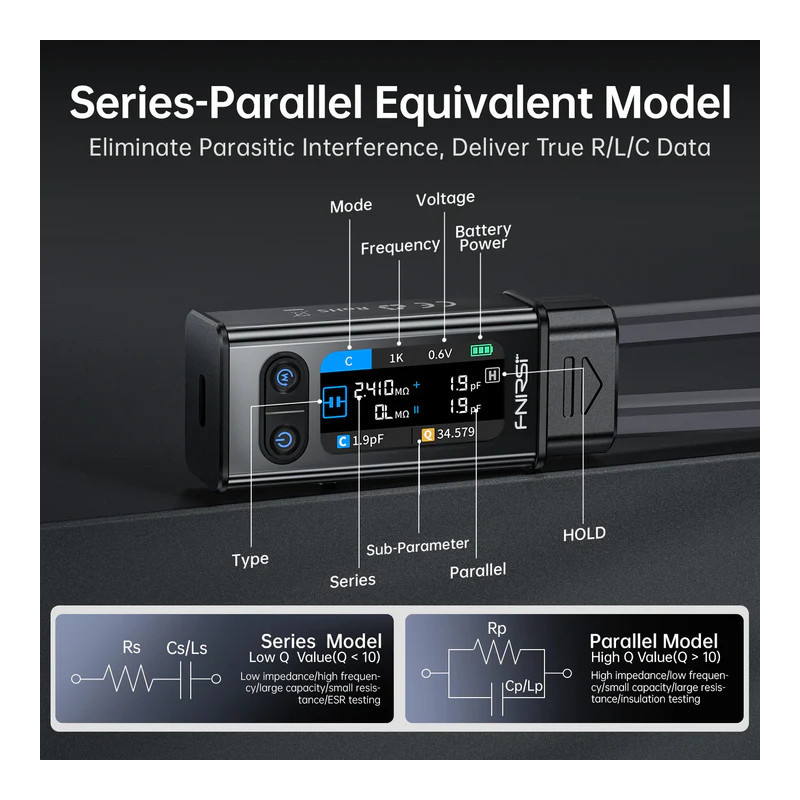

Model szeregowy i równoległy

Miernik obsługuje model szeregowy i równoległy, co ułatwia interpretację wyników dla różnych typów elementów. Model szeregowy jest zwykle użyteczny przy niskiej dobroci Q, a model równoległy przy wysokiej dobroci Q, dlatego taka funkcja pomaga uniknąć błędnej interpretacji wyniku.

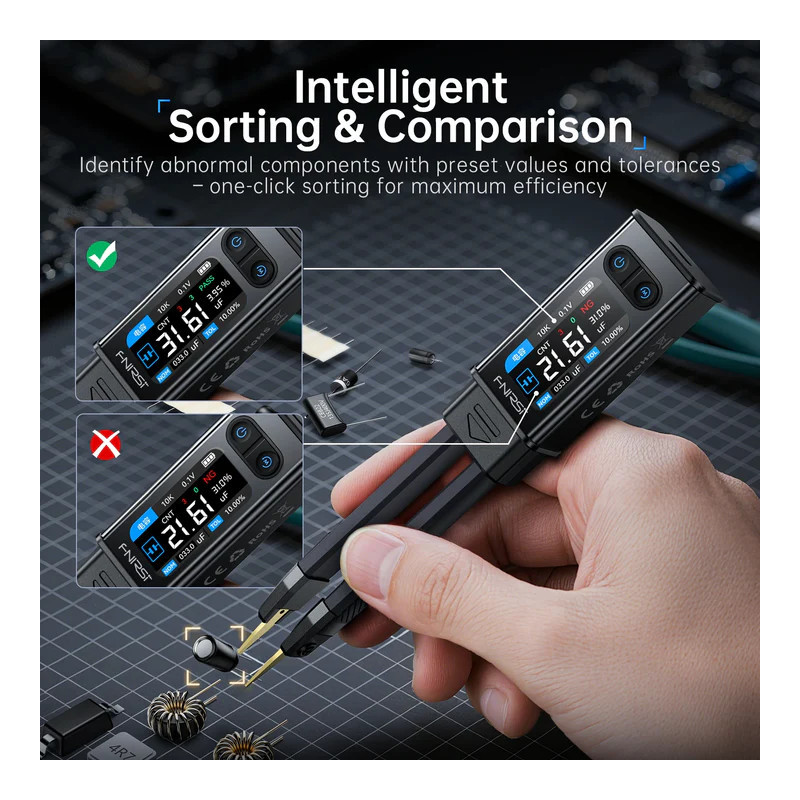

Sortowanie i porównywanie elementów

Funkcja sortowania pozwala ustawić wartość nominalną i tolerancję, a następnie szybko kwalifikować elementy jako zgodne lub niezgodne. To praktyczne rozwiązanie przy kompletowaniu serii rezystorów, kondensatorów lub cewek, szczególnie gdy elementy są luźne, słabo opisane albo pochodzą z demontażu.

Specyfikacja techniczna

Zakresy dokładności według producenta

Dokładność zależy od zakresu pomiarowego i wybranej częstotliwości. W wybranych zakresach producent podaje dokładność do 0.5 procent ±3 cyfry, a w zakresach skrajnych wartości do 5 procent ±3 cyfry.

Zawartość zestawu

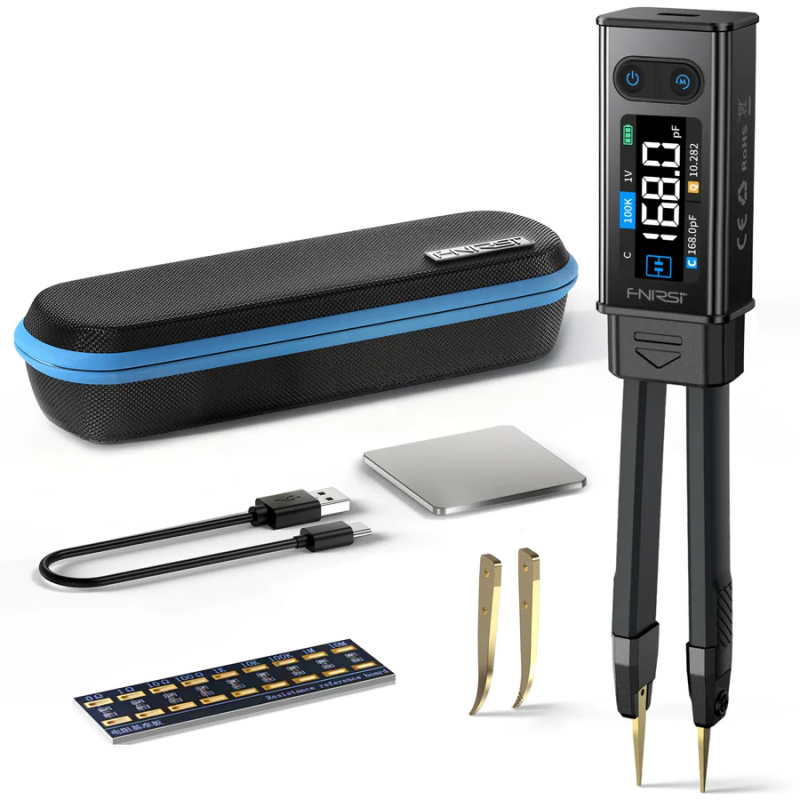

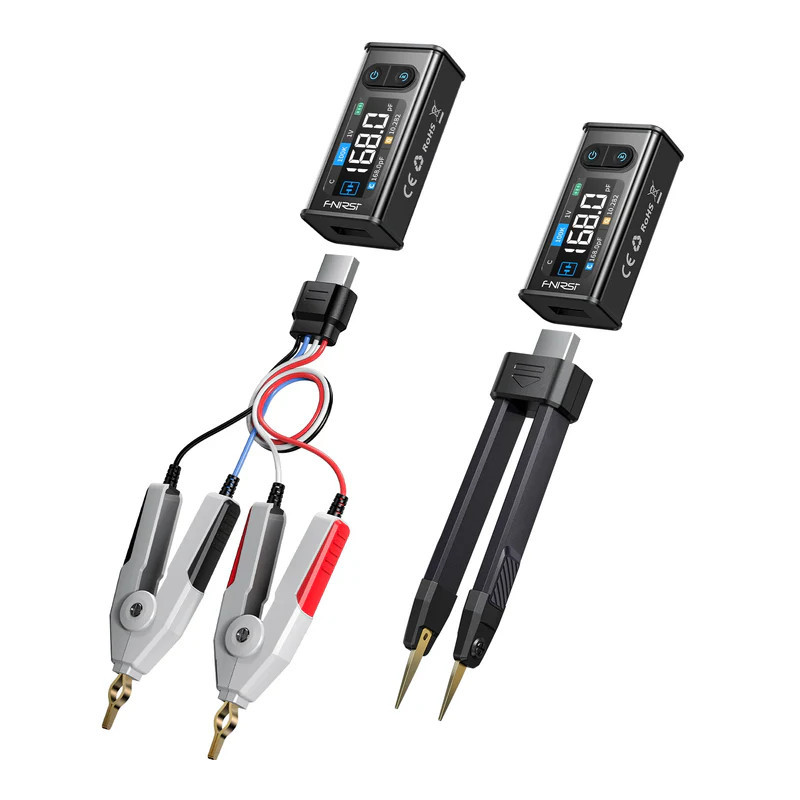

Wariant Std

• Miernik FNIRSI LCR-ST2 w formie pęsety
• Etui do przechowywania

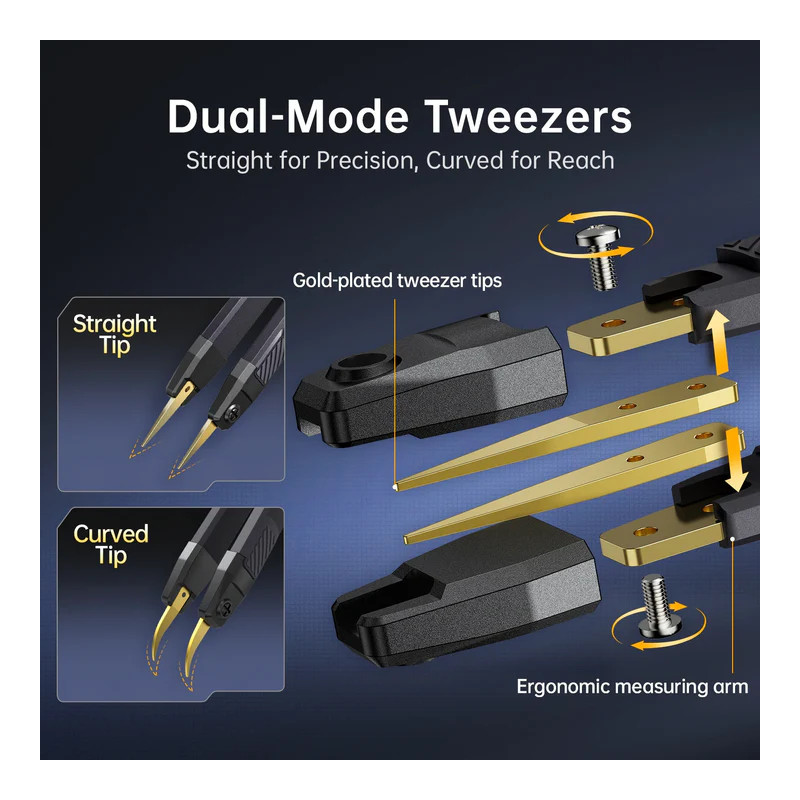

• Końcówki zakrzywione
• Płytka zwierająca
• Kabel USB-C

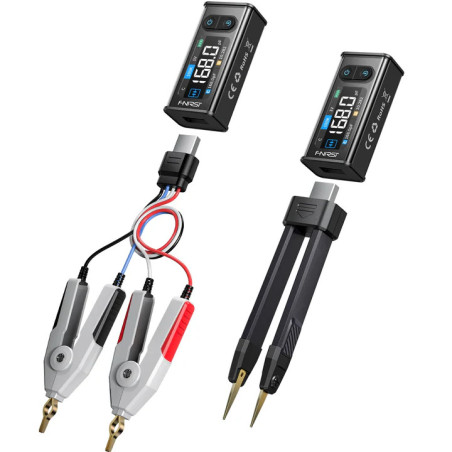

Wariant Plus

• Miernik FNIRSI LCR-ST2 w formie pęsety
• Etui do przechowywania
• Końcówki zakrzywione
• Płytka zwierająca
• Przewody pomiarowe z klipsami Kelvin
• Kabel USB-C

FAQ - najczęściej zadawane pytania

Tak. Urządzenie obsługuje pomiar ESR oraz parametry D, Q, Z, X i theta. To przydatne przy sprawdzaniu kondensatorów w układach zasilania, filtracji i elektronice serwisowej.

Miernik obsługuje 5 częstotliwości testowych: 100 Hz, 120 Hz, 1 kHz, 10 kHz i 100 kHz. Dzięki temu można dobrać warunki pomiaru do rezystorów, kondensatorów i cewek o różnych parametrach.

Wariant Std zawiera miernik, etui, końcówki zakrzywione, płytkę zwierającą i kabel. Wariant Plus dodaje przewody pomiarowe z klipsami Kelvin, przydatne przy większych elementach i pomiarach czteroprzewodowych.

Pomiar napięcia jest dostępny do ±30 V, ale pomiary R/C/L i ESR należy wykonywać na rozładowanych elementach. Praca na zasilonym obwodzie może zafałszować wynik albo uszkodzić miernik.

Rada eksperta Avifly: Przed pomiarem kondensatorów zawsze je rozładuj, a przed pomiarami niskiej rezystancji użyj płytki zwierającej do kompensacji przewodów i końcówek. Przy większych elementach wybierz wariant Plus z klipsami Kelvin, bo pęseta jest najwygodniejsza głównie przy SMD.
