Złącza zasilające AMASS XT60H - para męskie i żeńskie, 35A, montaż lutowany

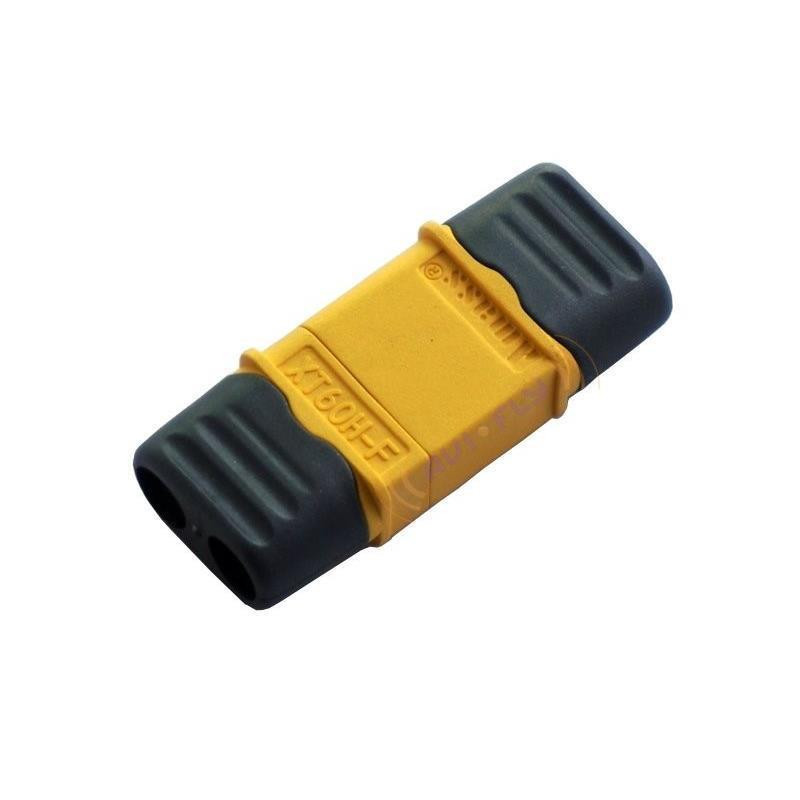

Złącza zasilające AMASS XT60H - komplet męski i żeński

AMASS XT60H to para dwupinowych złączy zasilających przeznaczonych do wykonywania połączeń przewód-przewód w instalacjach prądu stałego. Komplet składa się ze złącza męskiego XT60H-M oraz żeńskiego XT60H-F i jest przystosowany do lutowania przewodów o rozmiarze do 12 AWG.

Wersja XT60H wykorzystuje tylną osłonę części lutowanych, która porządkuje wyprowadzenie przewodu i ogranicza możliwość przypadkowego kontaktu z odsłoniętymi połączeniami. Złącza mogą być stosowane w modelach RC, dronach, pakietach akumulatorowych, regulatorach obrotów oraz projektach elektroniki zasilającej.

Dla kogo jest ten komplet?

• Buduję przewód zasilający zakończony kompletnym złączem XT60H
• Potrzebuję złącza męskiego i żeńskiego do instalacji przewód-przewód
• Stosuję przewód o rozmiarze do 12 AWG

Dla kogo NIE jest?

• Potrzebuję wyłącznie jednej strony złącza - wybierz osobno XT60H-F lub XT60H-M
• Instalacja wymaga złącza wodoodpornego - stopień ochrony tego modelu to IP40
• Potrzebuję złącza do montażu bezpośrednio na płytce PCB

Najważniejsze cechy

• Komplet XT60H-F i XT60H-M - obie strony połączenia w jednym zestawie
• Maksymalny prąd znamionowy 35 A przy przewodzie 12 AWG i warunkach pomiarowych producenta
• Napięcie probiercze 500 V DC
• Pozłacane styki ze stopu miedzi - połączenie przeznaczone do instalacji zasilających
• Obudowa z poliamidu PA o klasie palności UL94 V-0
• Montaż przewodu przez lutowanie

Specyfikacja techniczna

• Producent: AMASS
• Seria: XT60H
• Modele w komplecie: XT60H-F i XT60H-M
• Liczba pinów: 2
• Prąd znamionowy: 35 A max przy 12 AWG i przyroście temperatury do 85 K
• Napięcie probiercze: 500 V DC
• Rezystancja izolacji: co najmniej 2000 MΩ
• Temperatura pracy: od -20°C do 120°C
• Zalecany przewód: 12 AWG
• Sposób podłączenia przewodu: lutowanie
• Materiał obudowy: poliamid PA
• Materiał styków: stop miedzi, pozłacany
• Stopień ochrony: IP40
• Klasa palności: UL94 V-0
• Odporność na mgłę solną: 48 godzin
• Deklarowana trwałość mechaniczna: 100 cykli

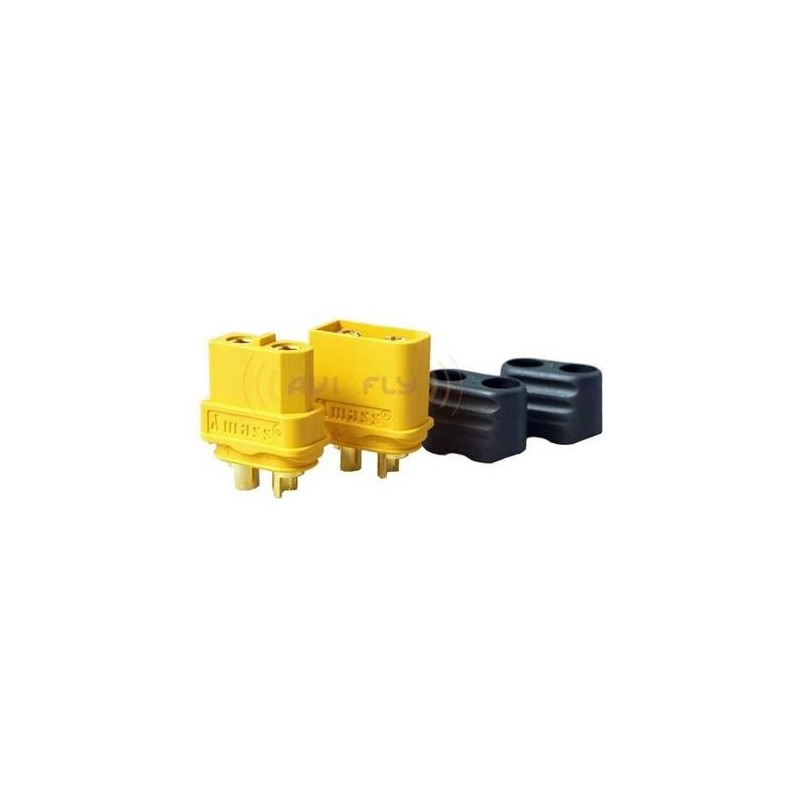

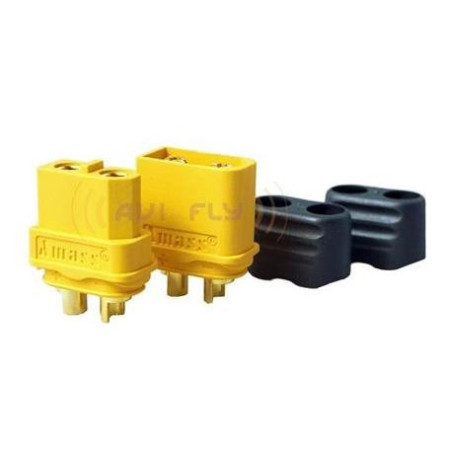

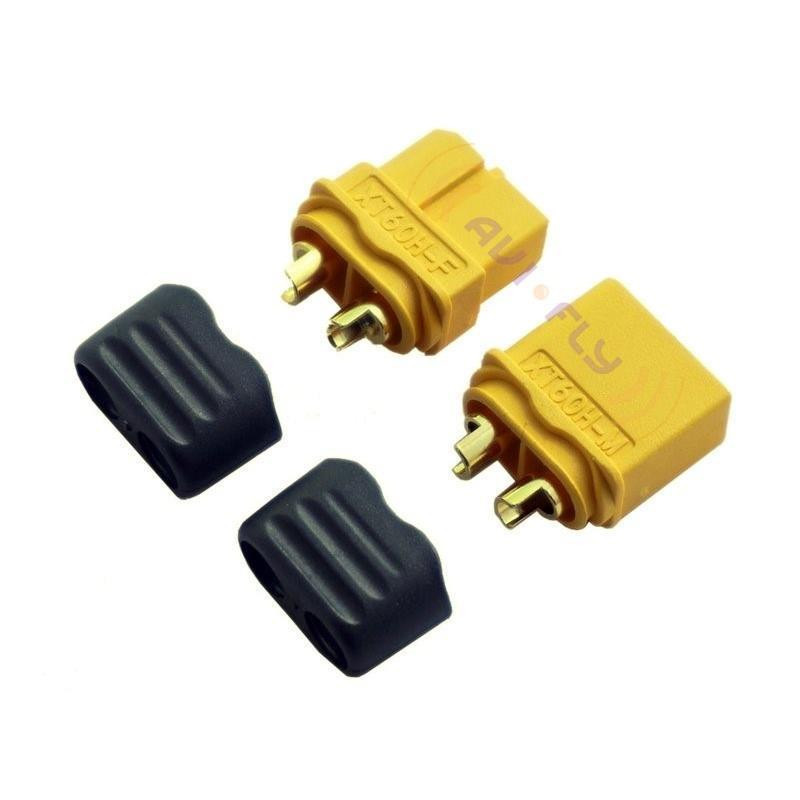

Zawartość zestawu

• 1x złącze żeńskie AMASS XT60H-F
• 1x złącze męskie AMASS XT60H-M

Najczęściej zadawane pytania

Wersja XT60H jest wyposażona w tylną osłonę części lutowanych. Poprawia ona izolację oraz prowadzenie przewodu za złączem.

Nie. Przewody należy dobrać i przylutować osobno. Producent podaje przewód 12 AWG jako rozmiar odniesienia dla deklarowanych parametrów prądowych.

Nie. Producent deklaruje stopień ochrony IP40, dlatego złącze nie jest przeznaczone do pracy w wodzie ani w miejscu narażonym na bezpośrednie zalanie.

Rada eksperta Avifly: Podczas lutowania połącz obie części złącza ze sobą. Druga część stabilizuje styki i ogranicza ryzyko ich przesunięcia wskutek zbyt długiego nagrzewania.
