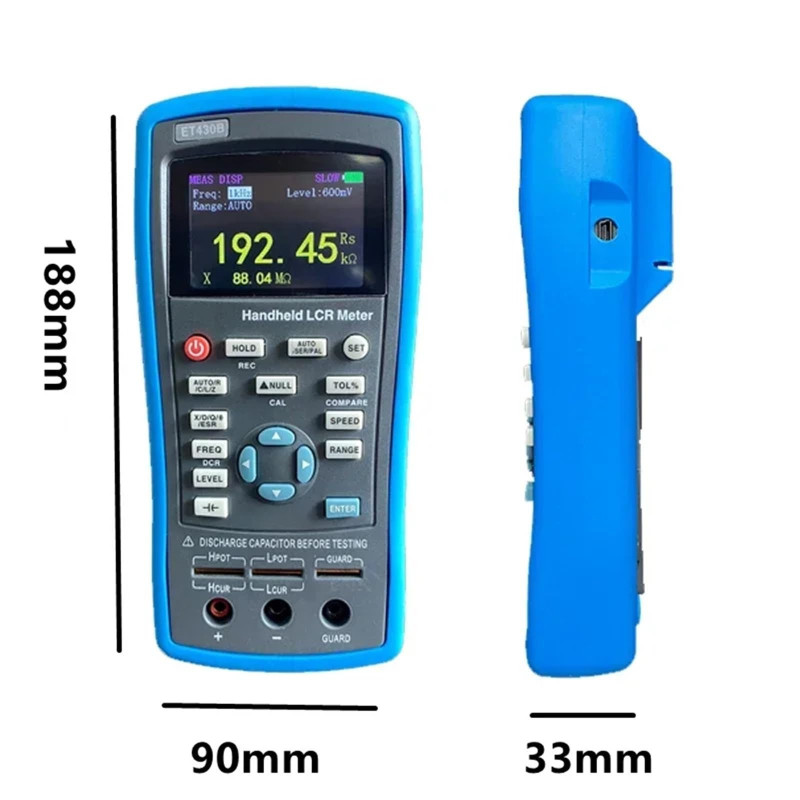

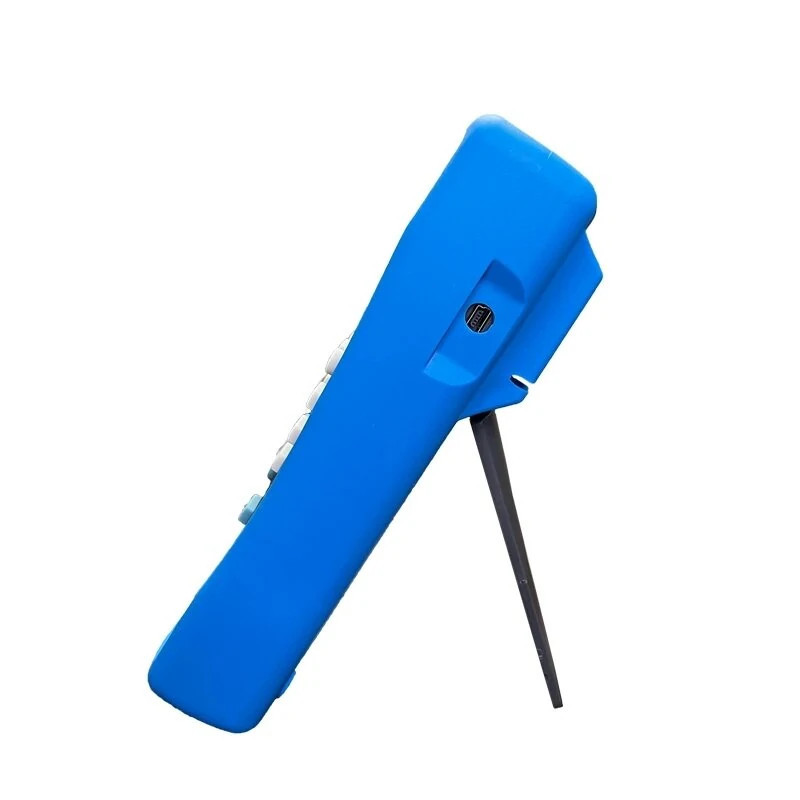

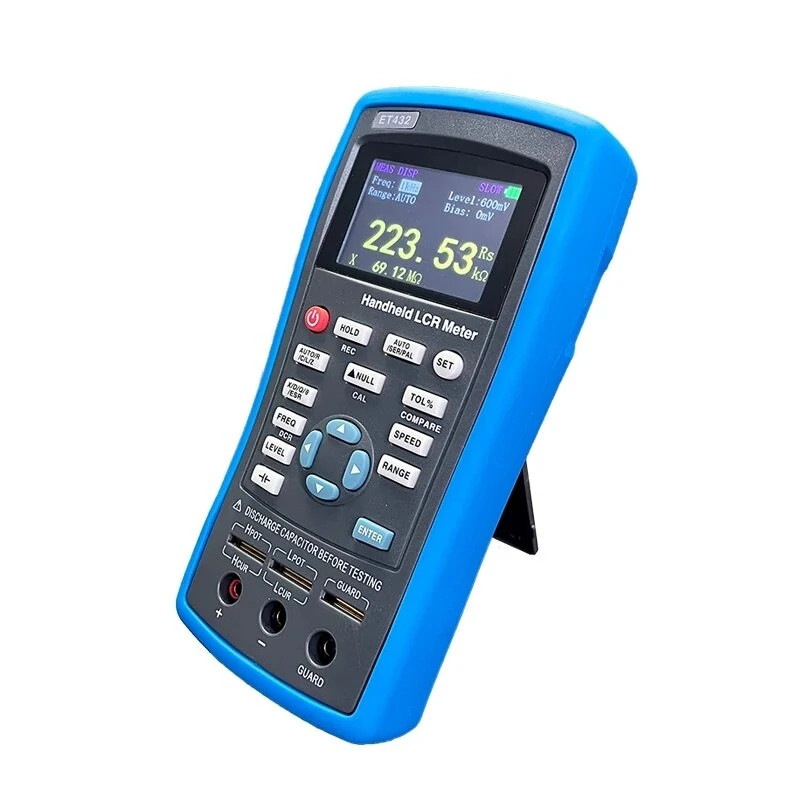

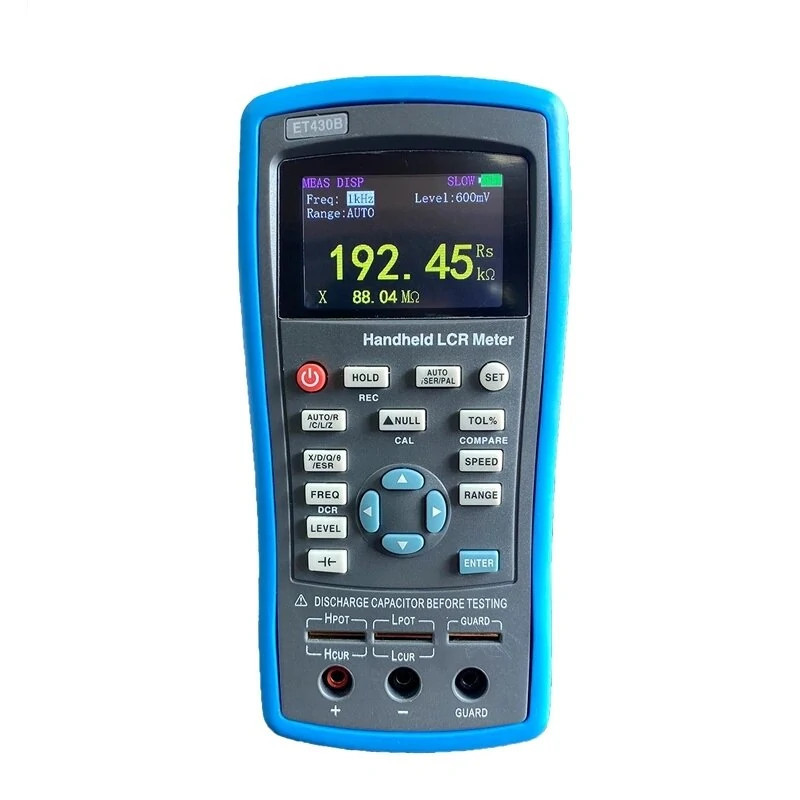

Przenośny miernik LCR East Tester ET431 i ET432
East Tester serii ET43 to przenośny miernik LCR przeznaczony do pomiaru indukcyjności, pojemności, rezystancji i impedancji elementów elektronicznych. Urządzenie mierzy również parametry pomocnicze, takie jak ESR, dobroć Q, współczynnik strat D, reaktancja X i kąt fazowy.
Produkt jest dostępny w wariantach ET431 i ET432. Obie wersje zapewniają podstawową dokładność 0,2%, natomiast ET432 rozszerza zakres częstotliwości testowych o 40 kHz i 100 kHz.
Dla kogo jest ten miernik?
- Dla serwisów elektroniki diagnozujących kondensatory, cewki i rezystory
- Dla elektroników kontrolujących parametry elementów przed montażem
- Dla osób sortujących komponenty według wartości nominalnej i tolerancji
- Dla laboratoriów i warsztatów potrzebujących mobilnego miernika LCR z komunikacją USB
Dla kogo NIE jest?
- Dla osób chcących wykonywać pomiary bezpośrednio w zasilonym układzie
- Dla zastosowań wymagających częstotliwości testowej wyższej niż 100 kHz
- Dla użytkowników wymagających płynnej regulacji częstotliwości - ET431 i ET432 pracują na ustalonych częstotliwościach
Najważniejsze cechy
- Podstawowa dokładność 0,2% - umożliwia kontrolę i selekcjonowanie elementów elektronicznych
- Pomiar głównych parametrów L, C, R i Z oraz parametrów dodatkowych X, D, Q, kąta fazowego i ESR
- Tryb DCR do pomiaru rezystancji stałoprądowej cewek i innych elementów
- Oddzielny tryb pomiaru kondensatorów elektrolitycznych
- Poziom sygnału testowego 0,1 V, 0,3 V, 0,6 V lub 1 Vrms
- Wewnętrzne napięcie polaryzacji regulowane od 0 do 500 mV z krokiem 1 mV
- Automatyczny lub ręczny wybór zakresu oraz trzy prędkości odczytu
- Korekcja zwarcia i rozwarcia ograniczająca wpływ przewodów pomiarowych
- Komparator tolerancji oraz rejestrowanie wartości minimalnej, maksymalnej i średniej
- Kolorowy ekran TFT LCD 2,8 cala
- Komunikacja z komputerem przez USB i obsługa poleceń SCPI
Dostępne wersje
- ET431: częstotliwości testowe 100 Hz, 120 Hz, 1 kHz i 10 kHz
- ET432: częstotliwości testowe 100 Hz, 120 Hz, 1 kHz, 10 kHz, 40 kHz i 100 kHz
Specyfikacja techniczna
- Marka: East Tester
- Seria: ET43
- Dostępne warianty: ET431, ET432
- Podstawowa dokładność: 0,2%
- Wyświetlacz: TFT LCD 2,8 cala
- Rozdzielczość parametru głównego: 5 cyfr
- Rozdzielczość parametru dodatkowego: 5 cyfr
- Parametry główne: L, C, R, Z
- Parametry dodatkowe: X, D, Q, kąt fazowy, ESR
- Zakres pomiaru indukcyjności: od 0,000 uH do 2000 H
- Zakres pomiaru pojemności: od 0,000 pF do 20,000 mF
- Poziomy sygnału testowego: 0,1 Vrms, 0,3 Vrms, 0,6 Vrms, 1 Vrms
- Wewnętrzne napięcie polaryzacji: 0-500 mV
- Krok ustawienia napięcia polaryzacji: 1 mV
- Prędkość pomiaru: 1, 2 lub 4 odczyty na sekundę
- Tryby zakresu: automatyczny i ręczny
- Tryb pomiarowy DCR: tak
- Tryb pomiaru kondensatorów elektrolitycznych: tak
- Korekcja pomiaru: rozwarcie i zwarcie
- Zakres komparatora tolerancji: 1-50%
- Stałe progi tolerancji: 1%, 5%, 10%, 20%
- Komunikacja: USB
- Obsługiwany protokół: SCPI
- Zasilanie: wbudowany akumulator litowy 2600 mAh
- Ładowanie i komunikacja: Mini-USB
- Temperatura pracy: 0-40 C
- Wilgotność pracy: 15-85% RH
Zawartość zestawu
- 1x miernik LCR East Tester ET431 lub ET432 - zgodnie z wybranym wariantem
- 1x akumulator litowy zamontowany w urządzeniu
- 1x para przewodów pomiarowych czerwony i czarny z krokodylkami
- 1x zestaw zacisków pomiarowych Kelvin
- 1x zwora do korekcji zwarcia
- 1x przewód Mini-USB
- 1x zasilacz sieciowy
- 1x instrukcja obsługi
- 1x nośnik CD z oprogramowaniem
Najczęściej zadawane pytania
Czym różni się ET431 od ET432?
ET431 pracuje z częstotliwościami do 10 kHz. ET432 obsługuje dodatkowo 40 kHz i 100 kHz, dlatego lepiej nadaje się do sprawdzania zachowania elementów przy wyższych częstotliwościach.
Czy miernik pokazuje ESR kondensatora?
Tak. ESR jest jednym z dostępnych parametrów dodatkowych. Urządzenie może jednocześnie prezentować parametr główny i wybrany parametr dodatkowy.
Czy można mierzyć elementy znajdujące się w układzie?
Układ musi być całkowicie odłączony od zasilania, a kondensatory rozładowane. Pozostałe elementy połączone z badanym komponentem mogą wpływać na wynik pomiaru.
Po co wykonywać korekcję zwarcia i rozwarcia?
Korekcja ogranicza wpływ rezystancji, pojemności i indukcyjności przewodów pomiarowych. Należy ją wykonać po zmianie przewodów lub uchwytu pomiarowego.
Rada eksperta Avifly: Przy pomiarze małych rezystancji i indukcyjności korzystaj z zacisków Kelvin oraz wykonuj korekcję po każdej zmianie przewodów. Zwykłe krokodylki mogą wprowadzać zauważalny błąd rezystancji styków.
Bezpieczeństwo użytkowania
- Przed pomiarem odłącz badany układ od zasilania.
- Przed podłączeniem kondensatora upewnij się, że został całkowicie rozładowany.
- Nie używaj urządzenia w środowisku wilgotnym, zapylonym lub zagrożonym wybuchem.
- Do ładowania używaj dostarczonego zasilacza lub źródła zasilania zgodnego z instrukcją producenta.
