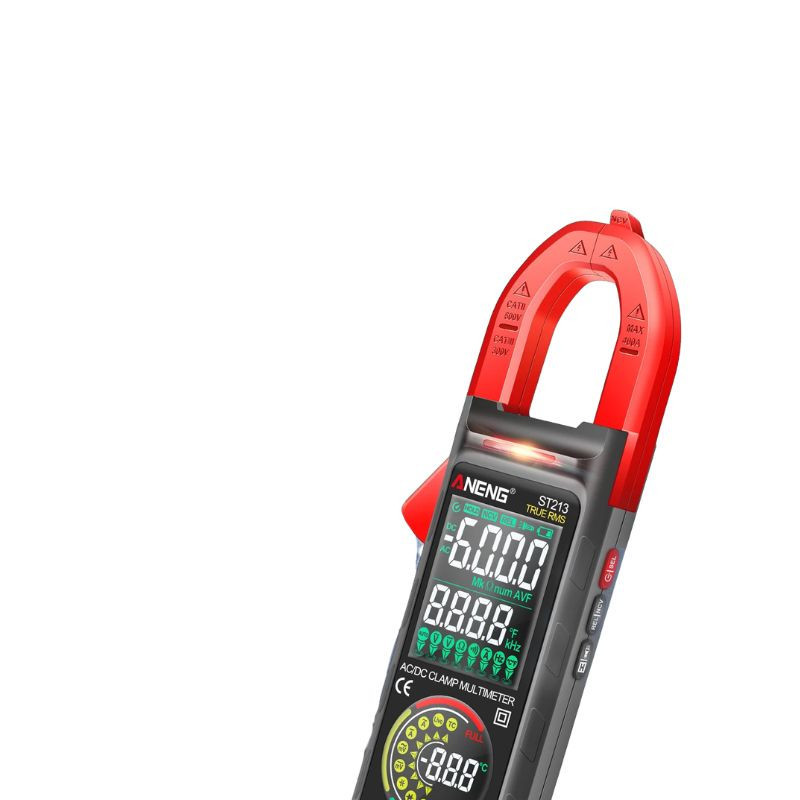

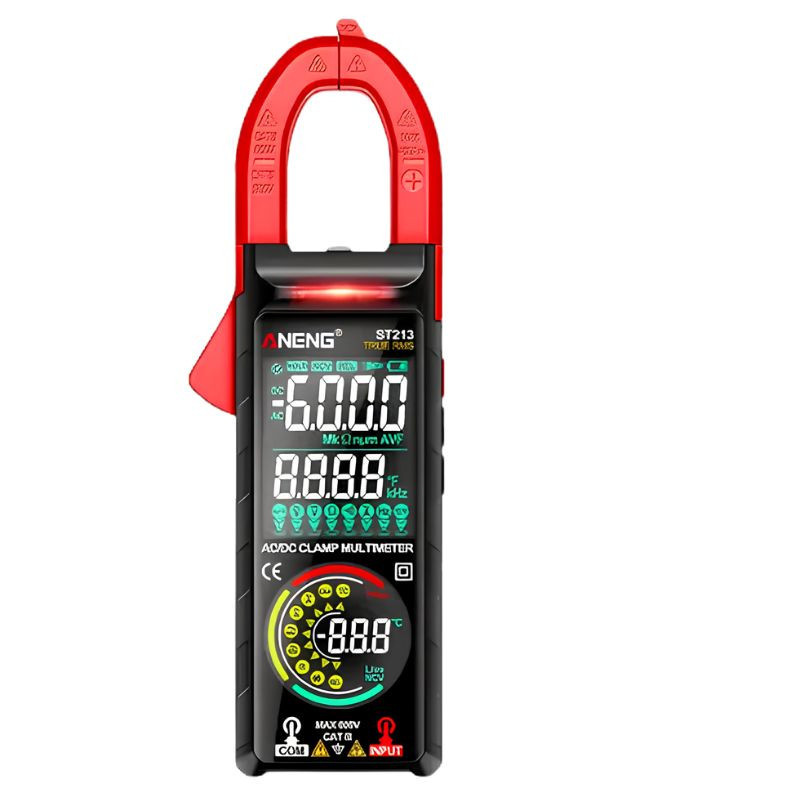

Miernik cęgowy ANENG ST213 - True RMS, prąd AC/DC 400A, napięcie 600V, NCV

Miernik cęgowy ANENG ST213 True RMS AC/DC 400A

Miernik cęgowy ANENG ST213 to cyfrowy przyrząd pomiarowy przeznaczony do pomiaru prądu przemiennego i stałego do 400 A oraz napięcia AC/DC do 600 V. Pomiar prądu odbywa się za pomocą szczęk, dzięki czemu nie wymaga rozłączania badanego przewodu.

Urządzenie obsługuje pomiar True RMS, rezystancji, pojemności, częstotliwości i temperatury. Kolorowy wyświetlacz VA o maksymalnej wartości 6000 zliczeń, wbudowana latarka i funkcja zatrzymania wyniku ułatwiają pracę w rozdzielnicach, instalacjach elektrycznych i przy diagnostyce układów zasilania.

Dla kogo jest ten miernik?

• Dla elektryków i instalatorów wykonujących pomiary prądu AC oraz DC
• Dla serwisów samochodowych diagnozujących instalacje prądu stałego
• Dla elektroników potrzebujących miernika z pomiarem rezystancji, pojemności i temperatury
• Dla użytkowników szukających funkcji NCV i rozpoznawania przewodu pod napięciem

Dla kogo NIE jest?

• Do pomiarów napięcia przekraczającego 600 V
• Do pomiarów prądu przekraczającego 400 A
• Do cęgowego pomiaru prądu stałego poniżej około 0,3 A
• Do pomiaru prądu przez objęcie szczękami całego wielożyłowego przewodu zasilającego

Najważniejsze cechy

• Pomiar prądu AC/DC do 400 A - możliwość diagnostyki instalacji sieciowych, samochodowych i układów zasilania
• Pomiar napięcia AC/DC do 600 V - zastosowanie w typowych instalacjach niskiego napięcia
• Technologia True RMS - pomiar rzeczywistej wartości skutecznej napięcia i prądu przemiennego
• Funkcja NCV - bezdotykowe wykrywanie obecności napięcia przemiennego
• Tryb LIVE - identyfikacja przewodu pod napięciem za pomocą przewodu pomiarowego

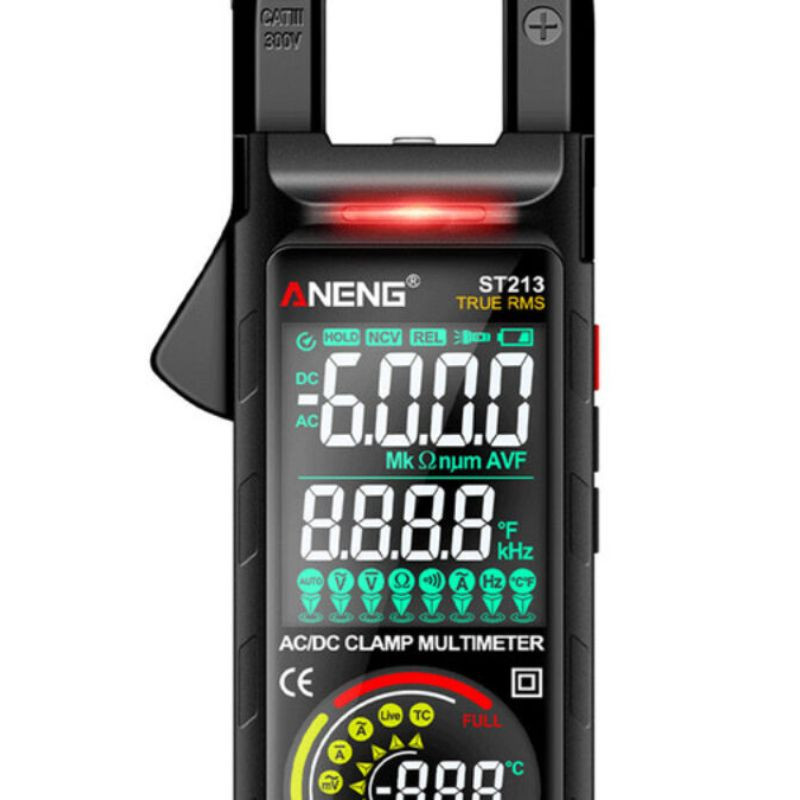

• Kolorowy wyświetlacz VA o maksymalnej wartości 6000 zliczeń
• Funkcja REL umożliwiająca wyzerowanie wskazania przed pomiarem prądu stałego
• Latarka, zatrzymanie wyniku HOLD i automatyczne wyłączenie po 15 minutach

Funkcje pomiarowe

• Prąd przemienny AC
• Prąd stały DC
• Napięcie przemienne AC
• Napięcie stałe DC
• Rezystancja
• Pojemność
• Częstotliwość
• Temperatura
• Test ciągłości obwodu z sygnałem dźwiękowym
• Test diod
• Bezdotykowe wykrywanie napięcia NCV
• Wykrywanie przewodu pod napięciem LIVE

Specyfikacja techniczna

• Producent: ANENG
• Model: ST213
• Maksymalna liczba zliczeń: 6000
• Pomiar napięcia AC: do 600 V, dokładność ±(0,8% odczytu + 5 cyfr)
• Pomiar napięcia DC: do 600 V, dokładność ±(0,5% odczytu + 3 cyfry)
• Pomiar prądu AC: 0,6-400 A, dokładność ±(2,5% odczytu + 30 cyfr)
• Pomiar prądu DC: 0,3-400 A, dokładność ±(2,5% odczytu + 30 cyfr)
• Pomiar rezystancji: do 60 MΩ, dokładność ±(0,8% odczytu + 3 cyfry)
• Pomiar pojemności: do 60 mF, dokładność ±(2,5% odczytu + 20 cyfr)
• Pomiar częstotliwości: 40-1000 Hz, dokładność ±(1,0% odczytu + 5 cyfr)
• Pomiar temperatury: od -40 do 999 C
• Pomiar temperatury w stopniach Fahrenheita: od -40 do 1832 F
• Pomiar rzeczywistej wartości skutecznej: True RMS
• Wyświetlacz: kolorowy VA, podwójne wskazanie
• Funkcja zatrzymania wyniku: HOLD
• Funkcja zerowania prądu DC: REL
• Automatyczne wyłączenie: po około 15 minutach
• Wskaźnik niskiego poziomu baterii: tak
• Wbudowana latarka: tak
• Materiał obudowy: ABS
• Zasilanie: 2x bateria AAA

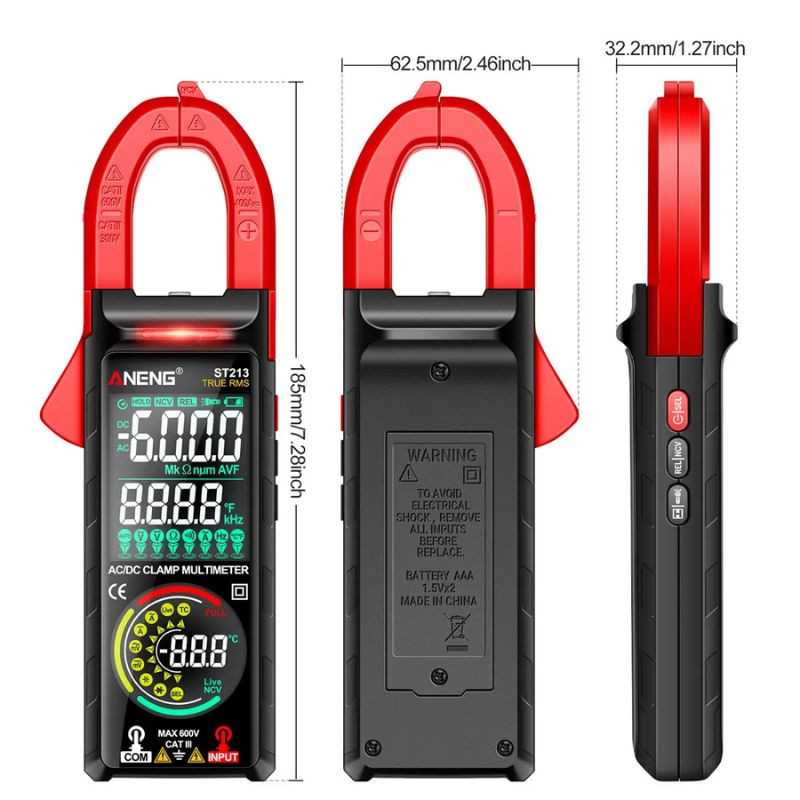

• Waga miernika: około 149 g

Zawartość zestawu

• 1x miernik cęgowy ANENG ST213
• 1x komplet przewodów pomiarowych
• 1x termopara do pomiaru temperatury
• 1x instrukcja obsługi

Najczęściej zadawane pytania

Czy ANENG ST213 mierzy prąd stały DC za pomocą cęgów?

Tak. Zakres cęgowego pomiaru prądu stałego wynosi od około 0,3 A do 400 A. Przed pomiarem należy wyzerować wskazanie przyciskiem REL.

Czy można objąć cęgami cały przewód zasilający?

Nie. Szczęki powinny obejmować tylko jeden przewodnik. Objęcie jednocześnie przewodu fazowego i neutralnego spowoduje wzajemne zniesienie pól magnetycznych i nieprawidłowy odczyt.

Do czego służy funkcja NCV?

NCV umożliwia bezdotykowe wykrywanie obecności napięcia przemiennego. Jest to funkcja orientacyjna i nie zastępuje właściwego pomiaru napięcia przewodami pomiarowymi.

Czy baterie znajdują się w zestawie?

Miernik wymaga dwóch baterii AAA. Baterie nie są wymienione jako element zestawu i należy przygotować je oddzielnie.

Rada eksperta Avifly: Przed pomiarem prądu stałego zamknij szczęki bez przewodu i użyj funkcji REL. Pozwala to skompensować przesunięcie punktu zerowego czujnika i ograniczyć błąd odczytu.

Bezpieczeństwo użytkowania

• Nie przekraczaj maksymalnego napięcia pomiarowego 600 V ani maksymalnego prądu 400 A.
• Przed pomiarem rezystancji, pojemności, diody lub ciągłości odłącz zasilanie badanego obwodu.
• Przed pomiarem pojemności całkowicie rozładuj kondensator.
• Nie używaj miernika ani przewodów pomiarowych z uszkodzoną izolacją.
