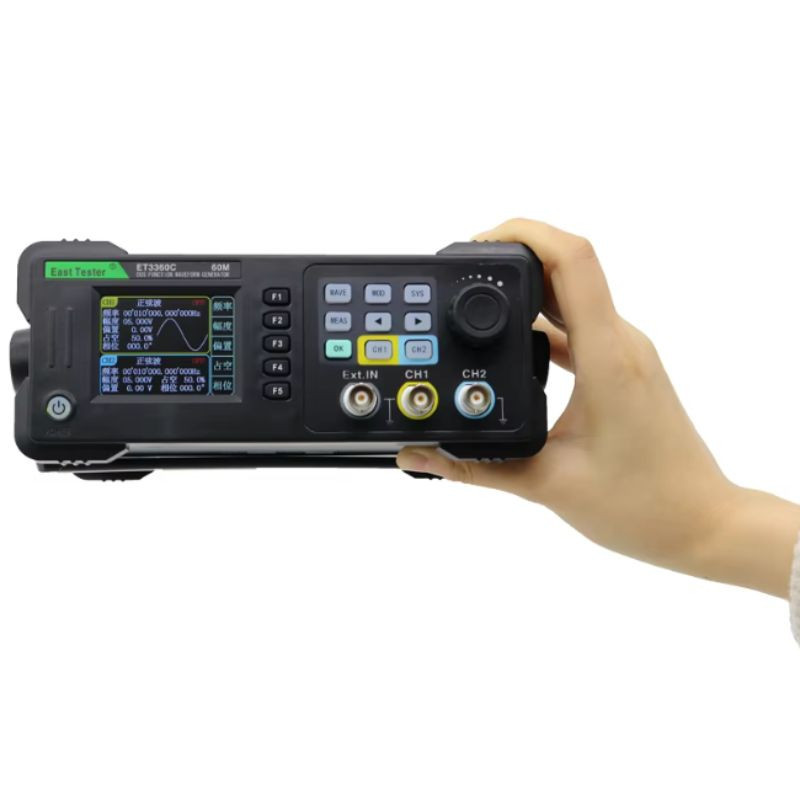

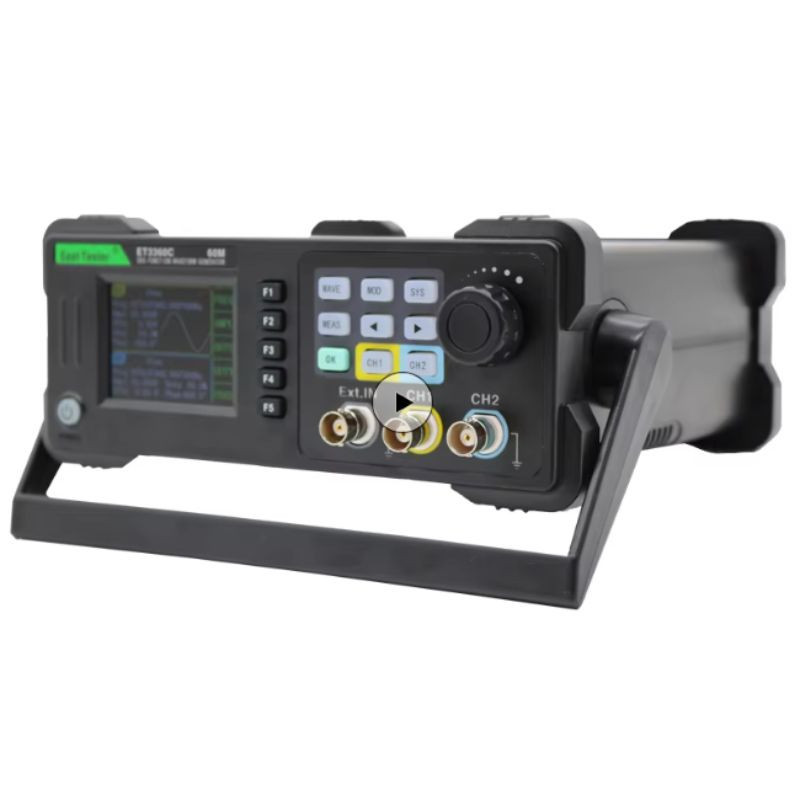

Generator funkcyjny i arbitralny East Tester ET3360C 60 MHz
East Tester ET3360C to dwukanałowy generator funkcyjny i przebiegów arbitralnych przeznaczony do uruchamiania, diagnostyki oraz testowania układów elektronicznych. Urządzenie generuje przebieg sinusoidalny o częstotliwości do 60 MHz, oferuje próbkowanie 200 MSa/s, rozdzielczość pionową 13 bit oraz dwa niezależne kanały z synchronizacją fazy.
Generator sprawdzi się podczas badania wzmacniaczy, filtrów, układów cyfrowych, sterowników, torów analogowych i urządzeń komunikacyjnych. Oprócz podstawowych przebiegów pozwala korzystać z modulacji, przemiatania częstotliwości, trybu Burst oraz własnych przebiegów arbitralnych.
Dla kogo jest ten generator?
- Dla serwisów elektronicznych diagnozujących tory analogowe i cyfrowe
- Dla laboratoriów, szkół technicznych oraz stanowisk badawczo-rozwojowych
- Dla elektroników testujących filtry, wzmacniacze, czujniki i układy sterujące
- Dla użytkowników potrzebujących dwóch zsynchronizowanych źródeł sygnału
Dla kogo NIE jest?
- Dla zastosowań wymagających sygnału sinusoidalnego powyżej 60 MHz
- Dla układów wymagających izolowanego galwanicznie wyjścia generatora
- Dla osób szukających oscyloskopu - generator wytwarza sygnał, ale nie zastępuje jego obserwacji na oscyloskopie

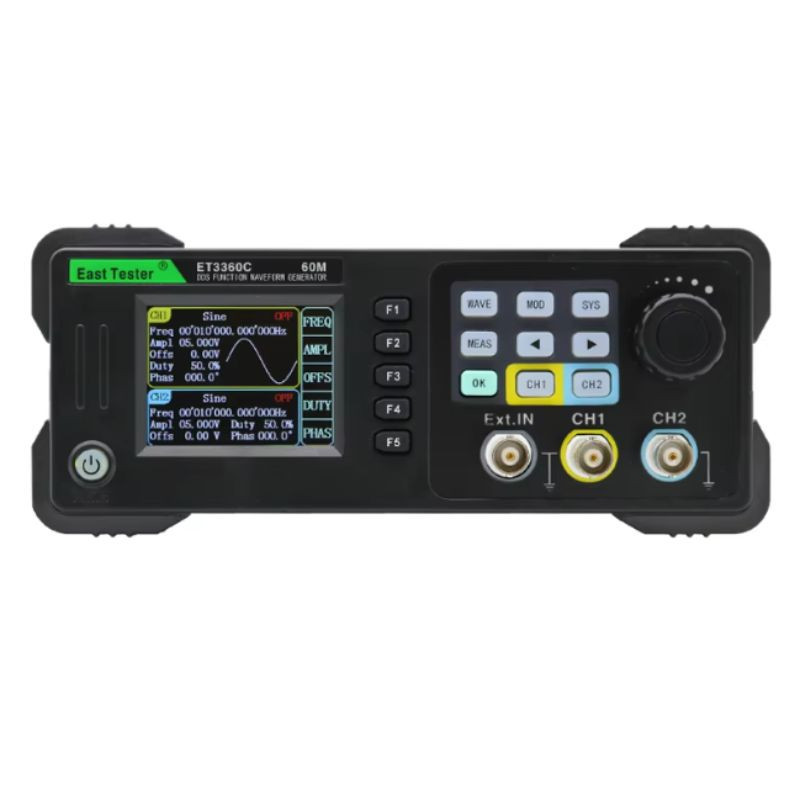

Dwa niezależne kanały wyjściowe
ET3360C posiada dwa kanały, które mogą pracować niezależnie i generować różne przebiegi. Funkcja synchronizacji fazy umożliwia ustawienie kontrolowanej zależności fazowej pomiędzy kanałami, co jest przydatne między innymi podczas testowania układów wielokanałowych, przesunięcia fazowego oraz odpowiedzi filtrów.
Próbkowanie 200 MSa/s i rozdzielczość 13 bit
Częstotliwość próbkowania 200 MSa/s pozwala na generowanie szybkozmiennych przebiegów, natomiast rozdzielczość pionowa 13 bit zapewnia dokładniejsze odwzorowanie poziomów napięcia niż w prostych generatorach o niższej rozdzielczości. Długość przebiegu arbitralnego wynosi 8192 punkty.
Przebiegi podstawowe i arbitralne
Generator obsługuje sinusoidę, prostokąt, trójkąt, impuls, szum, napięcie stałe i przebiegi arbitralne. W pamięci znajduje się 32 gotowych przebiegów arbitralnych, a użytkownik może zapisać do 50 własnych przebiegów przygotowanych za pomocą oprogramowania komputerowego.
Modulacje, Sweep i Burst
ET3360C obsługuje modulacje AM, FM, PM, ASK, FSK i PSK. Dostępne jest także liniowe i logarytmiczne przemiatanie częstotliwości oraz generowanie paczek impulsów w trybie Burst. Zewnętrzne źródło modulacji analogowej jest wyposażeniem opcjonalnym i zależy od wersji urządzenia.
Wbudowany miernik częstotliwości i licznik
Wejście pomiarowe umożliwia pomiar częstotliwości zewnętrznego sygnału w zakresie od 1 Hz do 100 MHz. Urządzenie posiada również 32-bitowy licznik impulsów, dzięki czemu może wspierać podstawowe pomiary sygnałów cyfrowych bez używania osobnego częstościomierza.
Najważniejsze cechy
- Dwa niezależne kanały wyjściowe z synchronizacją fazy
- Maksymalna częstotliwość sinusoidy: 60 MHz
- Próbkowanie: 200 MSa/s
- Rozdzielczość pionowa: 13 bit
- Długość przebiegu arbitralnego: 8192 punkty
- 32 wbudowane i 50 zapisywalnych przebiegów użytkownika
- Modulacje AM, FM, PM, ASK, FSK i PSK
- Przemiatanie liniowe i logarytmiczne oraz tryb Burst
- Wbudowany miernik częstotliwości do 100 MHz
- Kolorowy wyświetlacz TFT 2.4 cala o rozdzielczości 320 x 240
- Interfejs USB Device do komunikacji z komputerem
Zakresy generowanych przebiegów
- Sinusoida: 1 uHz - 60 MHz
- Prostokąt: 1 uHz - 15 MHz
- Trójkąt: 1 uHz - 15 MHz
- Impuls: 100 uHz - 6 MHz
- Przebieg arbitralny: 1 uHz - 6 MHz
- Rozdzielczość ustawienia częstotliwości: 1 uHz
- Dokładność częstotliwości: ±20 ppm
- Stabilność częstotliwości: ±1 ppm w ciągu 3 godzin
Parametry wyjściowe
- Amplituda dla częstotliwości poniżej 10 MHz: 2 mVpp - 20 Vpp
- Amplituda dla częstotliwości od 10 MHz do poniżej 30 MHz: 2 mVpp - 10 Vpp
- Amplituda dla częstotliwości od 30 MHz: 2 mVpp - 5 Vpp
- Rozdzielczość amplitudy: 1 mV
- Impedancja wyjściowa: 50 Ω ±10 procent
- Zakres regulacji fazy: 0 - 359.9 stopni
- Rozdzielczość regulacji fazy: 0.1 stopnia
- Zakres składowej stałej dla amplitudy powyżej 0.1 V: ±10 Vpk AC + DC
- Czas narastania i opadania przebiegu prostokątnego: poniżej 20 ns
- Minimalna szerokość impulsu: 20 ns
- Rozdzielczość szerokości impulsu: 1 ns
Funkcje pomiarowe
- Zakres miernika częstotliwości: 1 Hz - 100 MHz
- Regulowany czas bramkowania: 0.01 - 10 s
- Zakres licznika: 0 - 4294967295 impulsów
- Zakres napięcia sygnału wejściowego: 2 Vpp - 20 Vpp
- Sprzężenie wejścia pomiarowego: AC lub DC
- Rozdzielczość pomiaru szerokości impulsu: 1 ns
- Rozdzielczość pomiaru okresu: 1 ns
Specyfikacja techniczna
- Marka: East Tester
- Model: ET3360C
- Typ: dwukanałowy generator funkcyjny i arbitralny
- Technologia syntezy: DDS
- Liczba kanałów: 2
- Maksymalna częstotliwość sinusoidy: 60 MHz
- Częstotliwość próbkowania: 200 MSa/s
- Rozdzielczość pionowa: 13 bit
- Długość przebiegu arbitralnego: 8192 punkty
- Liczba wbudowanych przebiegów arbitralnych: 32
- Liczba pamięci przebiegów użytkownika: 50
- Wyświetlacz: TFT 2.4 cala
- Rozdzielczość wyświetlacza: 320 x 240

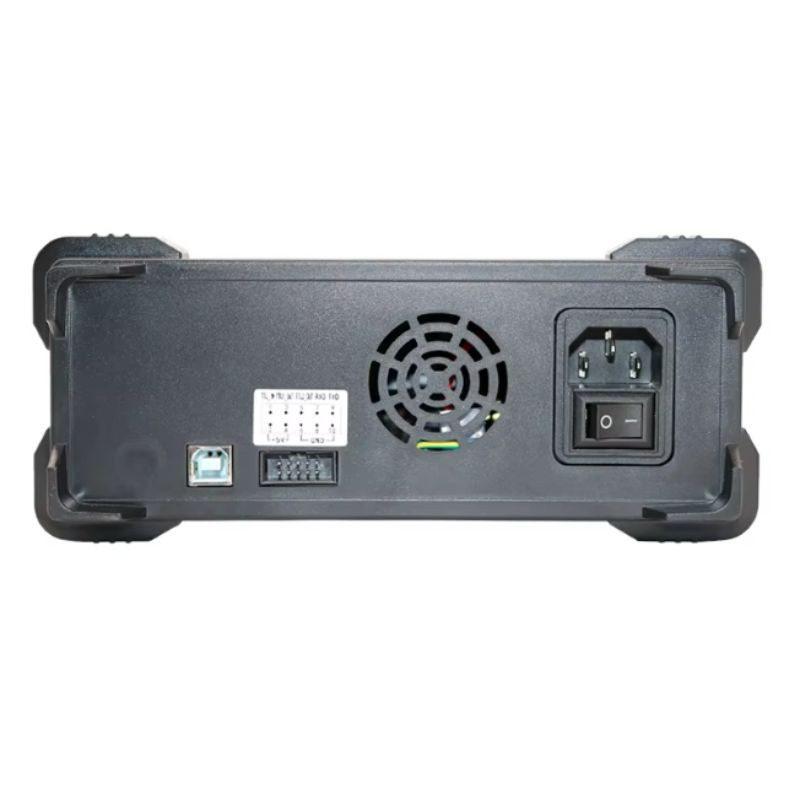

- Interfejs komunikacyjny: USB Device
- Prędkość transmisji portu szeregowego: 115200 bit/s
- Napięcie zasilania: AC 110 - 240 V, 50 - 60 Hz
- Pobór mocy: poniżej 15 W
- Chłodzenie: naturalne
- Temperatura pracy: 10 - 40 C
- Temperatura przechowywania: -10 - 60 C
Zawartość zestawu
- 1x generator funkcyjny East Tester ET3360C
- 1x przewód zasilający
- 2x przewód koncentryczny BNC
- 1x przewód USB do transmisji danych
- 1x prosty przewód sygnałowy
- 1x instrukcja obsługi
Najczęściej zadawane pytania
Czy oba kanały mogą pracować jednocześnie?
Tak. Kanały CH1 i CH2 są niezależne i mogą jednocześnie generować podstawowe przebiegi. Generator umożliwia także synchronizację ich fazy.
Czy generator osiąga 60 MHz dla każdego rodzaju przebiegu?
Nie. Zakres 60 MHz dotyczy sinusoidy. Prostokąt i trójkąt są generowane do 15 MHz, a przebieg impulsowy i arbitralny do 6 MHz.
Czy ET3360C obsługuje własne przebiegi?
Tak. Urządzenie pozwala przygotowywać przebiegi za pomocą oprogramowania komputerowego i zapisać w pamięci do 50 przebiegów użytkownika.
Czy można zmierzyć częstotliwość zewnętrznego sygnału?
Tak. Wbudowany miernik częstotliwości obsługuje sygnały od 1 Hz do 100 MHz przy napięciu wejściowym od 2 Vpp do 20 Vpp.
Dlaczego maksymalna amplituda zmniejsza się przy wysokiej częstotliwości?
Stopień wyjściowy generatora ma ograniczone pasmo i przy wyższych częstotliwościach dostępny zakres napięcia jest mniejszy. Od 30 MHz maksymalna wartość wynosi 5 Vpp.
Rada eksperta Avifly: Podczas porównywania amplitudy ustawionej na generatorze z pomiarem oscyloskopem sprawdź impedancję wejściową. Przy wejściu oscyloskopu 1 MΩ wartość napięcia może być około dwukrotnie wyższa niż przy prawidłowej terminacji 50 Ω.
Bezpieczeństwo użytkowania
- Przed podłączeniem sygnału do wejścia pomiarowego sprawdź, czy napięcie mieści się w dopuszczalnym zakresie 2 - 20 Vpp.
- Urządzenie podłączaj do prawidłowo uziemionego gniazda zasilającego.
- Nie używaj generatora w wilgotnym środowisku ani przy zasłoniętych otworach wentylacyjnych.
- Dla uzyskania deklarowanej dokładności pozostaw urządzenie włączone przez co najmniej 30 minut w temperaturze 18 - 28 C.
