Zestaw do diagnostyki PCB Mega-Idea Super IR Cam Mini S + pęseta MaAnt TA-1 - termowizja USB-C

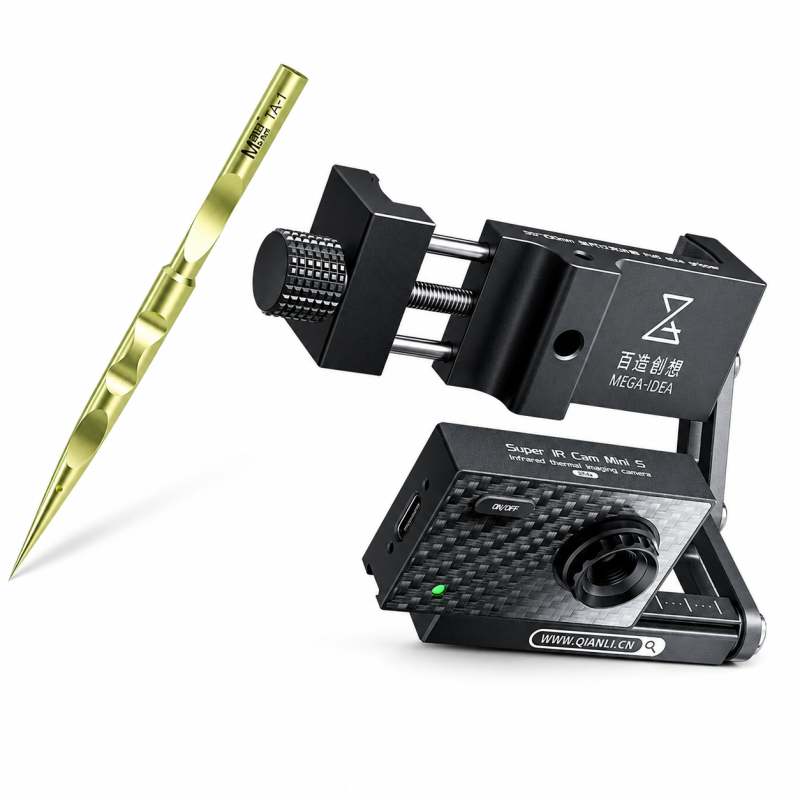

Zestaw do diagnostyki PCB Mega-Idea Super IR Cam Mini S + MaAnt TA-1

Zestaw serwisowy Mega-Idea Super IR Cam Mini S + MaAnt TA-1 łączy kamerę termowizyjną do lokalizowania przegrzewających się elementów na PCB z precyzyjną, prostą pęsetą tytanową. To konfiguracja przeznaczona do diagnostyki i pracy z drobnymi komponentami elektronicznymi, układami SMD, modułami zasilania oraz płytami głównymi.

Kamera pozwala najpierw zlokalizować obszar o nietypowej temperaturze, a pęseta ułatwia późniejszą pracę z małymi elementami podczas dalszej diagnostyki lub naprawy.

Dla kogo jest ten zestaw?

• Serwisuję płyty PCB, elektronikę użytkową, moduły FPV lub układy zasilania
• Potrzebuję narzędzia do szybkiego lokalizowania przegrzewających się komponentów
• Pracuję z drobnymi elementami SMD i potrzebuję precyzyjnej pęsety
• Chcę uzupełnić stanowisko serwisowe lub mikroskopowe o podgląd termiczny

Dla kogo NIE jest?

• Potrzebuję termowizora do temperatur powyżej 120C
• Szukam samodzielnej kamery termowizyjnej z własnym ekranem
• Potrzebuję kamery FPV do montażu w dronie

Diagnostyka termiczna PCB

Mega-Idea Super IR Cam Mini S wykorzystuje 49152 punkty detekcji temperatury i pracuje w zakresie od -20 do 120C. Pozwala obserwować rozkład temperatury na płytce i lokalizować komponenty nagrzewające się nietypowo wskutek zwarcia, przeciążenia lub nieprawidłowej pracy układu.

Manualny fokus od 2 mm

Regulowana ręcznie ostrość oraz zakres fokusowania od 2 mm do nieskończoności pozwalają dopasować kamerę do diagnostyki drobnych elementów SMD oraz większych fragmentów PCB. Kamera może być ustawiona blisko badanego obszaru, co jest szczególnie przydatne na stanowisku z mikroskopem.

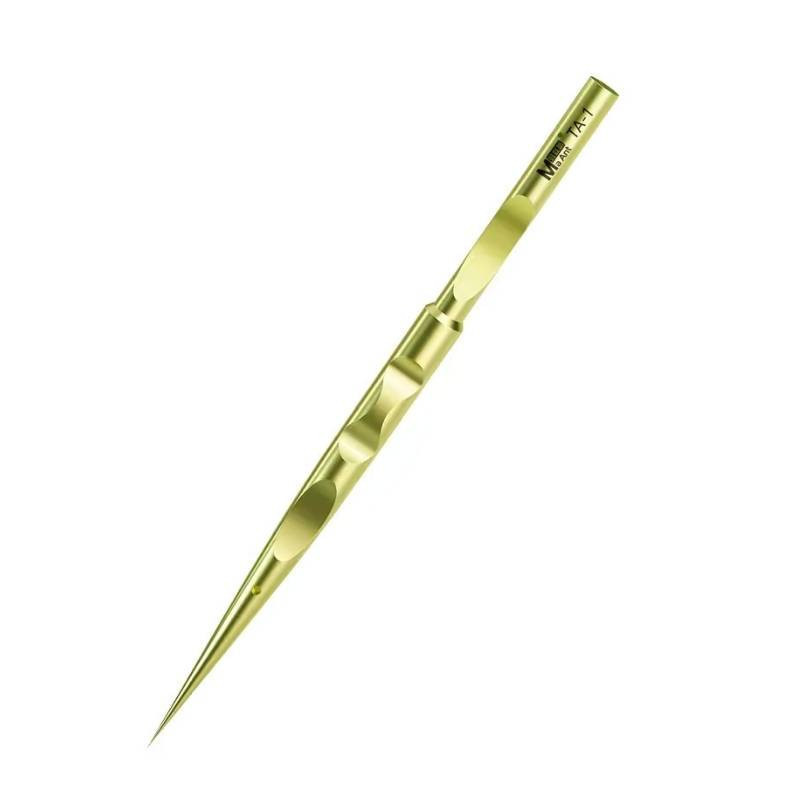

Precyzyjna pęseta MaAnt TA-1

MaAnt TA-1 ma długość 14 cm, prostą końcówkę i została wykonana ze stopu tytanu. Konstrukcja jest przeznaczona do chwytania oraz pozycjonowania małych elementów elektronicznych podczas prac serwisowych.

Najważniejsze cechy

• 49152 punkty detekcji - obserwacja rozkładu temperatury na PCB
• Zakres -20 do 120C - diagnostyka typowych układów elektronicznych
• Manualny fokus 2 mm - nieskończoność - możliwość pracy z drobnymi elementami SMD
• USB-C i zasilanie 5 V - przewodowe połączenie kamery ze stanowiskiem diagnostycznym
• Przewód Type-C 1500 mm - wygodne ustawienie kamery względem badanego urządzenia
• Pęseta tytanowa 14 cm - precyzyjne chwytanie małych komponentów
• Prosta końcówka TA-1 - kontrolowane pozycjonowanie elementów podczas pracy serwisowej

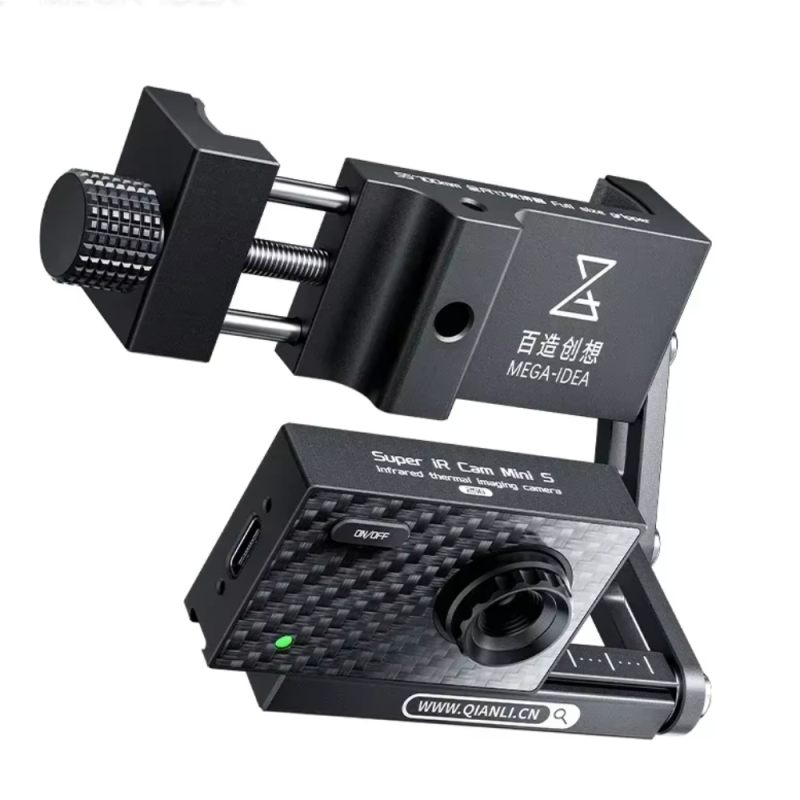

Specyfikacja kamery Mega-Idea Super IR Cam Mini S

• Typ: kamera termowizyjna do diagnostyki elektroniki
• Port: USB-C
• Zasilanie: 5 V
• Zakres ostrości: 2 mm do nieskończoności
• Regulacja ostrości: manualna
• Zakres detekcji temperatury: -20 do 120C
• Rozdzielczość detekcji: 49152 punkty
• Długość przewodu Type-C: 1500 mm
• Waga netto: 165 g

Specyfikacja pęsety MaAnt TA-1

• Model: TA-1
• Typ: pęseta precyzyjna
• Końcówka: prosta
• Materiał: stop tytanu
• Długość: 14 cm
• Szerokość: 5,5 mm

Zawartość zestawu

• 1 x kamera termowizyjna Mega-Idea Super IR Cam Mini S
• 1 x przewód Type-C
• 1 x ramię / mocowanie kamery
• 1 x zestaw narzędzi do kamery
• 1 x pęseta tytanowa MaAnt TA-1
• 1 x ochronna rurka PVC na końcówkę pęsety

Najczęściej zadawane pytania

Czy zestaw nadaje się do wykrywania zwarć na PCB?

Tak. Kamera pomaga znaleźć elementy i obszary nagrzewające się nietypowo podczas zasilania płytki. Diagnozę należy następnie potwierdzić pomiarami elektrycznymi.

Czy kamera może pracować blisko małych elementów SMD?

Tak. Manualny fokus ma zakres od 2 mm do nieskończoności, dzięki czemu można dopasować ostrość do niewielkich komponentów i fragmentów PCB.

Czy kamera posiada własny ekran?

Nie jest to samodzielny termowizor z własnym ekranem. Kamera jest przeznaczona do pracy po podłączeniu przez USB-C do kompatybilnego urządzenia.

Do czego przydaje się pęseta w tym zestawie?

MaAnt TA-1 służy do precyzyjnego chwytania i pozycjonowania małych elementów elektronicznych podczas diagnostyki oraz dalszych prac serwisowych.

Rada eksperta Avifly: Przy lokalizowaniu zwarcia kamerą termowizyjną zasilaj badaną płytę z zasilacza laboratoryjnego z ustawionym ograniczeniem prądu. Termowizja wskaże gorący punkt, ale nie zastępuje pomiarów elektrycznych potrzebnych do potwierdzenia usterki.
