Zestaw testerów FNIRSI FNB-C2 + LCR-P1 + XY-WPDT - diagnostyka USB-C PD3.1 240W i elektroniki

Zestaw testerów USB-C PD i elementów elektronicznych FNIRSI

Zestaw FNIRSI FNB-C2, FNIRSI LCR-P1 i XY-WPDT to komplet narzędzi do diagnostyki zasilania USB-C, szybkiego ładowania oraz podstawowych elementów elektronicznych. Pozwala sprawdzać napięcie, prąd i moc w torze USB-C, analizować protokoły PD i inne standardy szybkiego ładowania, wyzwalać określone profile napięciowe z zasilacza oraz identyfikować i mierzyć rezystory, kondensatory, cewki, diody i tranzystory.

Każdy z trzech testerów realizuje inne zadanie. FNIRSI FNB-C2 odpowiada za zaawansowaną diagnostykę USB-C do 240 W, XY-WPDT pozwala aktywnie wywoływać dostępne profile USB Power Delivery, natomiast FNIRSI LCR-P1 służy do kontroli elementów elektronicznych podczas napraw, prototypowania i montażu.

Dla kogo jest ten zestaw?

• Dla serwisów elektroniki i urządzeń mobilnych diagnozujących problemy z ładowaniem USB-C
• Dla elektroników testujących ładowarki, przewody, powerbanki i zasilacze USB-C PD
• Dla modelarzy FPV pracujących z elektroniką, przetwornicami i zasilaniem USB-C
• Dla hobbystów budujących i uruchamiających własne układy elektroniczne
• Dla warsztatów, które chcą szybko sprawdzać elementy przed lutowaniem lub podczas diagnostyki

Dla kogo NIE jest?

• Dla osób potrzebujących certyfikowanych, wzorcowanych przyrządów laboratoryjnych
• Do bezpośrednich pomiarów instalacji sieciowych AC 230 V
• Do zastąpienia oscyloskopu, analizatora logicznego lub laboratoryjnego mostka LCR
• Do zasilania urządzeń wymagających napięcia, którego podłączony zasilacz USB-C PD nie obsługuje

Trzy narzędzia - trzy etapy diagnostyki

FNIRSI FNB-C2 montujesz bezpośrednio w torze USB-C. Tester pozwala sprawdzić napięcie, prąd, moc, energię, pojemność oraz wykryty protokół szybkiego ładowania. Obsługa PD3.1 EPR i mocy do 240 W pozwala analizować również nowoczesne ładowarki dużej mocy.

XY-WPDT działa jako wyzwalacz USB Power Delivery. Pozwala wybrać dostępny profil 5 V, 9 V, 12 V, 15 V lub 20 V, a przy kompatybilnym zasilaczu również skorzystać z PPS. Dzięki temu można zweryfikować, jakie napięcia rzeczywiście udostępnia ładowarka.

FNIRSI LCR-P1 przenosi diagnostykę bezpośrednio na poziom komponentów. Automatycznie identyfikuje wiele typów elementów oraz pozwala kontrolować rezystory, kondensatory, cewki, diody, MOSFET, JFET, IGBT i inne elementy półprzewodnikowe.

FNIRSI FNB-C2 - analiza USB-C do 240 W

• Zakres napięcia 4-50 V - możliwość pracy również z nowoczesnymi profilami USB-C PD3.1 EPR
• Prąd do 6,5 A i moc do 240 W - diagnostyka ładowarek oraz przewodów dużej mocy
• 20-bitowy ADC - wysoka rozdzielczość pomiarów napięcia, prądu i mocy
• Test E-Marker - kontrola informacji zapisanych w przewodzie USB-C
• PD2.0, PD3.0 i PD3.1 EPR oraz QC, FCP, SCP, VOOC, SVOOC, VFCP i UFCS
• Analiza tętnień i przebiegów - dodatkowa kontrola stabilności zasilania
• Rejestracja do 9 godzin - możliwość obserwacji długich procesów ładowania
• 10 grup statystyk energii, pojemności i czasu
• Kolorowy ekran TFT-LCD 1,54 cala, 240 x 240
• Połączenie HID z komputerem Windows lub Mac OS

XY-WPDT - aktywne wyzwalanie USB Power Delivery

• Obsługa protokołów USB PD2.0 i PD3.0
• Profile 5 V, 9 V, 12 V, 15 V i 20 V zależnie od możliwości zasilacza
• Obsługa PPS przy kompatybilnym źródle zasilania
• Regulacja PPS krokami 20 mV, 100 mV lub 1 V
• Wbudowany wyświetlacz napięcia i prądu
• Sterowanie przyciskami K1 i K2
• Pamięć ostatniego ustawienia
• Wtyk USB-C male do bezpośredniego podłączenia do odpowiedniego portu

FNIRSI LCR-P1 - diagnostyka komponentów

• Rezystancja 0,01 Ohm-50 MOhm - kontrola szerokiego zakresu rezystorów
• Pojemność 25 pF-100 mF - test małych kondensatorów oraz elementów elektrolitycznych
• Indukcyjność 10 uH-1000 uH - szybka kontrola cewek i dławików
• Automatyczna identyfikacja tranzystorów i układu wyprowadzeń
• Obsługa JFET, IGBT i MOSFET
• Pomiar diod i diod stabilizacyjnych
• Dekodowanie sygnału podczerwieni w protokole NEC
• Funkcja ochrony anti-burn
• Kolorowy ekran 1,44 cala
• Wbudowany akumulator 300 mAh z ładowaniem USB-C 5 V / 1 A

Praktyczne zastosowanie zestawu

• Sprawdzanie rzeczywistej mocy ładowarek USB-C
• Weryfikacja przewodów USB-C i danych E-Marker
• Diagnostyka problemów z szybkim ładowaniem telefonów, tabletów i powerbanków
• Sprawdzanie obsługiwanych profili USB Power Delivery
• Wyzwalanie napięcia z zasilacza USB-C do układów warsztatowych
• Pomiar rezystorów, kondensatorów i cewek
• Identyfikacja tranzystorów i elementów półprzewodnikowych
• Kontrola części przed lutowaniem oraz elementów pochodzących z demontażu

Specyfikacja FNIRSI FNB-C2

• Typ: tester USB-C / miernik szybkiego ładowania
• ADC: 20-bit
• Zakres napięcia: 4-50 V
• Zakres prądu: 0-6,5 A
• Zakres mocy: 0-240 W
• Pomiar D+ / D-: 0-3,3 V
• Pomiar CC1 / CC2: 0-3,3 V
• Pomiar pojemności: 0-9999,99 Ah
• Pomiar energii: 0-9999,99 Wh
• Rejestracja krzywych: do 9 godzin
• Interwał zapisu: 1-120 s
• Szybki test tętnień: 20 Ksps-2 Msps
• Wyświetlacz: TFT-LCD 1,54 cala, 240 x 240
• Porty: USB-C męski i USB-C żeński, 24-pin
• Połączenie z komputerem: HID, Windows / Mac OS

Specyfikacja FNIRSI LCR-P1

• Wymiary: 71 x 87 x 28 mm
• Wyświetlacz: kolorowy 1,44 cala
• Pojemność akumulatora: 300 mAh
• Ładowanie: USB-C 5 V / 1 A
• Zakres pojemności: 25 pF-100 mF
• Zakres indukcyjności: 10 uH-1000 uH
• Zakres rezystancji: 0,01 Ohm-50 MOhm
• Napięcie przewodzenia diod: poniżej 4,5 V
• Dioda stabilizacyjna: 0,01-4,5 V / 0,01-32 V
• Obsługiwane tranzystory polowe: JFET / IGBT / MOSFET
• Dekodowanie IR: protokół NEC
• Ochrona anti-burn: tak
• Aktualizacja firmware: tak

Specyfikacja XY-WPDT

• Typ: moduł wyzwalacza USB-C PD
• Wariant: USB-C male
• Protokoły: USB PD2.0, USB PD3.0
• Profile napięciowe: 5 V, 9 V, 12 V, 15 V, 20 V, PPS - zależnie od zasilacza
• Regulacja PPS: 20 mV, 100 mV lub 1 V - zależnie od zasilacza
• Wyświetlane wartości: napięcie i prąd
• Sterowanie: przyciski K1 i K2
• Pamięć ustawień: tak

Zawartość zestawu

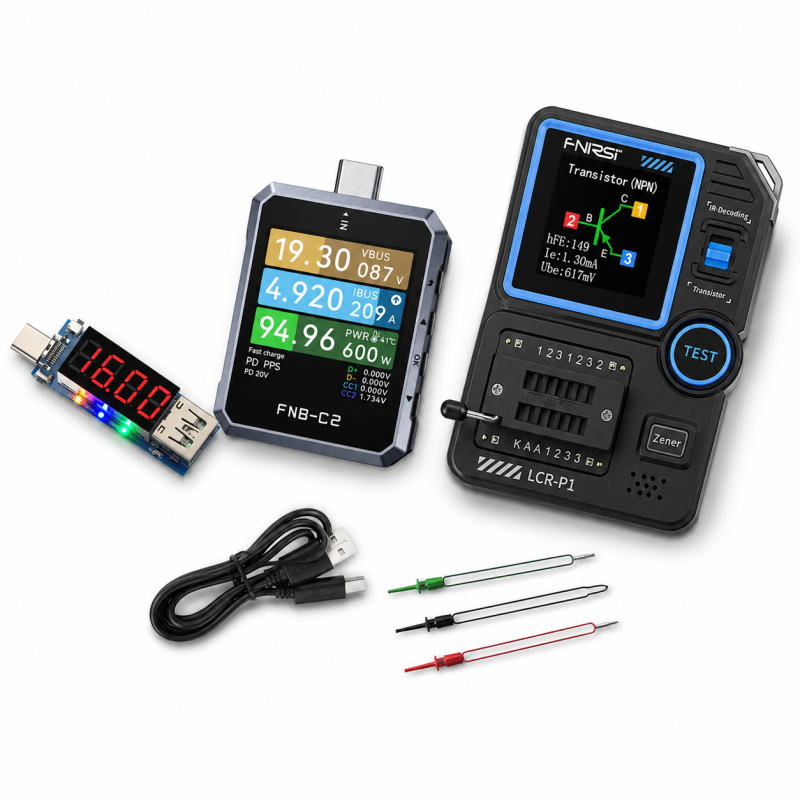

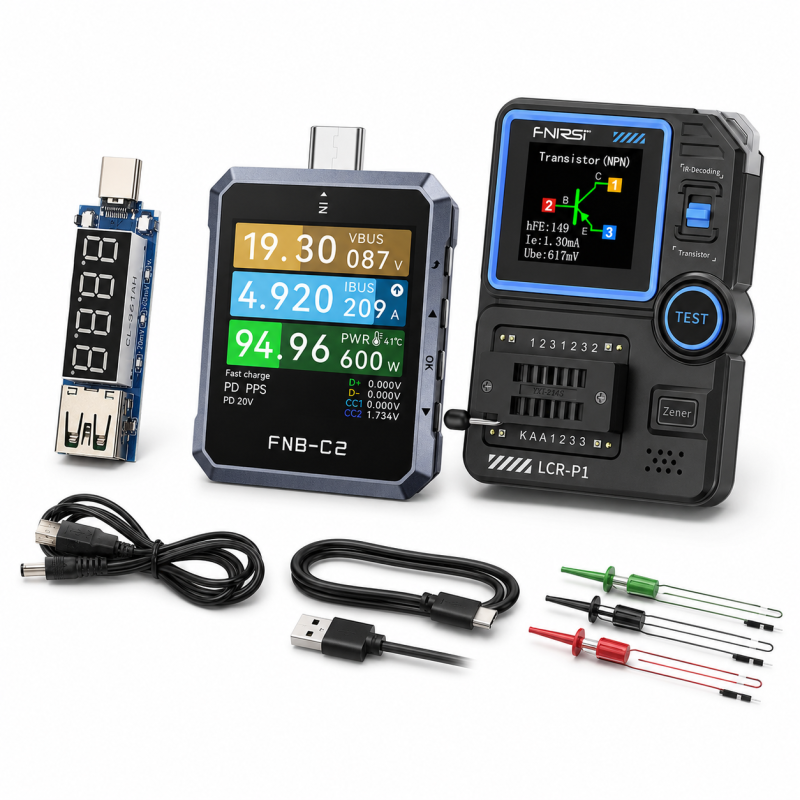

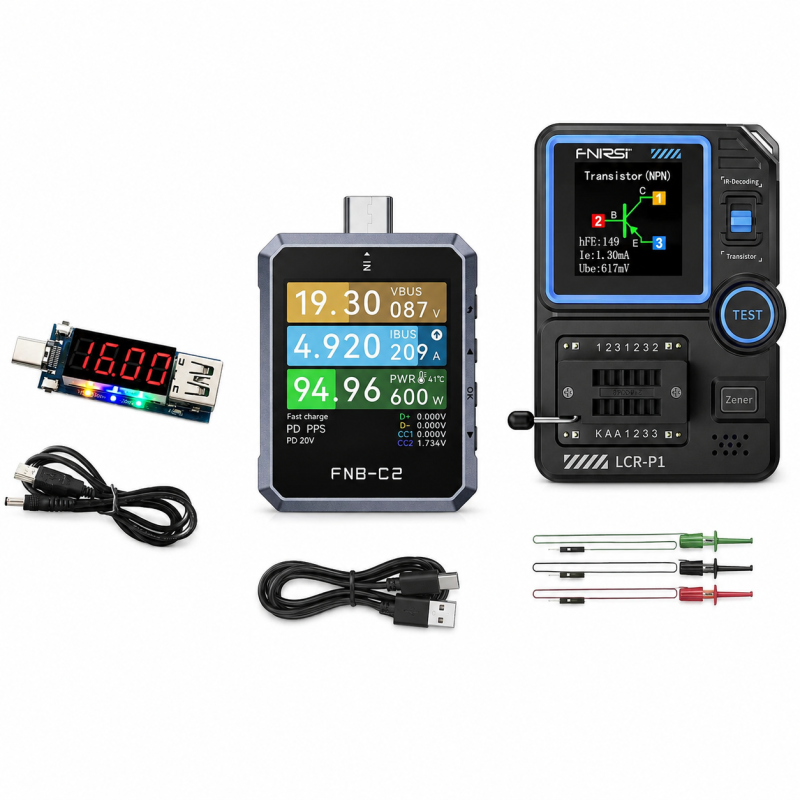

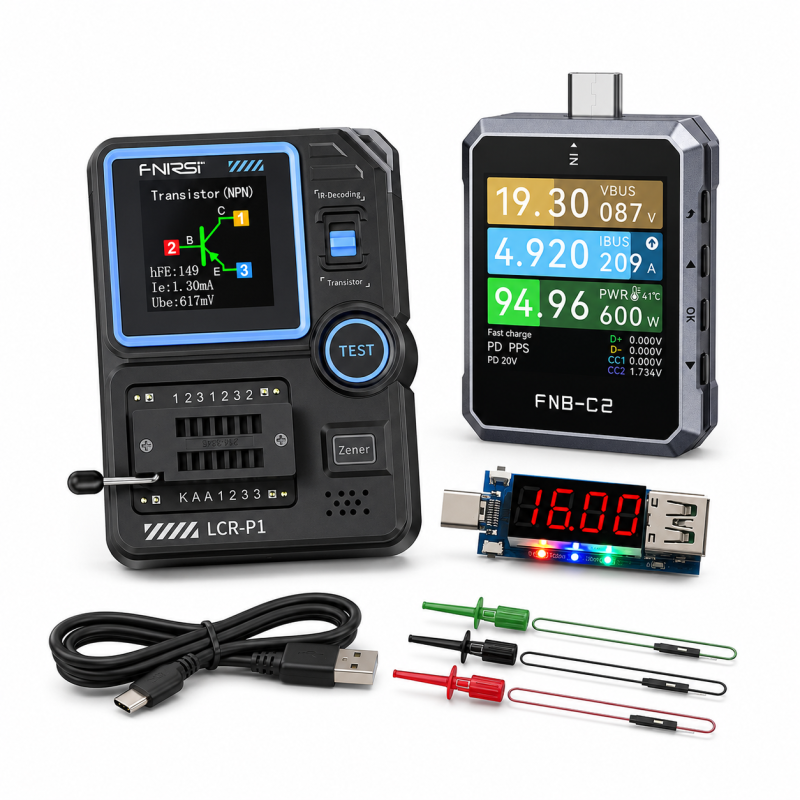

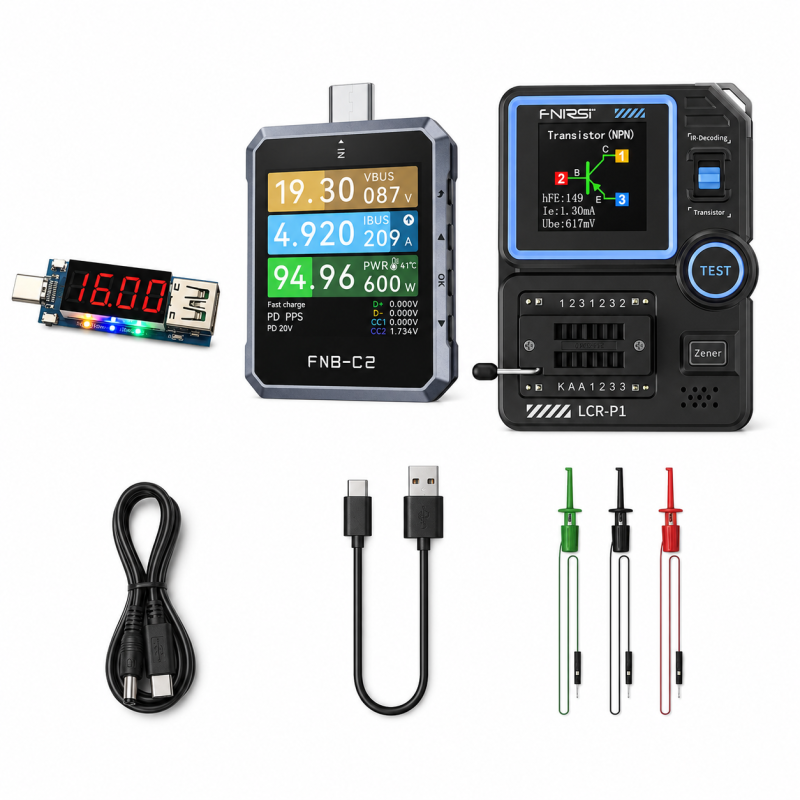

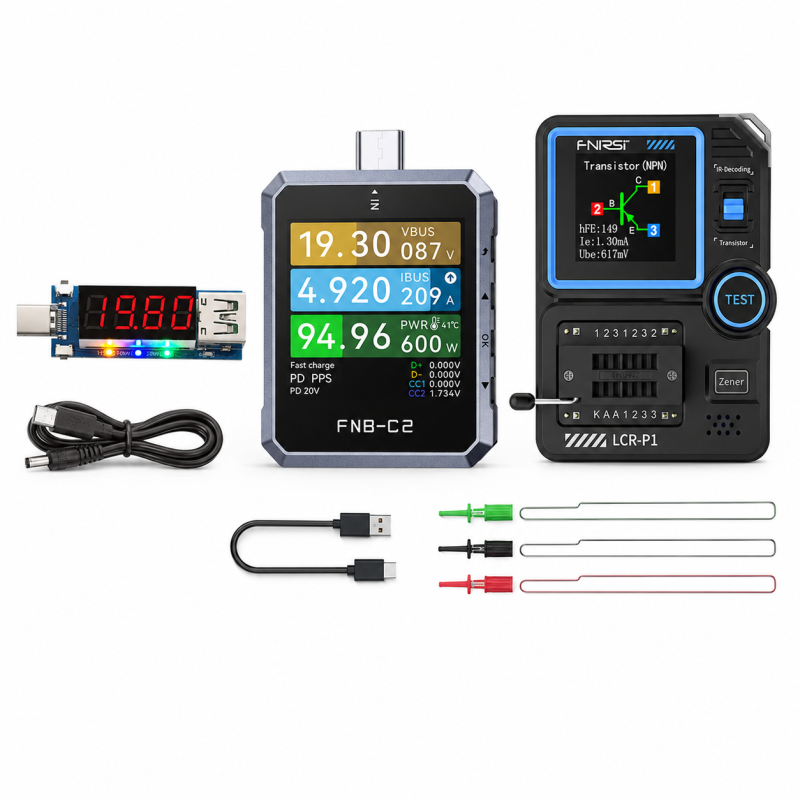

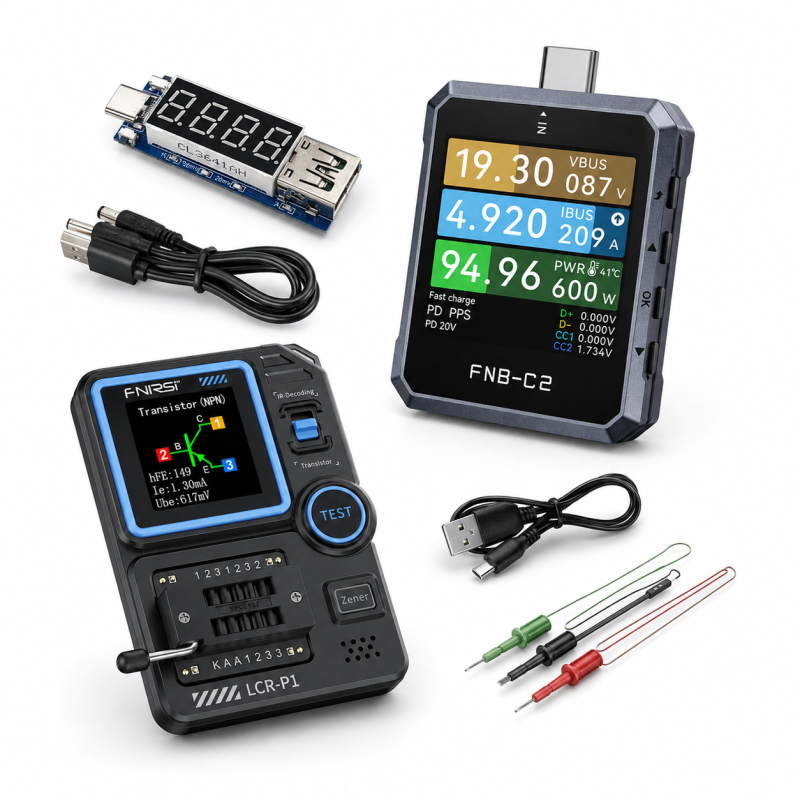

• 1x tester USB-C FNIRSI FNB-C2
• 1x tester elementów elektronicznych FNIRSI LCR-P1
• 1x wymienna płytka testowa do LCR-P1
• 3x haczyk testowy do LCR-P1
• 1x przewód USB do LCR-P1
• 1x moduł wyzwalacza USB-C PD XY-WPDT Male
• 1x przewód USB do modułu XY-WPDT
• Instrukcje i opakowania przewidziane dla poszczególnych urządzeń

Najczęściej zadawane pytania

Czy zestaw pozwala sprawdzić ładowarkę USB-C 240 W?

Tak. FNIRSI FNB-C2 ma zakres pomiarowy do 50 V, 6,5 A i 240 W oraz obsługuje PD3.1 EPR. Rzeczywista osiągana moc zależy również od ładowarki, przewodu i podłączonego odbiornika.

Czy można sprawdzić, jakie napięcia obsługuje zasilacz USB-C PD?

Tak. XY-WPDT pozwala przełączać dostępne profile 5 V, 9 V, 12 V, 15 V i 20 V oraz PPS, jeżeli dany zasilacz je udostępnia.

Czy zestaw umożliwia test przewodów USB-C?

Tak. FNIRSI FNB-C2 obsługuje test E-Marker i pozwala odczytać informacje dotyczące przewodu USB-C. Jest to szczególnie przydatne podczas weryfikacji kabli przeznaczonych do ładowania dużą mocą.

Czy LCR-P1 rozpozna nieoznaczony tranzystor?

Tester automatycznie identyfikuje obsługiwane elementy i wykrywa układ ich wyprowadzeń. Funkcja obejmuje między innymi tranzystory, MOSFET, JFET i IGBT w zakresie obsługiwanym przez urządzenie.

Czy zestaw zastępuje profesjonalne stanowisko laboratoryjne?

Nie. Jest to zestaw do szybkiej diagnostyki warsztatowej. Nie zastępuje wzorcowanych mierników laboratoryjnych, oscyloskopu ani profesjonalnego mostka LCR.

Rada eksperta Avifly: Przy testowaniu USB-C dużej mocy najpierw zweryfikuj przewód za pomocą funkcji E-Marker w FNB-C2. Przy 140 W i 240 W kabel może być równie istotnym ograniczeniem jak sam zasilacz. Przed pomiarem kondensatorów w LCR-P1 zawsze rozładuj je ręcznie, nawet jeśli tester posiada ochronę anti-burn.
