WANPTEK KPS3020D to regulowany zasilacz laboratoryjny DC o zakresie napięcia 0-30 V, prądzie wyjściowym 0-20 A i maksymalnej mocy 600 W. Urządzenie jest przeznaczone do zasilania, uruchamiania i testowania układów elektronicznych, modułów, silników DC, instalacji niskonapięciowych oraz urządzeń serwisowanych na stanowisku warsztatowym.
Zasilacz pracuje w trybach stabilizacji napięcia CV i stabilizacji prądu CC. Oddzielne pokrętła impulsowe pozwalają ustawić wymagane napięcie oraz limit prądowy, a trzy pola wyświetlacza pokazują aktualne napięcie, prąd i moc wyjściową.
Napięcie i ograniczenie prądowe ustawia się za pomocą dwóch enkoderów. Naciśnięcie pokrętła przesuwa aktywną pozycję cyfry, co pozwala szybko przechodzić między regulacją zgrubną i dokładną. Rozdzielczość wskazań wynosi 0,01 V oraz 0,01 A.
Parametry można ustawić przed włączeniem wyjścia. Oddzielny przycisk OUTPUT umożliwia podłączenie lub odłączenie napięcia od badanego układu bez wyłączania całego zasilacza.
W trybie CV - Constant Voltage zasilacz utrzymuje ustawione napięcie, dopóki pobór prądu nie osiągnie ustawionego limitu. Po jego przekroczeniu urządzenie automatycznie przechodzi do trybu CC - Constant Current, ograniczając prąd i odpowiednio zmniejszając napięcie.
Takie działanie chroni uruchamiany układ przed niekontrolowanym wzrostem poboru prądu i ułatwia wykrywanie zwarć, błędnego montażu oraz uszkodzonych podzespołów.

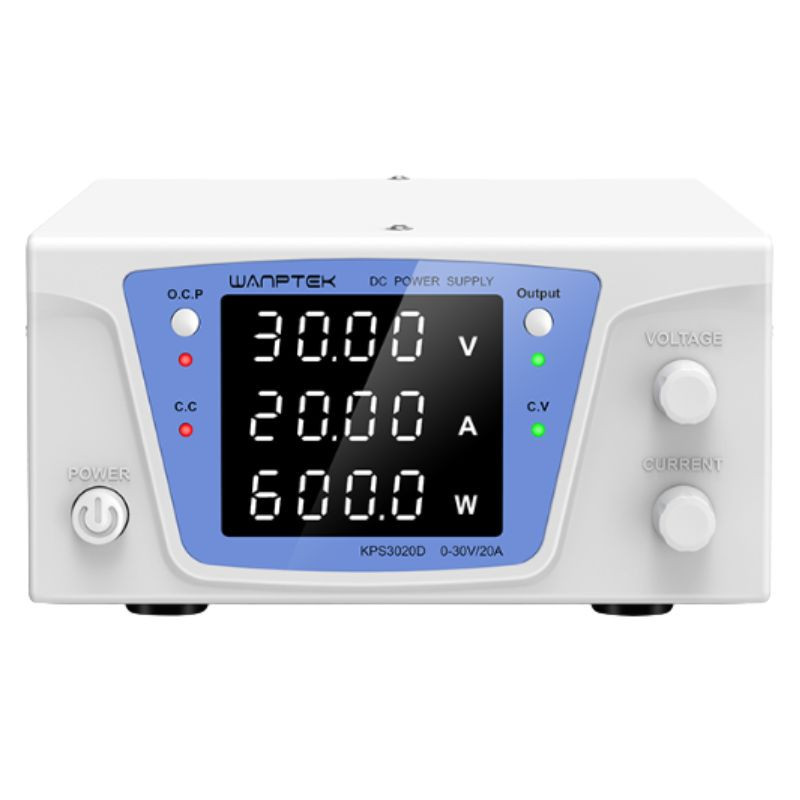

Panel przedni posiada oddzielne cyfrowe wskazania napięcia, prądu oraz mocy. Użytkownik może jednocześnie kontrolować wszystkie podstawowe parametry pracy bez wykonywania dodatkowych obliczeń i przełączania widoku.
Czterocyfrowe pola wyświetlacza ułatwiają dokładne ustawienie parametrów podczas pracy z układami elektronicznymi wymagającymi kontrolowanego zasilania.
Funkcja OCP może zatrzymać wyjście i uruchomić sygnał alarmowy, gdy obciążenie pobiera prąd przekraczający ustawiony limit. Pozwala to ograniczyć ryzyko uszkodzenia badanego urządzenia oraz samego zasilacza.

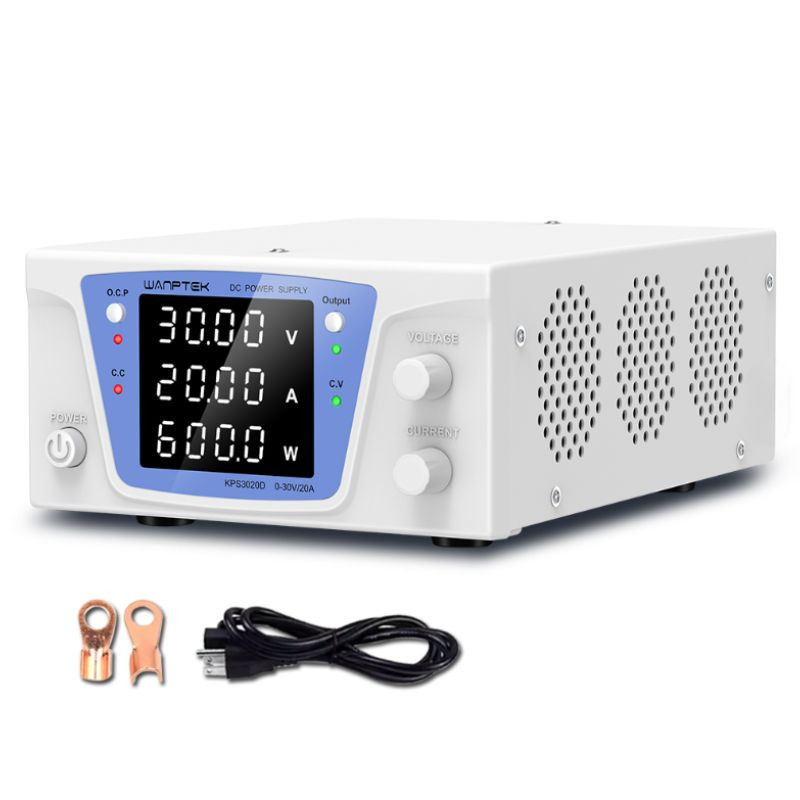

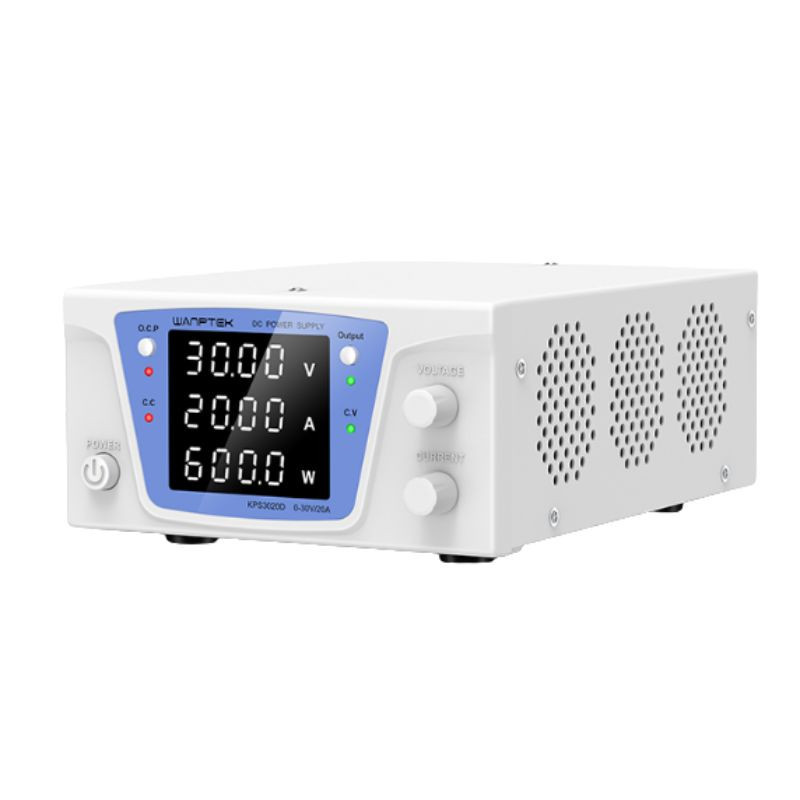

Wbudowany wentylator sterowany temperaturą odprowadza ciepło powstające podczas pracy pod większym obciążeniem. Obudowa o wymiarach 210 x 160 x 80 mm zajmuje stosunkowo mało miejsca na stanowisku pomimo mocy wyjściowej 600 W.
Tak. Dla 30 V i 20 A moc wyjściowa wynosi 600 W, czyli odpowiada maksymalnej mocy znamionowej modelu KPS3020D. Przy takim obciążeniu należy zapewnić dobrą wentylację oraz zastosować przewody o odpowiednim przekroju.
Co oznacza przejście z trybu CV do CC?Po osiągnięciu ustawionego limitu prądu zasilacz przestaje utrzymywać pełne napięcie i przechodzi do stabilizacji prądu. Chroni to obciążenie przed pobraniem prądu wyższego niż ustawiona wartość.
Czy napięcie można ustawić przed podaniem go na wyjście?Tak. Użytkownik może najpierw ustawić napięcie i limit prądowy, a następnie włączyć wyjście oddzielnym przyciskiem OUTPUT.
Jak działa zabezpieczenie OCP?Po wykryciu prądu przekraczającego ustawiony limit lub zwarcia zasilacz odłącza wyjście i uruchamia alarm. Po usunięciu przyczyny można ponownie aktywować wyjście.
Czy KPS3020D nadaje się do pierwszego uruchamiania układów elektronicznych?Tak. Regulowany limit prądowy pozwala rozpocząć pracę od niskiej wartości i obserwować pobór prądu, ograniczając skutki zwarcia lub błędnego montażu.
Rada eksperta Avifly: Przy pracy z prądem zbliżonym do 20 A stosuj możliwie krótkie przewody o odpowiednim przekroju i solidnie dokręcone złącza. Zbyt cienki przewód powoduje spadek napięcia, nagrzewanie oraz błędną ocenę zachowania badanego układu.
