Oscyloskop FNIRSI 2C53T 3w1 - 2 kanały 50MHz, multimetr TRMS, generator 50kHz

Oscyloskop FNIRSI 2C53T 3w1 - 2 kanały 50MHz, multimetr i generator sygnału

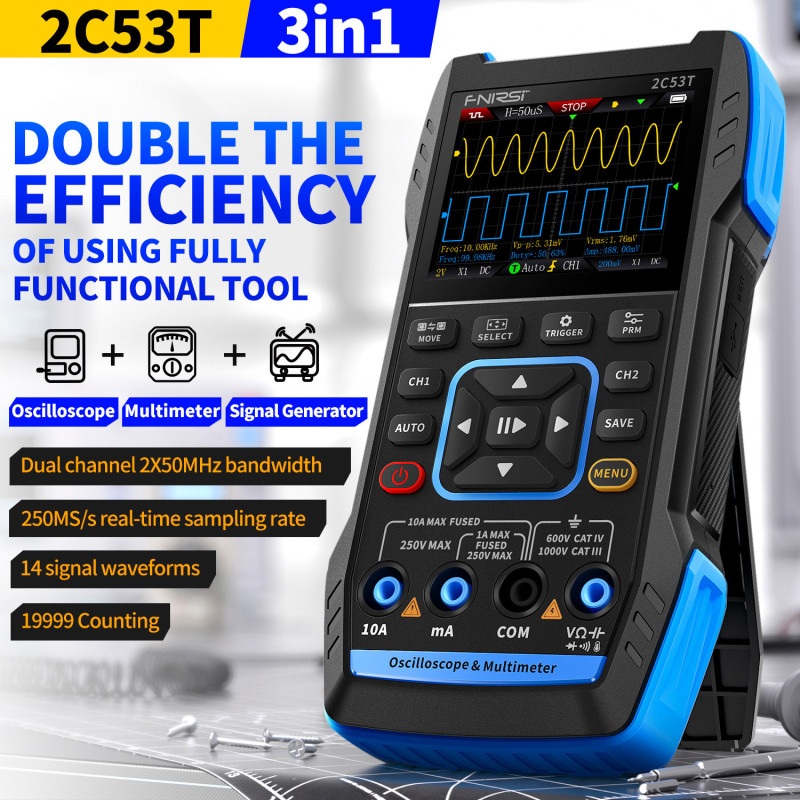

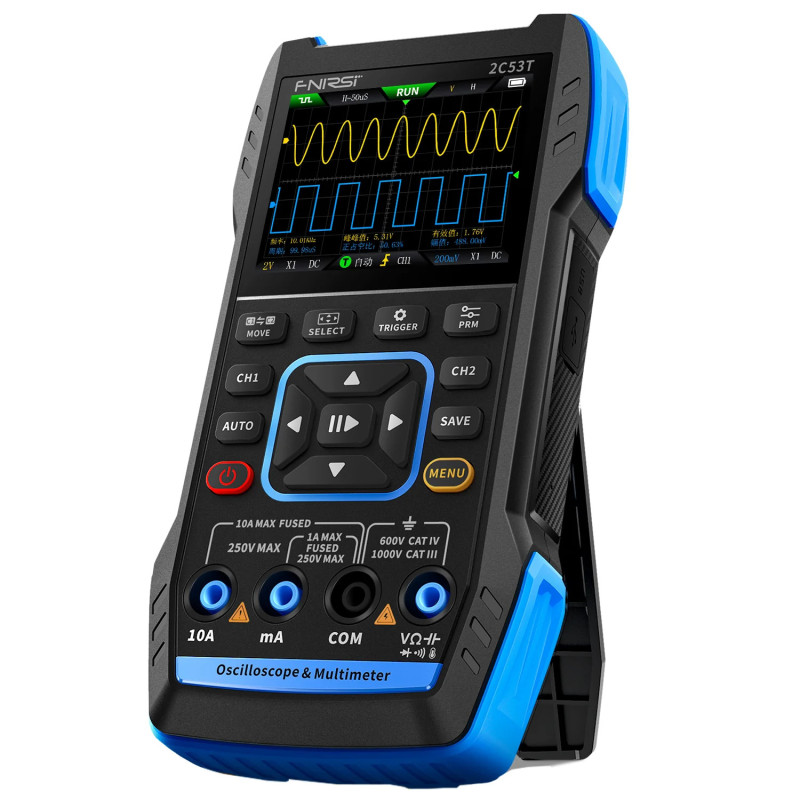

Oscyloskop FNIRSI 2C53T to przenośne urządzenie pomiarowe 3w1 do diagnostyki elektroniki, serwisu, warsztatu i pracy edukacyjnej: łączy 2-kanałowy oscyloskop 50MHz, multimetr TRMS 19999 counts oraz generator funkcyjny 50kHz.

To sprzęt dla osób, które chcą mieć podstawowe funkcje stanowiska pomiarowego w jednym, kompaktowym urządzeniu. Sprawdzi się przy analizie sygnałów PWM, sprawdzaniu zasilania, pomiarach napięcia i prądu, diagnostyce płytek PCB, układów zasilania, elektroniki FPV oraz prostych układów cyfrowych i analogowych.

Najważniejsze cechy

• Oscyloskop 2-kanałowy: dwa niezależne kanały pozwalają porównywać sygnały, np. wejście i wyjście układu, sygnał sterujący i reakcję układu albo dwa punkty pomiarowe na płytce.
• Pasmo analogowe 50MHz: zakres odpowiedni do wielu prac serwisowych, edukacyjnych i hobbystycznych, w tym diagnostyki sygnałów sterujących, przetwornic, PWM i elektroniki niskonapięciowej.
• Próbkowanie 250MS/s: szybkie próbkowanie ułatwia obserwację przebiegów o krótkim czasie narastania i pozwala dokładniej analizować kształt sygnału.
• Multimetr 4.5 cyfry, 19999 counts TRMS: urządzenie obsługuje pomiar napięcia AC/DC, prądu AC/DC, rezystancji, pojemności, temperatury, diody oraz ciągłości obwodu.
• Generator funkcyjny DDS: wbudowany generator oferuje 13 typów przebiegów z częstotliwością wyjściową do 50kHz, regulacją amplitudy oraz wypełnienia.
• Zapis i eksport obrazów przebiegów: zapis zrzutów ekranu pozwala wrócić do pomiaru później i porównać sygnały podczas diagnostyki.
• Ekran 2.8 cala 320 x 240 px: kolorowy wyświetlacz pozwala czytać przebiegi i wartości pomiarowe bez podłączania urządzenia do komputera.
• Akumulator 3000mAh: wbudowana bateria litowa daje mobilność na stanowisku i poza nim, bez stałego zasilania z sieci.
• Ładowanie przez USB-C 5V/1A: praktyczne ładowanie z popularnych zasilaczy i przewodów USB-C.

Największe zalety w pracy serwisowej

• Jedno urządzenie zamiast trzech: oscyloskop, multimetr i generator sygnału mieszczą się w jednej obudowie, co oszczędza miejsce na biurku i w torbie serwisowej.
• Szybsza diagnostyka: można najpierw sprawdzić napięcia multimetrem, potem przejść do obserwacji przebiegu, a na końcu wymusić sygnał testowy z generatora.
• Praca w terenie: wymiary 167 x 89 x 35mm i masa 300g ułatwiają zabranie miernika do klienta, na stanowisko testowe albo do mobilnego serwisu.
• Tryby ułatwiające analizę: obsługa trybu Y-T, Rolling, X-Y, pomiarów kursorem, funkcji matematycznych i FFT zwiększa użyteczność przy analizie bardziej złożonych sygnałów.

Dla kogo jest ten oscyloskop?

• Dla serwisantów elektroniki, którzy potrzebują kompaktowego narzędzia do szybkiej diagnostyki układów.
• Dla modelarzy FPV sprawdzających napięcia, sygnały sterujące, wyjścia regulatorów, przetwornice i elektronikę pokładową.
• Dla hobbystów i uczniów, którzy chcą rozpocząć pracę z oscyloskopem bez budowania pełnego stanowiska laboratoryjnego.
• Dla warsztatów, które potrzebują przenośnego miernika 3w1 do podstawowych testów poza głównym stołem serwisowym.
• Dla osób, które chcą mieć multimetr, generator i oscyloskop w jednym urządzeniu do bieżących pomiarów.

Dla kogo NIE jest?

• Nie jest to pełnowymiarowy oscyloskop laboratoryjny z dużym ekranem, dużą pamięcią akwizycji i zaawansowanym dekodowaniem magistral.
• Nie jest przeznaczony do profesjonalnej analizy bardzo szybkich sygnałów RF powyżej pasma 50MHz.
• Nie zastąpi specjalistycznego analizatora logicznego, jeśli głównym zadaniem jest dekodowanie wielu linii cyfrowych jednocześnie.
• Nie powinien być używany przy pomiarach wysokiej energii bez zachowania zasad bezpieczeństwa, poprawnych sond i właściwej kategorii pomiarowej akcesoriów.

Oscyloskop 2-kanałowy 50MHz

Moduł oscyloskopu w FNIRSI 2C53T pracuje z dwoma kanałami, pasmem analogowym 50MHz oraz próbkowaniem 250MS/s. W praktyce pozwala to obserwować sygnały, których nie da się poprawnie ocenić zwykłym multimetrem, bo sam odczyt wartości średniej lub skutecznej nie pokazuje kształtu przebiegu.

Zakres podstawy czasu 10ns-20s pozwala pracować zarówno z szybszymi sygnałami impulsowymi, jak i wolniejszymi zmianami napięcia. Czułość pionowa 10mV/div-10V/div ułatwia dopasowanie widoku do badanego punktu układu.

Urządzenie obsługuje tryby wyzwalania AUTO, Normal i Single, a także wyzwalanie zboczem narastającym lub opadającym. To ważne przy łapaniu pojedynczych zdarzeń, anomalii, restartów układu albo impulsów pojawiających się tylko w określonych warunkach.

Tryby analizy przebiegu

FNIRSI 2C53T obsługuje tryby wyświetlania Y-T, Rolling i X-Y. Tryb Rolling jest przydatny przy wolnych zmianach sygnału, np. obserwacji napięcia w czasie. Tryb X-Y pozwala analizować zależności między kanałami, co bywa pomocne przy porównywaniu sygnałów przesuniętych w fazie.

Urządzenie wspiera również pomiary kursorem, funkcje matematyczne, FFT, zapisywanie zrzutów przebiegu i eksport obrazów. Dzięki temu można nie tylko zobaczyć sygnał, ale też wykonać podstawową analizę i udokumentować pomiar.

Multimetr TRMS 19999 counts

Wbudowany multimetr oferuje rozdzielczość 4.5 cyfry i 19999 counts. Obsługuje pomiary napięcia stałego i przemiennego, prądu stałego i przemiennego, rezystancji, pojemności, temperatury, test diody oraz test ciągłości.

To praktyczne rozwiązanie przy diagnostyce zasilania, sprawdzaniu przewodów, testowaniu elementów pasywnych i szybkiej weryfikacji, czy układ dostaje poprawne napięcie. W wielu prostych naprawach nie trzeba sięgać po osobny multimetr.

Generator sygnału DDS 50kHz

Generator funkcyjny w FNIRSI 2C53T generuje 13 typów przebiegów z częstotliwością do 50kHz. Obsługiwane są m.in. sinusoida, prostokąt, piła, półfala, pełna fala, przebieg DC oraz inne przebiegi testowe.

Regulacja częstotliwości, amplitudy i wypełnienia pozwala wymusić sygnał na wejściu badanego układu. To przydatne podczas testowania prostych filtrów, wejść sterujących, torów audio, układów pomiarowych i elementów pracujących z sygnałami okresowymi.

Warianty produktu

Wariant	Różnica w zestawie	Dla kogo
Standard	1 sonda P6100 10X	Dla użytkownika, który potrzebuje podstawowego zestawu do startu i okazjonalnych pomiarów oscyloskopowych.
High Profile Plus	2 sondy P6100 10X	Dla użytkownika, który chce od razu korzystać z dwóch kanałów oscyloskopu z pełnym kompletem sond.

Specyfikacja techniczna - parametry ogólne

Parametr	Wartość
Marka	FNIRSI
Model	2C53T
Typ urządzenia	Oscyloskop, multimetr, generator sygnału
Ekran	2.8 cala, kolorowy HD
Rozdzielczość ekranu	320 x 240 px
Zasilanie / ładowanie	USB-C 5V/1A
Akumulator	3000mAh, litowy
Czas czuwania	Do 6 h, laboratoryjna wartość teoretyczna
Języki menu	Chiński, angielski
Wymiary	167 x 89 x 35mm
Masa	300g

Specyfikacja techniczna - oscyloskop

Parametr	Wartość
Liczba kanałów	2 kanały
Próbkowanie	250MS/s
Pasmo analogowe	50MHz, niezależne 50MHz dla obu kanałów
Głębokość pamięci	1Kpts
Impedancja wejściowa	1MΩ
Podstawa czasu	10ns-20s
Czułość pionowa	10mV/div-10V/div, x1
Maksymalne mierzone napięcie	±400V
Tryby wyzwalania	AUTO, Normal, Single
Typ wyzwalania	Zbocze narastające, zbocze opadające
Tryby wyświetlania	Y-T, Rolling, X-Y
Sprzężenie	AC/DC
Poświata / Persistence	OFF, 500ms, 1s, nieskończona
Funkcje matematyczne	8 operacji podstawowych + FFT
Zapis zrzutu przebiegu	Tak
Eksport obrazu przebiegu	Tak
Pomiary kursorem	Tak
Infinite afterglow	Tak

Specyfikacja techniczna - generator sygnału

Parametr	Wartość
Liczba typów przebiegów	13
Typy przebiegów	Sinus, prostokąt, piła, półfala, pełna fala, dodatni skok, odwrotny skok, narastanie wykładnicze, opadanie wykładnicze, DC, multi-audio, Sinker pulse, Lorentz
Częstotliwość wyjściowa	0-50kHz
Amplituda wyjściowa	0-3V
Wypełnienie	0-100%

Specyfikacja techniczna - multimetr

Parametr	Zakres
Napięcie DC	1.9999V / 19.999V / 199.99V / 1000V
Napięcie AC	1.9999V / 19.999V / 199.99V / 750.0V
Prąd DC	19.999mA / 199.99mA / 1.9999A / 9.999A
Prąd AC	19.999mA / 199.99mA / 1.9999A / 9.999A
Rezystancja	19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ / 1.9999KΩ / 199.99Ω
Pojemność	999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF
Temperatura	-55 do 1300C / -67 do 2372F
Test diody	Tak
Test ciągłości	Tak

Zawartość zestawu - wariant Standard

• FNIRSI 2C53T - 1 szt.
• Sonda 10X P6100 - 1 szt.
• Sonda z krokodylkami - 1 szt.
• Przewody pomiarowe multimetru - 1 szt.
• Przewód do ładowania - 1 szt.
• Etui / torba do przechowywania - 1 szt.
• Instrukcja obsługi - 1 szt.
• Opakowanie - 1 szt.

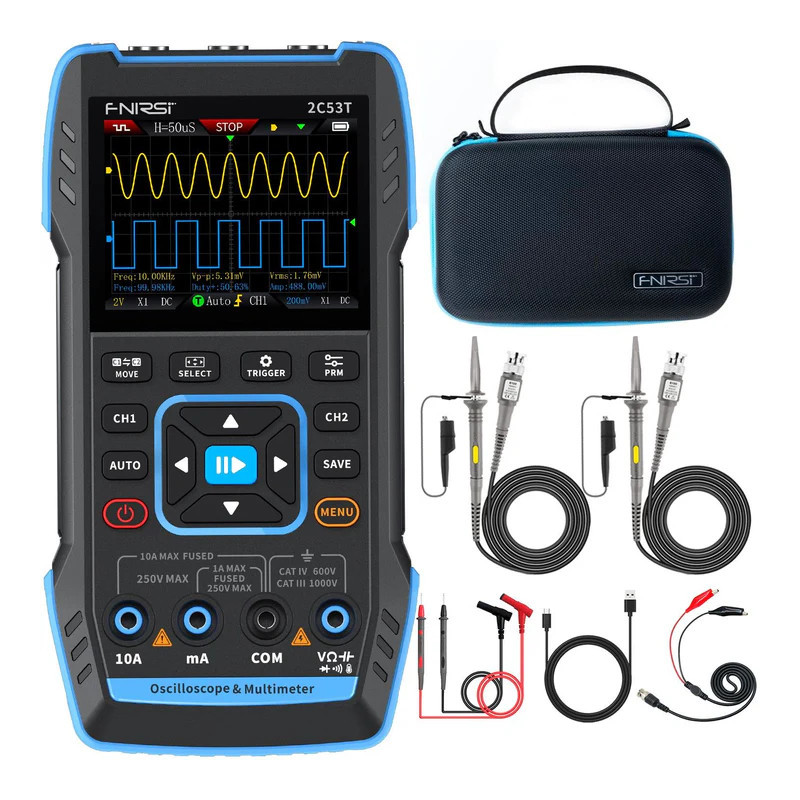

Zawartość zestawu - wariant High Profile Plus

• FNIRSI 2C53T - 1 szt.
• Sonda 10X P6100 - 2 szt.
• Sonda z krokodylkami - 1 szt.
• Przewody pomiarowe multimetru - 1 szt.
• Przewód do ładowania - 1 szt.
• Etui / torba do przechowywania - 1 szt.
• Instrukcja obsługi - 1 szt.
• Opakowanie - 1 szt.

FAQ - najczęściej zadawane pytania

Czym różni się wariant Standard od High Profile Plus?

Wariant Standard zawiera 1 sondę P6100 10X, a wariant High Profile Plus zawiera 2 sondy P6100 10X. Wersja Plus jest praktyczniejsza, jeśli chcesz od razu korzystać z dwóch kanałów oscyloskopu.

Czy FNIRSI 2C53T nadaje się do diagnostyki elektroniki FPV?

Tak, urządzenie może być używane do podstawowej diagnostyki elektroniki FPV, np. sprawdzania napięć, przebiegów PWM, sygnałów sterujących, przetwornic i połączeń. Przy pomiarach należy dobrać odpowiednią sondę, zakres i sposób podłączenia masy.

Czy ten model ma generator sygnału?

Tak. FNIRSI 2C53T ma wbudowany generator funkcyjny DDS z 13 typami przebiegów, częstotliwością wyjściową 0-50kHz, amplitudą 0-3V i regulacją wypełnienia 0-100%.

Czy można zapisać przebieg z oscyloskopu?

Tak. Urządzenie obsługuje zapis zrzutu przebiegu oraz eksport obrazu przebiegu, co ułatwia dokumentowanie pomiarów i porównywanie wyników podczas naprawy.

Czy FNIRSI 2C53T mierzy temperaturę?

Tak. Funkcja multimetru obsługuje pomiar temperatury w zakresie -55 do 1300C oraz -67 do 2372F.

Rada eksperta Avifly: Przy pomiarach oscyloskopowych na elektronice FPV zaczynaj od sondy 10X i uważaj na punkt podłączenia masy. Złe podłączenie masy sondy może zrobić zwarcie szybciej niż ESC zdąży zapikać.
