Generator funkcyjny East Tester ET3320C - 2 kanały, 20MHz, 200MSa/s, DDS

Generator funkcyjny East Tester ET3320C 20MHz

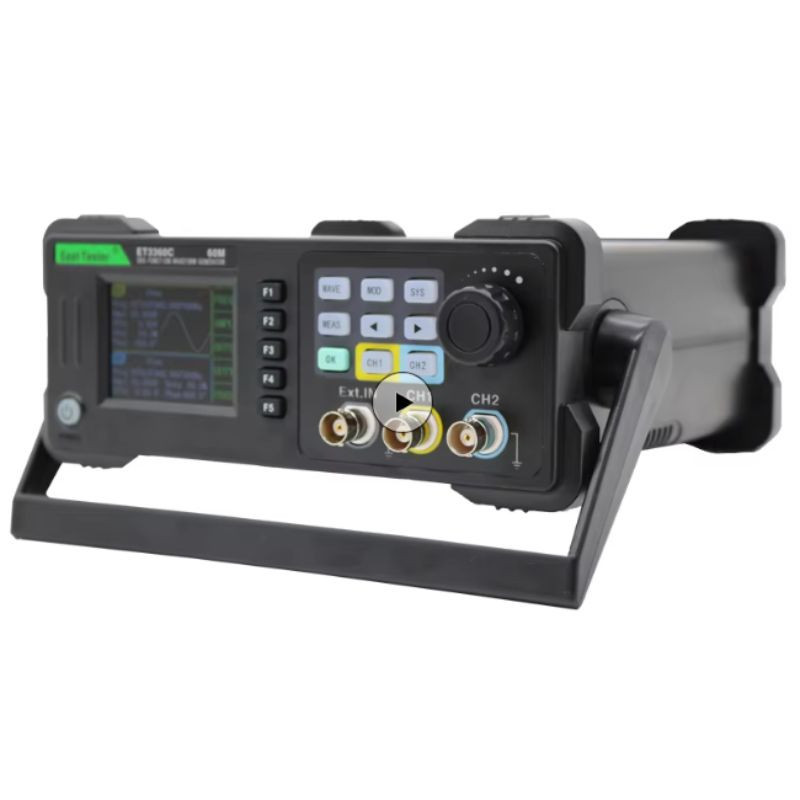

East Tester ET3320C to dwukanałowy generator funkcyjny i przebiegów arbitralnych DDS przeznaczony do uruchamiania, diagnostyki i testowania układów elektronicznych. Urządzenie generuje przebieg sinusoidalny do 20 MHz, oferuje próbkowanie 200 MSa/s, rozdzielczość pionową 13 bitów oraz dwa niezależne kanały z synchronizacją fazy.

Generator może pracować jako źródło sygnału podczas badania wzmacniaczy, filtrów, torów audio, układów cyfrowych, sterowników i urządzeń komunikacyjnych. Wbudowany miernik częstotliwości do 100 MHz oraz 32-bitowy licznik impulsów ograniczają potrzebę stosowania dodatkowego przyrządu pomiarowego.

Dla kogo jest ten generator?

• Prowadzę serwis elektroniki i potrzebuję dwukanałowego źródła sygnału do diagnostyki układów
• Projektuję lub uruchamiam wzmacniacze, filtry, układy sterujące i tory analogowe
• Potrzebuję modulacji AM, FM, PM, ASK, FSK lub PSK
• Chcę generować własne przebiegi arbitralne i zapisywać je w pamięci urządzenia
• Potrzebuję funkcji sweep, burst oraz zewnętrznego pomiaru częstotliwości

Dla kogo NIE jest?

• Potrzebuję przebiegu sinusoidalnego o częstotliwości przekraczającej 20 MHz
• Potrzebuję przebiegów arbitralnych powyżej 6 MHz
• Wymagam zewnętrznej modulacji analogowej w standardowym wyposażeniu - jest to funkcja opcjonalna i wymaga potwierdzenia wersji urządzenia

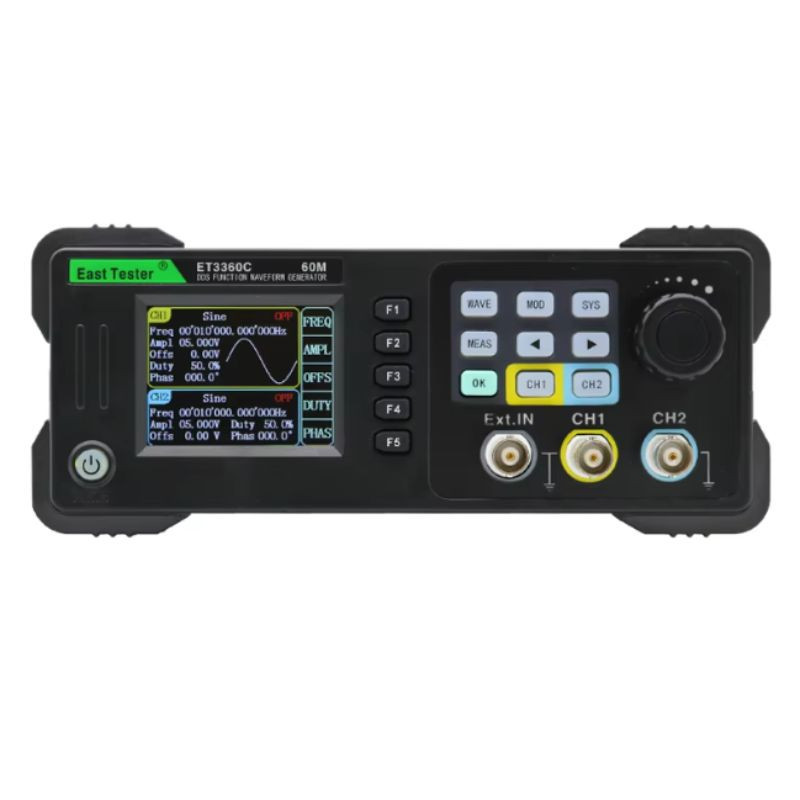

Dwa niezależne kanały z synchronizacją fazy

Kanały CH1 i CH2 mogą pracować niezależnie, a funkcja synchronizacji pozwala ustawić ich wzajemną fazę. Zakres regulacji wynosi 0-359,9 stopnia z rozdzielczością 0,1 stopnia. Ułatwia to testowanie układów różnicowych, przesunięć fazowych, filtrów oraz torów wielokanałowych.

Próbkowanie 200 MSa/s i przebiegi arbitralne

Próbkowanie 200 MSa/s i rozdzielczość 13 bitów pozwalają generować przebiegi o precyzyjnie odwzorowanym kształcie. Długość przebiegu arbitralnego wynosi 8192 punkty. Generator ma 32 gotowe przebiegi arbitralne i pamięć na 50 przebiegów przygotowanych przez użytkownika.

Modulacje, sweep i burst

ET3320C obsługuje modulacje AM, FM, PM, ASK, FSK i PSK. Dostępne jest również liniowe i logarytmiczne przemiatanie częstotliwości oraz tryb burst, który umożliwia wygenerowanie określonej liczby cykli sygnału. Funkcje te są przydatne podczas badania charakterystyki częstotliwościowej, reakcji układów na impulsy oraz transmisji modulowanych.

Najważniejsze cechy

• Dwa niezależne kanały - jednoczesne generowanie dwóch sygnałów i synchronizacja ich fazy
• Pasmo sinusoidy do 20 MHz - testowanie torów analogowych, filtrów i wzmacniaczy
• Próbkowanie 200 MSa/s i 13 bitów - dokładniejsze odwzorowanie kształtu sygnału
• 8192 punkty przebiegu - tworzenie złożonych sygnałów arbitralnych
• 32 przebiegi arbitralne i 50 pozycji użytkownika - szybkie przywoływanie przygotowanych sygnałów
• Modulacje AM, FM, PM, ASK, FSK i PSK - testowanie torów modulacji i komunikacji
• Sweep liniowy i logarytmiczny - sprawdzanie charakterystyki częstotliwościowej układów
• Tryb burst - generowanie paczek od 1 do 1048575 cykli lub pracy bez ograniczenia
• Miernik częstotliwości 100 MHz - pomiar zewnętrznych sygnałów cyfrowych
• Interfejs USB Device - komunikacja z komputerem i obsługa oprogramowania do edycji przebiegów

Zakres częstotliwości

• Przebieg sinusoidalny: 1 μHz - 20 MHz
• Przebieg prostokątny: 1 μHz - 15 MHz
• Przebieg trójkątny: 1 μHz - 15 MHz
• Przebieg impulsowy: 100 μHz - 6 MHz
• Przebieg arbitralny: 1 μHz - 6 MHz
• Rozdzielczość ustawiania częstotliwości: 1 μHz
• Dokładność częstotliwości: ±20 ppm
• Stabilność częstotliwości: ±1 ppm / 3 h

Specyfikacja techniczna

• Marka: East Tester
• Model: ET3320C
• Technologia generowania: DDS
• Liczba kanałów: 2
• Maksymalna częstotliwość sinusoidy: 20 MHz
• Częstotliwość próbkowania: 200 MSa/s
• Rozdzielczość pionowa: 13 bitów
• Długość przebiegu arbitralnego: 8192 punkty
• Wbudowane przebiegi arbitralne: 32
• Pamięć przebiegów użytkownika: 50
• Rodzaje sygnałów: sinusoidalny, prostokątny, trójkątny, impulsowy, szum, arbitralny i DC
• Modulacje: AM, FM, PM, ASK, FSK, PSK
• Częstotliwość modulacji AM, FM i PM: 2 mHz - 20 kHz
• Częstotliwość modulacji ASK, FSK i PSK: 2 mHz - 1 MHz
• Tryby przemiatania: liniowy i logarytmiczny
• Czas przemiatania: 1 ms - 999,999 s
• Kierunek przemiatania: rosnący, malejący i dwukierunkowy
• Liczba cykli burst: 1 - 1048575, bez ograniczenia lub tryb bramkowany
• Zakres regulacji fazy: 0-359,9 stopnia
• Rozdzielczość fazy: 0,1 stopnia
• Zakres amplitudy poniżej 10 MHz: 2 mVpp - 20 Vpp
• Zakres amplitudy od 10 MHz do 20 MHz: 2 mVpp - 10 Vpp
• Rozdzielczość amplitudy: 1 mV
• Dokładność amplitudy: 1 procent wartości ustawionej + 2 mVpp
• Impedancja wyjściowa: 50 Ω ±10 procent
• Czas narastania i opadania przebiegu prostokątnego: poniżej 20 ns
• Minimalna szerokość impulsu: 20 ns
• Rozdzielczość szerokości impulsu: 1 ns
• Zakres miernika częstotliwości: 1 Hz - 100 MHz
• Zakres napięcia wejściowego miernika: 2 Vpp - 20 Vpp
• Tryb sprzężenia wejścia pomiarowego: AC lub DC
• Zakres licznika: 0 - 4294967295 impulsów
• Wyświetlacz: TFT 2,4 cala
• Rozdzielczość wyświetlacza: 320 x 240 px

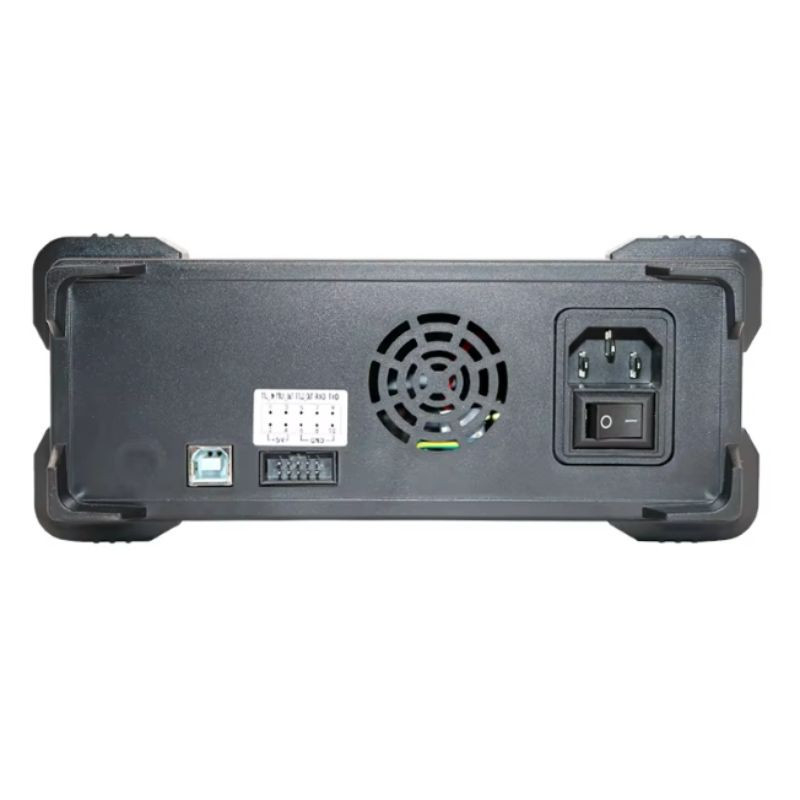

• Interfejs komunikacyjny: USB Device
• Zasilanie: AC 110-240 V, 50-60 Hz
• Pobór mocy: poniżej 15 W
• Temperatura pracy: 10-40 C
• Chłodzenie: pasywne

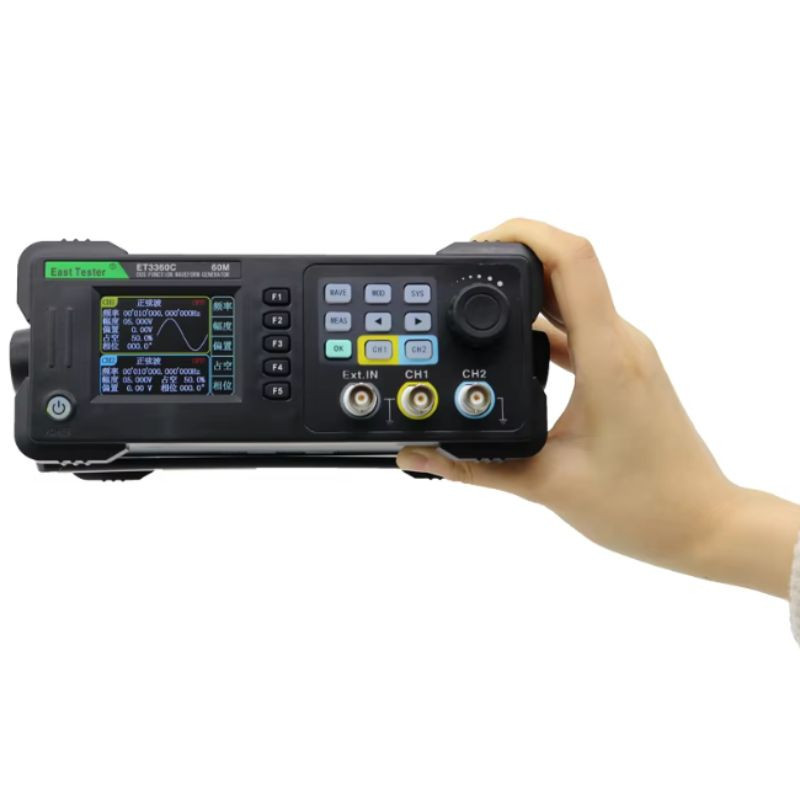

• Wymiary: 195 x 185 x 80 mm
• Masa urządzenia: około 598 g

Zawartość zestawu

• 1x generator funkcyjny East Tester ET3320C
• 1x przewód zasilający
• 2x przewód koncentryczny BNC
• 1x przewód USB do transmisji danych
• 1x przewód sygnałowy
• 1x instrukcja obsługi w języku angielskim

Najczęściej zadawane pytania

Czy oba kanały mogą generować różne sygnały?

Tak. Kanały CH1 i CH2 są niezależne. Można ustawić dla nich różne parametry, a także zsynchronizować ich fazę.

Czy ET3320C generuje prostokąt o częstotliwości 20 MHz?

Nie. Maksymalna częstotliwość 20 MHz dotyczy przebiegu sinusoidalnego. Przebieg prostokątny i trójkątny są generowane do 15 MHz.

Jaka jest maksymalna częstotliwość przebiegu arbitralnego?

Przebiegi arbitralne mogą być generowane w zakresie od 1 μHz do 6 MHz. Pamięć pojedynczego przebiegu ma długość 8192 punktów.

Czy generator ma wbudowany miernik częstotliwości?

Tak. Wejście pomiarowe umożliwia pomiar częstotliwości zewnętrznych sygnałów od 1 Hz do 100 MHz oraz zliczanie impulsów.

Czy można tworzyć własne przebiegi?

Tak. Urządzenie współpracuje z oprogramowaniem do edycji przebiegów arbitralnych i pozwala zapisać w pamięci 50 przebiegów przygotowanych przez użytkownika.

Czy zewnętrzna modulacja analogowa jest dostępna w każdym egzemplarzu?

Nie. Według dokumentacji wejście zewnętrznej modulacji analogowej jest wyposażeniem opcjonalnym. Standardowa wersja obsługuje modulacje generowane wewnętrznie.

Rada eksperta Avifly: Przy pracy z szybkimi zboczami używaj krótkiego przewodu koncentrycznego BNC i terminacji 50 Ω po stronie badanego układu lub oscyloskopu. Ograniczy to odbicia sygnału i zniekształcenia widoczne przy wyższych częstotliwościach.

Bezpieczeństwo użytkowania

• Przed podłączeniem sygnału do wejścia pomiarowego sprawdź, czy jego napięcie mieści się w zakresie 2-20 Vpp.
• Urządzenie podłączaj do prawidłowo uziemionego gniazda sieciowego.
• Nie używaj generatora w wilgotnym środowisku ani przy zablokowanej wentylacji obudowy.
• Dla zachowania deklarowanej dokładności pozostaw urządzenie włączone przez co najmniej 30 minut w temperaturze 18-28 C.
