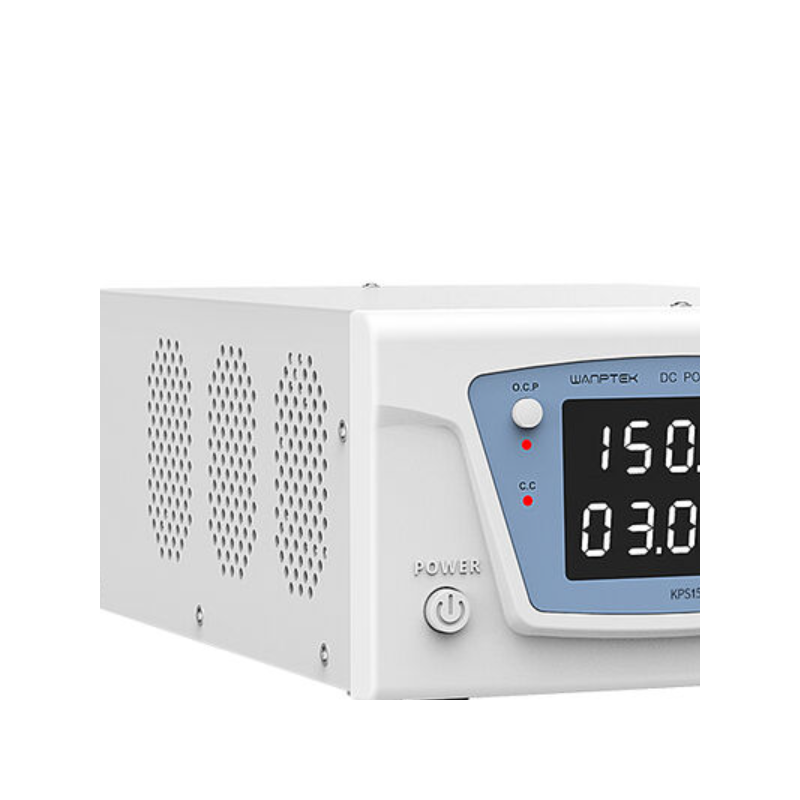

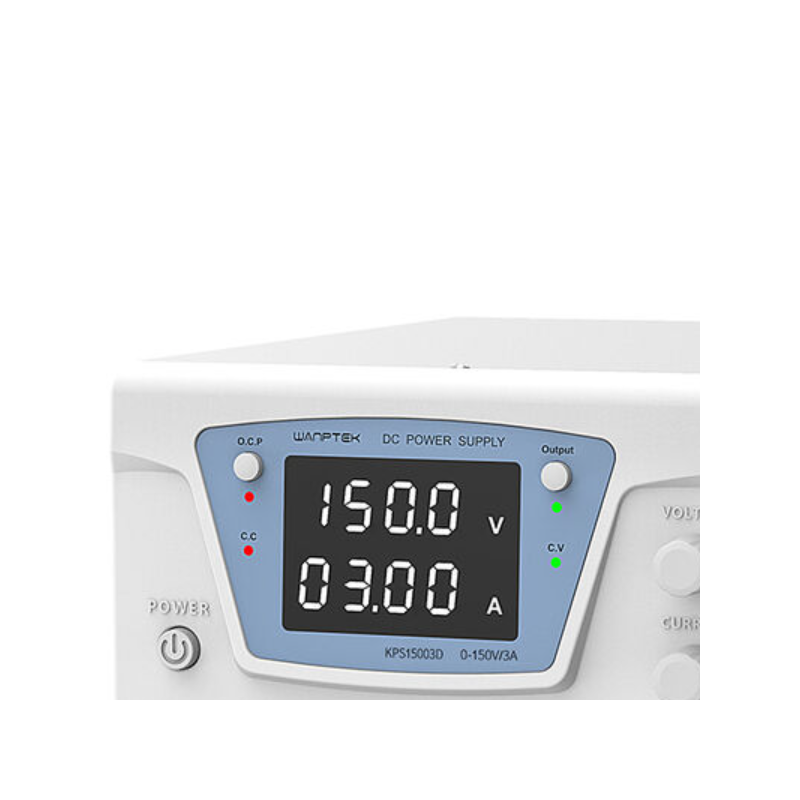

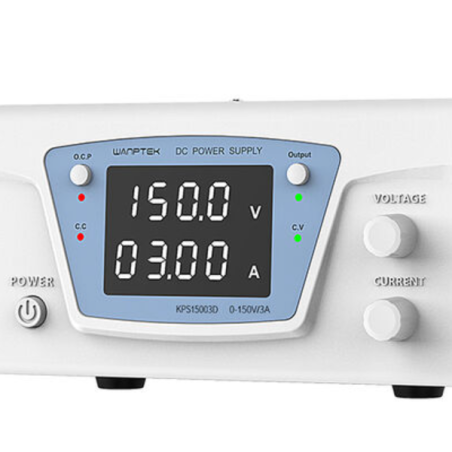

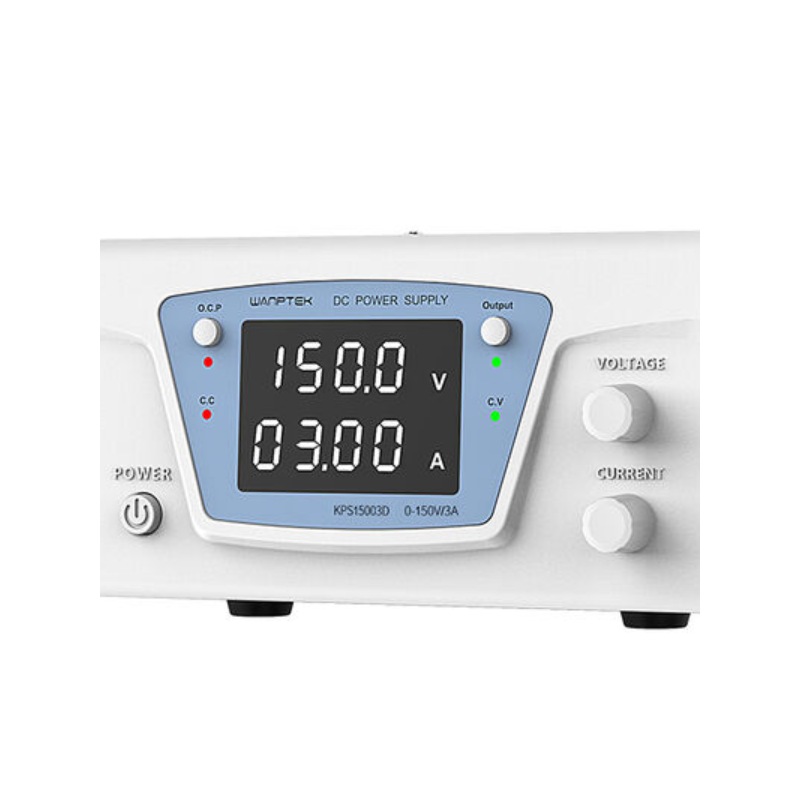

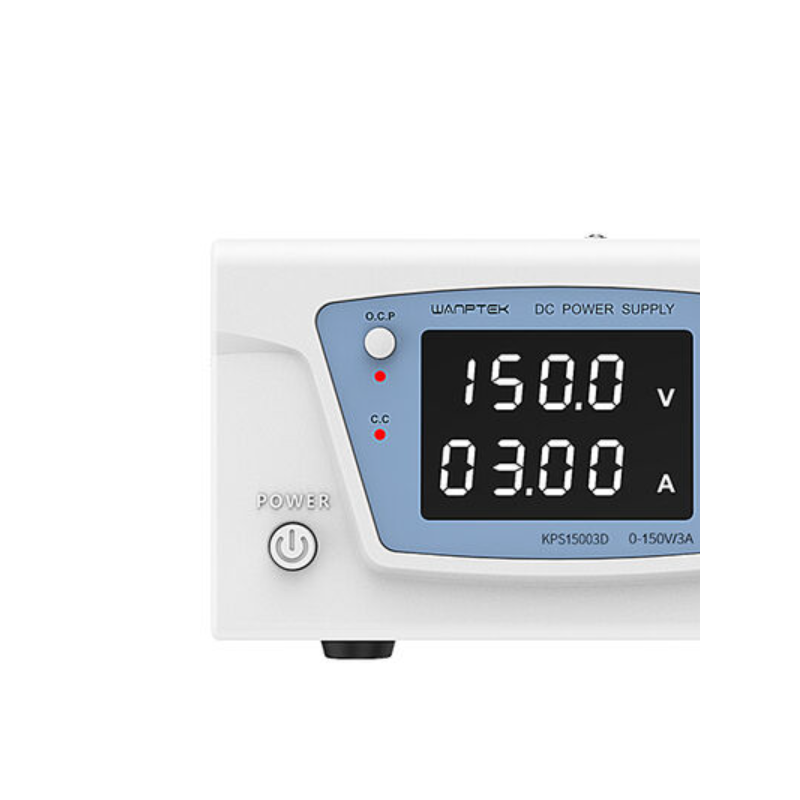

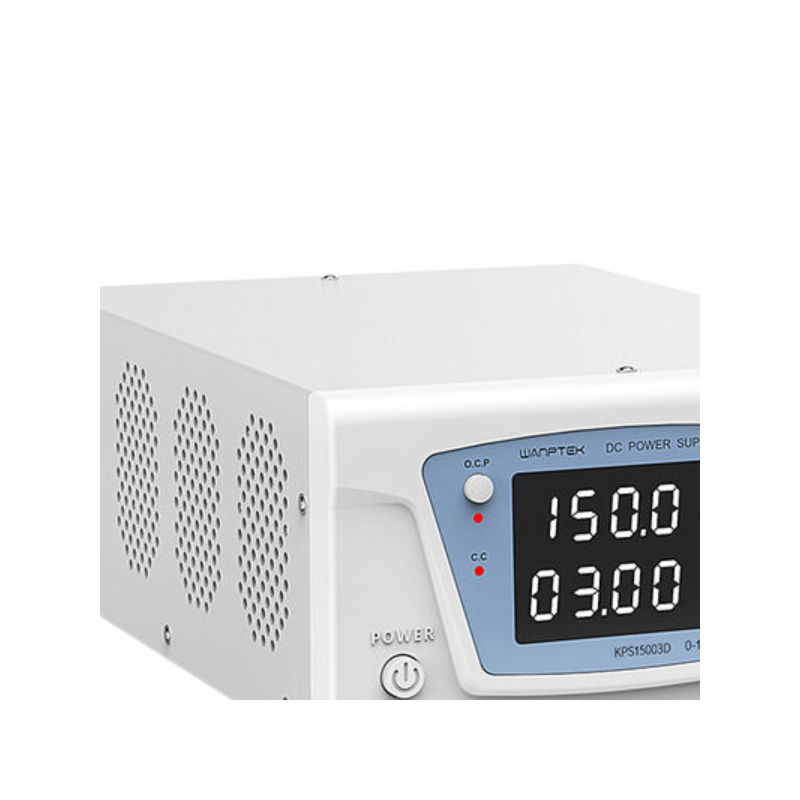

Zasilacz laboratoryjny WANPTEK KPS15003D - 0-150 V, 0-3 A, 450 W, regulacja CV/CC

Zasilacz laboratoryjny WANPTEK KPS15003D 0-150 V 0-3 A

Zasilacz laboratoryjny WANPTEK KPS15003D to regulowane źródło napięcia stałego o zakresie 0-150 V, prądzie do 3 A i maksymalnej mocy wyjściowej 450 W. Urządzenie pracuje w trybie stabilizacji napięcia CV lub stabilizacji prądu CC, dzięki czemu może być używane do zasilania, testowania i uruchamiania układów elektronicznych wymagających napięcia wyższego niż w standardowych zasilaczach 30 V lub 60 V.

Zasilacz ma jedno regulowane wyjście, oddzielny przycisk aktywacji wyjścia oraz czterocyfrowe wskazania napięcia, prądu i mocy. Enkodery umożliwiają zmianę poszczególnych cyfr wartości zadanej bez konieczności wykonywania wielu pełnych obrotów pokrętła.

Dla kogo jest ten zasilacz?

• Dla serwisów elektronicznych testujących urządzenia i moduły wymagające napięcia do 150 V DC
• Dla laboratoriów, pracowni konstrukcyjnych i stanowisk uruchomieniowych
• Dla użytkowników potrzebujących regulowanego ograniczenia prądowego do 3 A
• Dla osób wykonujących testy zasilania, starzenia i obciążenia układów elektronicznych

Dla kogo NIE jest?

• Dla stanowisk wymagających prądu wyższego niż 3 A
• Dla aplikacji wymagających kilku niezależnie regulowanych kanałów wyjściowych
• Dla użytkowników bez doświadczenia w bezpiecznej pracy z napięciem stałym do 150 V

Regulacja napięcia i prądu CV/CC

W trybie CV zasilacz utrzymuje ustawione napięcie wyjściowe. Gdy obciążenie zacznie pobierać prąd równy ustawionemu ograniczeniu, urządzenie automatycznie przechodzi do trybu CC i ogranicza prąd, zmniejszając napięcie wyjściowe. Pozwala to kontrolować warunki zasilania badanego urządzenia i ograniczyć skutki przeciążenia.

Oddzielne sterowanie wyjściem

Przycisk Output umożliwia włączanie i wyłączanie napięcia na zaciskach bez wyłączania całego urządzenia. Parametry można ustawić przy nieaktywnym wyjściu, podłączyć badany układ, a następnie uruchomić jego zasilanie.

Zabezpieczenie OCP

Po aktywowaniu funkcji OCP zasilacz zatrzymuje wyjście i uruchamia sygnalizację w przypadku przekroczenia ustawionego prądu lub wykrycia zwarcia. Funkcja OCP nie powinna być aktywna podczas zamierzonej pracy w trybie stałego prądu CC, ponieważ przekroczenie ustawionego progu powoduje wtedy wyłączenie wyjścia.

Czterocyfrowy odczyt parametrów

• Jednoczesne wskazanie napięcia, prądu i mocy wyjściowej
• Rozdzielczość wskazania prądu: 0.01 A
• Rozdzielczość wskazania napięcia do 100 V: 0.01 V
• Rozdzielczość wskazania napięcia powyżej 100 V: 0.1 V

Najważniejsze cechy

• Regulowane napięcie wyjściowe 0-150 V DC
• Regulowany prąd wyjściowy 0-3 A
• Maksymalna moc wyjściowa 450 W
• Tryby stabilizacji napięcia CV i prądu CC
• Jedno regulowane wyjście z oddzielnym przyciskiem Output
• Zabezpieczenie OCP z zatrzymaniem wyjścia i sygnalizacją alarmową
• Czterocyfrowe wskazania napięcia, prądu i mocy
• Enkodery regulacji napięcia i ograniczenia prądowego
• Wentylator chłodzący sterowany temperaturą

Specyfikacja techniczna

• Marka: WANPTEK
• Model: KPS15003D
• Typ: impulsowy zasilacz laboratoryjny AC-DC
• Liczba wyjść regulowanych: 1
• Zakres napięcia wyjściowego: 0-150 V DC
• Zakres prądu wyjściowego: 0-3 A
• Maksymalna moc wyjściowa: 450 W
• Tryby pracy: CV i CC
• Napięcie wejściowe według instrukcji: 230 V AC ±10%
• Opcjonalna wersja wejściowa producenta: 115 V AC ±10%
• Stabilność prądu: do 0.5% + 3 mA
• Stabilność prądu przy zmianie obciążenia: do 0.5% + 3 mA
• Stabilność napięcia: do 0.5% + 3 mV
• Stabilność napięcia przy zmianie obciążenia: do 0.5% + 3 mV
• Wyświetlacz: czterocyfrowy
• Wyświetlane parametry: napięcie, prąd i moc
• Rozdzielczość prądu: 0.01 A
• Rozdzielczość napięcia do 100 V: 0.01 V
• Rozdzielczość napięcia powyżej 100 V: 0.1 V
• Temperatura pracy: od 0 do 40 C
• Wilgotność podczas pracy: poniżej 80% RH
• Temperatura przechowywania: od -10 do 70 C
• Wilgotność podczas przechowywania: poniżej 70% RH
• Środowisko pracy: pomieszczenia zamknięte
• Chłodzenie: wentylator sterowany temperaturą
• Wymiary: 275 x 200 x 105 mm
• Masa netto: 3 kg

Zawartość zestawu

• 1x zasilacz laboratoryjny WANPTEK KPS15003D
• 1x przewód zasilający
• 2x miedziana końcówka przyłączeniowa
• 1x instrukcja obsługi
• 1x certyfikat kontroli jakości lub karta gwarancyjna

Najczęściej zadawane pytania

Czy zasilacz może dostarczyć 150 V i 3 A jednocześnie?

Tak. Przy napięciu 150 V i prądzie 3 A moc wyjściowa wynosi 450 W, czyli odpowiada maksymalnej mocy modelu KPS15003D.

Czy urządzenie automatycznie przechodzi między trybami CV i CC?

Tak. Po osiągnięciu ustawionego limitu prądu zasilacz przechodzi z regulacji napięcia CV do regulacji prądu CC i odpowiednio zmniejsza napięcie wyjściowe.

Czy funkcja OCP może być używana podczas pracy w trybie CC?

Nie. Po aktywowaniu OCP przekroczenie ustawionego prądu powoduje wyłączenie wyjścia i alarm, dlatego urządzenie nie może wtedy prowadzić ciągłej pracy w trybie CC.

Czy ten model jest przeznaczony do sieci 230 V?

Instrukcja producenta podaje napięcie wejściowe 230 V AC ±10%. Producent oferuje również wykonania 115 V, dlatego przed podłączeniem należy sprawdzić oznaczenie napięcia na tabliczce znamionowej konkretnego egzemplarza.

Rada eksperta Avifly: Przed podłączeniem badanego układu wyłącz wyjście przyciskiem Output, ustaw napięcie oraz możliwie niski limit prądu, a dopiero później aktywuj wyjście. Przy pracy powyżej 60 V używaj osłoniętych przewodów i końcówek pomiarowych przeznaczonych do odpowiedniej kategorii napięciowej.

Bezpieczeństwo użytkowania

• Podłączaj zasilacz wyłącznie do prawidłowo uziemionego gniazda sieciowego.
• Zachowaj co najmniej 3 cm wolnej przestrzeni przy otworach wentylacyjnych i tylnej części obudowy.
• Nie używaj urządzenia w środowisku wilgotnym, korozyjnym ani w pobliżu substancji łatwopalnych lub wybuchowych.
• Nie otwieraj obudowy - wewnątrz może utrzymywać się niebezpieczne napięcie również przez pewien czas po odłączeniu zasilania.
