Zasilacz laboratoryjny WANPTEK DPS3010U - 0-30 V, 0-10 A, 300 W, USB-A i USB-C

Zasilacz laboratoryjny WANPTEK DPS3010U 30 V 10 A 300 W

WANPTEK DPS3010U to jednokanałowy, regulowany zasilacz laboratoryjny prądu stałego o zakresie napięcia 0-30 V, prądu 0-10 A i maksymalnej mocy wyjściowej 300 W. Umożliwia zasilanie, uruchamianie i diagnostykę układów elektronicznych w warsztacie, serwisie, laboratorium oraz na stanowisku edukacyjnym.

Urządzenie automatycznie przełącza się pomiędzy trybem stałego napięcia CV a trybem ograniczenia prądowego CC. Trzy osobne, 4-cyfrowe pola wyświetlacza pokazują jednocześnie napięcie, prąd i pobieraną moc, dzięki czemu nie trzeba ręcznie przełączać wyświetlanych parametrów.

Dla kogo jest ten zasilacz?

• Serwisuję elektronikę, urządzenia mobilne lub podzespoły komputerowe
• Uruchamiam moduły, płytki PCB, układy RC i urządzenia pracujące napięciem do 30 V
• Potrzebuję regulowanego ograniczenia prądowego do bezpiecznego testowania obwodów
• Szukam zasilacza warsztatowego pokazującego jednocześnie napięcie, prąd i moc

Dla kogo NIE jest?

• Potrzebuję napięcia wyższego niż 30 V lub prądu większego niż 10 A
• Potrzebuję kilku niezależnych kanałów zasilania - DPS3010U ma jedno regulowane wyjście
• Zasilany układ wymaga mocy wyższej niż 300 W

Regulacja napięcia i ograniczenia prądowego

Napięcie i maksymalny prąd wyjściowy można regulować w całym zakresie roboczym urządzenia. Rozdzielczość odczytu wynosi 0,01 V dla napięcia oraz 0,001 A dla prądu, co ułatwia ustawianie parametrów podczas uruchamiania i diagnostyki elektroniki.

Po osiągnięciu ustawionego limitu prądu zasilacz automatycznie przechodzi z trybu CV do trybu CC. Prąd zostaje ograniczony do ustawionej wartości, a napięcie wyjściowe jest odpowiednio redukowane.

Wyświetlanie napięcia, prądu i mocy

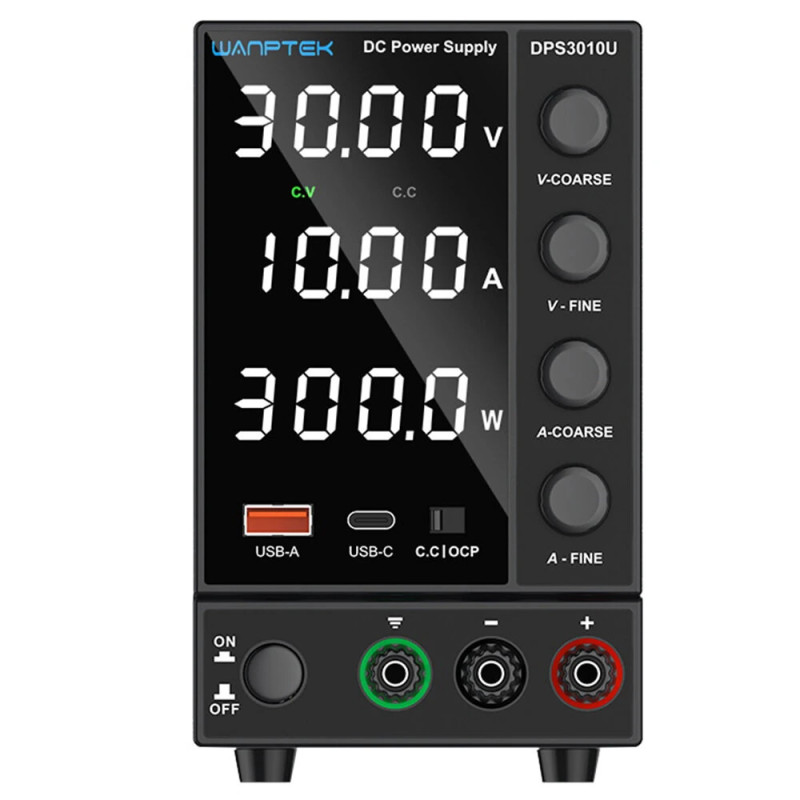

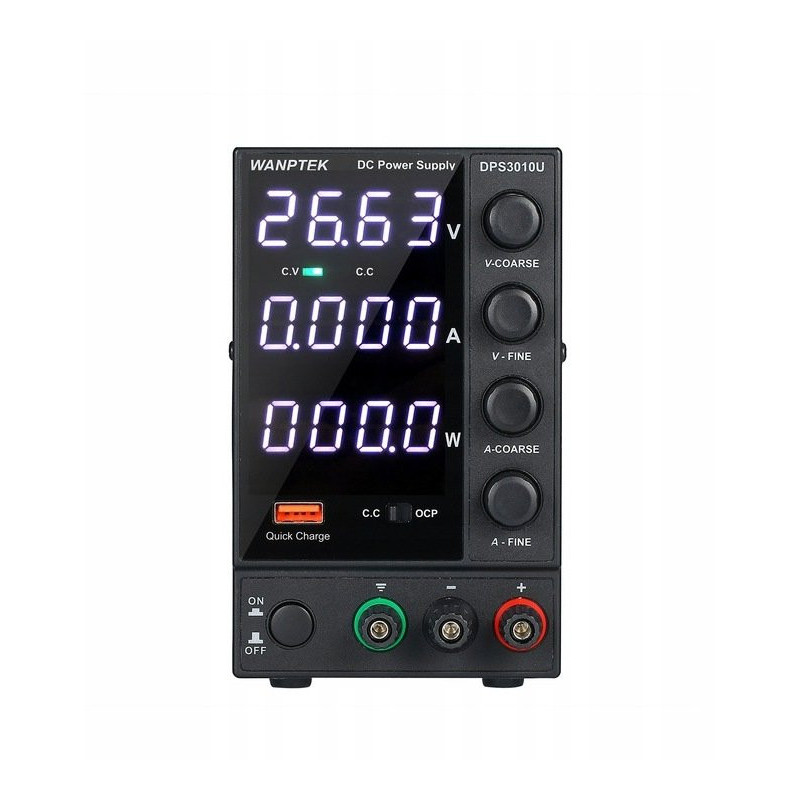

Panel przedni ma trzy 4-cyfrowe wyświetlacze pokazujące jednocześnie napięcie wyjściowe, pobierany prąd oraz moc obciążenia. Kontrolki CV i CC informują, w którym trybie pracuje aktualnie zasilacz.

Szybkie ładowanie USB-A i USB-C

Dodatkowe porty USB-A oraz USB-C umożliwiają szybkie ładowanie kompatybilnych urządzeń. Wyjście pomocnicze obsługuje wiele protokołów szybkiego ładowania i oferuje moc do 18 W.

Najważniejsze cechy

• Regulowane napięcie 0-30 V - zasilanie układów o różnych wymaganiach napięciowych
• Regulowany prąd 0-10 A - możliwość ustawienia bezpiecznego limitu dla badanego obwodu
• Moc wyjściowa do 300 W - obsługa urządzeń wymagających większego prądu
• Automatyczne przełączanie CV/CC - stabilizacja napięcia lub ograniczenie prądowe zależnie od obciążenia
• Trzy 4-cyfrowe wyświetlacze - jednoczesny odczyt napięcia, prądu i mocy
• Porty USB-A i USB-C - dodatkowe szybkie ładowanie urządzeń
• Ochrona prądowa i alarm zwarcia - ograniczenie ryzyka uszkodzenia zasilacza oraz badanego układu

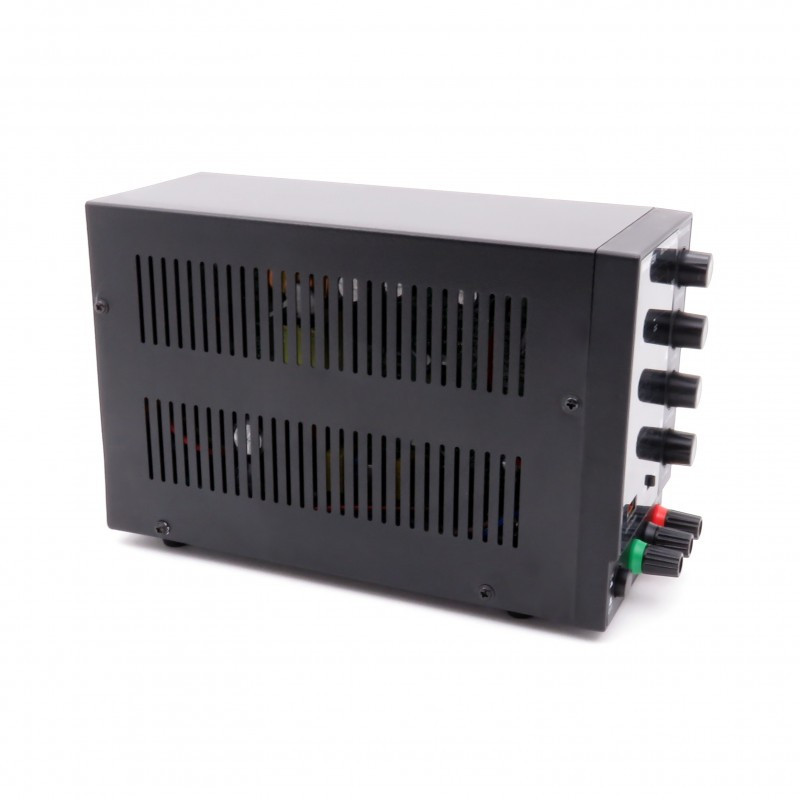

• Aktywne chłodzenie - wentylator odprowadza ciepło podczas pracy pod obciążeniem

Specyfikacja techniczna

• Marka: WANPTEK
• Model: DPS3010U
• Typ: regulowany zasilacz impulsowy DC
• Liczba kanałów: 1
• Napięcie wyjściowe: 0-30 V DC
• Prąd wyjściowy: 0-10 A
• Maksymalna moc wyjściowa: 300 W
• Tryby pracy: CV - stałe napięcie, CC - stały prąd
• Stabilność napięcia CV: nie więcej niż 0,1% + 3 mV
• Stabilność obciążenia CV: nie więcej niż 0,1% + 3 mV
• Tętnienia napięcia: nie więcej niż 20 mVrms
• Stabilność prądu CC: nie więcej niż 0,1% + 3 mA
• Stabilność obciążenia CC: nie więcej niż 0,2% + 3 mA
• Tętnienia prądu: nie więcej niż 5 mArms
• Rozdzielczość napięcia: 0,01 V
• Rozdzielczość prądu: 0,001 A
• Dokładność wyświetlania: 0,5% + 3 cyfry
• Wyświetlacz: trzy pola, po 4 cyfry
• Wyświetlane parametry: napięcie, prąd i moc
• Wyjścia pomocnicze: USB-A i USB-C
• Moc szybkiego ładowania USB: do 18 W
• Napięcie wejściowe: AC 230 V +/- 10%, 50 Hz lub AC 115 V +/- 10%, 60 Hz
• Temperatura pracy: 0-40 C
• Dopuszczalna wilgotność podczas pracy: poniżej 80% RH
• Temperatura przechowywania: od -10 C do 70 C
• Dopuszczalna wilgotność podczas przechowywania: poniżej 70% RH
• Zabezpieczenia: ograniczenie prądowe, alarm zwarcia, zatrzymanie wyjścia i automatyczne przywrócenie pracy
• Chłodzenie: aktywne, wentylator

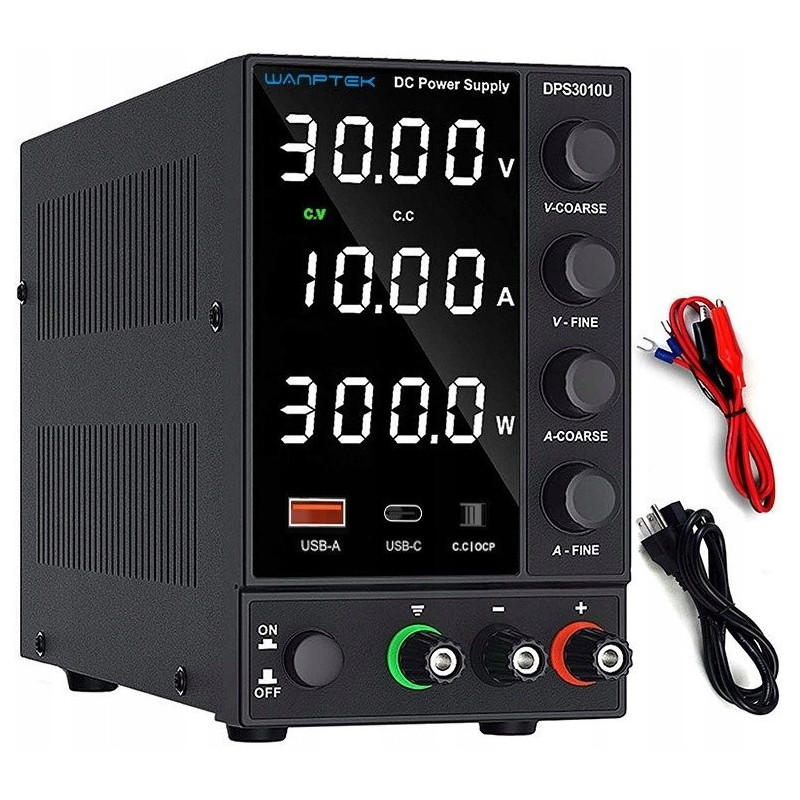

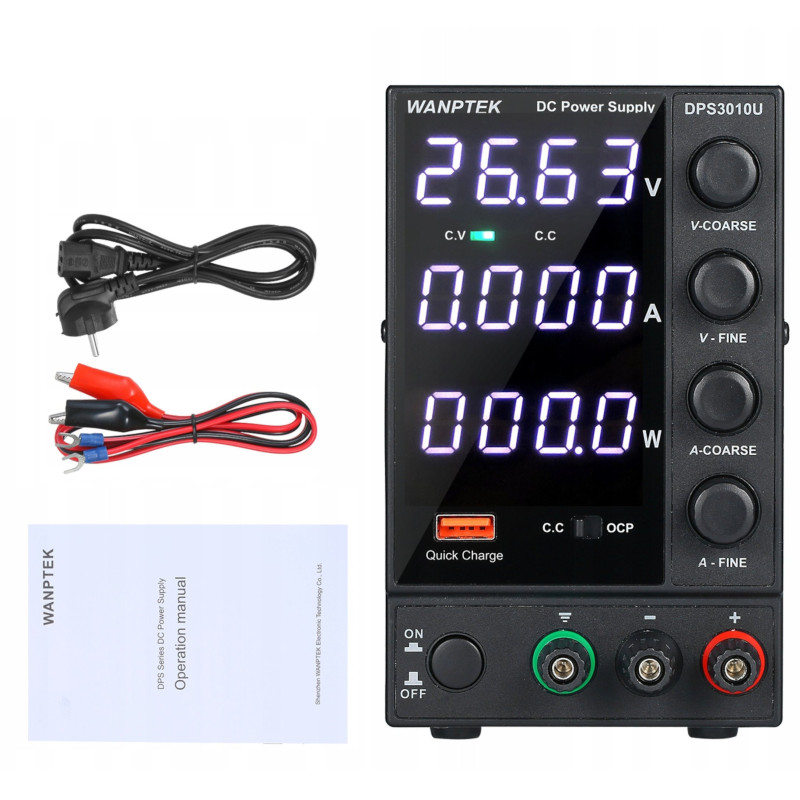

Zawartość zestawu

• 1x zasilacz laboratoryjny WANPTEK DPS3010U
• 1x przewód zasilający
• 1x przewód wyjściowy z zaciskami krokodylkowymi
• 1x instrukcja obsługi

Najczęściej zadawane pytania

Czy zasilacz może pracować w trybie stałego prądu?

Tak. Po osiągnięciu ustawionego limitu prądu zasilacz automatycznie przechodzi z trybu CV do trybu CC i ogranicza prąd obciążenia.

Czy DPS3010U pokazuje pobieraną moc?

Tak. Trzy pola wyświetlacza pokazują jednocześnie napięcie, prąd oraz moc pobieraną przez podłączone obciążenie.

Czy port USB jest połączony z regulowanym wyjściem laboratoryjnym?

Nie. USB-A i USB-C stanowią dodatkowe wyjście szybkiego ładowania, niezależne od głównych zacisków regulowanego wyjścia DC.

Czy mogę zasilać urządzenie wymagające więcej niż 10 A?

Nie. Maksymalny prąd wyjściowy modelu DPS3010U wynosi 10 A, a maksymalna moc wyjściowa 300 W.

Rada eksperta Avifly: Przed podłączeniem nieznanego lub naprawianego układu ustaw niskie ograniczenie prądowe. Zwiększaj limit stopniowo, obserwując pobór prądu - zwarcie lub uszkodzony element wykryjesz bez natychmiastowego podawania pełnej mocy.

Bezpieczeństwo użytkowania

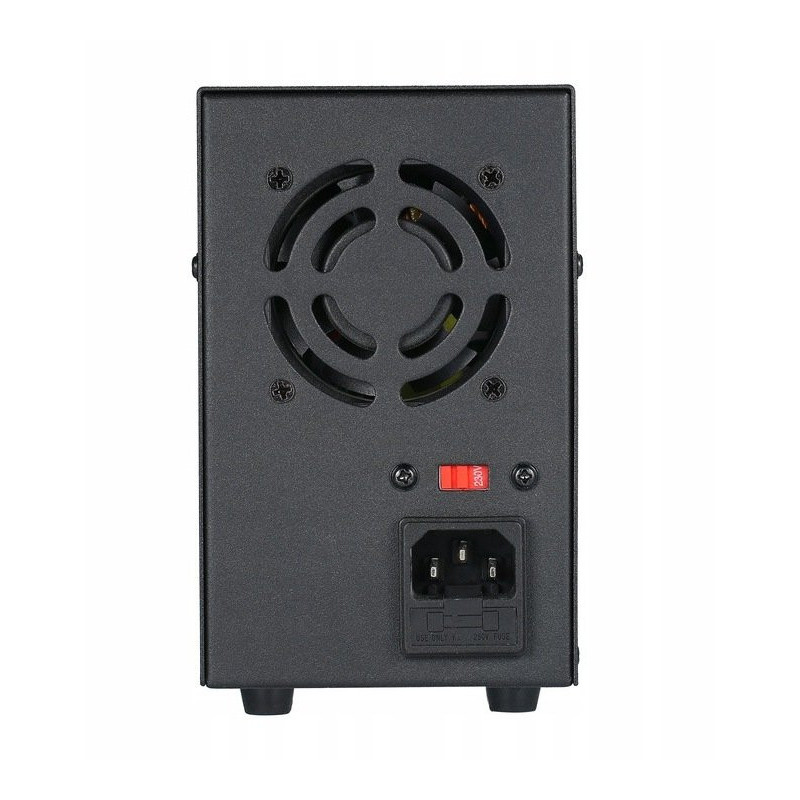

• Przed podłączeniem do sieci sprawdź, czy przełącznik napięcia wejściowego jest ustawiony na 230 V.
• Podłączaj obciążenie z zachowaniem prawidłowej polaryzacji zacisków dodatniego i ujemnego.
• Nie zasłaniaj otworów wentylacyjnych i pozostaw miejsce na swobodny przepływ powietrza.
• Przed czyszczeniem lub wymianą bezpiecznika wyłącz urządzenie i odłącz przewód zasilający.
