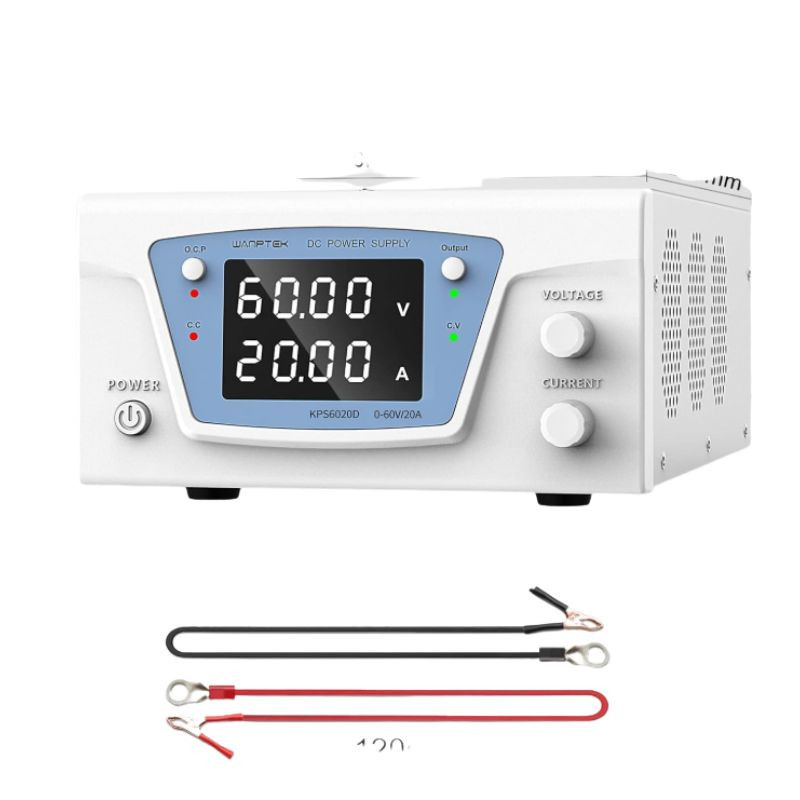

Zasilacz laboratoryjny Wanptek KPS6020D to regulowane źródło napięcia stałego o zakresie 0-60 V, prądzie do 20 A i maksymalnej mocy wyjściowej 1200 W. Urządzenie jest przeznaczone do zasilania, uruchamiania i testowania elektroniki, modułów dużej mocy, układów automatyki, urządzeń samochodowych oraz innych odbiorników wymagających kontrolowanego napięcia i ograniczenia prądowego.
Regulacja odbywa się za pomocą dwóch enkoderów, a ustawione i aktualne wartości napięcia oraz prądu są prezentowane na cyfrowym wyświetlaczu. Rozdzielczość 0,01 V i 0,01 A ułatwia precyzyjne ustawienie parametrów podczas prac serwisowych i laboratoryjnych.
KPS6020D pozwala regulować napięcie od 0 do 60 V oraz ustawić ograniczenie prądu w zakresie od 0 do 20 A. Maksymalna moc 1200 W umożliwia pracę z odbiornikami o znacznie większym zapotrzebowaniu niż w przypadku typowych kompaktowych zasilaczy warsztatowych 300 W lub 600 W.
W trybie CV zasilacz utrzymuje ustawione napięcie wyjściowe. Po osiągnięciu ustawionego limitu prądu urządzenie przechodzi do trybu CC, utrzymując prąd na zadanym poziomie i odpowiednio obniżając napięcie. Pozwala to ograniczyć ryzyko przeciążenia uruchamianego układu i obserwować jego pobór prądu.

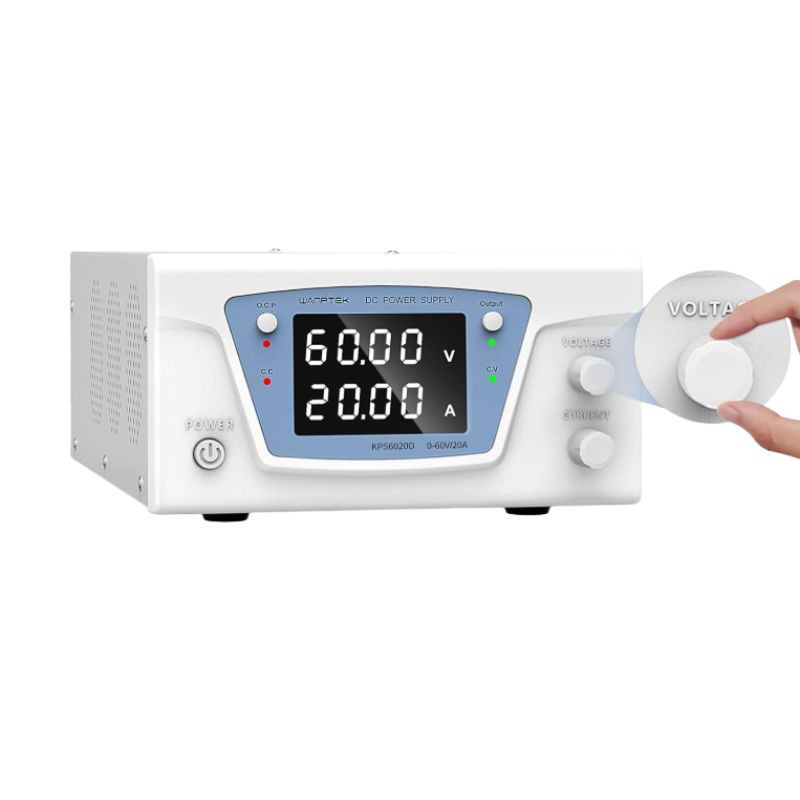

Oddzielne enkodery służą do ustawiania napięcia i prądu. Obrót zmienia wartość, natomiast naciśnięcie enkodera pozwala wybrać pozycję cyfry. Rozwiązanie umożliwia szybkie przechodzenie między regulacją zgrubną i dokładną bez stosowania kilku osobnych pokręteł.
Przycisk OUTPUT pozwala włączać i wyłączać napięcie na zaciskach bez wyłączania całego urządzenia. Można najpierw ustawić wymagane parametry, sprawdzić ich wartości na wyświetlaczu, podłączyć odbiornik i dopiero wtedy aktywować wyjście.
Po aktywowaniu funkcji OCP przekroczenie ustawionego prądu lub wykrycie zwarcia powoduje odłączenie wyjścia i uruchomienie alarmu. Ogranicza to czas oddziaływania zwarcia na badany układ oraz zasilacz.
Funkcja OCP wykorzystuje ustawiony limit prądu jako próg zadziałania. Po jej włączeniu urządzenie nie może pracować w ciągłym trybie CC, ponieważ osiągnięcie limitu zostanie potraktowane jako stan wymagający odłączenia wyjścia.
Wbudowany wentylator jest sterowany zależnie od temperatury urządzenia. Przy pracy z dużą mocą należy pozostawić wolną przestrzeń przy otworach wentylacyjnych, aby zapewnić swobodny przepływ powietrza.
Tak. Iloczyn maksymalnego napięcia 60 V i maksymalnego prądu 20 A odpowiada znamionowej mocy 1200 W. Odbiornik, przewody i złącza muszą być przystosowane do takich parametrów.
Czym różni się tryb CV od CC?W trybie CV urządzenie utrzymuje ustawione napięcie. Po osiągnięciu ustawionego limitu prądu zasilacz przechodzi do trybu CC, utrzymując prąd i zmniejszając napięcie.
Czy można jednocześnie korzystać z OCP i trybu CC?Nie w sposób ciągły. Przy aktywnym OCP osiągnięcie ustawionego limitu prądu powoduje odłączenie wyjścia i alarm. Do normalnej pracy w trybie CC funkcja OCP powinna być wyłączona.
Czy zasilacz nadaje się do ładowania akumulatorów?Może dostarczać regulowane napięcie i ograniczony prąd, ale nie zastępuje dedykowanej ładowarki z kontrolą procesu ładowania i balanserem. Szczególnie akumulatory wielocelowe LiPo i LiHV należy ładować odpowiednią ładowarką modelarską.
Jakie przewody zastosować przy prądzie 20 A?Należy użyć przewodów oraz złączy o obciążalności minimum 20 A, z odpowiednim przekrojem żyły i solidnym połączeniem z zaciskami. Zbyt cienkie lub luźno zamocowane przewody mogą się nagrzewać.
Czy napięcie pojawia się na zaciskach od razu po włączeniu urządzenia?Wyjście jest sterowane oddzielnym przyciskiem OUTPUT. Pozwala to ustawić napięcie i limit prądu przed podaniem zasilania na podłączony układ.
Rada eksperta Avifly: Przy prądach zbliżonych do 20 A stosuj możliwie krótkie przewody o odpowiednim przekroju. Spadek napięcia na cienkich przewodach może być większy niż rozdzielczość wskazań samego zasilacza.
