Oscyloskop cyfrowy FNIRSI DPOX180H 180MHz 500MSa/s - 2 kanały, generator DDS 20MHz

Oscyloskop cyfrowy FNIRSI DPOX180H 180MHz z generatorem DDS 20MHz

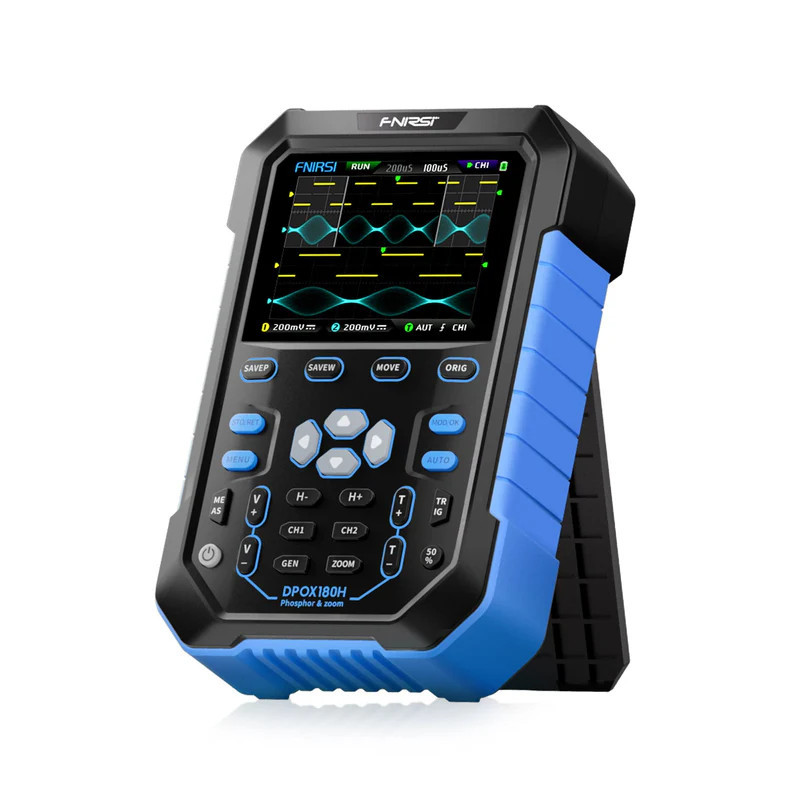

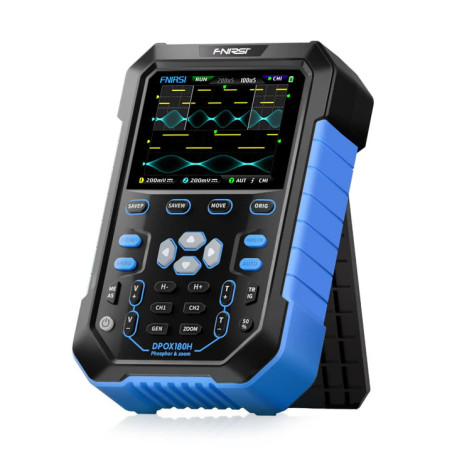

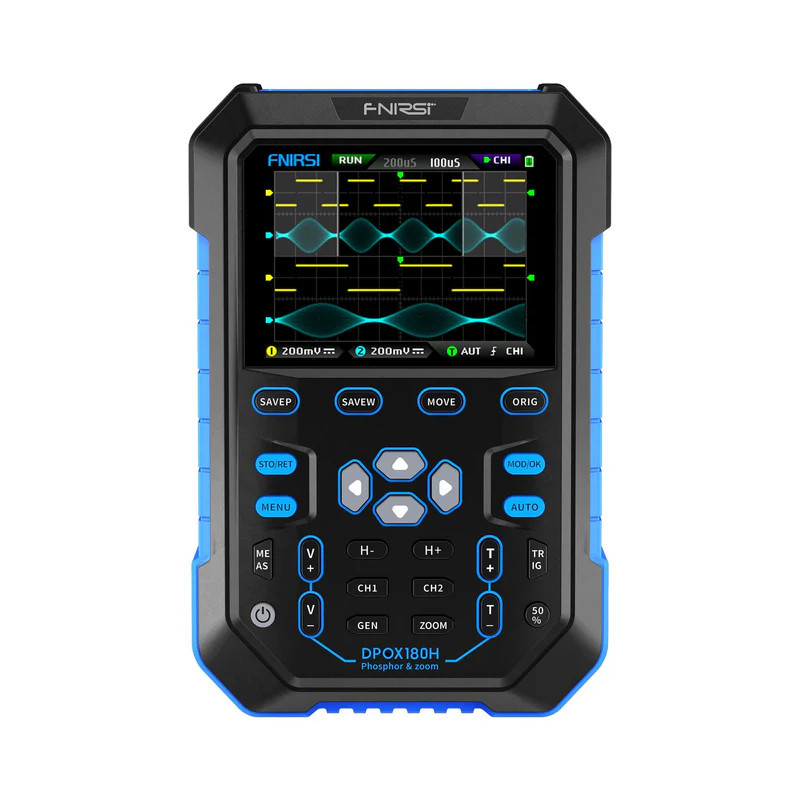

FNIRSI DPOX180H to przenośny, dwukanałowy oscyloskop cyfrowy z technologią cyfrowego luminoforu i generatorem DDS. Oferuje maksymalne pasmo 180 MHz, próbkowanie do 500 MSa/s oraz szybkość przechwytywania do 50000 przebiegów na sekundę.

Akumulator 3000 mAh, ekran IPS 2.8 cala oraz funkcje FFT, X-Y i ZOOM ułatwiają diagnostykę w warsztacie i terenie.

Dla kogo jest ten oscyloskop?

• Dla serwisantów diagnozujących elektronikę
• Dla elektroników porównujących dwa sygnały jednocześnie
• Dla warsztatów i laboratoriów potrzebujących oscyloskopu oraz generatora w jednym urządzeniu

Dla kogo NIE jest?

• Dla stanowisk wymagających pełnego pasma 180 MHz jednocześnie na obu kanałach
• Dla użytkowników potrzebujących dużego ekranu lub rozbudowanego dekodowania magistral
• Do pracy w deszczu, mgle lub środowisku o wysokiej wilgotności

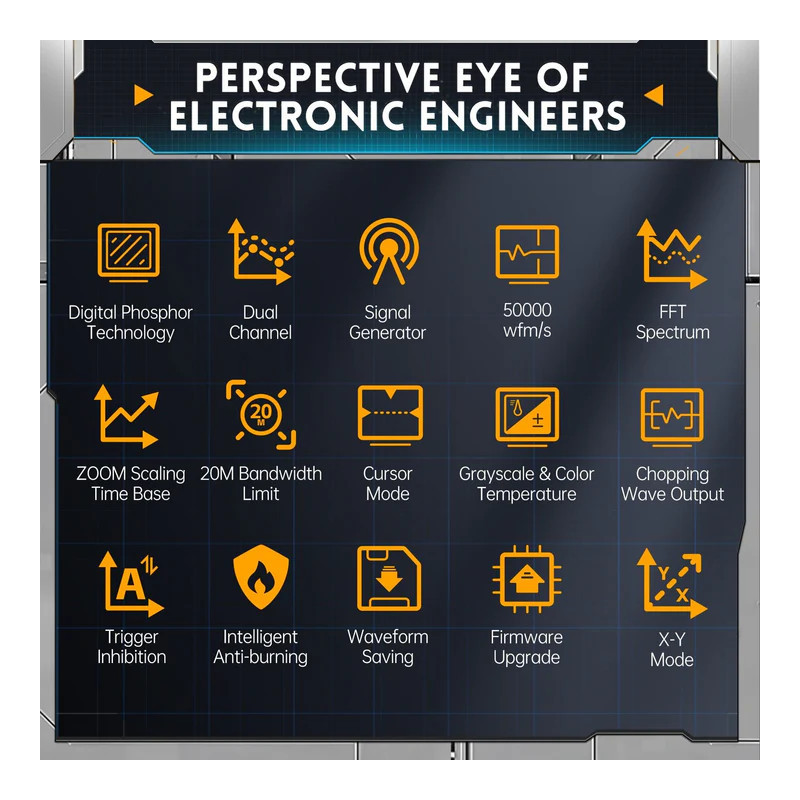

Najważniejsze cechy

• Dwa kanały - porównanie sygnałów, synchronizacji i przesunięcia fazowego
• Do 50000 wfm/s - wykrywanie krótkich i sporadycznych anomalii
• Cyfrowy luminofor - skala szarości i temperatura barwowa pokazują częstość występowania przebiegu
• Pamięć 120 kpts - rejestracja dłuższych fragmentów sygnału z zachowaniem szczegółów
• FFT, X-Y i Roll - analiza widma, fazy i wolnozmiennych sygnałów
• ZOOM 2-1000x - powiększenie wybranego fragmentu przebiegu
• AUTO i kursory - szybka konfiguracja oraz odczyt częstotliwości, okresu i amplitudy

Parametry zależne od liczby kanałów

Pasmo 180 MHz i próbkowanie 500 MSa/s dotyczą pracy jednokanałowej. Przy dwóch aktywnych kanałach producent wskazuje 250 MSa/s na kanał i pasmo około 90 MHz.

Generator DDS 20MHz

Generator obsługuje 14 przebiegów, między innymi sinusoidalny, prostokątny, trójkątny i piłokształtny. Sinusoida jest dostępna do 20 MHz, pozostałe przebiegi do 10 MHz. Amplituda wynosi 1 Vpp, a krok regulacji 1 Hz.

Funkcja wycinania pozwala wykorzystać fragment zmierzonego przebiegu jako sygnał generatora. Urządzenie zapisuje do 500 własnych sygnałów, 90 zrzutów ekranu i 250 zestawów przebiegów. Dane można eksportować przez USB.

Specyfikacja techniczna

• Marka: FNIRSI
• Model: DPOX180H
• Liczba kanałów: 2
• Pasmo: do 180 MHz przy jednym kanale, około 90 MHz przy dwóch kanałach
• Próbkowanie: do 500 MSa/s przy jednym kanale, 250 MSa/s na kanał przy dwóch kanałach
• Szybkość przechwytywania: do 50000 wfm/s
• Głębokość pamięci: 120 kpts
• Czas narastania: 2.5 ns
• Sprzężenie wejściowe: AC/DC
• Impedancja wejściowa: 1 Mohm / 18 pF
• Czułość pionowa: 5 mV/dz do 10 V/dz przy sondzie 1x
• Podstawa czasu: 5 ns do 50 s
• Zakres pomiarowy przy sondzie 1x: 40 mV do 80 V
• Maksymalne deklarowane napięcie pomiarowe: +/-400 V
• Tryby wyzwalania: automatyczny, normalny i pojedynczy
• Wyzwalanie: zbocze narastające lub opadające
• Pomiary automatyczne: 12 rodzajów
• Sprzętowe ograniczenie pasma: 20 MHz
• Wyświetlacz: IPS 2.8 cala, 320 x 240 px
• Generator DDS: 14 przebiegów, do 20 MHz, 1 Vpp
• Interfejs: USB
• Akumulator: 4.2 V, 3000 mAh
• Czas pracy: około 3.5 godziny
• Ładowanie: 5 V / 2 A
• Wymiary: 135 x 90 x 40 mm

Dostępne wersje

• Niebieska
• Żółta

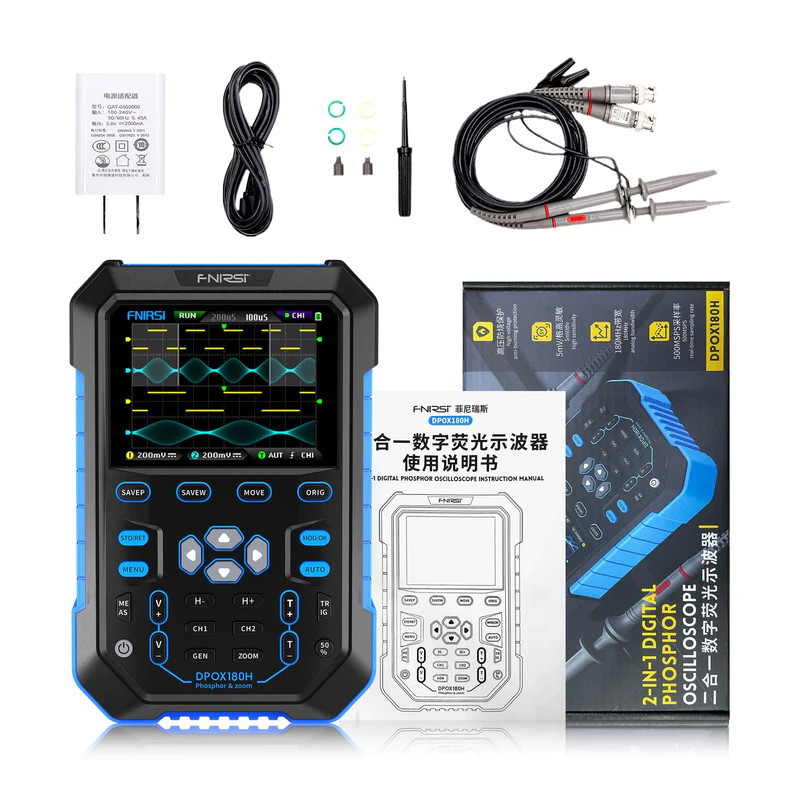

Zawartość zestawu

• 1x oscyloskop FNIRSI DPOX180H
• 2x sonda oscyloskopowa
• 1x przewód USB
• 1x zasilacz 5 V / 2 A
• 1x śrubokręt kalibracyjny
• Akcesoria do sond
• 1x instrukcja obsługi

FAQ

Nie. Parametry 180 MHz i 500 MSa/s dotyczą jednego aktywnego kanału. Przy dwóch kanałach producent podaje około 90 MHz i 250 MSa/s na kanał.

Tak. Generator DDS obsługuje 14 przebiegów, sinusoidę do 20 MHz i pozostałe przebiegi do 10 MHz.

Tak. Urządzenie zapisuje zrzuty ekranu oraz przebiegi, a dane można przenieść przez USB.

Tak. Akumulator 3000 mAh zapewnia około 3.5 godziny pracy.

Rada eksperta Avifly: Przy szybkich sygnałach używaj sondy o odpowiednim paśmie i wykonaj jej kompensację. W trybie dwukanałowym uwzględnij niższe pasmo oraz próbkowanie.

Bezpieczeństwo użytkowania

• Nie przekraczaj limitów napięcia wejściowego urządzenia i sond.
• Nie używaj urządzenia podczas deszczu, mgły ani przy wysokiej wilgotności.
• Przechowuj oscyloskop w suchym miejscu, z dala od słońca i obciążeń mechanicznych.
• Ładuj urządzenie zasilaniem 5 V / 2 A.
