Miernik rezystancji wewnętrznej akumulatorów FNIRSI HRM-10 Std - tester napięcia baterii, 100V DC

Miernik rezystancji wewnętrznej akumulatorów FNIRSI HRM-10 Std

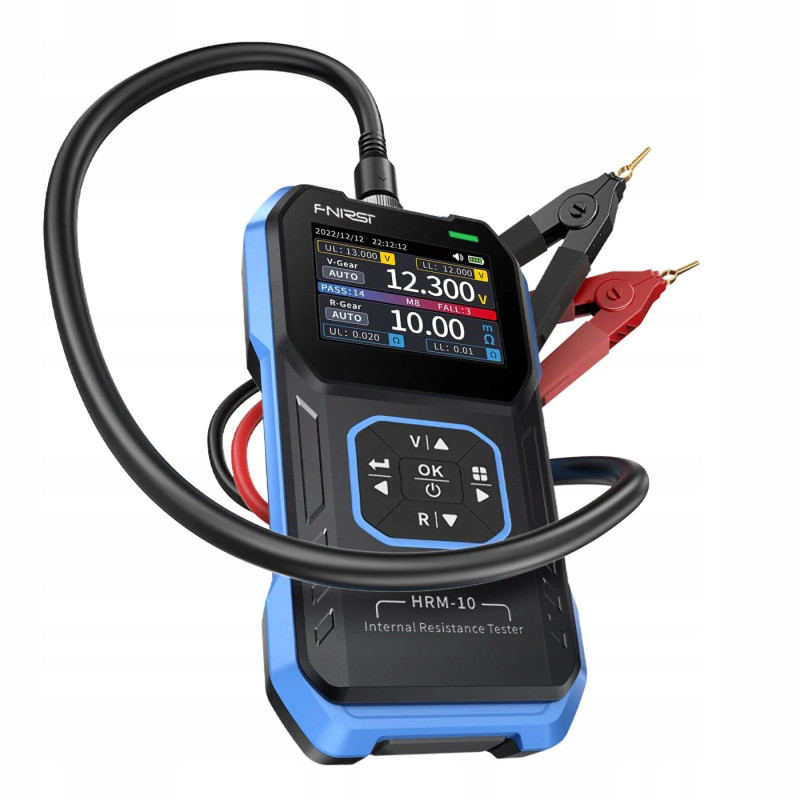

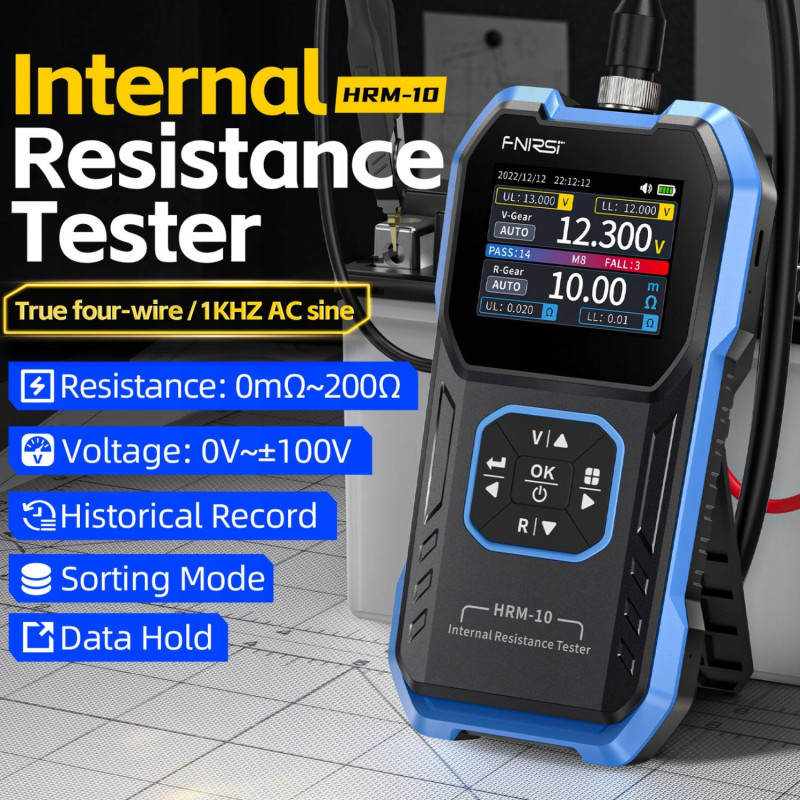

Miernik FNIRSI HRM-10 Std to ręczny tester napięcia i rezystancji wewnętrznej baterii oraz akumulatorów, przeznaczony do diagnostyki pakietów, ogniw i akumulatorów z napięciem do 100 V DC. Urządzenie mierzy jednocześnie napięcie oraz rezystancję wewnętrzną, co pomaga ocenić kondycję ogniwa przed użyciem, ładowaniem lub dalszą selekcją.

HRM-10 wykorzystuje czteroprzewodowy pomiar Kelvin, który ogranicza wpływ rezystancji przewodów i styków na wynik. To ważne szczególnie przy niskich rezystancjach, gdzie zwykły pomiar dwupunktowy może przekłamywać odczyt przez opór przewodów pomiarowych.

Najważniejsze cechy

• Jednoczesny pomiar napięcia i rezystancji wewnętrznej - szybka ocena stanu baterii lub akumulatora bez przełączania funkcji.
• Zakres napięcia 0 do +/-100 V DC - urządzenie nadaje się do wielu typów baterii i pakietów, o ile nie przekraczają limitu napięcia DC.
• Zakres rezystancji 0-200 ohm - pozwala sprawdzać zarówno niskie rezystancje wewnętrzne ogniw, jak i wyższe wartości w diagnostyce.
• Dokładność +/-0,5% - przydatna przy porównywaniu kondycji wielu ogniw w jednej partii.
• Pomiar czteroprzewodowy Kelvin - redukuje wpływ przewodów i punktów styku na wynik pomiaru.

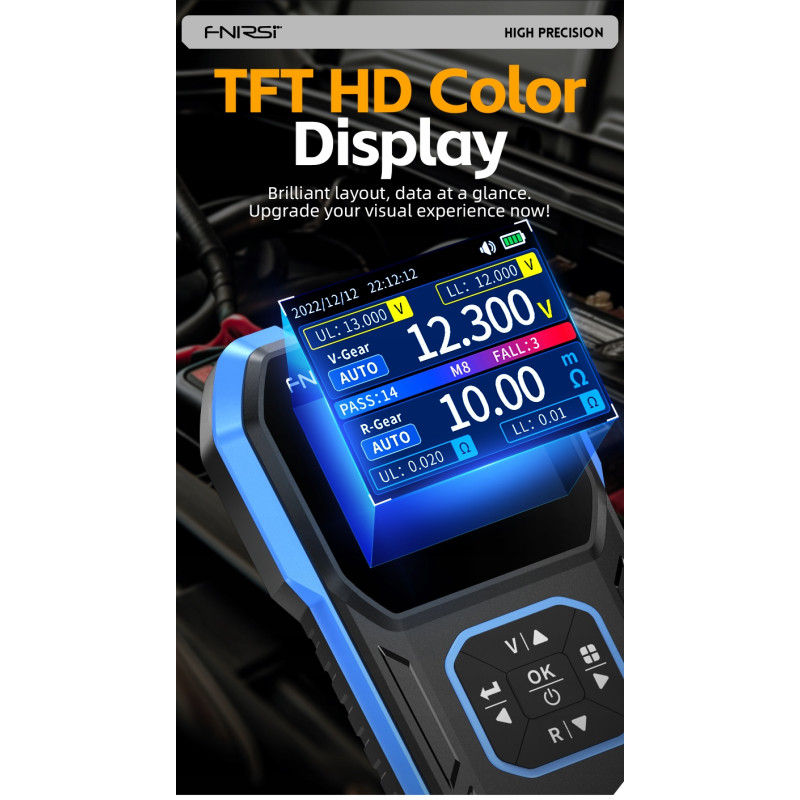

• Kolorowy ekran TFT HD - czytelna prezentacja wyników napięcia i rezystancji.
• Tryb sortowania - urządzenie wspiera selekcję dobrych i słabszych ogniw według ustawionych progów.
• Historia pomiarów i eksport danych - przydatne przy testowaniu większej liczby ogniw lub dokumentowaniu wyników.
• Akumulator 1000 mAh i ładowanie USB-C - urządzenie jest przenośne i nie wymaga stałego zasilania zewnętrznego.

Największe zalety w praktyce

• Lepsza selekcja ogniw - rezystancja wewnętrzna pomaga wykryć zużyte lub osłabione ogniwa, nawet jeśli ich napięcie wygląda jeszcze poprawnie.
• Szybsza diagnostyka pakietów - jednoczesny odczyt napięcia i rezystancji skraca pracę przy większej liczbie baterii.
• Mniejsze ryzyko błędnej oceny - metoda Kelvin ogranicza przekłamania, które mogą pojawiać się przy pomiarach małych rezystancji.
• Praca mobilna - wbudowany akumulator i kompaktowa obudowa pozwalają używać testera w warsztacie, magazynie lub serwisie terenowym.

Dla kogo jest ten tester?

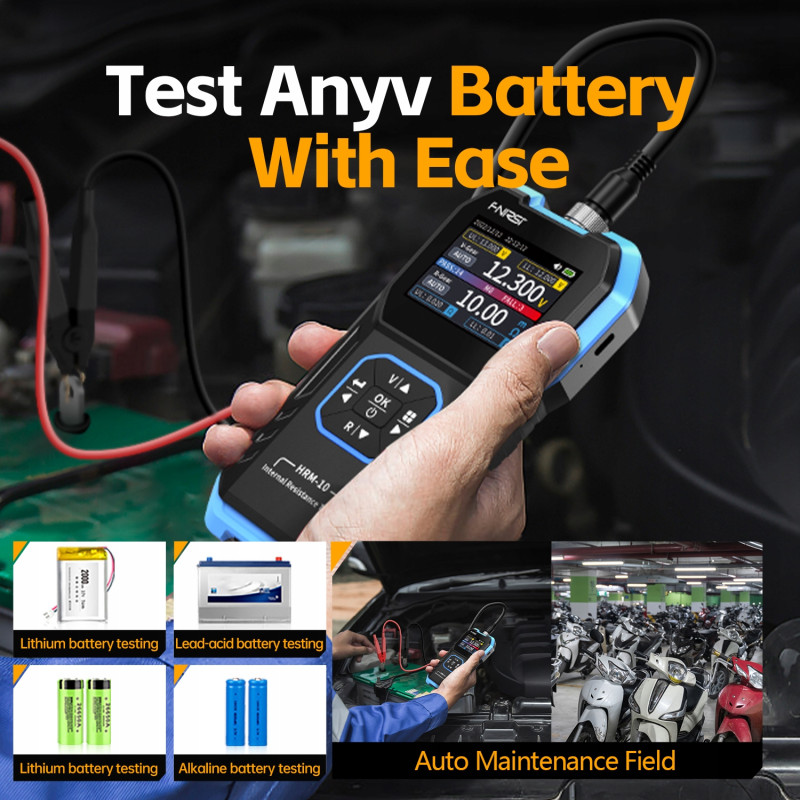

• Dla serwisu i warsztatu, który sprawdza kondycję baterii, pakietów i ogniw.
• Dla modelarzy FPV/RC, którzy chcą kontrolować stan akumulatorów przed dalszym użyciem.
• Dla osób sortujących ogniwa pod kątem podobnych parametrów napięcia i rezystancji wewnętrznej.
• Dla użytkowników, którzy potrzebują przenośnego miernika z historią pomiarów i eksportem danych.

Dla kogo NIE jest?

• Nie jest do pomiaru napięcia AC - producent wyraźnie zabrania przykładania napięcia przemiennego.
• Nie jest do obwodów powyżej 100 V DC - przekroczenie tego limitu jest niedozwolone.
• Nie zastępuje profesjonalnego analizatora pojemności lub ładowarki z pełnym cyklem ładowania i rozładowania.
• Nie jest przeznaczony do pracy w deszczu, mgle ani w warunkach dużej wilgotności.

Pomiar rezystancji wewnętrznej - dlaczego jest ważny?

Napięcie baterii pokazuje tylko część informacji o jej stanie. Ogniwo może mieć prawidłowe napięcie spoczynkowe, ale pod obciążeniem zachowywać się słabo, jeśli jego rezystancja wewnętrzna jest wysoka.

W praktyce wyższa rezystancja wewnętrzna oznacza większe spadki napięcia, większe grzanie i słabszą wydajność prądową. W modelarstwie FPV może to przekładać się na spadek mocy pod obciążeniem, szybsze zużycie pakietu i trudniejsze wykrycie słabszych ogniw bez dodatkowego pomiaru.

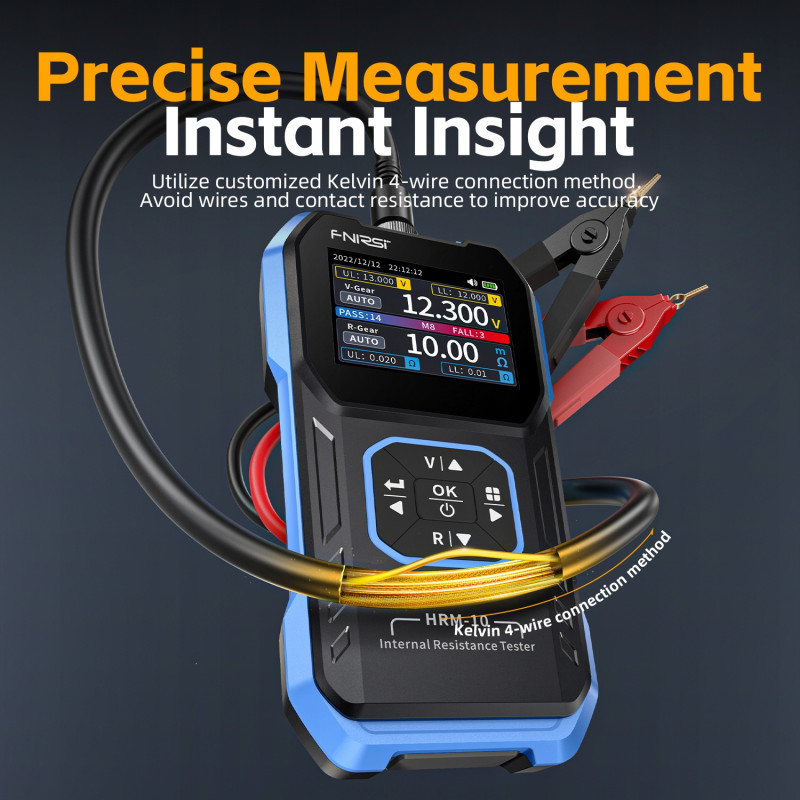

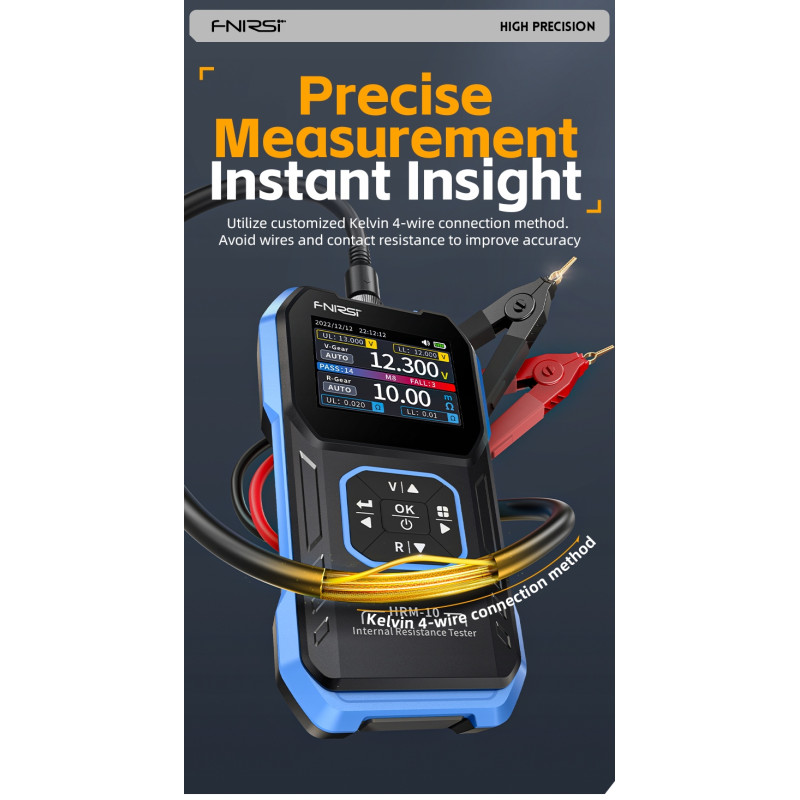

Pomiar Kelvin - mniej błędów od przewodów i styków

FNIRSI HRM-10 Std wykorzystuje czteroprzewodową metodę pomiaru Kelvin. Dwie linie odpowiadają za wymuszenie sygnału pomiarowego, a dwie kolejne za pomiar napięcia bezpośrednio na badanym elemencie.

Dzięki temu wynik jest mniej zależny od oporu przewodów, zacisków i miejsc styku. To szczególnie istotne przy pomiarach w zakresie miliomów, gdzie nawet niewielki opór przewodu może zaburzyć wynik.

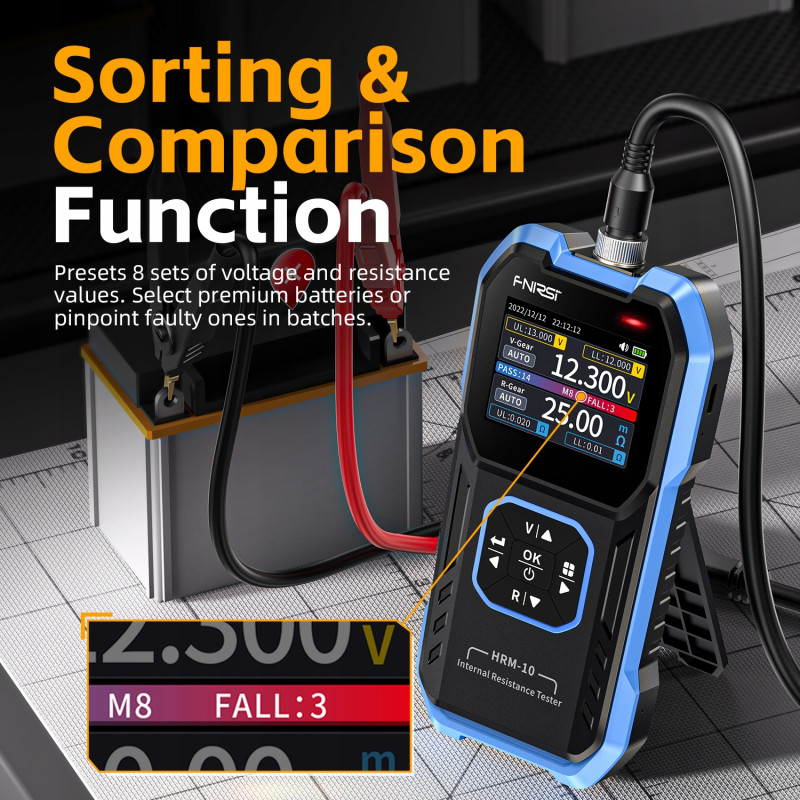

Tryb sortowania i historia pomiarów

Tester obsługuje tryb sortowania, w którym użytkownik może filtrować baterie według ustawionych progów. To ułatwia wybór ogniw o podobnej kondycji oraz odrzucenie sztuk o wyraźnie gorszych parametrach.

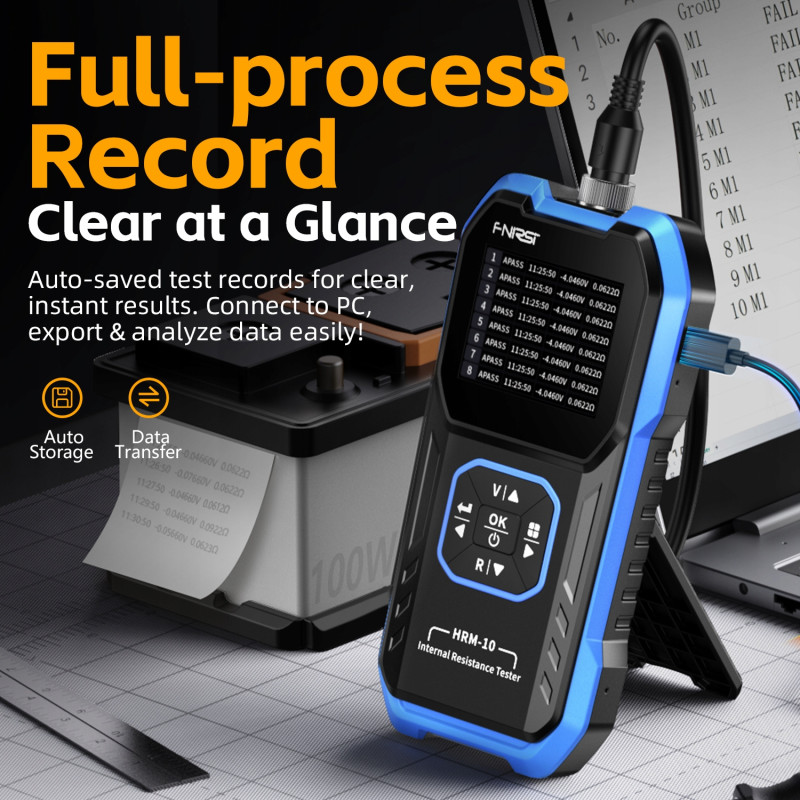

Urządzenie wspiera również zapis historii pomiarów oraz eksport tabeli z danymi. Jest to przydatne przy pracy z większą partią ogniw, kontroli magazynowej lub dokumentowaniu wyników w serwisie.

Specyfikacja techniczna

Zawartość zestawu

• FNIRSI HRM-10 - jednostka główna - 1 szt.
• Przewód pomiarowy z klipsami - 1 szt.
• Kabel danych Type-C - 1 szt.
• Instrukcja obsługi - 1 szt.
• Opakowanie - 1 szt.

Bezpieczeństwo użytkowania

• Nie podłączaj urządzenia do napięcia DC wyższego niż 100 V.
• Nie przykładaj napięcia AC do wejść pomiarowych.
• Nie używaj testera w deszczu, mgle ani w środowisku o zbyt wysokiej wilgotności.
• Jeśli ekran się nie uruchamia, urządzenie może wymagać ładowania.
• Przechowuj urządzenie w suchym, czystym miejscu, bez narażenia na nacisk, uderzenia i bezpośrednie słońce.

FAQ - najczęściej zadawane pytania

Tak. Urządzenie automatycznie mierzy napięcie oraz rezystancję wewnętrzną baterii, a wyniki są prezentowane na ekranie.

Nie. Producent wskazuje, że urządzenia nie wolno używać z napięciem AC. Zakres napięcia dotyczy pomiaru DC do 100 V.

Tryb sortowania pomaga wybierać baterie lub ogniwa według ustawionych progów napięcia i rezystancji. Jest przydatny przy selekcji większej liczby ogniw.

Tak. Tester ma wbudowany akumulator litowy o pojemności 1000 mAh i jest ładowany przez złącze USB-C 5 V / 1 A.

Rada eksperta Avifly: Przy porównywaniu kilku akumulatorów mierz je w podobnej temperaturze i po podobnym czasie od ładowania. Temperatura oraz stan naładowania mogą wpływać na odczyt rezystancji wewnętrznej, więc równe warunki pomiaru dają bardziej sensowne porównanie.
