Miernik LCR FNIRSI LCR-ST1 - pęseta pomiarowa SMD, ESR, R/C/L, 100Hz-10kHz

Miernik LCR FNIRSI LCR-ST1 - pęseta pomiarowa SMD do rezystancji, pojemności i indukcyjności

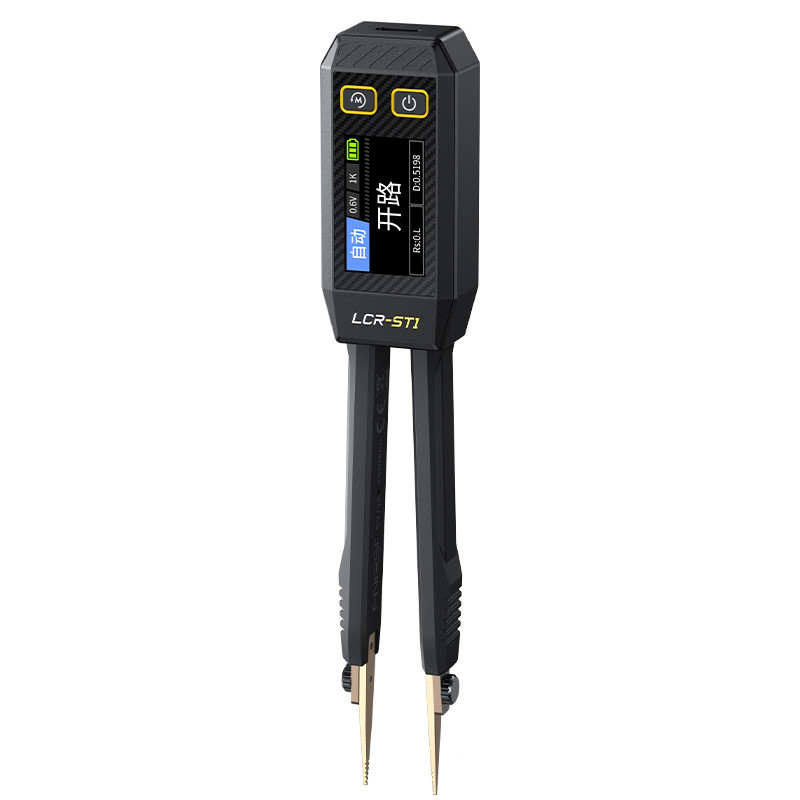

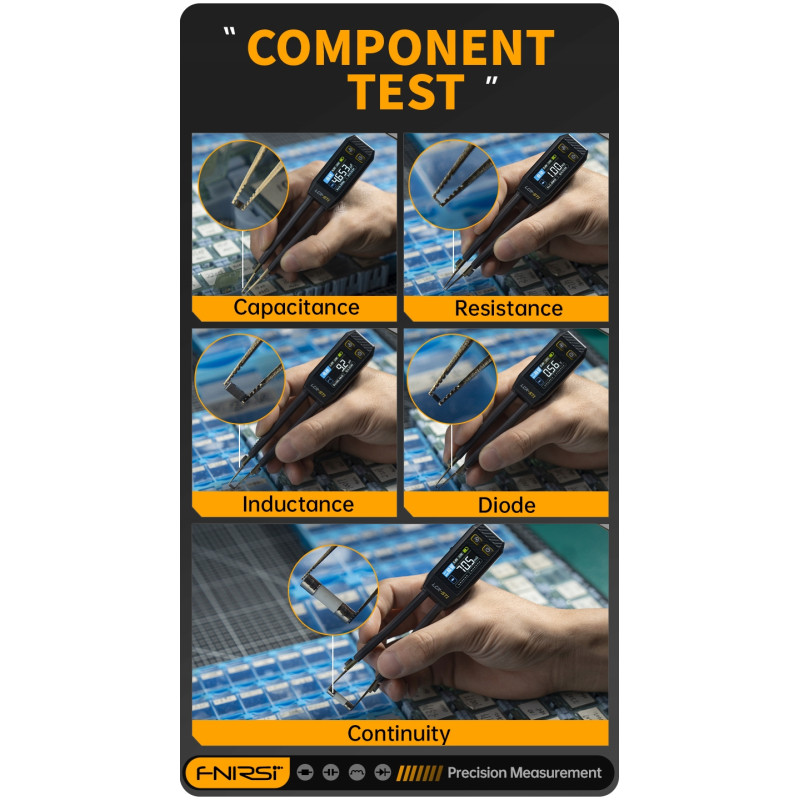

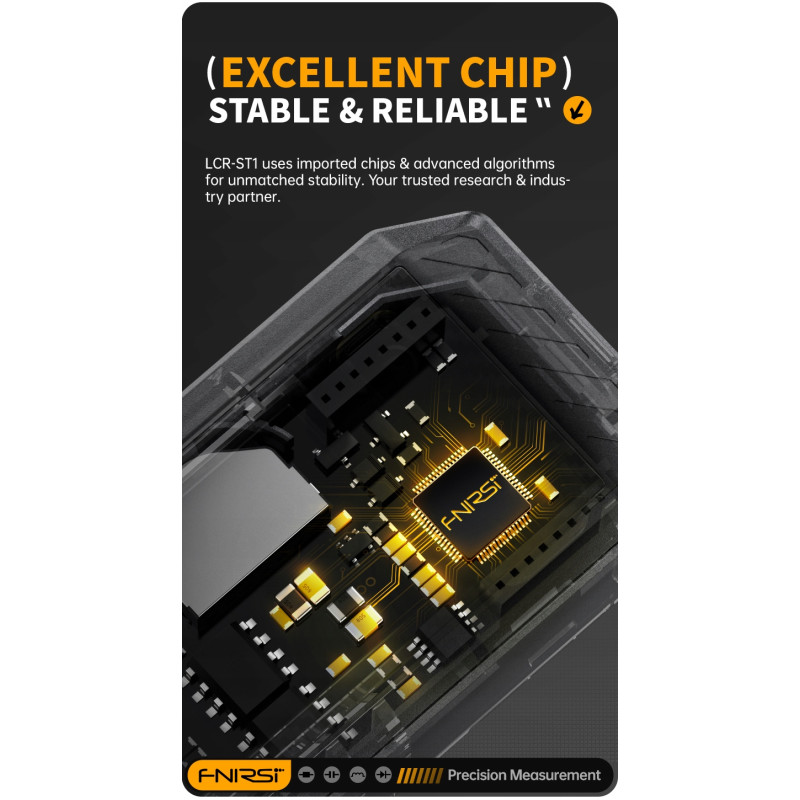

Miernik LCR FNIRSI LCR-ST1 to kompaktowa pęseta pomiarowa do szybkiego testowania elementów SMD, rezystorów, kondensatorów, cewek, diod oraz ciągłości obwodu. Konstrukcja w formie pęsety pozwala mierzyć drobne komponenty bez przekładania ich do osobnych uchwytów testowych, co realnie przyspiesza diagnostykę płytek PCB, modułów FPV, elektroniki warsztatowej i układów prototypowych.

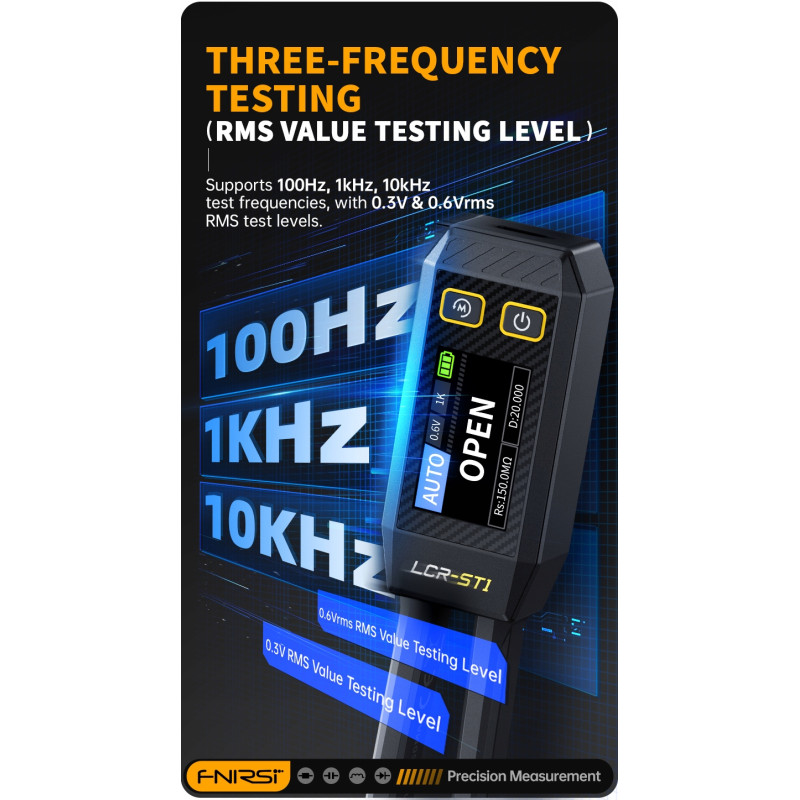

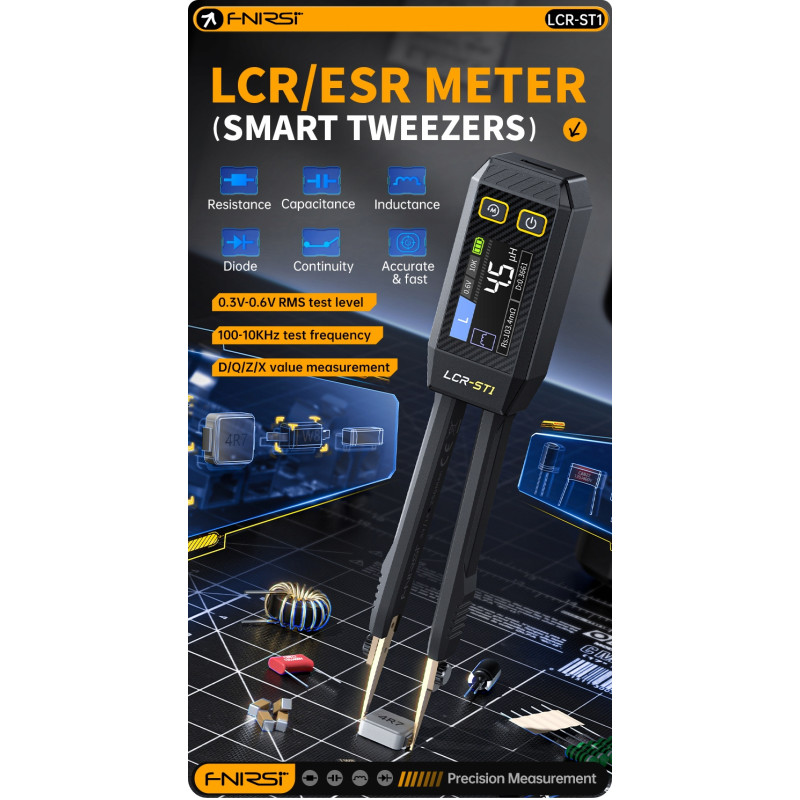

Urządzenie obsługuje pomiar R/C/L, odczyt ESR oraz parametrów D, Q, Z i X. Dzięki trzem częstotliwościom testowym 100 Hz, 1 kHz i 10 kHz oraz poziomom testowym 0,3 Vrms i 0,6 Vrms miernik pozwala dobrać warunki pomiaru do typu badanego elementu.

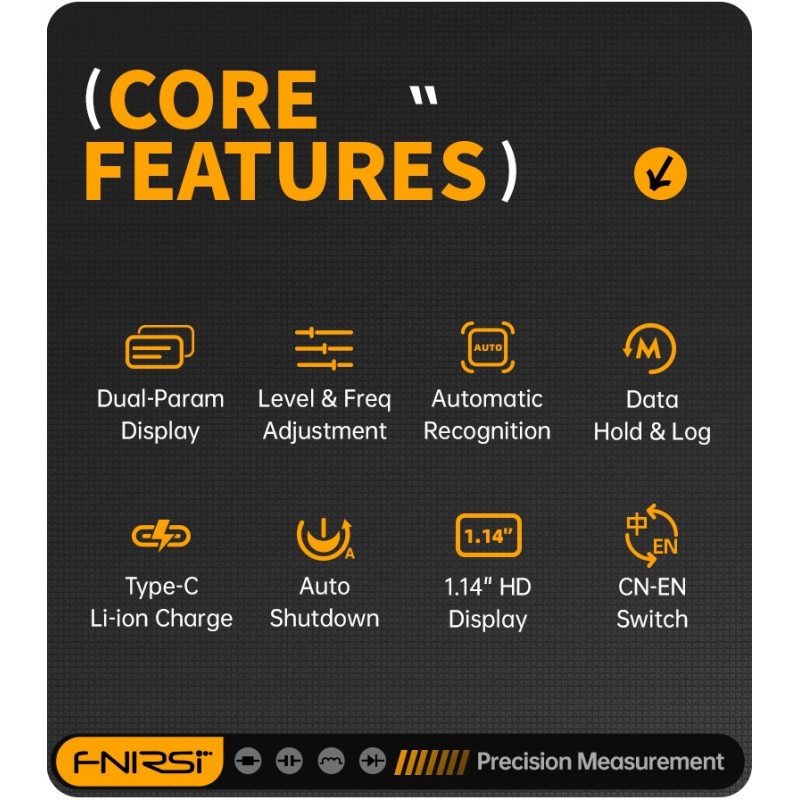

Najważniejsze cechy

• Pomiar LCR: obsługa rezystancji, pojemności i indukcyjności w jednym kompaktowym urządzeniu.

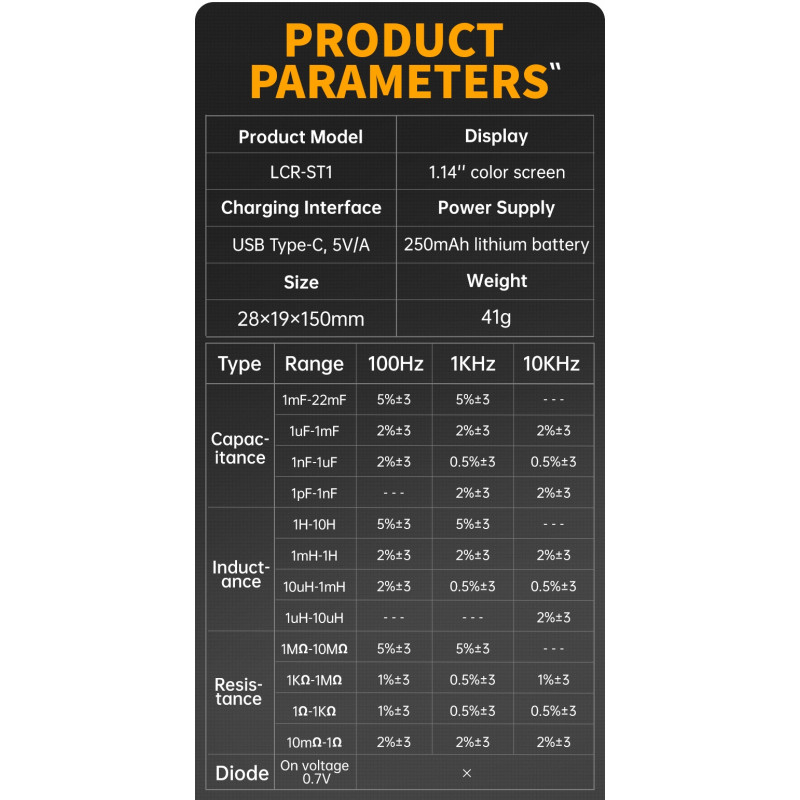

• Zakres rezystancji 10 mΩ-10 MΩ: przydatny przy kontroli rezystorów SMD, ścieżek, połączeń i elementów niskoomowych.
• Zakres pojemności 1 pF-22 mF: umożliwia testowanie małych kondensatorów SMD oraz większych pojemności stosowanych w elektronice.
• Zakres indukcyjności 1 μH-10 H: pozwala sprawdzać cewki, dławiki i elementy indukcyjne.

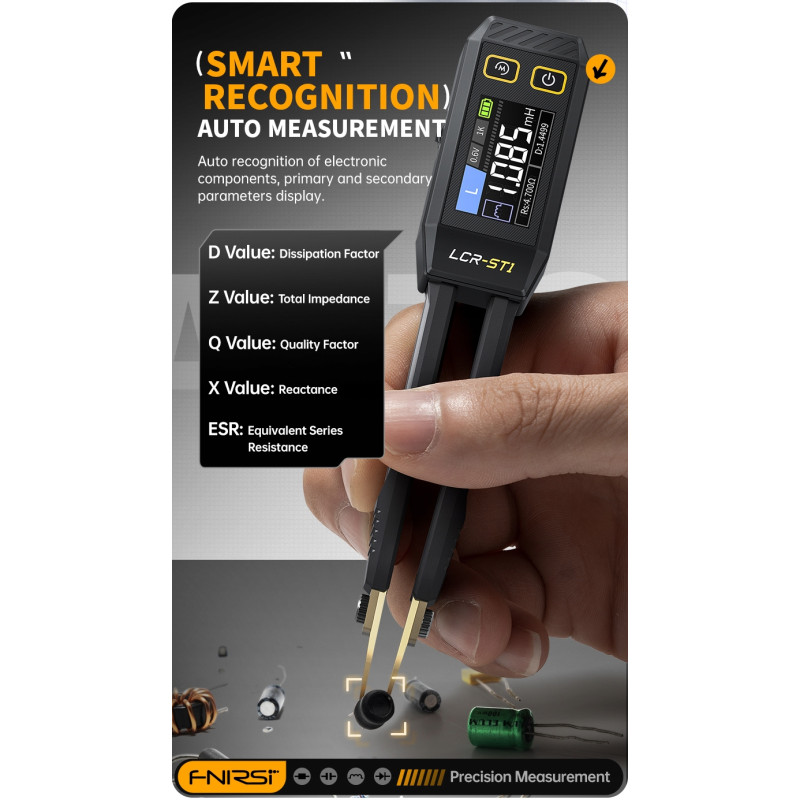

• Odczyt ESR, D, Q, Z i X: daje więcej informacji niż prosty pomiar wartości nominalnej komponentu.
• Automatyczne rozpoznawanie elementów: przyspiesza pracę podczas sortowania i diagnostyki komponentów.

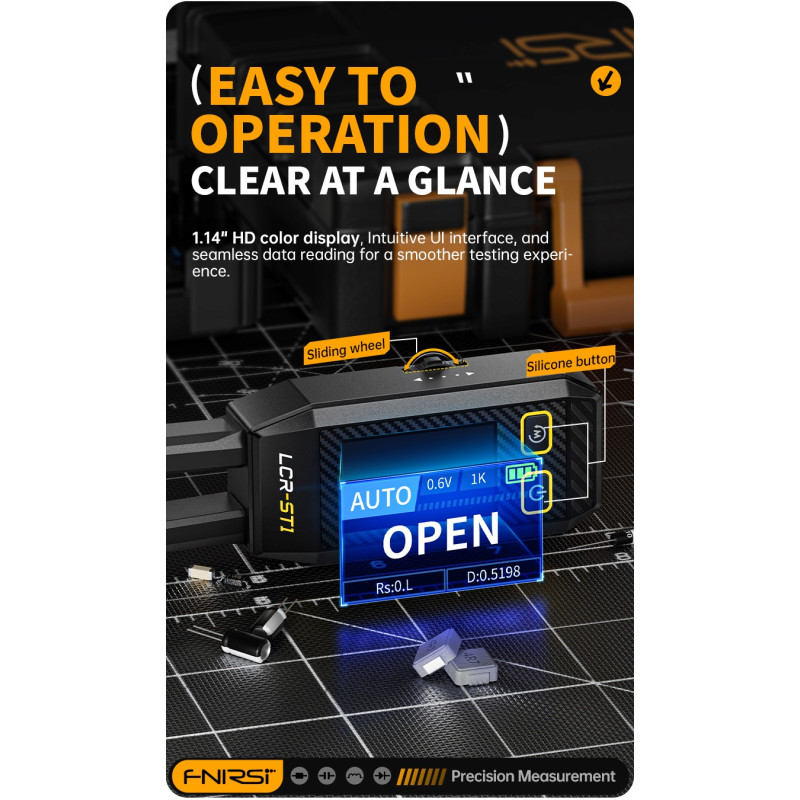

• Kolorowy ekran 1.14 cala: ułatwia odczyt wyniku bez podłączania urządzenia do zewnętrznego wyświetlacza.

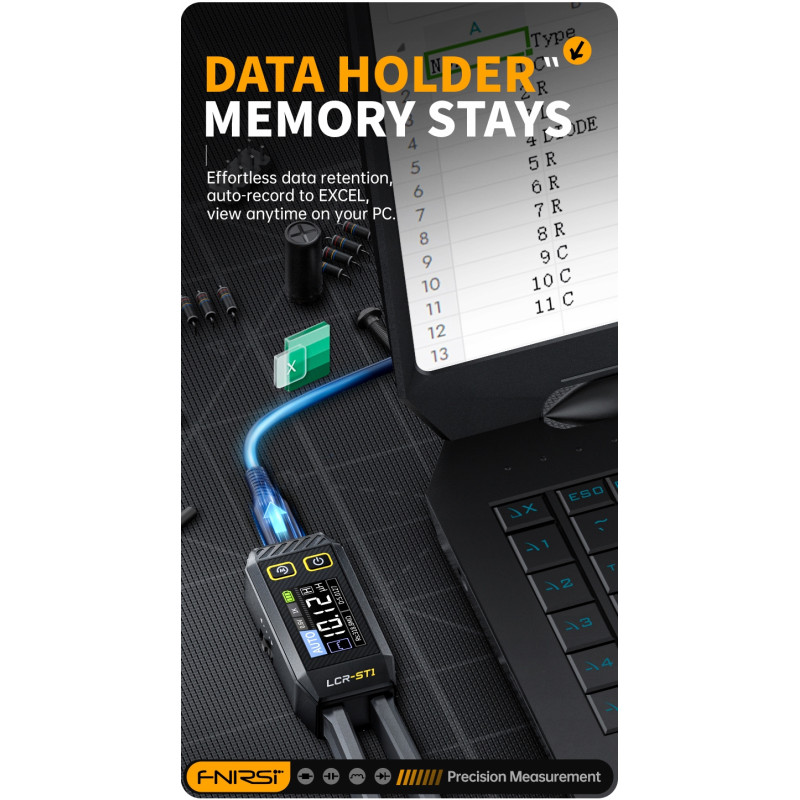

• Zapis historii i eksport do PC: pomiary można przeglądać i eksportować do pliku Excel po podłączeniu do komputera.

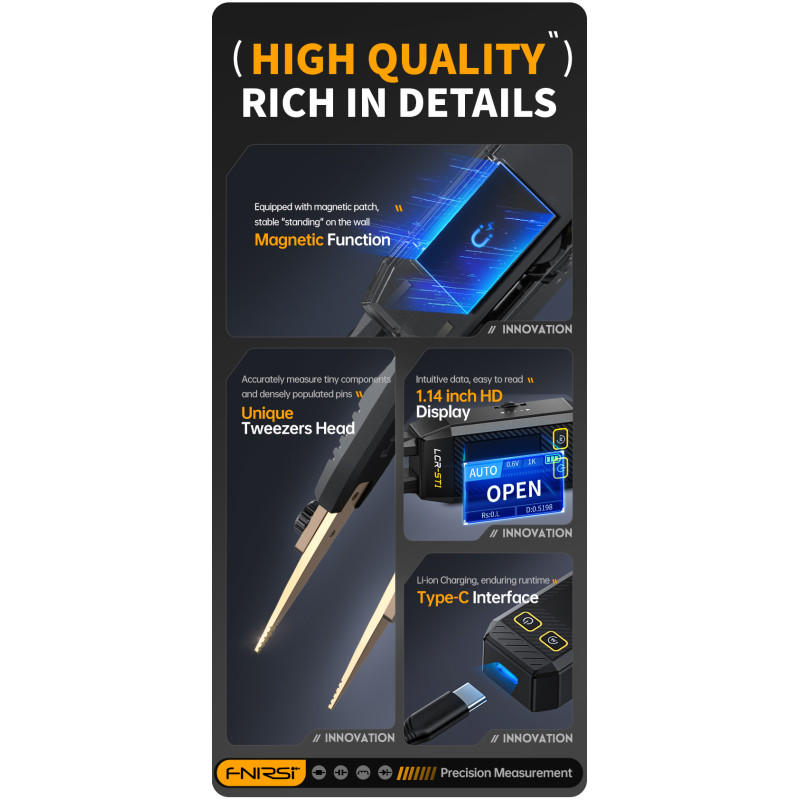

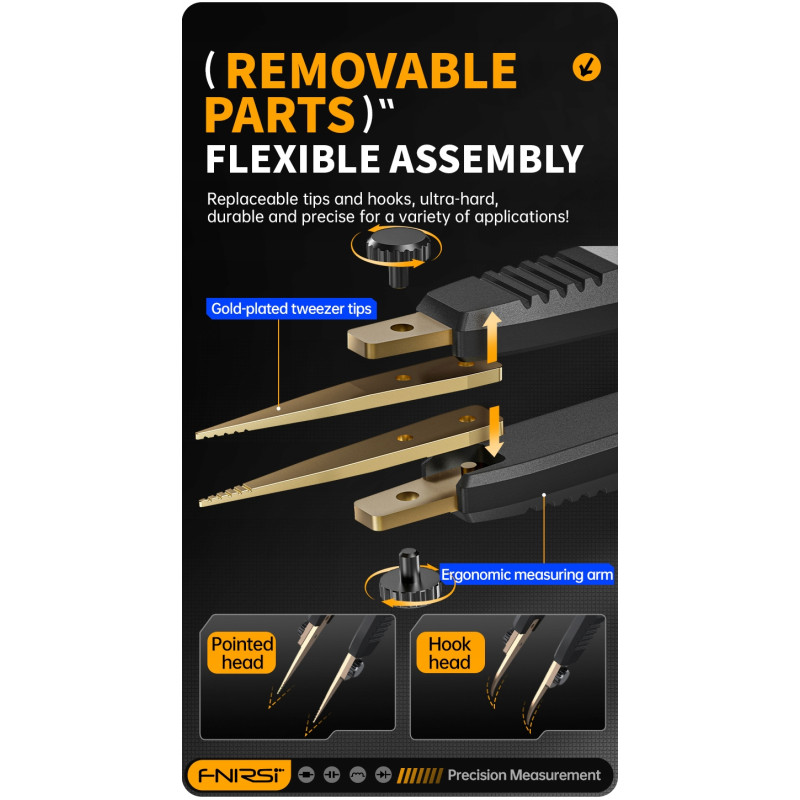

• Wymienne końcówki pęsety: zestaw zawiera końcówki haczykowe, które ułatwiają kontakt z różnymi typami elementów.
• Zasilanie z akumulatora 250 mAh: urządzenie jest mobilne i nadaje się do pracy przy biurku, w serwisie oraz w terenie.

Największe zalety w praktyce

• Szybsza diagnostyka SMD: pęsetowa forma pozwala chwycić element bezpośrednio na płytce lub w pojemniku z komponentami.
• Mniej zgadywania przy naprawach: pomiar ESR i parametrów wtórnych pomaga ocenić stan elementu, a nie tylko jego wartość nominalną.
• Lepszy porządek w pomiarach: funkcja historii i eksportu do PC ułatwia dokumentowanie wyników podczas serwisu lub kontroli partii elementów.

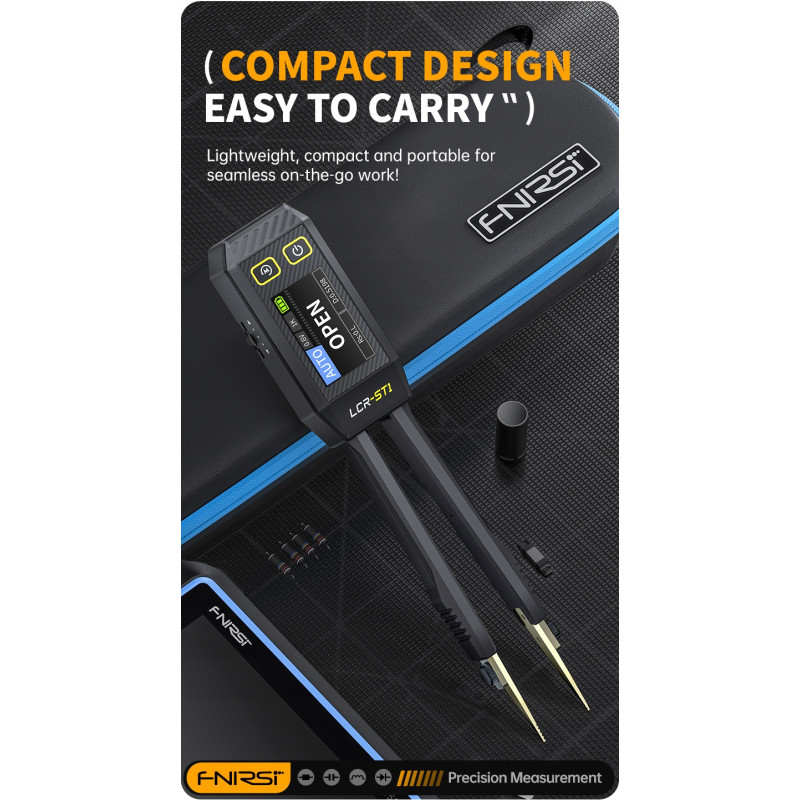

• Wygoda w ciasnych miejscach: smukła konstrukcja 28 x 19 x 150 mm sprawdza się przy pracy z gęsto obsadzonymi płytkami.

Dla kogo jest ten miernik?

• Dla serwisu elektroniki, który często sprawdza drobne elementy SMD na płytkach PCB.
• Dla modelarzy FPV diagnozujących moduły, regulatory, płytki AIO, odbiorniki, VTX i drobną elektronikę.
• Dla osób składających i naprawiających układy, które potrzebują szybkiego pomiaru R/C/L bez dużego miernika stołowego.
• Dla warsztatu, w którym liczy się mobilność, szybki odczyt i wygodne chwytanie małych komponentów.

Dla kogo NIE jest?

• Nie jest to zamiennik laboratoryjnego miernika LCR klasy stołowej, jeśli potrzebna jest pełna metrologia z podaną dokładnością i świadectwem kalibracji.
• Nie jest to narzędzie do pomiarów wysokiego napięcia lub pracy na zasilonych układach mocy.
• Nie jest to klasyczny multimetr uniwersalny do pełnego zakresu pomiarów napięcia i prądu.

Zakresy pomiarowe i tryby pracy

Budowa i zasilanie

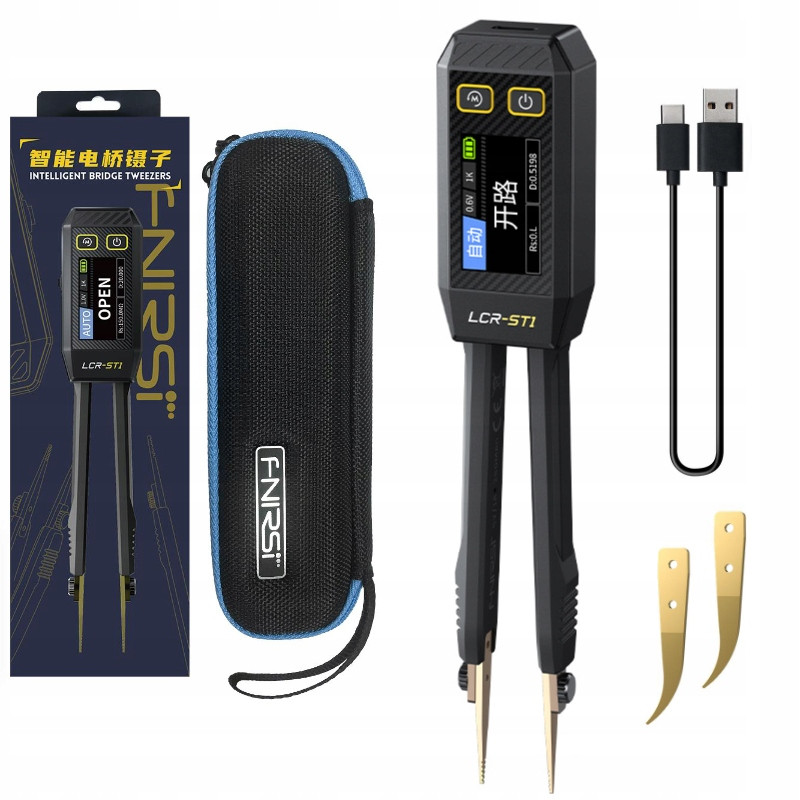

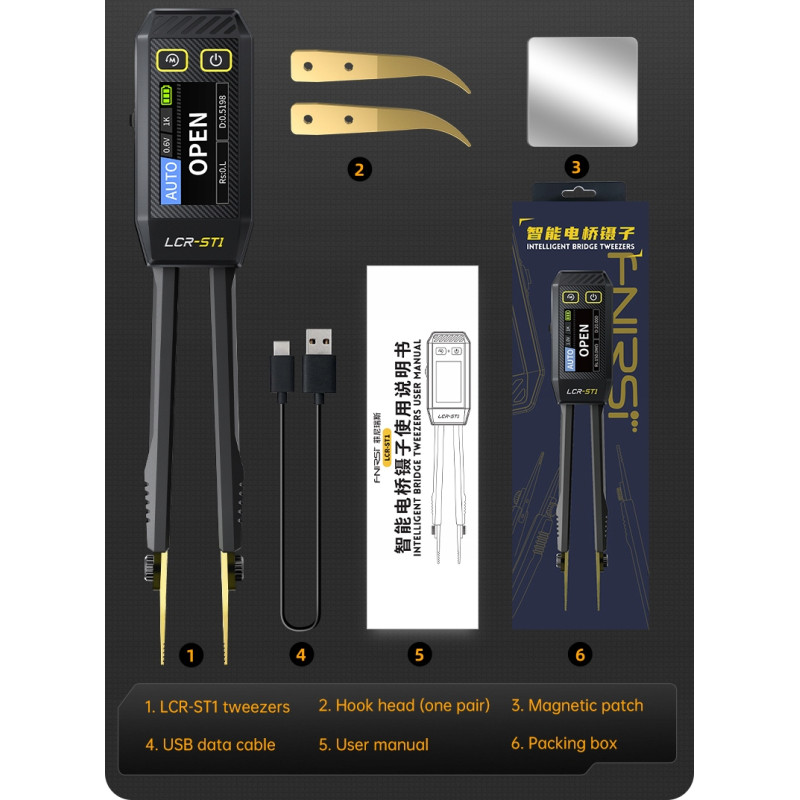

Zawartość zestawu

• 1 x pęseta pomiarowa FNIRSI LCR-ST1
• 1 x para końcówek haczykowych
• 1 x łatka magnetyczna
• 1 x kabel USB do transmisji danych i ładowania
• 1 x instrukcja obsługi
• 1 x pudełko
• 1 x etui / torba narzędziowa

FAQ - najczęściej zadawane pytania

Tak. Producent podaje odczyt ESR oraz parametrów D, Q, Z i X. Dzięki temu miernik nadaje się nie tylko do sprawdzania wartości pojemności, ale też do oceny parametrów pomocniczych elementu.

Forma pęsety ułatwia kontakt z elementami SMD na płytce PCB. Trzeba jednak pamiętać, że pomiar w układzie może być zaburzony przez elementy połączone równolegle lub szeregowo z badanym komponentem.

Urządzenie obsługuje trzy częstotliwości testowe: 100 Hz, 1 kHz i 10 kHz. Pozwala to dobrać warunki pomiaru do rodzaju badanego elementu.

Tak. Producent podaje obsługę historii pomiarów oraz możliwość podglądu i eksportu danych po podłączeniu urządzenia do PC.

Rada eksperta Avifly: Przy pomiarach elementów SMD wlutowanych w płytkę traktuj wynik jako diagnostyczny, nie absolutny. Sąsiednie ścieżki i elementy mogą zmienić odczyt, dlatego przy nietypowym wyniku najlepiej porównać go z drugim kanałem, drugą płytką albo elementem wylutowanym.
