Płytka AIO GEPRC TAKER F405 20A ELRS 2.4GHz - wariant AIO lub płytka konfiguracyjna USB-C

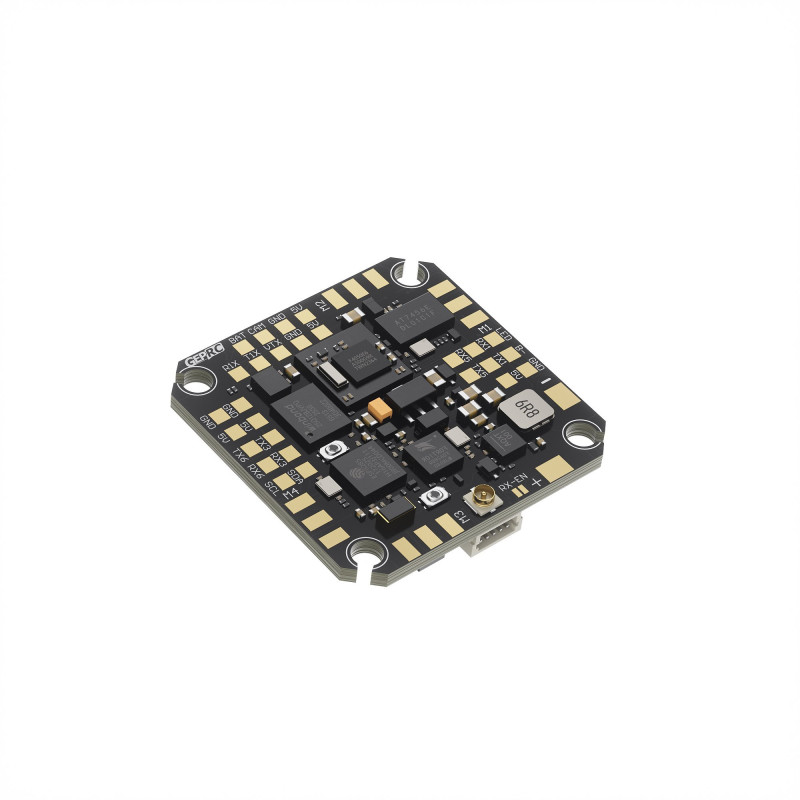

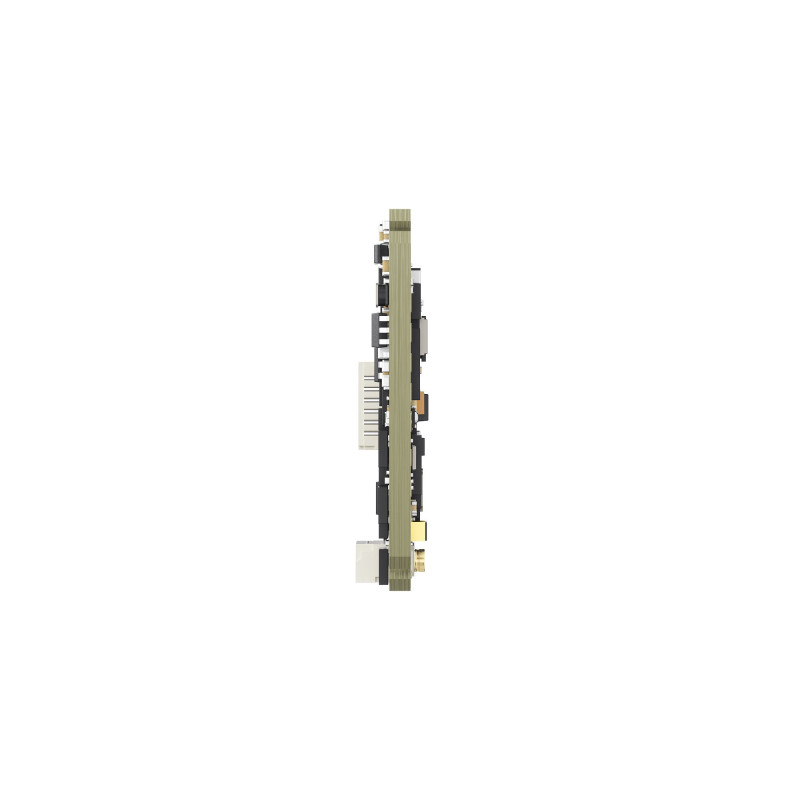

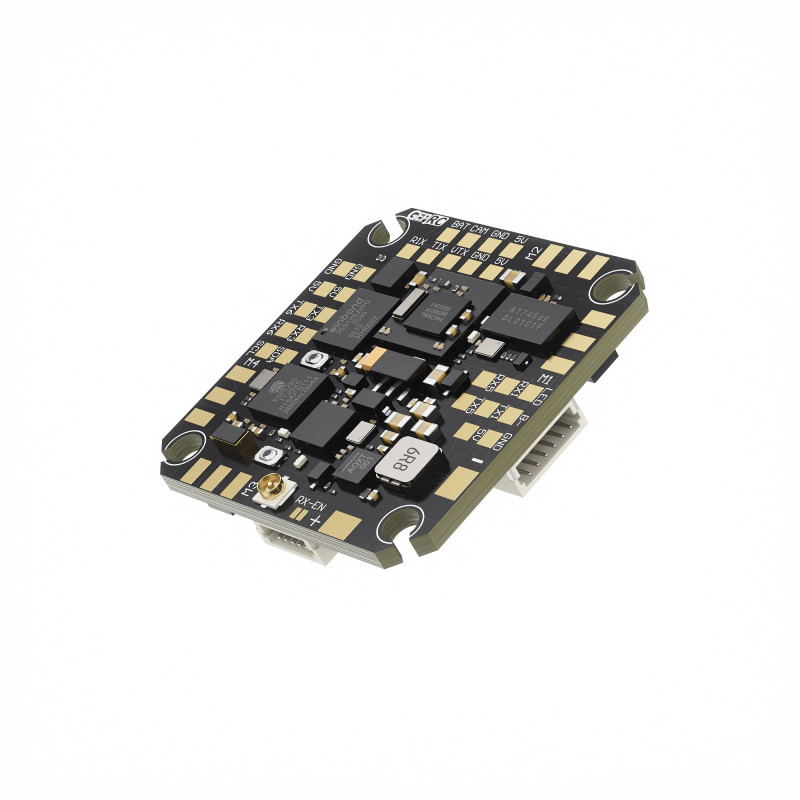

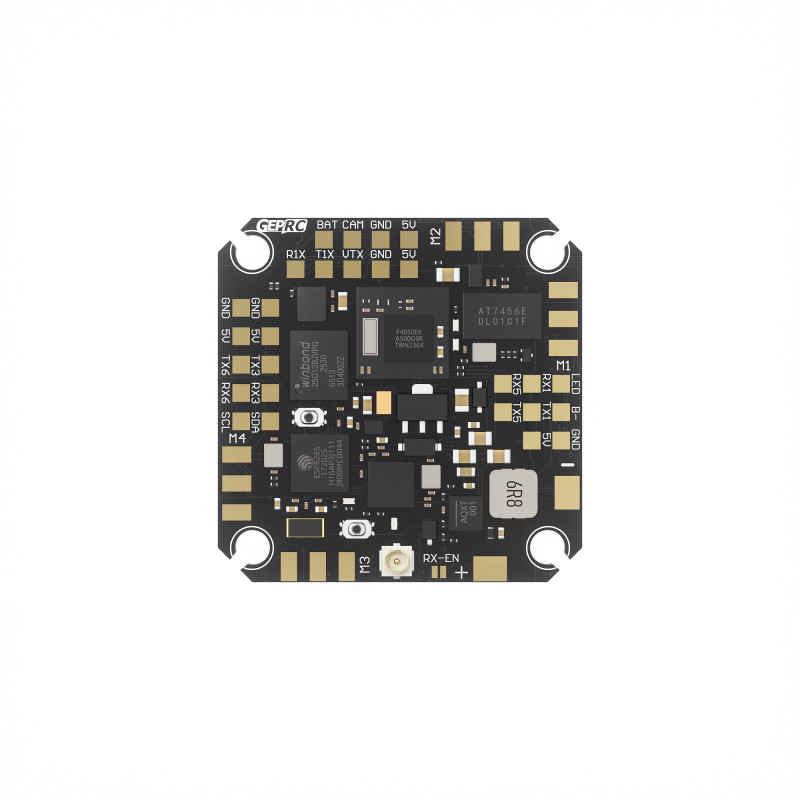

Kontroler lotu AIO GEPRC TAKER F405 20A ELRS 2.4GHz

GEPRC TAKER F405 20A ELRS 2.4GHz to kontroler lotu AIO z czterema regulatorami ESC, wbudowanym odbiornikiem ELRS 2.4 GHz oraz procesorem STM32F405 BGA. Płytka obsługuje zasilanie 2-4S LiPo, prąd ciągły 20 A na ESC i jest przeznaczona do lekkich dronów FPV o rozmiarze 1.6-2.2 cala.

Konstrukcja łączy FC, ESC i odbiornik RC na jednej płytce o wymiarach 31.5 x 31.5 mm. Pozwala ograniczyć liczbę przewodów w mikro quadzie, a złącze SH1.0 6-pin umożliwia podłączenie kompatybilnego cyfrowego VTX HD przez przewód zamiast lutowania wszystkich sygnałów osobno.

Dostępne wersje

• AIO - kontroler lotu GEPRC TAKER F405 z ESC 20 A i wbudowanym odbiornikiem ELRS 2.4 GHz.

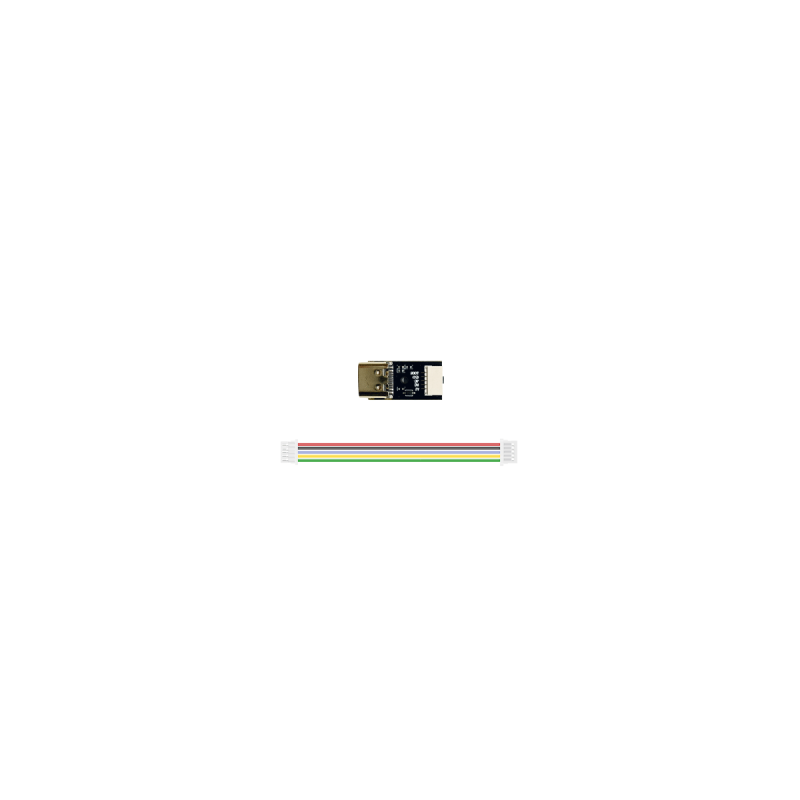

• Type-C Configuration Board - samodzielna płytka konfiguracyjna z portem USB Type-C i złączem SH1.0 6-pin, dostępna jako osobny wariant do wyboru.

Dla kogo jest ten kontroler?

• Buduję lekki dron FPV 1.6-2.2 cala z zasilaniem 2S, 3S lub 4S.
• Korzystam z systemu ELRS 2.4 GHz i chcę odbiornik zintegrowany z płytką AIO.
• Potrzebuję kontrolera z ESC 20 A oraz obsługą cyfrowego systemu wideo HD.
• Chcę wykorzystać urządzenia UART, takie jak odbiornik GPS, VTX lub inne kompatybilne peryferia.

Dla kogo NIE jest?

• Buduję drona zasilanego 5S lub 6S - wejście tej płytki obsługuje wyłącznie pakiety 2-4S LiPo.
• Potrzebuję regulatorów o prądzie wyższym niż 20 A ciągłego na silnik.
• Buduję konstrukcję wymagającą standardowego rozstawu montażowego 20 x 20 mm lub 30.5 x 30.5 mm.

Najważniejsze cechy

• Procesor STM32F405 BGA i żyroskop ICM42688-P SPI - podstawa sterowania lotem w zwartej konstrukcji AIO.
• Wbudowany odbiornik ELRS 2.4 GHz - mniej elementów i przewodów w małym dronie.
• 5 pełnych portów UART - możliwość podłączenia typowych urządzeń pokładowych.
• ESC z firmware Bluejay - obsługa protokołów DShot600, OneShot i MultiShot.
• Prąd 20 A ciągły oraz 25 A szczytowy przez 10 sekund - parametry dla lekkich napędów 2-4S.
• Złącze SH1.0 6-pin dla cyfrowego VTX HD - ogranicza zakres lutowania przy kompatybilnej instalacji.
• Waga 7 g - istotna w konstrukcjach mikro klasy 1.6-2.2 cala.

Specyfikacja techniczna

• Model: GEPRC TAKER F405 20A ELRS2.4G 2-4S AIO
• MCU: STM32 F405 BGA
• Żyroskop: ICM42688-P, SPI
• Firmware FC: GEPRC_TAKER_F405 AIO
• Pamięć Blackbox: 16 Mb flash
• OSD: Betaflight OSD, układ AT7456E
• Odbiornik: ELRS 2.4 GHz, wbudowany
• UART: 5 pełnych portów UART
• Buzzer: tak
• LED: tak
• USB: złącze SH1.0 6-pin do płytki konfiguracyjnej Type-C
• Wyjście BEC: 5 V, 2.5 A
• Firmware ESC: Bluejay 20A
• Prąd ciągły ESC: 20 A
• Prąd szczytowy ESC: 25 A przez 10 sekund
• Zasilanie: 2-4S LiPo
• Protokoły ESC: DShot600, OneShot, MultiShot
• Wymiary: 31.5 x 31.5 mm
• Rozstaw montażowy: 25.5 x 25.5 mm
• Mocowanie: gumowe tuleje M3 do śrub M2
• Waga: 7 g

Zawartość zestawu

• 1 x kontroler lotu GEPRC TAKER F405 20A ELRS2.4G 2-4S AIO
• 1 x przewód zasilający XT30 18 AWG, 7 cm
• 1 x kondensator 35 V 220 uF
• 1 x przewód SH1.0 6-pin - 6-pin, 60 mm
• 1 x przewód SH1.0 6-pin
• 1 x płytka konfiguracyjna Type-C
• 1 x przewód SH1.0 5-pin - 5-pin, 60 mm
• 8 x czarna gumowa tuleja FC M2 x 6.5 mm

FAQ

Tak. TAKER F405 AIO ma zintegrowany odbiornik ELRS pracujący w paśmie 2.4 GHz.

Nie. Producent podaje zakres zasilania wyłącznie od 2S do 4S LiPo.

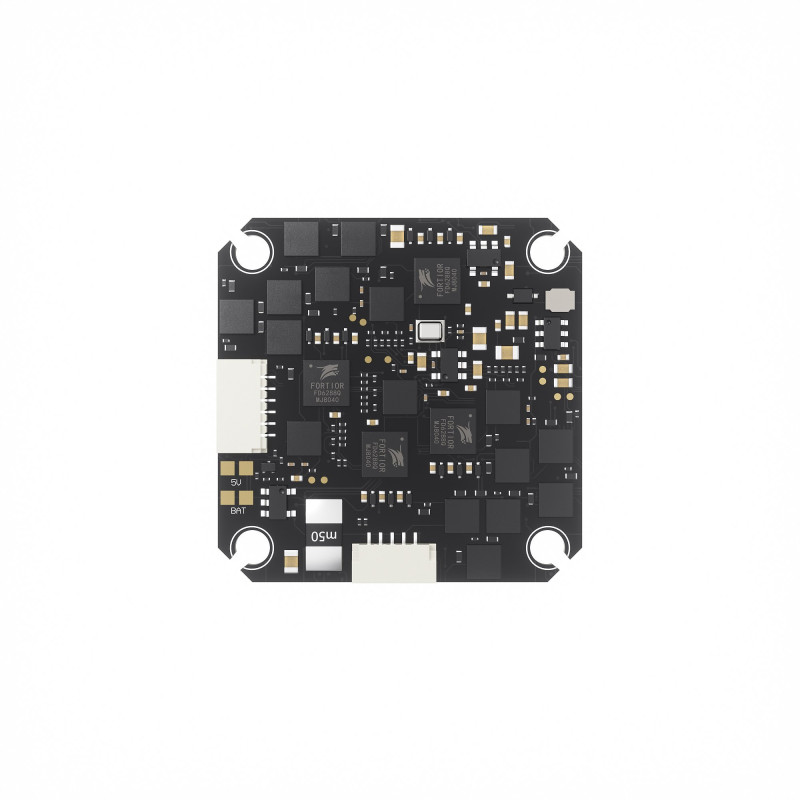

Tak. Na spodzie płytki znajduje się niezależne złącze SH1.0 6-pin przeznaczone do bezpośredniego podłączania kompatybilnych systemów HD VTX.

Producent wskazuje zastosowanie w mikro dronach FPV o rozmiarze od 1.6 do 2.2 cala.

Rada eksperta Avifly: Przed pierwszym podłączeniem pakietu sprawdź miernikiem, czy między głównymi padami zasilania nie ma zwarcia. Kondensator z zestawu zamontuj możliwie blisko padów zasilania AIO.
