Kontroler Lotu Flywoo GOKU F405 SE 3-4S 20A AIO - DJI O4/O4 Pro, BMI270, XT30

Kontroler Lotu Flywoo GOKU F405 SE 3-4S 20A AIO

Flywoo GOKU F405 SE 3-4S 20A AIO to zintegrowany kontroler lotu z regulatorem 4in1, zaprojektowany do mikrodronów FPV 2 cale i 2.5 cala z systemami DJI O4 oraz DJI O4 Pro.

Płytka łączy procesor STM32F405BGA, ESC 20A ciągłego prądu na kanał, zasilanie 3-4S LiPo, dual BEC 10V/2A + 5V/2A oraz porty Plug and Play dla kluczowych modułów. W praktyce oznacza to mniej lutowania, prostszy montaż i czystsze okablowanie w ciasnej ramie mikro FPV.

Najważniejsze cechy

• AIO FC + ESC 4in1: jedna płytka obsługuje kontroler lotu i regulatory silników, co upraszcza budowę lekkiego mikrodrona.
• Procesor STM32F405BGA: sprawdzona jednostka do Betaflight i INAV, odpowiednia do szybkiej pracy pętli sterowania w małych quadcopterach.
• Żyroskop BMI270: wersja z sensorem BMI270, zgodna z przekazaną specyfikacją wariantu SKU FW19005268.
• ESC 20A ciągłe / 25A szczytowe: zapas prądowy pod napędy stosowane w dronach 2 cale i 2.5 cala na zasilaniu 3-4S.
• Dual BEC 10V/2A + 5V/2A: osobne wyjścia zasilające dla systemu HD FPV i peryferiów, bez konieczności dokładania zewnętrznego stabilizatora.
• Plug and Play pod DJI O4 / O4 Pro: dedykowane złącze ułatwia montaż cyfrowego systemu wideo bez zbędnego prowadzenia przewodów.
• Blackbox 8MB: pamięć pokładowa pozwala analizować logi lotu i precyzyjniej stroić filtrację oraz PID.

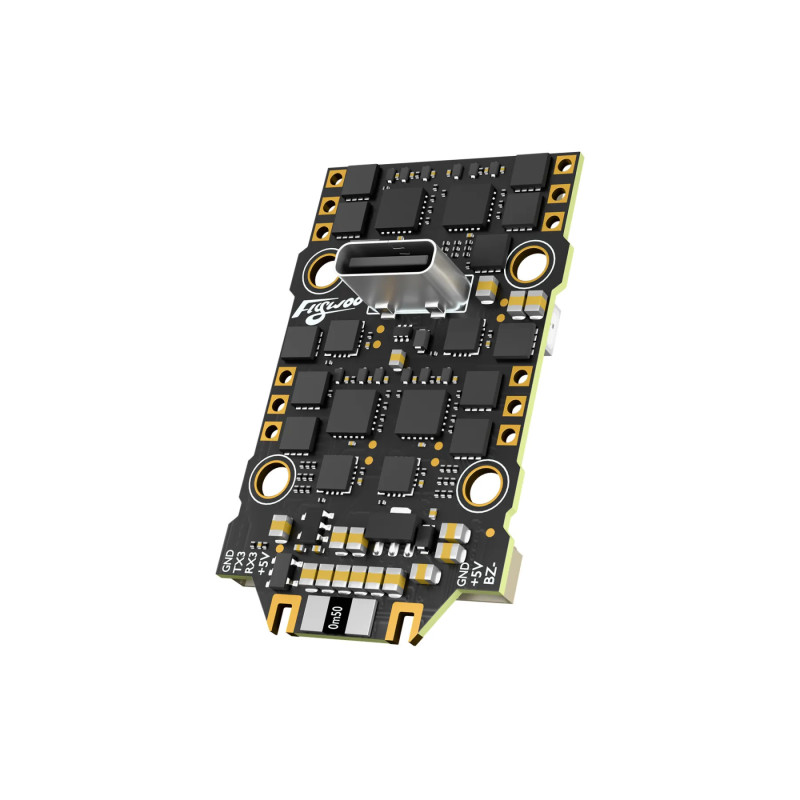

• Port USB-C od spodu: ułatwia podłączenie płytki do konfiguratora bez demontażu całej elektroniki z ramy.

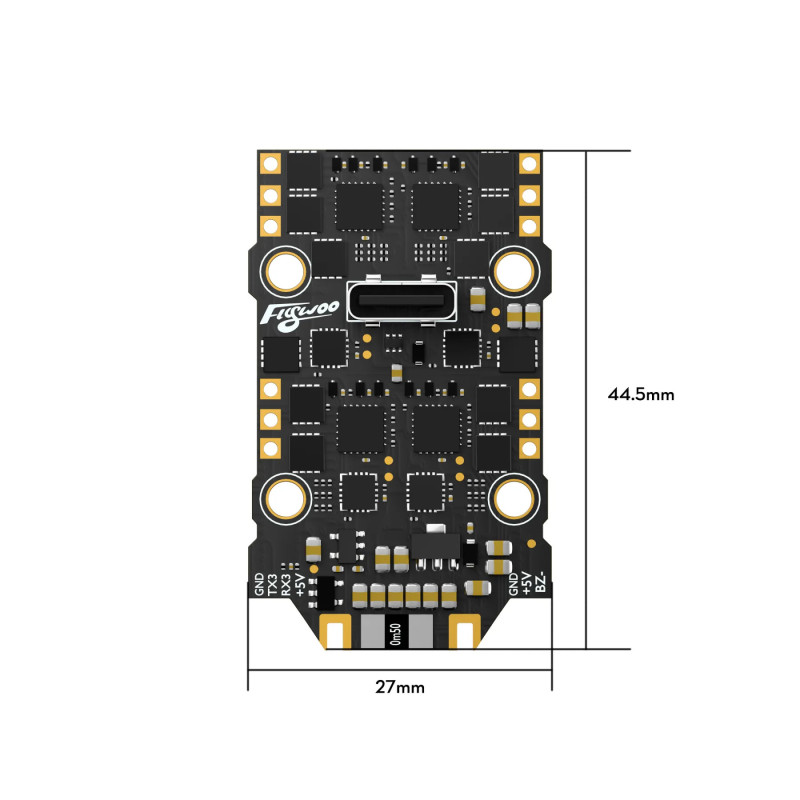

• Montaż 20 x 20 mm: standardowy rozstaw otworów pasujący do wielu nowoczesnych ram mikro FPV.

Największe zalety w praktyce

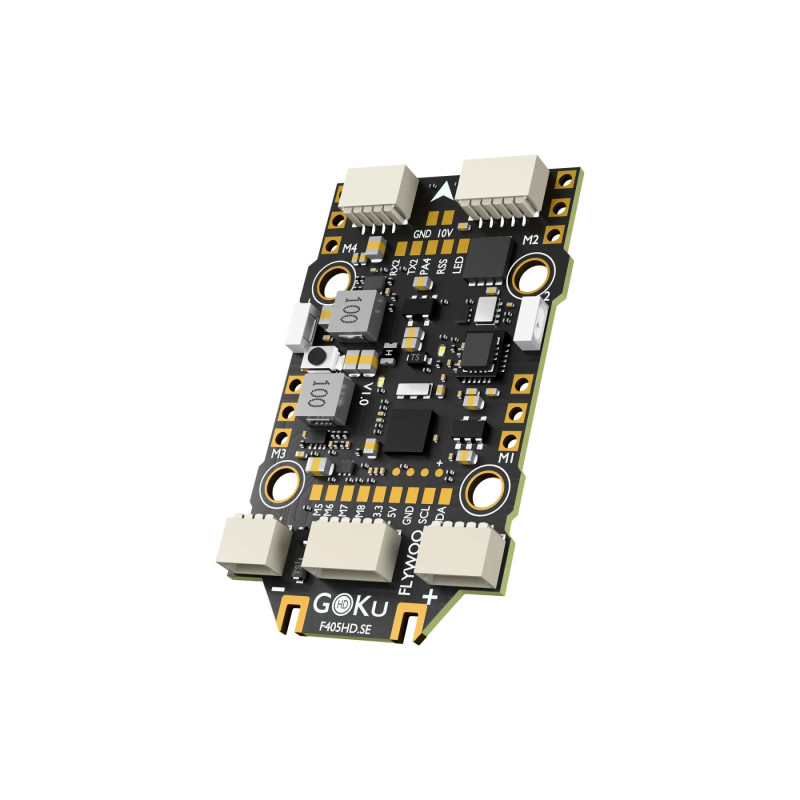

• Mniej lutowania: producent przewidział porty dla HD VTX, odbiornika, GPS, Bluetooth i buzzera, więc przy typowej budowie lutowania wymagają głównie przewody silników oraz zasilanie.
• Lepszy porządek w ramie: zintegrowana konstrukcja AIO ogranicza liczbę osobnych płytek, przewodów i punktów awarii.
• Gotowość pod cyfrowe FPV: wyjście 10V/2A jest istotne przy montażu DJI O4 / O4 Pro, gdzie stabilne zasilanie ma bezpośredni wpływ na niezawodność systemu wideo.

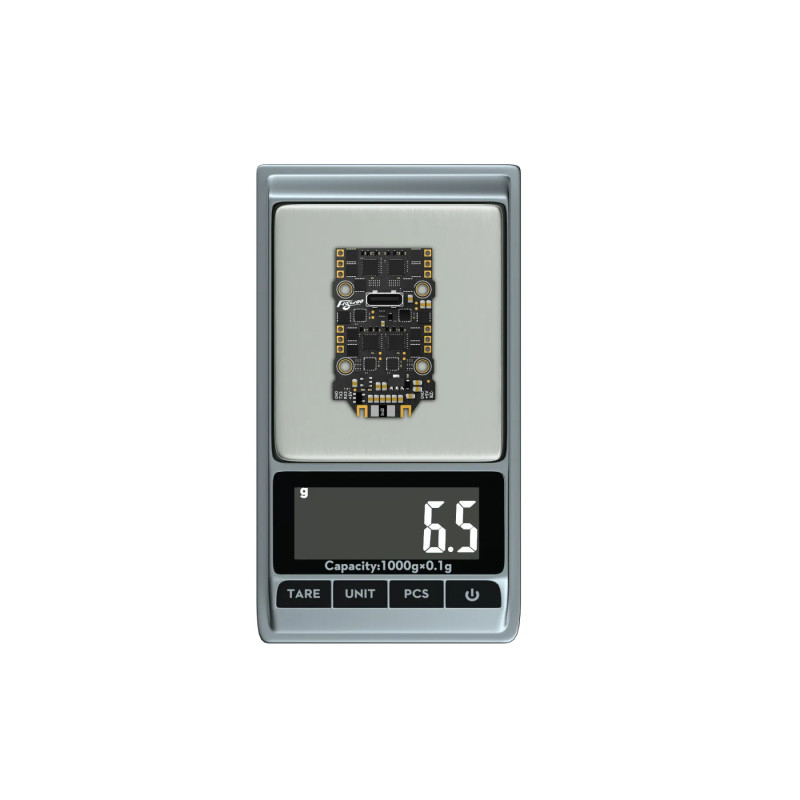

• Niska masa: waga netto 6.5 g pomaga utrzymać mikrodrona w sensownym limicie masy, szczególnie przy konstrukcjach 2 i 2.5 cala.

Dla kogo jest ten kontroler?

• Dla osób budujących mikrodrona FPV 2 cale lub 2.5 cala na zasilaniu 3-4S.
• Dla pilotów montujących DJI O4 Air Unit lub DJI O4 Pro i chcących ograniczyć ilość przewodów.
• Dla użytkowników ram Flywoo Firefly 25mini 3S i Firefly 20PRO 4S.
• Dla osób, które chcą połączyć kontroler lotu, ESC 4in1, BEC i porty peryferiów w jednej kompaktowej płytce.

Dla kogo NIE jest?

• Nie jest to kontroler do dronów 5 cali z dużymi silnikami 2207 lub 2306, które wymagają znacznie mocniejszych ESC.
• Nie jest to płytka pod zasilanie 6S, ponieważ producent podaje zakres wejściowy 3-4S LiPo.
• Nie jest to kontroler z analogowym OSD, ponieważ producent podaje brak obsługi OSD.
• Nie jest to gotowy odbiornik RC - odbiornik należy dobrać osobno zgodnie z używaną aparaturą.

Kompatybilność z DJI O4 i DJI O4 Pro

Ten model został zaprojektowany z myślą o budowie cyfrowych mikrodronów FPV. Producent przewidział złącze HD VTX oraz przewód połączeniowy O4 / O4 Pro w zestawie, co skraca czas montażu i ogranicza ryzyko błędnego lutowania sygnałów.

Dual BEC 10V/2A + 5V/2A pozwala zasilać system HD FPV i dodatkowe peryferia bez dokładania osobnej przetwornicy. To szczególnie ważne w małych ramach, gdzie każdy dodatkowy moduł zwiększa masę i komplikuje prowadzenie przewodów.

ESC 20A - co oznacza w mikrodronie 2-2.5 cala?

Wbudowany ESC 4in1 oferuje 20A prądu ciągłego oraz 25A prądu szczytowego na kanał. To parametry dobrane pod lekkie, dynamiczne konstrukcje 3-4S, a nie pod ciężkie quady freestyle 5 cali.

Dla pilota oznacza to zapas przy gwałtownych zmianach gazu, szybkich korektach po odbiciu od przeszkody i agresywnych manewrach w ciasnej przestrzeni. Właściwy dobór śmigieł, silników i akumulatora nadal pozostaje kluczowy, bo zbyt prądożerny napęd może przeciążyć elektronikę.

Firmware i konfiguracja

• Firmware Betaflight: FLYWOOF405S_AIO
• Firmware INAV: FLYWOOF405HD
• Firmware ESC: G_H_30_48KHz_Bluejay
• Blackbox: 8MB pamięci pokładowej
• Port USB: dolny port Type-C

Obsługa Betaflight i INAV pozwala dopasować płytkę zarówno do klasycznego latania FPV, jak i projektów wymagających bardziej rozbudowanej konfiguracji nawigacyjnej. Blackbox ułatwia analizę wibracji, filtracji i zachowania drona po złożeniu.

Specyfikacja techniczna

Zawartość zestawu

• 1 x GOKU F405 SE 3-4S 20A AIO
• 5 x śruba M2 x 10 z łbem soczewkowym
• 5 x nylonowa nakrętka M2
• 5 x gumka antywibracyjna M2 x 6.6
• 1 x kondensator 220uF 25V
• 1 x przewód zasilający XT30 Male 18WG
• 1 x przewód połączeniowy buzzera
• 1 x przewód połączeniowy GPS
• 1 x przewód połączeniowy O4 / O4 Pro
• 1 x przewód połączeniowy odbiornika

FAQ - najczęściej zadawane pytania

Tak. Producent opisuje go jako wersję Plug and Play O4 / O4 Pro i dodaje w zestawie przewód połączeniowy do O4 / O4 Pro. Płytka ma także wyjście BEC 10V/2A, przydatne do zasilania cyfrowego systemu HD FPV.

Nie. Producent podaje zakres zasilania 3-4S LiPo. Do konstrukcji 6S trzeba wybrać elektronikę zaprojektowaną pod wyższe napięcie.

Producent podaje brak obsługi OSD. W praktyce płytka jest projektowana głównie pod cyfrowe systemy HD FPV, a nie klasyczne analogowe OSD.

Najbardziej logiczne zastosowanie to mikrodrony FPV 2 cale i 2.5 cala, szczególnie Flywoo Firefly 25mini 3S oraz Firefly 20PRO 4S. Standardowy montaż 20 x 20 mm ułatwia dopasowanie do wielu ram mikro FPV.

Rada eksperta Avifly: Przy montażu w małej ramie poprowadź przewody O4 / O4 Pro tak, aby nie naciskały na porty po zamknięciu canopy. W mikrodronach 2-2.5 cala mechaniczne naprężenie przewodu potrafi zrobić więcej szkód niż samo lutowanie.
