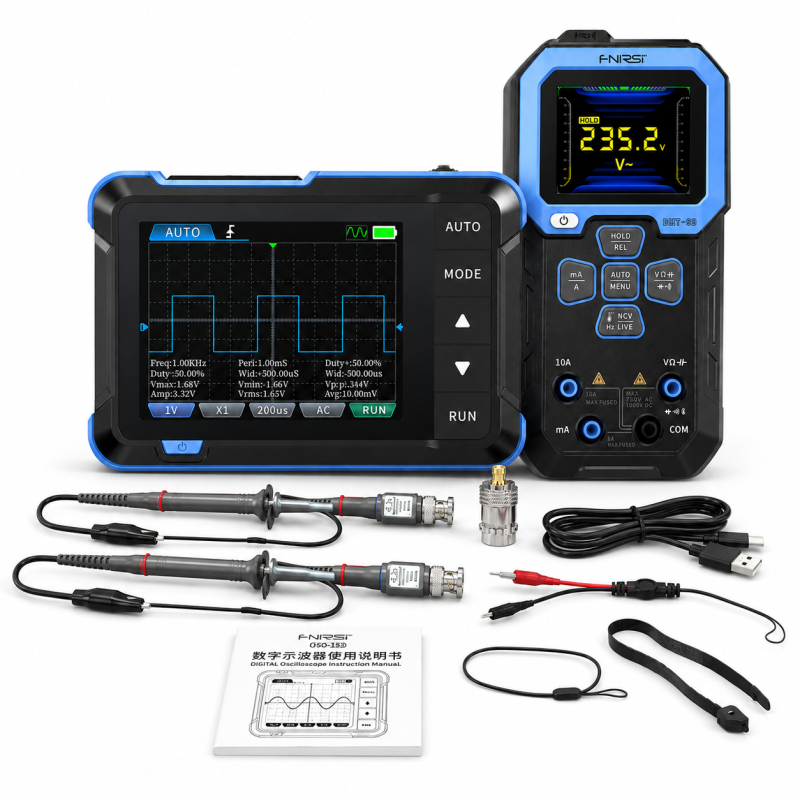

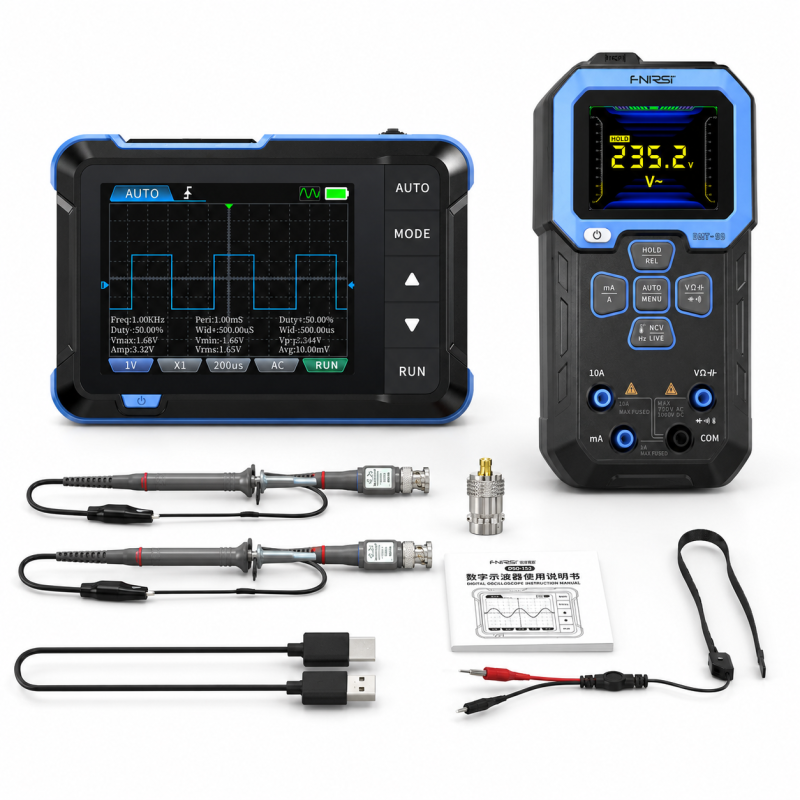

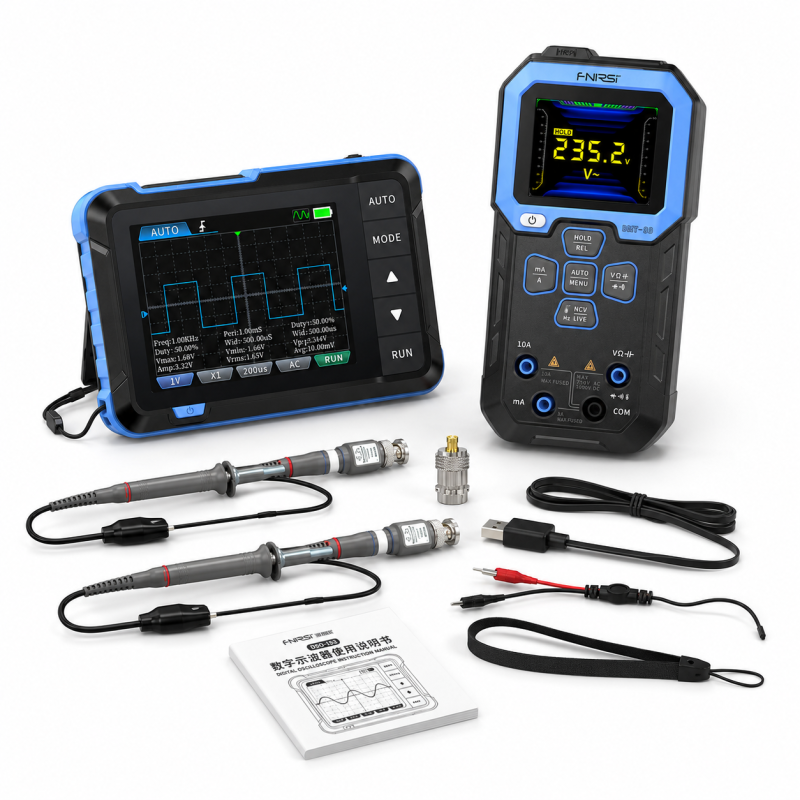

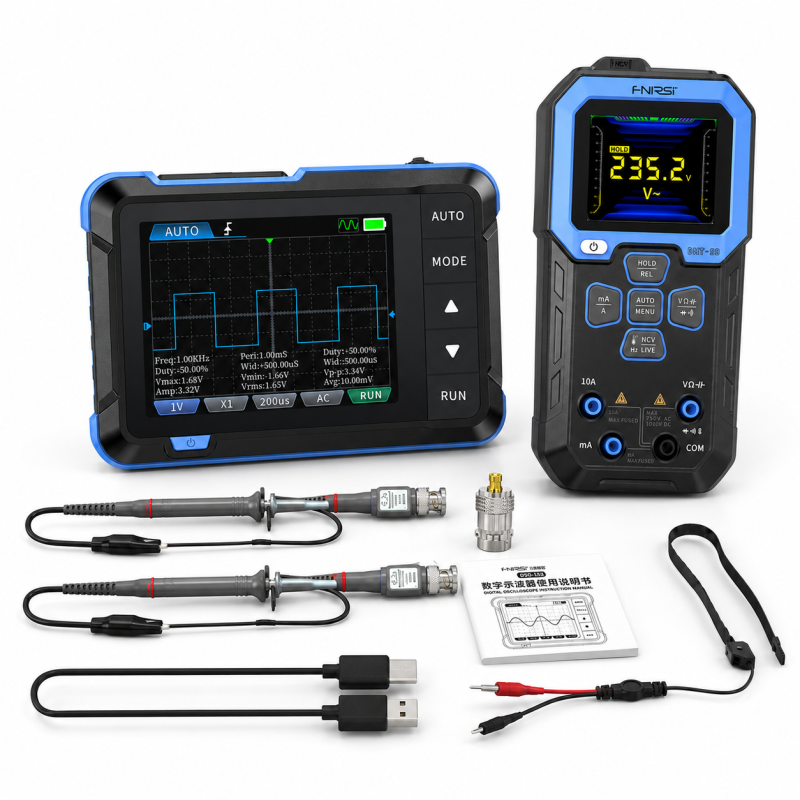

Zestaw pomiarowy FNIRSI łączy oscyloskop cyfrowy DSO-153 High Profile 1 MHz / 5 MS/s, multimetr cyfrowy DMT-99 True RMS 10000 counts oraz łącznie 2 sondy oscyloskopowe P6100. Komplet jest przeznaczony do diagnostyki elektroniki, serwisu urządzeń, pracy z układami zasilania, sygnałami sterującymi i podstawowej analizy przebiegów.
DSO-153 pozwala zobaczyć przebieg sygnału i wygenerować sygnał testowy, a DMT-99 uzupełnia stanowisko o klasyczne pomiary napięcia, prądu, rezystancji, pojemności, częstotliwości i temperatury. Dwie sondy P6100 pozwalają mieć drugą sondę zapasową lub korzystać z niej również z innym kompatybilnym oscyloskopem.
DSO-153 to jednokanałowy oscyloskop cyfrowy o paśmie 1 MHz i częstotliwości próbkowania 5 MS/s. Zakres podstawy czasu od 500 ns/div do 20 s/div umożliwia obserwację zarówno stosunkowo krótkich impulsów, jak i wolnozmiennych przebiegów.
Urządzenie obsługuje wyzwalanie Auto, Normal i Single oraz sprzężenie AC/DC. Funkcja AUTO przyspiesza konfigurację podstawowych pomiarów, co jest przydatne podczas szybkiej diagnostyki przy stanowisku serwisowym.
Wbudowany generator DDS pracuje w zakresie 0-10 kHz i umożliwia generowanie 14 typów przebiegów. Dzięki temu DSO-153 może zarówno obserwować sygnał, jak i dostarczać prosty sygnał testowy do badanego układu.
DMT-99 to cyfrowy multimetr 10000 counts z pomiarem True RMS i kolorowym ekranem TFT 2.4 cala. Umożliwia pomiar napięcia i prądu AC/DC, rezystancji, pojemności, częstotliwości oraz temperatury.
Funkcje NCV i LIVE pozwalają wykrywać obecność napięcia oraz przewód fazowy. Tryby Recording i Monitoring są przydatne podczas obserwacji zmian napięcia lub innych parametrów w czasie, np. przy diagnostyce zasilaczy i przetwornic.
W komplecie znajdują się 2 sondy P6100 - jedna pochodzi z zestawu DSO-153 High Profile, a druga jest dodatkowym elementem tego zestawu pomiarowego.
P6100 pracuje w trybach 1X/10X, a deklarowane pasmo wynosi do 100 MHz w trybie 10X. Sonda posiada przewód o długości 120 cm oraz zakres kompensacji 10-30 pF.
Pasmo sondy nie zwiększa pasma samego DSO-153 - cały tor pomiarowy używany z tym oscyloskopem pozostaje ograniczony parametrami DSO-153, czyli pasmem 1 MHz i częstotliwością próbkowania 5 MS/s.
Tak. Wersja DSO-153 High Profile zawiera jedną sondę P6100, a zestaw został dodatkowo rozszerzony o drugą sondę P6100.
Czy sonda P6100 100 MHz zwiększa pasmo DSO-153 do 100 MHz?Nie. DSO-153 ma pasmo 1 MHz. Sonda o wyższym paśmie nie zwiększa parametrów oscyloskopu, ponieważ ograniczeniem pozostaje wejście i tor pomiarowy DSO-153.
Czym różnią się pomiary DMT-99 od DSO-153?DMT-99 służy przede wszystkim do pomiaru wartości takich jak napięcie, prąd, rezystancja, pojemność lub częstotliwość. DSO-153 pokazuje przebieg sygnału w funkcji czasu, dzięki czemu pozwala obserwować jego kształt i zmiany.
Czy DSO-153 ma generator sygnału?Tak. Wbudowany generator DDS pracuje w zakresie 0-10 kHz i obsługuje 14 typów przebiegów.
Czy zestaw nadaje się do serwisu elektroniki FPV?Tak, do podstawowej diagnostyki zasilania, ciągłości, elementów elektronicznych oraz wolniejszych sygnałów sterujących. DSO-153 nie jest jednak urządzeniem przeznaczonym do analizy RF ani bardzo szybkich magistral cyfrowych.
Rada eksperta Avifly: Przed pomiarem przebiegu prostokątnego wykonaj kompensację sondy P6100 i ustaw taki sam współczynnik tłumienia na sondzie oraz oscyloskopie. Pamiętaj też, że druga P6100 jest sondą zapasową - jednokanałowy DSO-153 nie pozwala obserwować dwóch kanałów jednocześnie.
