Zestaw diagnostyczny FNIRSI DMC-100 + Habotest HT821A - miernik cęgowy 600A, kamera termowizyjna, przewód XT60

Zestaw diagnostyczny FNIRSI DMC-100 z kamerą termowizyjną Habotest HT821A

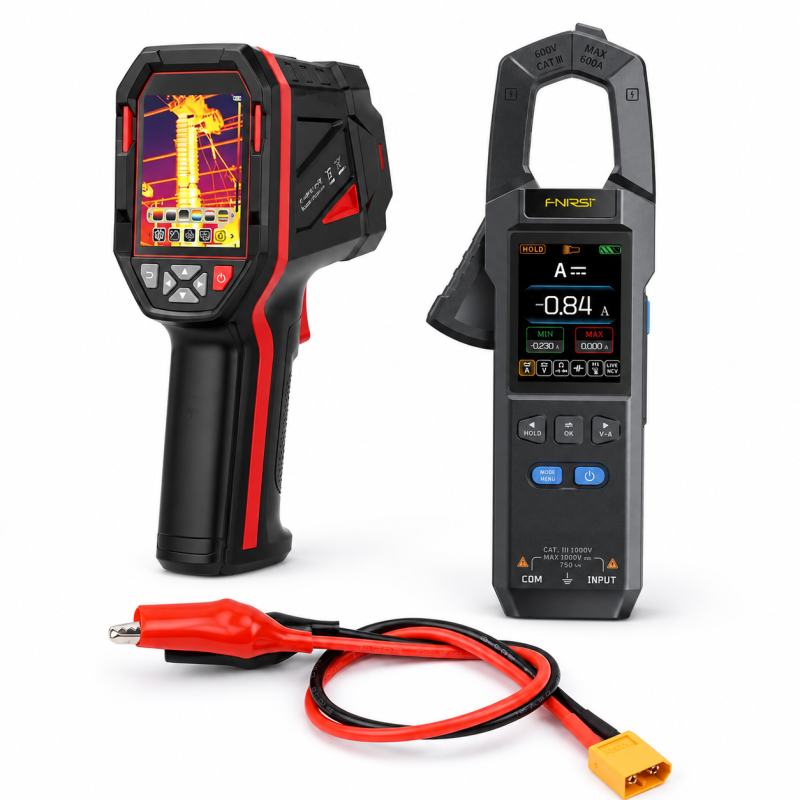

Zestaw diagnostyczny łączy miernik cęgowy FNIRSI DMC-100, kamerę termowizyjną Habotest HT821A oraz przewód XT60 z dwoma krokodylkami. Pozwala wykonywać pomiary elektryczne oraz jednocześnie kontrolować temperaturę przewodów, złączy, układów zasilania, elektroniki i innych elementów pracujących pod obciążeniem.

To praktyczny pakiet do serwisu elektroniki, FPV i RC, diagnostyki instalacji oraz pracy warsztatowej. Miernik umożliwia sprawdzanie parametrów elektrycznych, a kamera termowizyjna pozwala szybko odnaleźć przegrzewające się elementy i nierównomierny rozkład temperatury.

Dla kogo jest ten zestaw?

• Dla serwisantów elektroniki i urządzeń elektrycznych
• Dla warsztatów FPV i RC diagnozujących ESC, BEC, ładowarki, akumulatory, przewody i złącza
• Dla osób wykonujących pomiary prądu AC/DC bez rozpinania badanego przewodu
• Dla użytkowników, którzy chcą kontrolować zarówno parametry elektryczne, jak i temperaturę badanego układu

Dla kogo NIE jest?

• Dla zastosowań wymagających certyfikowanej aparatury metrologicznej
• Dla użytkowników potrzebujących pełnego oscyloskopu laboratoryjnego - podgląd przebiegu w DMC-100 nie zastępuje oscyloskopu
• Dla pomiarów wykraczających poza zakresy określone dla poszczególnych urządzeń

Dwa sposoby diagnostyki jednego układu

FNIRSI DMC-100 pozwala kontrolować m.in. prąd, napięcie, rezystancję, pojemność, częstotliwość i temperaturę. Pomiar cęgowy prądu AC/DC do 600 A może być wykonany bez wpinania miernika szeregowo w obwód.

Habotest HT821A umożliwia bezkontaktową obserwację rozkładu temperatury w zakresie od -20 do 550C. Natywna rozdzielczość sensora wynosi 96x96 px, a tryb Super Resolution zwiększa rozdzielczość prezentowanego obrazu do 240x240 px.

Diagnostyka elektroniki i układów zasilania

Połączenie miernika i kamery termowizyjnej ułatwia wyszukiwanie problemów, których nie widać na podstawie samego pomiaru napięcia lub prądu. Kamera może wskazać lokalny punkt grzania na płytce PCB, przewodzie, złączu lub układzie mocy, a miernik pozwala następnie zweryfikować parametry elektryczne obwodu.

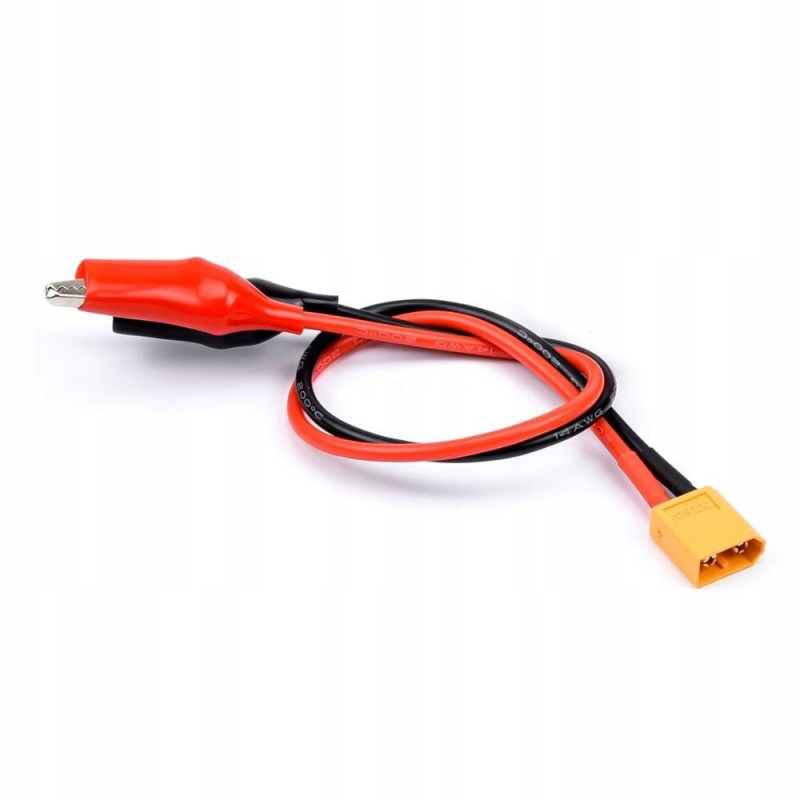

Do zestawu dołączony jest również przewód XT60 męski - 2x krokodylek wykonany z przewodu 14AWG o długości 30 cm. Może być wykorzystany podczas prac z układami wyposażonymi w złącze XT60.

Najważniejsze cechy zestawu

• Pomiar prądu AC/DC do 600 A za pomocą miernika cęgowego FNIRSI DMC-100
• True RMS i 10000 counts w mierniku DMC-100
• Pomiar napięcia, rezystancji, pojemności, częstotliwości i temperatury
• Funkcja NCV, HOLD, MIN/MAX oraz podgląd przebiegu
• Kamera termowizyjna 96x96 px z trybem Super Resolution 240x240
• Zakres temperatury -20 do 550C
• Odświeżanie obrazu termicznego 25 Hz
• Czułość termiczna NETD ≤40 mK przy 25C
• Wbudowana pamięć kamery 8 GB i zapis zdjęć JPG
• Przewód XT60 męski z dwoma krokodylkami, 14AWG, długość 30 cm

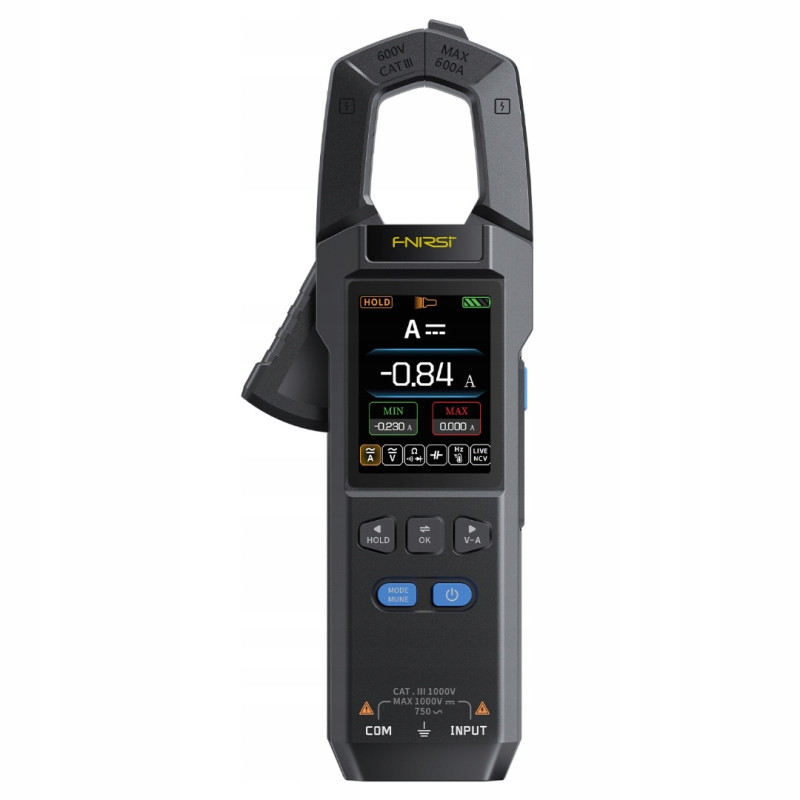

Specyfikacja FNIRSI DMC-100

• Typ: miernik cęgowy / multimetr cyfrowy
• Pomiar: True RMS, 10000 counts
• Prąd AC/DC: do 600 A
• Napięcie AC: do 750 V
• Napięcie DC: do 999.9 V
• Maksymalne rozwarcie cęgów: 25 mm
• Ekran: TFT 2.0 cala, 240 x 320 px
• Akumulator: 3.7 V, 1500 mAh
• Ładowanie: USB-C 5 V / 1 A
• Wymiary: 193 x 74 x 32 mm
• Waga: 194 g

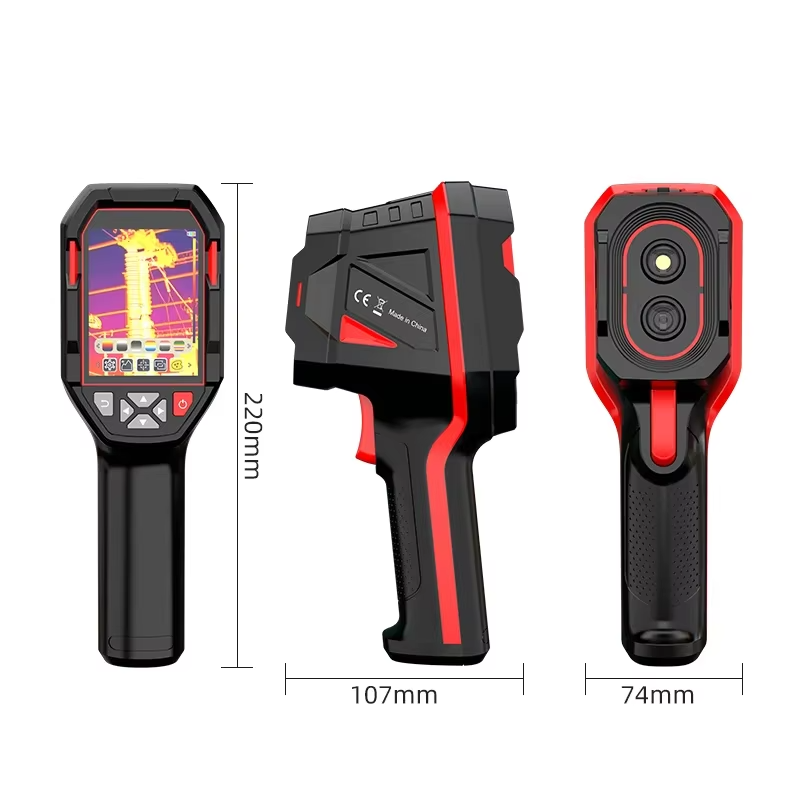

Specyfikacja Habotest HT821A

• Rozdzielczość termiczna: 96x96 px
• Super Resolution: 240x240 px
• Zakres temperatury: -20 do 550C
• Dokładność: ±2C lub ±2 procent odczytu
• Odświeżanie: 25 Hz
• NETD: ≤40 mK przy 25C
• Kąt widzenia: 50 x 37.2 stopnia
• Ekran: LCD 2.8 cala
• Pamięć: 8 GB
• Format zdjęć: JPG
• Akumulator: 2000 mAh
• Czas pracy: około 5 godzin
• Interfejs: USB-C
• Wymiary: 75 x 105 x 220 mm
• Waga: 260 g

Zawartość zestawu

• 1x miernik cęgowy FNIRSI DMC-100
• 1x zestaw akcesoriów dostarczanych standardowo z FNIRSI DMC-100
• 1x kamera termowizyjna Habotest HT821A
• 1x przewód USB Type-C do kamery
• 1x instrukcja obsługi kamery
• 1x przewód XT60 męski z przewodem 14AWG 30 cm i 2x krokodylek

Najczęściej zadawane pytania

Czy miernik FNIRSI DMC-100 mierzy prąd stały DC cęgami?

Tak. DMC-100 obsługuje cęgowy pomiar prądu AC i DC do 600 A.

Czy kamera Habotest HT821A ma matrycę 240x240 px?

Nie. Natywna rozdzielczość sensora wynosi 96x96 px. Rozdzielczość 240x240 px dotyczy trybu Super Resolution.

Czy zestaw nadaje się do diagnostyki elektroniki FPV?

Tak. Pozwala kontrolować parametry elektryczne oraz lokalizować nagrzewające się elementy, takie jak ESC, BEC, przewody, złącza i układy zasilania.

Czy kamera zapisuje zdjęcia termiczne?

Tak. Habotest HT821A zapisuje zdjęcia JPG w pamięci wewnętrznej 8 GB, a dane można przenieść przez USB-C.

Rada eksperta Avifly: Przy diagnostyce elektroniki najpierw obserwuj układ kamerą termowizyjną po podaniu zasilania, a następnie weryfikuj podejrzany obwód miernikiem. Lokalny punkt grzania często pozwala znacznie szybciej zawęzić obszar poszukiwania usterki.
