Moduł RTK GNSS Holybro H-RTK Unicore UM982 - dwuantenowy odbiornik pozycjonowania i kierunku

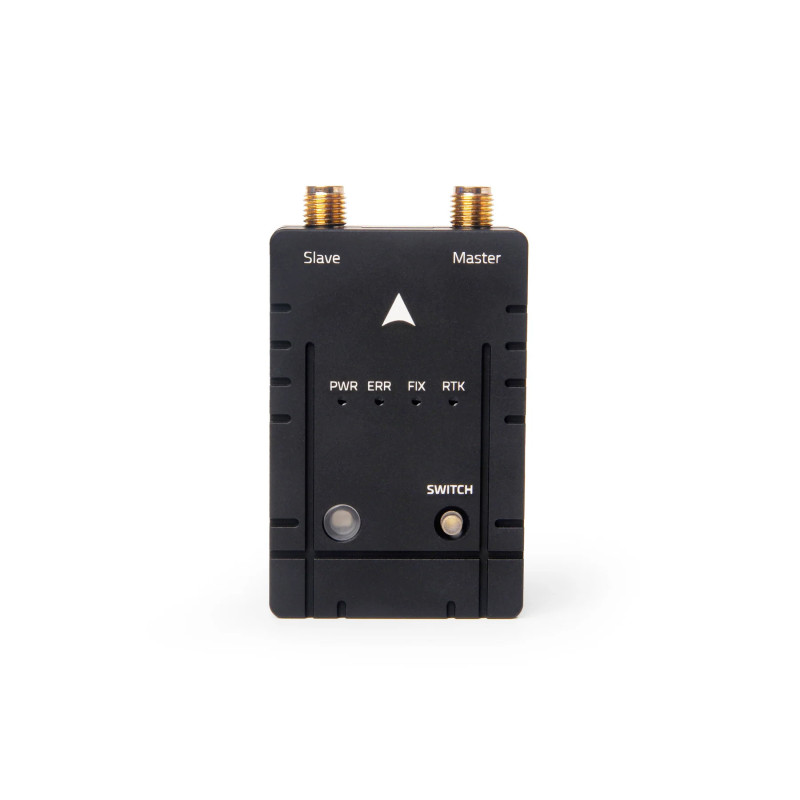

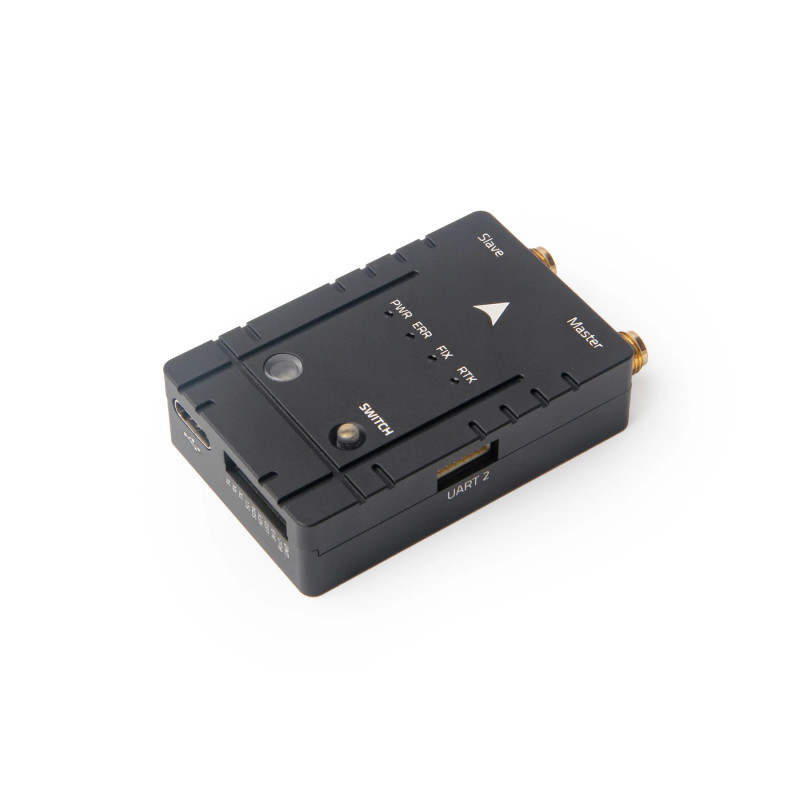

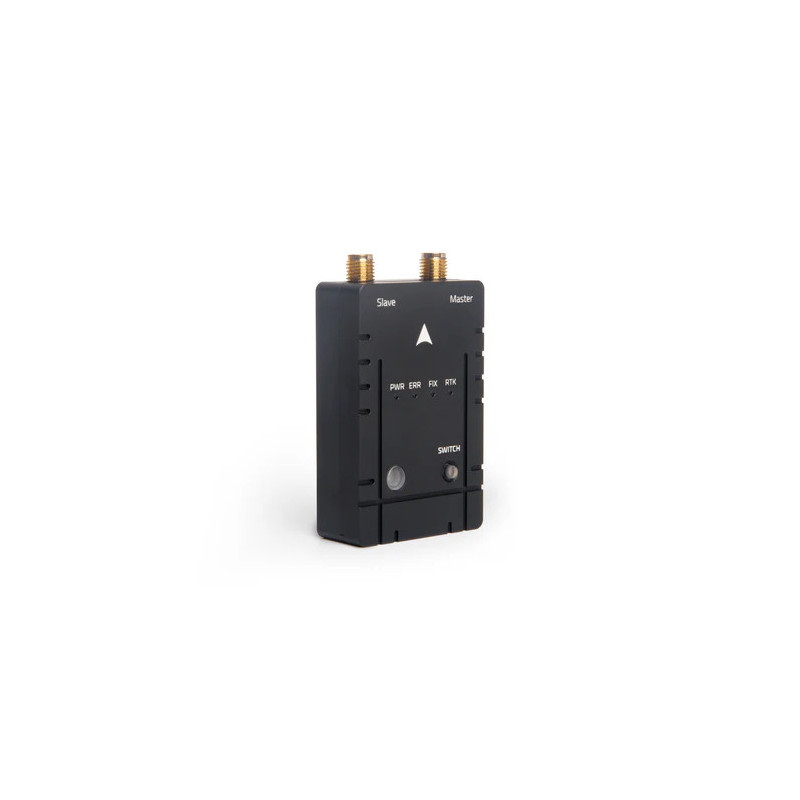

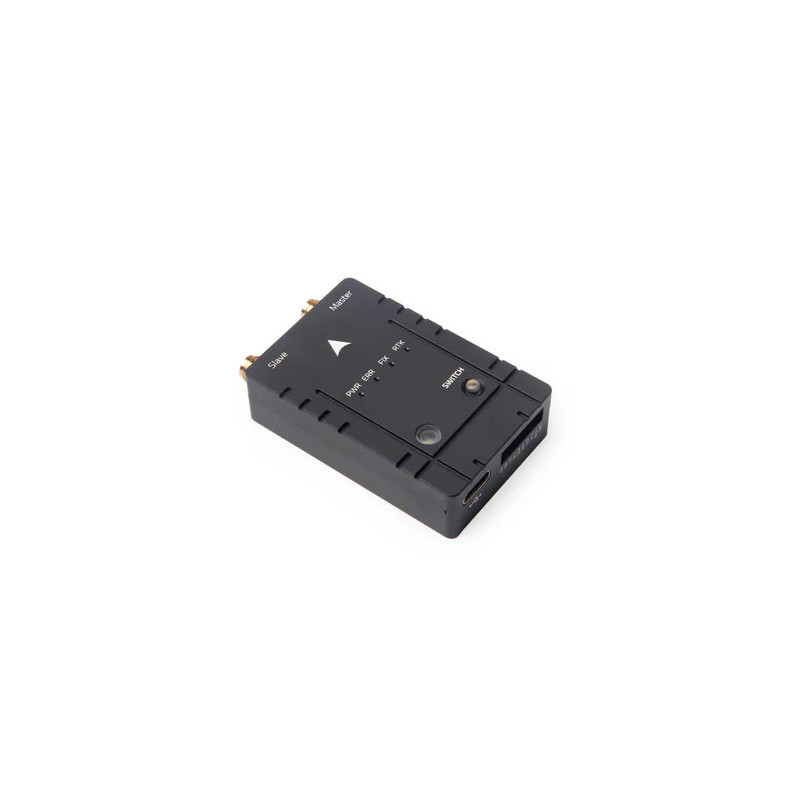

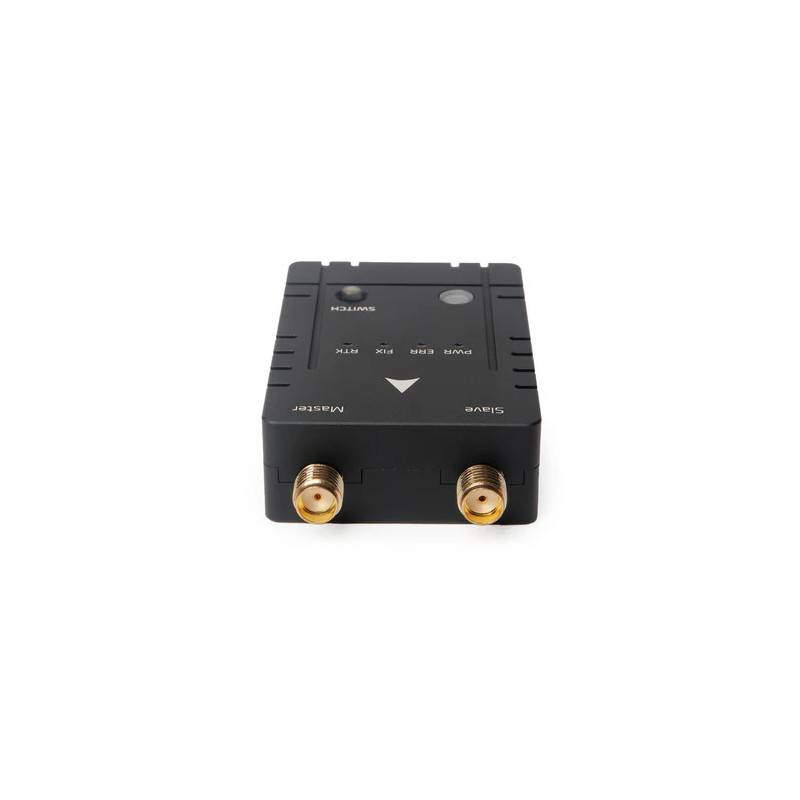

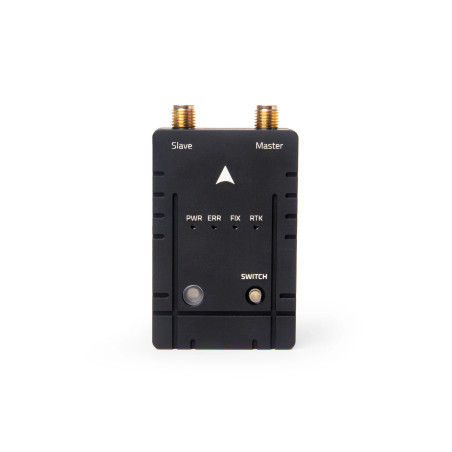

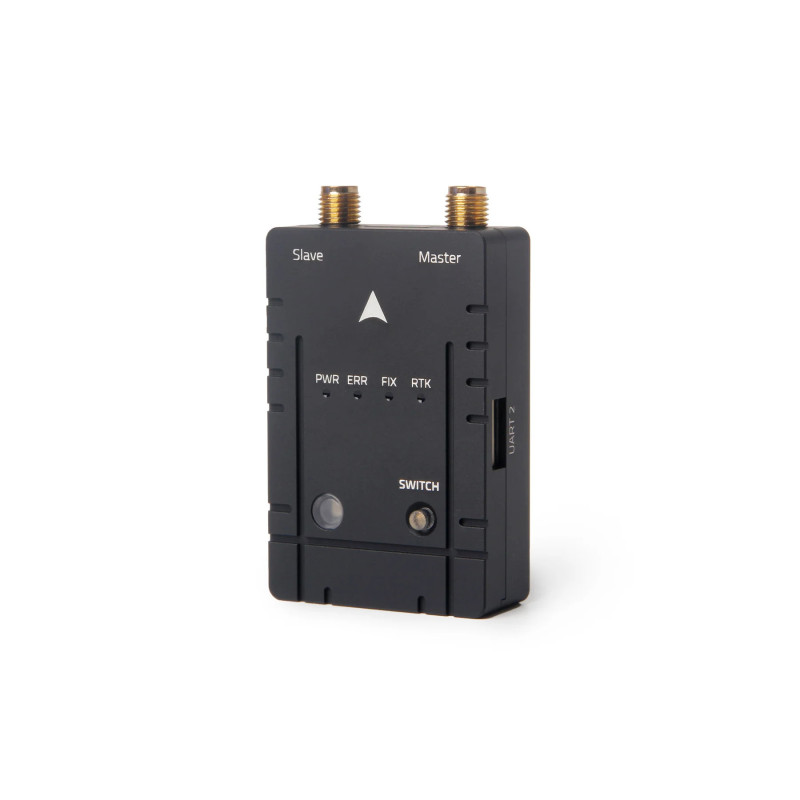

Moduł RTK GNSS Holybro H-RTK Unicore UM982

Holybro H-RTK Unicore UM982 to dwuantenowy odbiornik RTK GNSS przeznaczony do precyzyjnego pozycjonowania oraz wyznaczania kierunku platform autonomicznych. Moduł wykorzystuje układ Unicore UM982, obsługuje wiele konstelacji i pasm GNSS oraz zapewnia dokładność RTK na poziomie centymetrowym.

System z dwiema antenami może określać orientację platformy na podstawie sygnałów satelitarnych. Jest to szczególnie istotne w dronach przemysłowych, pojazdach autonomicznych i konstrukcjach, w których stabilne wskazanie kierunku ma być mniej zależne od lokalnych zakłóceń magnetycznych.

Najważniejsze cechy

• Dwuantenowy system GNSS - umożliwia jednoczesne pozycjonowanie RTK i wyznaczanie kierunku platformy.
• Układ Unicore UM982 - odbiornik wysokiej precyzji przeznaczony do aplikacji wymagających pozycjonowania i pomiaru kierunku.
• 1408 kanałów - pozwala równocześnie śledzić dużą liczbę sygnałów z wielu konstelacji satelitarnych.
• Dokładność RTK w poziomie 0,8 cm + 1 ppm - parametr odpowiedni do precyzyjnej nawigacji, mapowania i automatyzacji ruchu.
• Dokładność RTK w pionie 1,5 cm + 1 ppm - ułatwia kontrolę wysokości i pracę na trasach wymagających powtarzalności.
• Dokładność kierunku 0,1 stopnia przy bazie 1 m - umożliwia precyzyjne określenie orientacji po prawidłowym rozmieszczeniu anten.
• Obsługa wielu konstelacji i częstotliwości - GPS, BeiDou, GLONASS, Galileo, QZSS, NavIC oraz SBAS.
• Obsługa korekt RTK - po dostarczeniu danych korekcyjnych odbiornik może pracować z dokładnością centymetrową.

Największe zalety

Pozycja i kierunek z jednego systemu GNSS. Klasyczny odbiornik jednoantenowy dostarcza przede wszystkim współrzędne i prędkość. UM982 wykorzystuje dwie anteny, dzięki czemu może dodatkowo obliczać kierunek platformy na podstawie różnicy faz sygnałów satelitarnych.

Praca wielosystemowa. Dostęp do wielu konstelacji oraz kilku pasm częstotliwości zwiększa liczbę obserwowanych satelitów. Ma to znaczenie przy pracy w otoczeniu częściowo zasłaniającym niebo i podczas dynamicznego ruchu platformy.

Dokładność zależna od realnej konfiguracji. Wartość 1 ppm oznacza dodatkowy błąd zależny od odległości od stacji bazowej. Dla bazy oddalonej o 1 km składnik 1 ppm odpowiada około 1 mm.

Dla kogo jest ten moduł?

• Buduję drona przemysłowego, platformę pomiarową lub pojazd autonomiczny wymagający pozycjonowania RTK.
• Potrzebuję wyznaczania kierunku przy użyciu dwóch anten GNSS.
• Projektuję system mapowania, geodezji, inspekcji lub precyzyjnego prowadzenia po trasie.
• Mam możliwość dostarczenia do odbiornika danych korekcyjnych RTK ze stacji bazowej albo sieci korekt.
• Potrafię skonfigurować odbiornik GNSS i autopilota zgodnie z dokumentacją używanego systemu.

Dla kogo nie jest?

• Szukam prostego modułu GPS do podstawowego drona FPV bez funkcji RTK.
• Nie mam źródła danych korekcyjnych, a wymagam dokładności centymetrowej.
• Nie mogę zamontować dwóch kompatybilnych anten w stabilnej, znanej odległości od siebie.
• Potrzebuję zestawu typu plug and play bez konfiguracji portów, protokołów i parametrów autopilota.

Obsługiwane systemy i sygnały GNSS

Specyfikacja techniczna

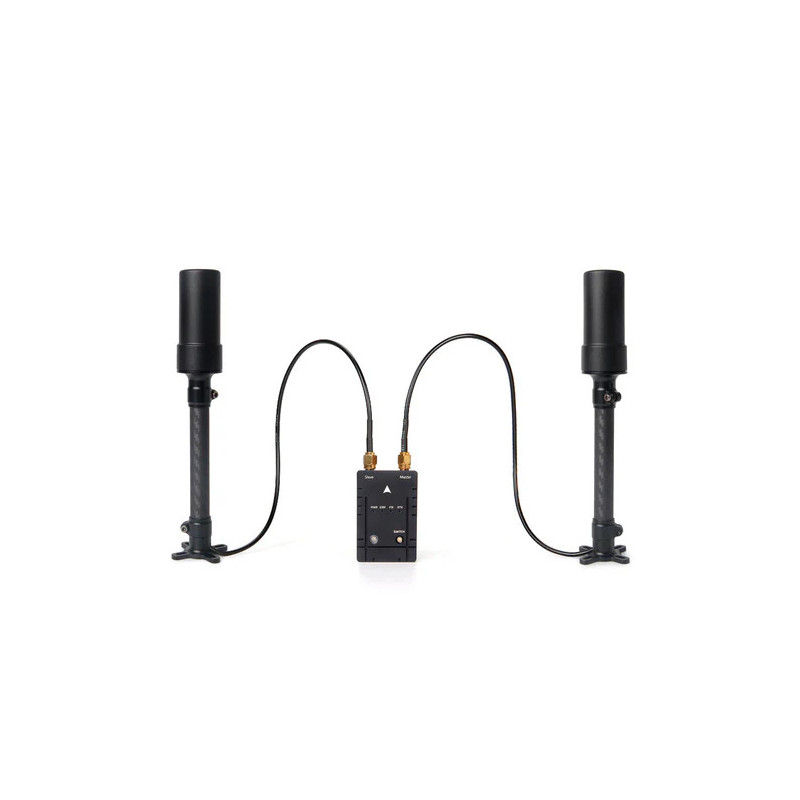

Jak działa wyznaczanie kierunku z dwóch anten?

Odbiornik porównuje obserwacje GNSS z anteny głównej i pomocniczej. Znając odległość oraz wzajemne położenie anten, może obliczyć kierunek osi platformy. Dokładność zależy między innymi od długości bazy antenowej, sztywności montażu, widoczności nieba i poprawnej konfiguracji systemu.

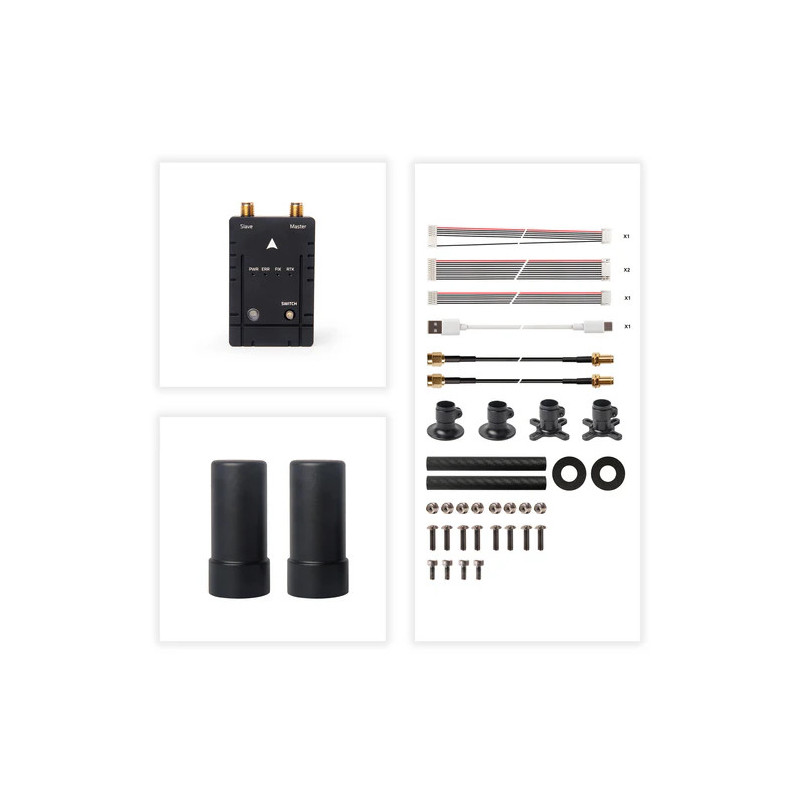

Zawartość zestawu

• Moduł Holybro H-RTK Unicore UM982 - 1 szt.

Najczęściej zadawane pytania

Nie. Do uzyskania dokładności RTK odbiornik potrzebuje prawidłowych danych korekcyjnych ze stacji bazowej lub kompatybilnej sieci korekt. Bez korekt może nadal wyznaczać pozycję GNSS, ale nie z deklarowaną dokładnością RTK.

Dwie anteny pozwalają wyznaczać nie tylko pozycję, ale również kierunek platformy. Odbiornik oblicza orientację na podstawie różnic obserwacji satelitarnych między antenami.

UM982 może dostarczać kierunek wyznaczony przez GNSS. To, czy autopilot wykorzysta go jako główne źródło orientacji, zależy od obsługi odbiornika, wersji oprogramowania i prawidłowej konfiguracji całego systemu.

Technicznie może być częścią rozbudowanej platformy, ale jego głównym zastosowaniem są systemy autonomiczne i przemysłowe wymagające RTK oraz dwuantenowego wyznaczania kierunku. Do podstawowego drona FPV zwykle wystarcza prostszy moduł GPS.

Rada eksperta Avifly: Zamontuj obie anteny na sztywnej konstrukcji, zachowaj dokładnie zmierzoną bazę antenową i zapewnij możliwie szeroką widoczność nieba. Elastyczny montaż albo zmiana wzajemnego położenia anten bez aktualizacji konfiguracji obniży dokładność wyznaczania kierunku.
