Złącze zasilające AMASS XT60H-F żeńskie - 35A, 500V DC, montaż na przewód

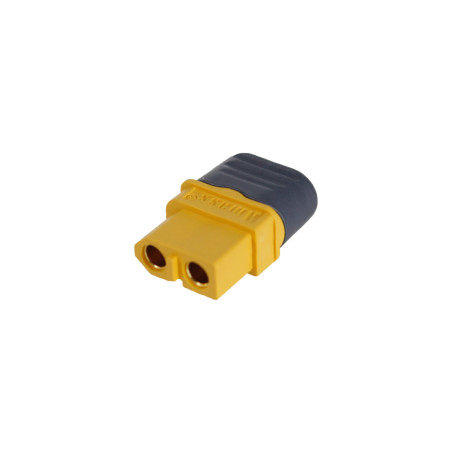

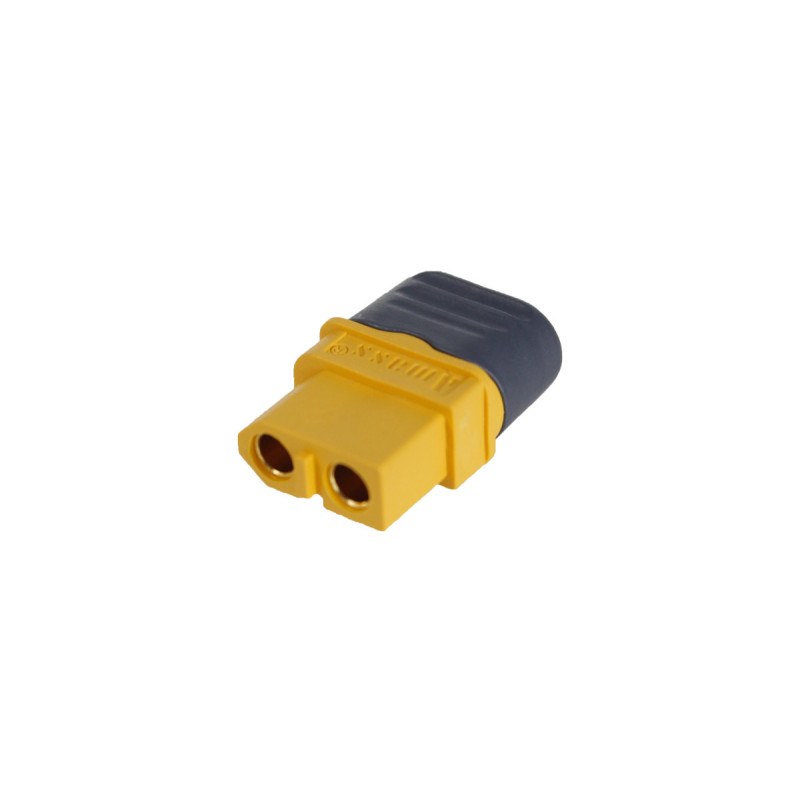

Złącze żeńskie AMASS XT60H-F z osłoną przewodu

AMASS XT60H-F to żeńskie, dwupinowe złącze zasilające do montażu na przewodzie. Model jest przeznaczony do lutowania i może współpracować z przewodem 12 AWG, tworząc połączenie ze zgodnym złączem męskim XT60H-M.

Tylna osłona oddziela miejsca lutowania od otoczenia i porządkuje wyprowadzenie przewodów. Złącze sprawdzi się przy budowie pakietów akumulatorowych, przewodów zasilających, instalacji w modelach RC oraz połączeń pomiędzy akumulatorem a regulatorem obrotów.

Dla kogo jest to złącze?

• Potrzebuję wyłącznie żeńskiej strony połączenia XT60H
• Buduję przewód zasilający lub wyprowadzenie pakietu akumulatorowego
• Chcę osłonić miejsca lutowania bez stosowania osobnej obudowy złącza

Dla kogo NIE jest?

• Potrzebuję kompletnej pary - wybierz zestaw XT60H-F i XT60H-M
• Potrzebuję złącza montowanego na płytce PCB
• Instalacja będzie narażona na wodę lub bezpośrednie zalanie

Najważniejsze cechy

• Wersja żeńska XT60H-F do połączeń ze złączem XT60H-M
• Maksymalny prąd znamionowy 35 A przy przewodzie 12 AWG i warunkach producenta
• Napięcie probiercze 500 V DC
• Montaż przewodu przez lutowanie
• Pozłacane styki ze stopu miedzi
• Obudowa PA o klasie palności UL94 V-0

Specyfikacja techniczna

• Producent: AMASS
• Model: XT60H-F
• Rodzaj: złącze żeńskie
• Liczba pinów: 2
• Prąd znamionowy: 35 A max przy 12 AWG i przyroście temperatury do 85 K
• Napięcie probiercze: 500 V DC
• Rezystancja izolacji: co najmniej 2000 MΩ
• Temperatura pracy: od -20°C do 120°C
• Zalecany przewód: 12 AWG
• Sposób montażu: na przewód
• Sposób podłączenia: lutowanie
• Materiał obudowy: poliamid PA
• Materiał styków: stop miedzi, pozłacany
• Stopień ochrony: IP40
• Klasa palności: UL94 V-0
• Odporność na mgłę solną: 48 godzin
• Deklarowana trwałość mechaniczna: 100 cykli

Zawartość zestawu

• 1x złącze żeńskie AMASS XT60H-F

Najczęściej zadawane pytania

XT60H-F jest żeńską częścią systemu i współpracuje ze zgodnym złączem męskim XT60H-M.

Nie. Złącze jest przeznaczone do samodzielnego przylutowania przewodu. Dla deklarowanych parametrów producent odnosi się do przewodu 12 AWG.

Nie. Osłona zabezpiecza gotowe połączenie, ale przewody muszą zostać prawidłowo przylutowane i sprawdzone pod kątem polaryzacji.

Rada eksperta Avifly: Przed podłączeniem akumulatora sprawdź miernikiem polaryzację gotowego przewodu. Standard mechaniczny złącza nie zabezpiecza przed błędnym przylutowaniem przewodów.
