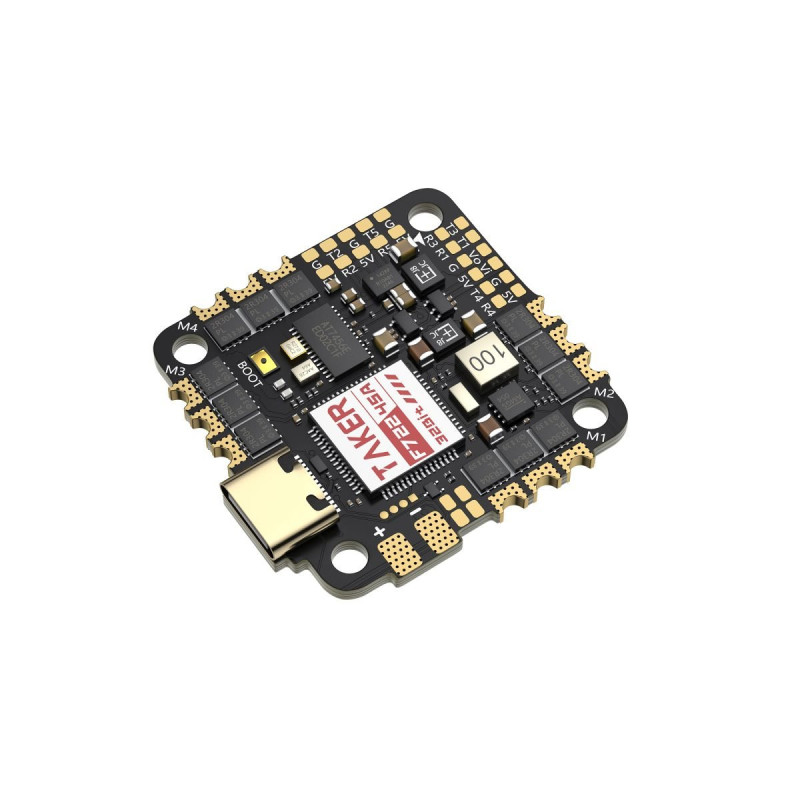

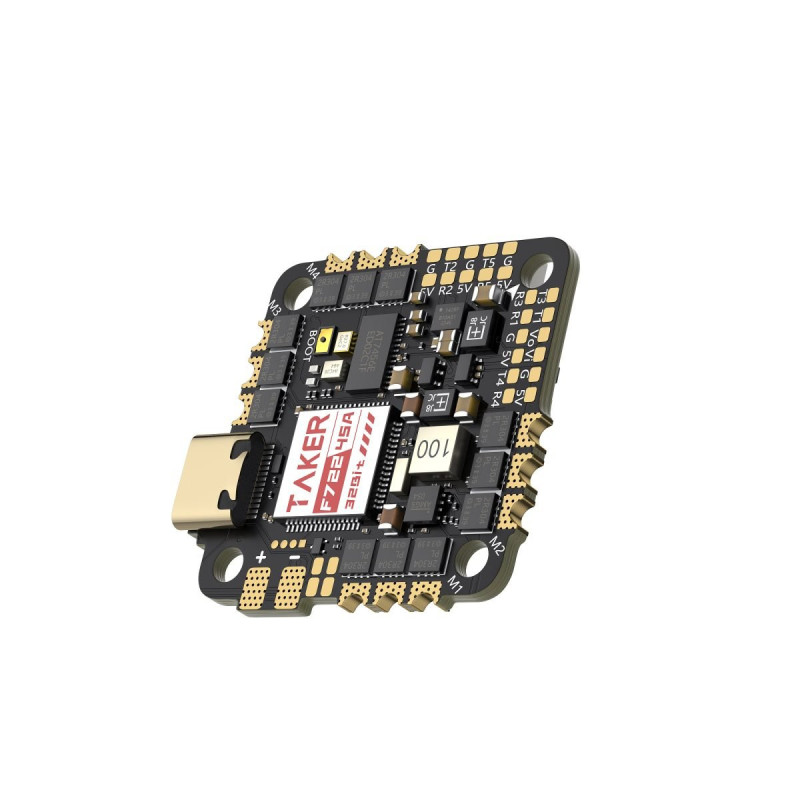

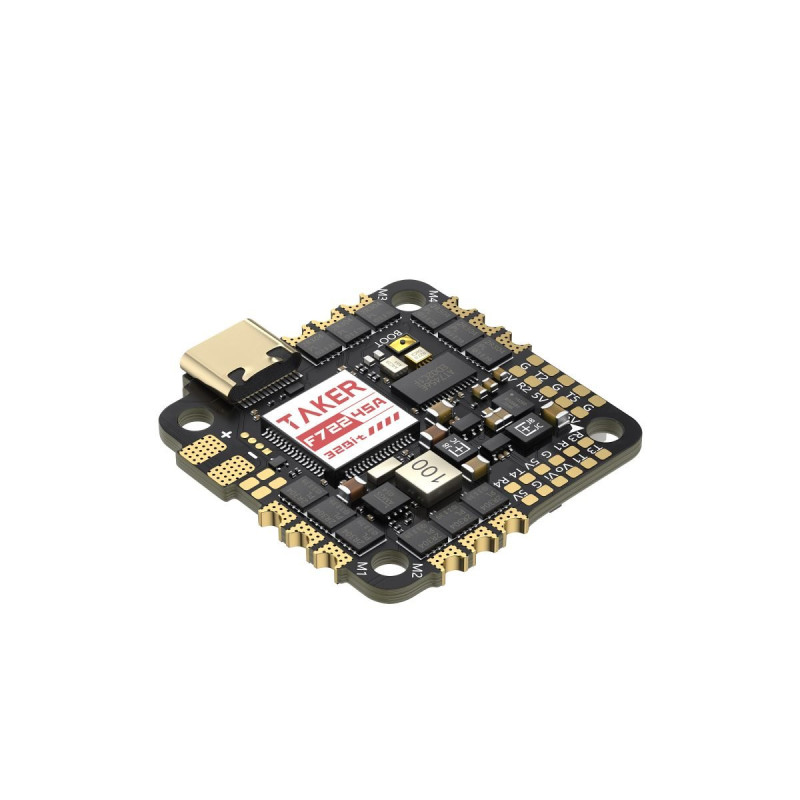

Kontroler lotu AIO GEPRC TAKER F722 45A 32Bit

Kontroler lotu AIO GEPRC TAKER F722 45A 32Bit to zintegrowana płytka FC + ESC do dronów FPV, oparta na procesorze STM32F722, z 4-kanałowym ESC 32Bit 45A i obsługą zasilania 2-6S LiPo.

To rozwiązanie dla osób budujących kompaktowego quada FPV, w którym liczy się ograniczenie liczby przewodów, mała masa i szybki montaż. Płytka łączy kontroler lotu, ESC, OSD, Blackbox, BEC 5V oraz porty UART w jednej konstrukcji o masie 9.2 g.

Najważniejsze cechy

• Procesor STM32F722 - szybka jednostka MCU stosowana w kontrolerach lotu FPV, odpowiednia do Betaflight i zaawansowanej konfiguracji lotu.
• Żyroskop ICM42688-P po SPI - szybka komunikacja z IMU i stabilna praca kontrolera podczas dynamicznych manewrów.
• ESC 32Bit 45A - zintegrowany regulator do mocniejszych buildów 2-6S, z prądem ciągłym 45A i chwilowym 55A przez 10 sekund.
• 5 pełnych portów UART - możliwość podłączenia odbiornika RC, GPS, VTX, telemetrii lub innych modułów bez walki o wolny port.
• Port 6-pin do HD VTX - ułatwia montaż cyfrowych nadajników wideo i ogranicza lutowanie przewodów sygnałowych.
• Blackbox 16Mb - zapis logów lotu do analizy filtrów, PID i problemów z wibracjami.
• Betaflight OSD z układem AT7456E - obsługa nakładki ekranowej z podstawowymi parametrami lotu.
• BEC 5V 1A - zasilanie dla wybranych modułów peryferyjnych zgodnych z takim poborem prądu.
• USB-C - wygodne podłączenie do komputera przy konfiguracji firmware i ustawień.

Dla kogo jest ten kontroler?

• Dla osób budujących drona FPV na zasilaniu 2-6S LiPo.
• Dla pilotów, którzy chcą jednej płytki AIO zamiast osobnego FC i osobnego ESC.
• Dla buildów, w których potrzebny jest zapas prądowy ESC 45A.
• Dla użytkowników cyfrowych systemów wideo, którzy chcą skorzystać z portu 6-pin HD VTX.
• Dla osób strojących quada i analizujących loty przez Blackbox 16Mb.

Dla kogo NIE jest?

• Nie jest to odbiornik RC - płytka nie zastępuje modułu ELRS, Crossfire ani FrSky.
• Nie jest to samodzielny VTX - port HD VTX ułatwia podłączenie nadajnika wideo, ale go nie zastępuje.
• Nie jest to wybór do bardzo małych whoopów 1S - płytka ma mocniejszy ESC i format pod konstrukcje wymagające większego zapasu prądowego.
• Nie jest to produkt dla osób bez podstaw lutowania - mimo portu HD VTX nadal wymaga poprawnego montażu zasilania, silników i przewodów sygnałowych.

Dlaczego ESC 45A ma znaczenie?

Zintegrowany ESC obsługuje prąd ciągły 45A oraz prąd chwilowy 55A przez 10 sekund. W praktyce oznacza to większy zapas przy nagłych dodaniach gazu, wyjściach z zakrętów, odbiciach po powerloopie i lotach na wyższych obrotach.

W dronie FPV regulator nie pracuje w laboratoryjnych warunkach. Krótkie skoki poboru prądu pojawiają się przy gwałtownym punch-out, agresywnym freestylu i źle dobranych śmigłach. Zapas prądowy pomaga ograniczyć ryzyko przeciążenia elektroniki, ale nie zwalnia z prawidłowego doboru silników, śmigieł i akumulatora.

Procesor F722 i 5 portów UART

Sercem płytki jest STM32F722. To procesor o większym zapasie obliczeniowym niż starsze jednostki F4, co ma znaczenie przy konfiguracji filtrów, OSD, Blackboxa i dodatkowych modułów.

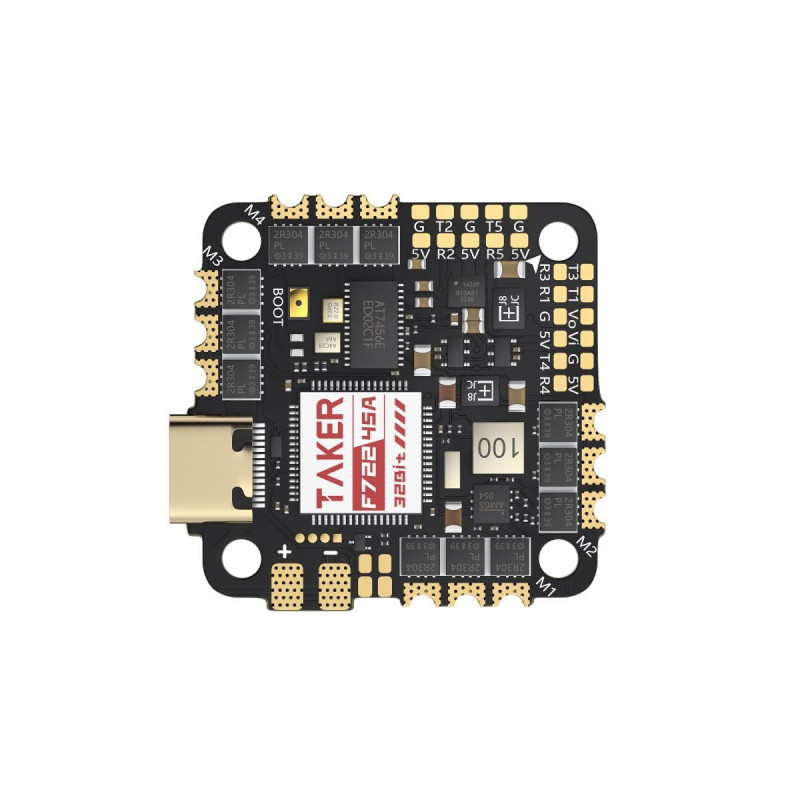

Kontroler udostępnia 5 pełnych UARTów: R1/T1, R2/T2, R3/T3, R4/T4 oraz R5/T5. To ważne przy rozbudowanych buildach, gdzie oprócz odbiornika RC użytkownik chce podłączyć GPS, cyfrowy VTX, telemetrię lub inne urządzenia wymagające komunikacji szeregowej.

Gyro ICM42688-P i Blackbox

IMU ICM42688-P pracuje po magistrali SPI, co zapewnia szybką komunikację z kontrolerem lotu. W praktyce pomaga to w stabilnej pracy firmware i dokładnym odczycie ruchu drona.

Wbudowany Blackbox 16Mb pozwala zapisywać logi lotu bez dokładania zewnętrznej pamięci. To przydatne przy szukaniu nadmiernych wibracji, ustawianiu filtrów, analizie propwash i diagnozie problemów po zmianie silników lub śmigieł.

Podłączenie HD VTX

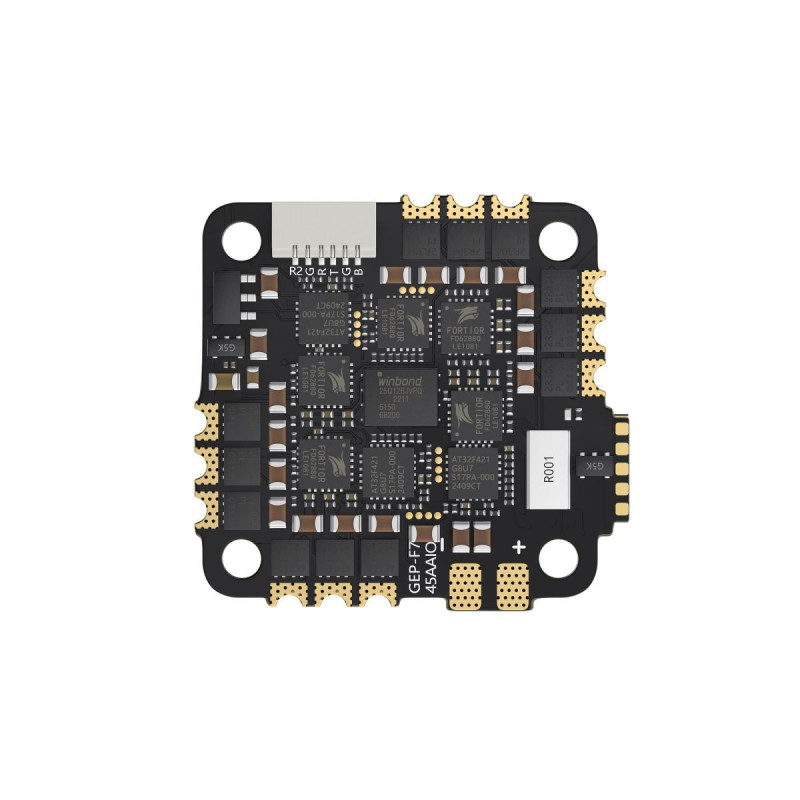

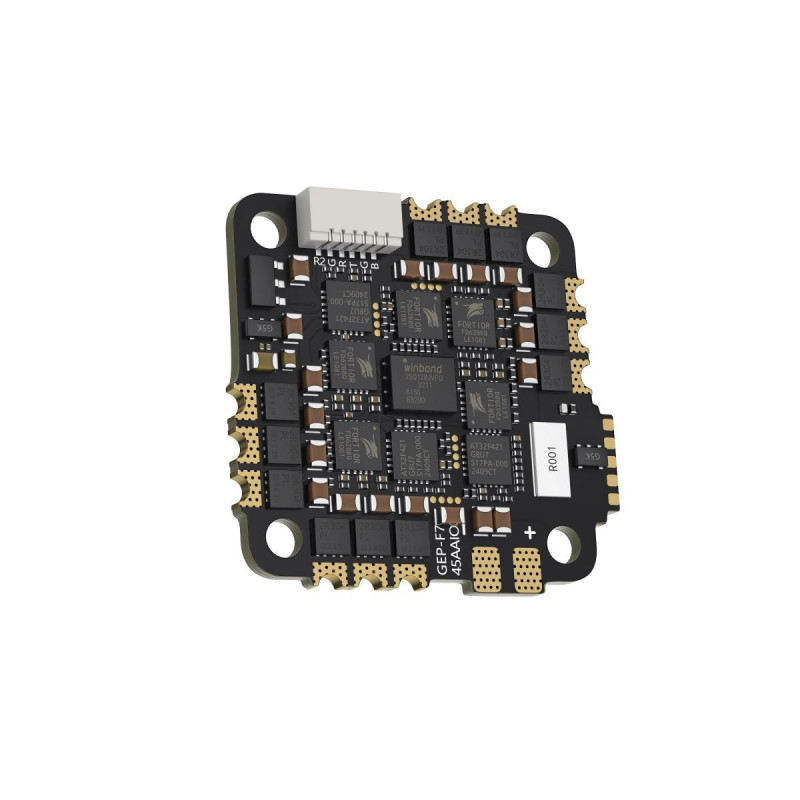

Na spodzie płytki znajduje się dedykowany port 6-pin przeznaczony do podłączenia nadajnika wideo HD. Taki port skraca czas montażu i zmniejsza liczbę lutowanych przewodów, co jest szczególnie ważne w ciasnych ramach.

Przed montażem zawsze sprawdź pinout FC i pinout konkretnego nadajnika wideo. Sam fakt obecności złącza nie oznacza automatycznie zgodności z każdym VTX bez weryfikacji kolejności przewodów.

Specyfikacja techniczna

Zawartość zestawu

• 1 x GEPRC TAKER F722 45A AIO FC
• 1 x przewód XT30 18AWG, 7 cm
• 1 x kondensator 35V 220 uF
• 1 x kabel adapter SH1.0 6-pin do GH1.25 8-pin
• 1 x kabel SH1.0 6-pin
• 8 x gumki tłumiące M2 x 6.5 mm FC, czarne

FAQ - najczęściej zadawane pytania

Czy GEPRC TAKER F722 45A 32Bit AIO obsługuje akumulatory 6S?

Tak. Producent podaje obsługę zasilania 2-6S LiPo. Przy konfiguracji 6S zalecany jest poprawny montaż kondensatora i kontrola doboru silników oraz śmigieł.

Czy ten kontroler ma wbudowany odbiornik ELRS?

Nie. Dane producenta nie wskazują wbudowanego odbiornika RC. Odbiornik ELRS, Crossfire lub inny moduł należy podłączyć osobno do odpowiedniego UART.

Czy płytka ma Blackbox?

Tak. Kontroler ma wbudowaną pamięć Blackbox 16Mb, co pozwala zapisywać logi lotu i analizować ustawienia filtrów, PID oraz wibracje.

Czy można podłączyć cyfrowy nadajnik wideo HD?

Tak. Płytka ma dedykowany port 6-pin do HD VTX. Przed montażem trzeba jednak porównać pinout płytki z pinoutem konkretnego nadajnika wideo.

Jaki firmware target wybrać?

Producent podaje firmware target GEPRC_F722_AIO. Przed flashowaniem sprawdź aktualną dokumentację GEPRC i wykonaj kopię konfiguracji z Betaflight.

Rada eksperta Avifly: Przy buildach 6S zamontuj kondensator możliwie blisko padów zasilania ESC. Dołączony kondensator 35V 220 uF jest elementem zestawu, ale w agresywnych konfiguracjach warto rozważyć mocniejszy Low ESR, jeśli pozwala na to miejsce w ramie.
