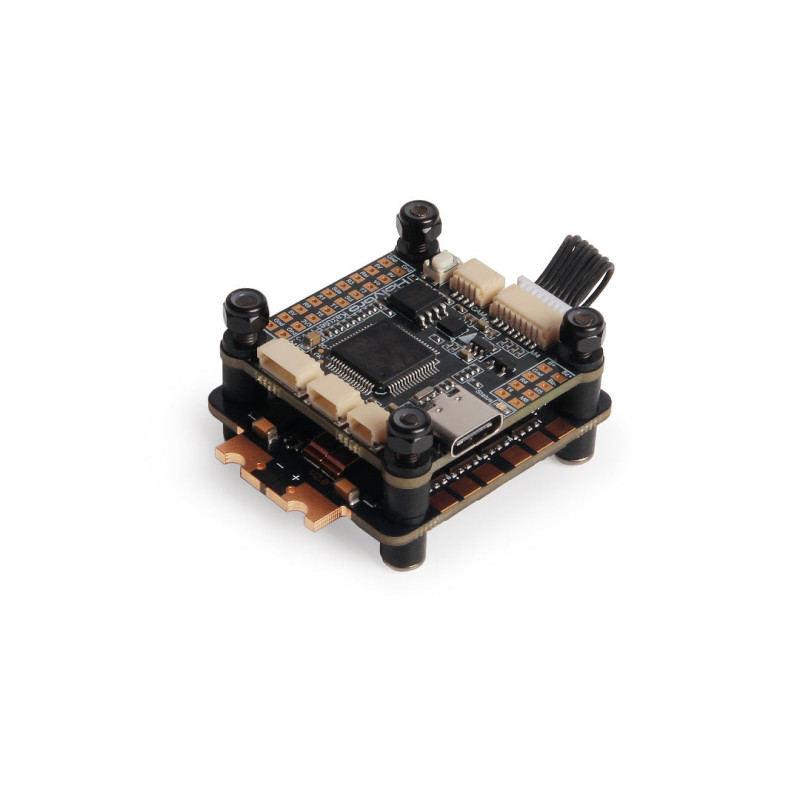

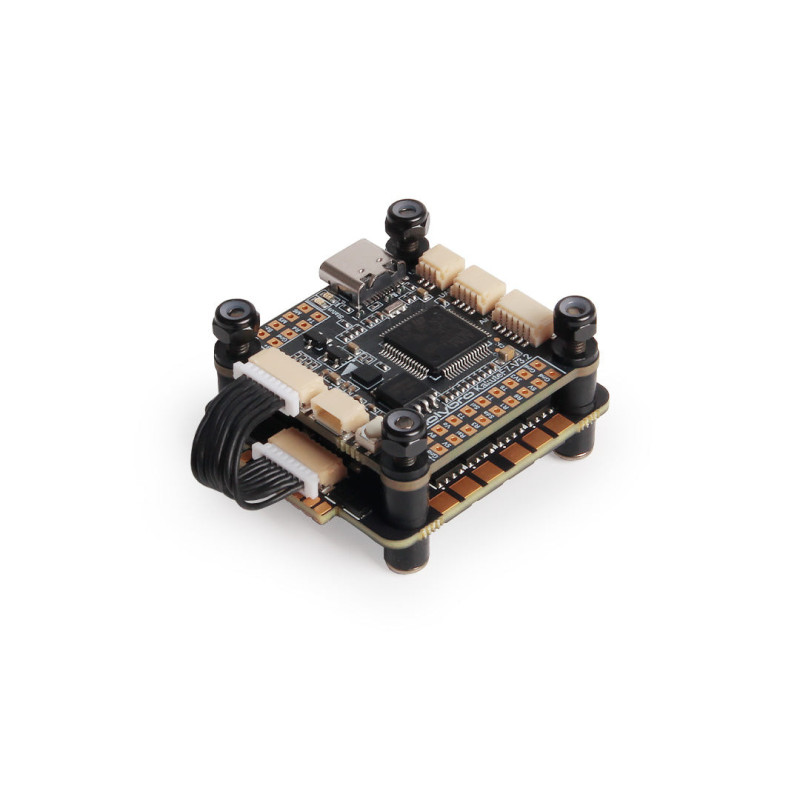

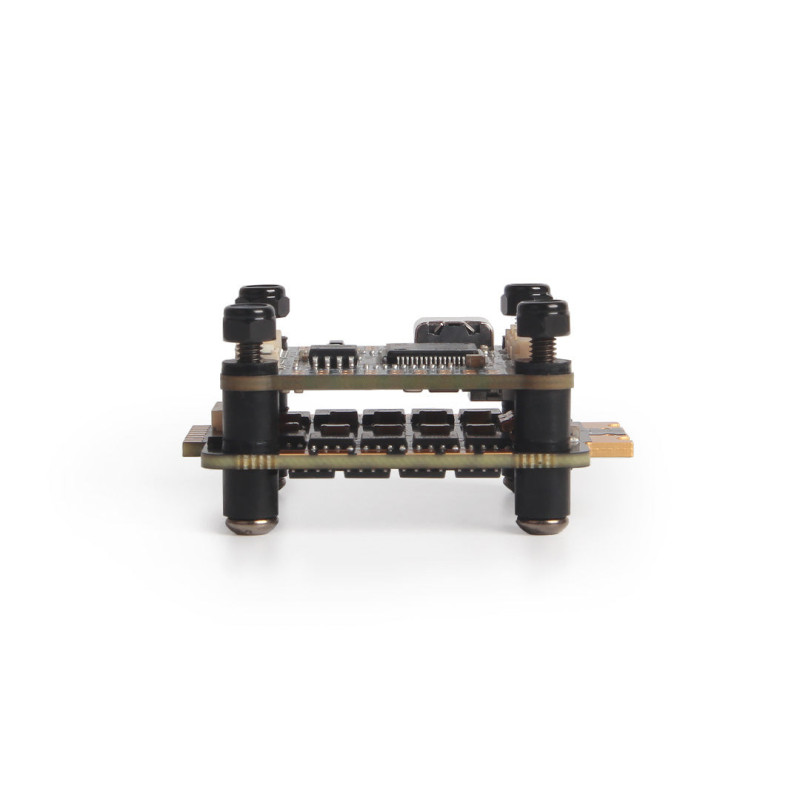

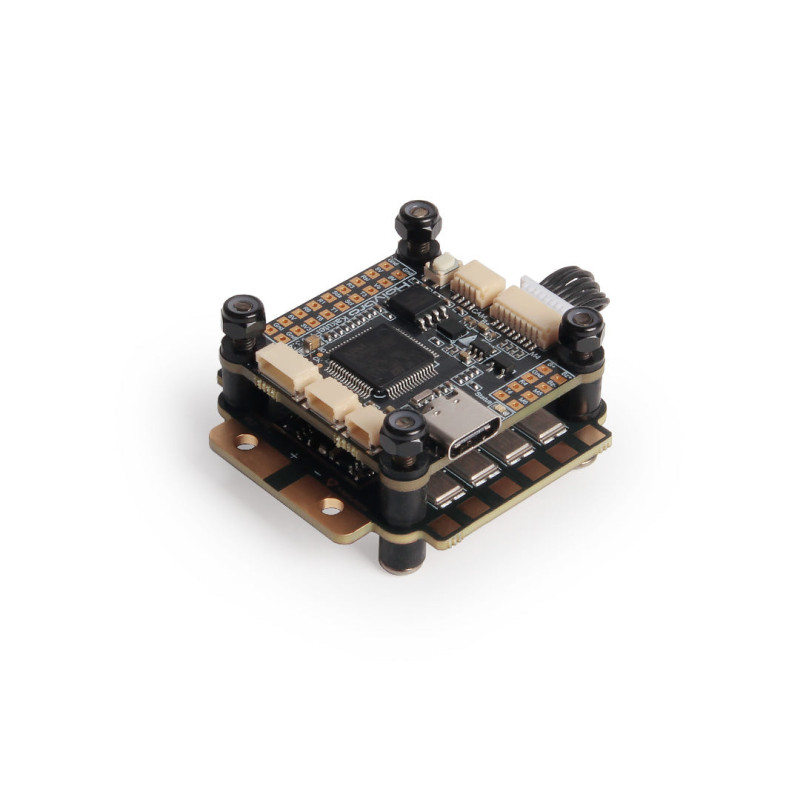

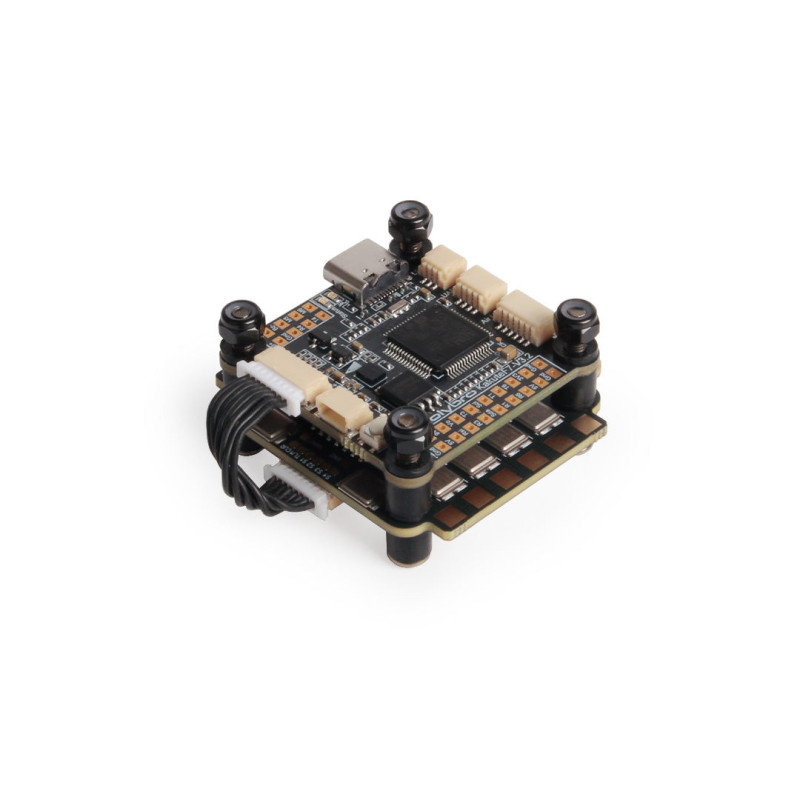

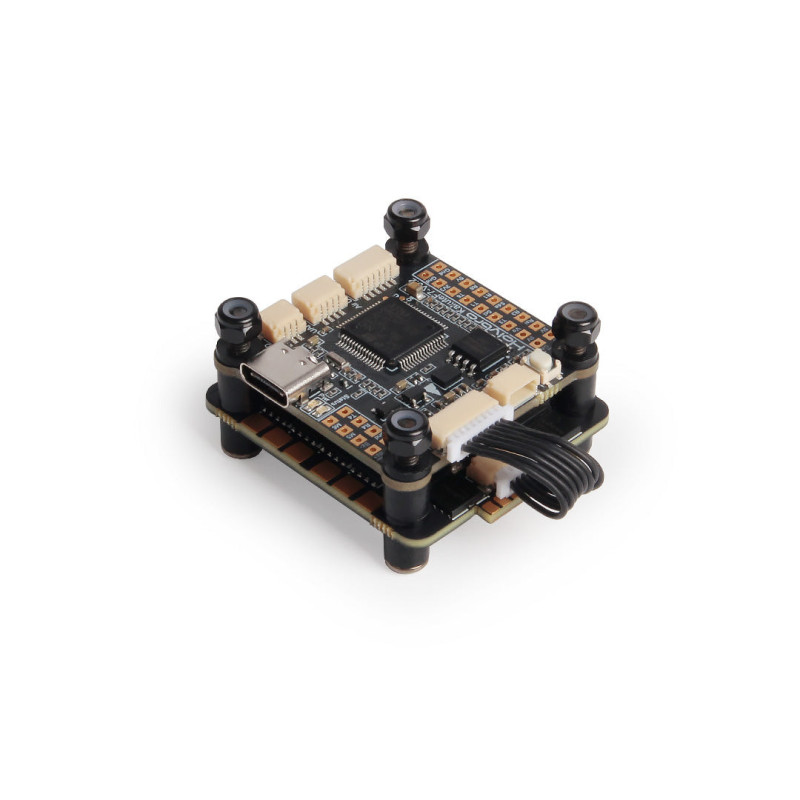

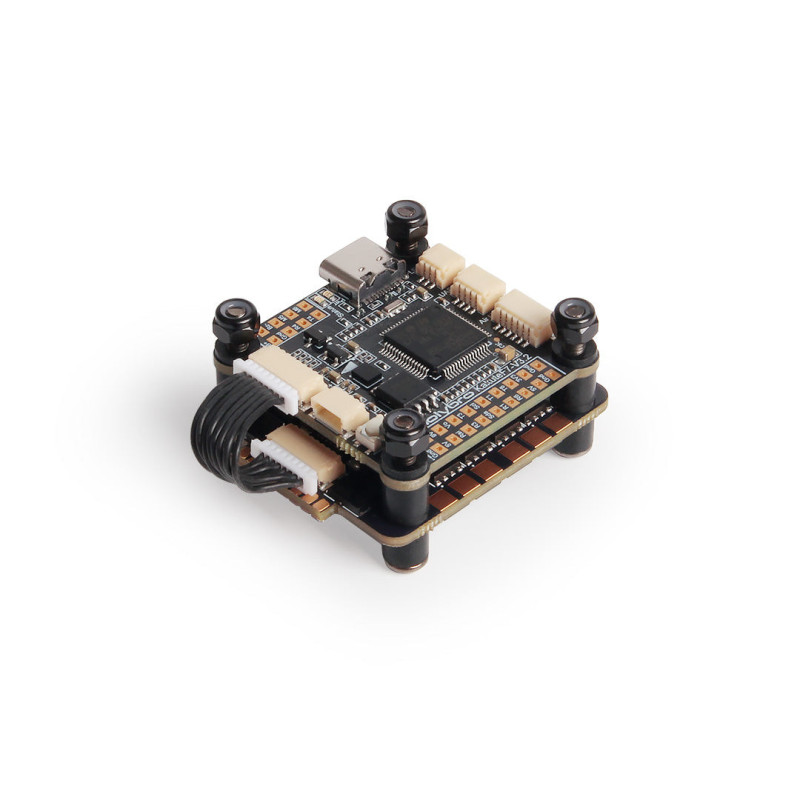

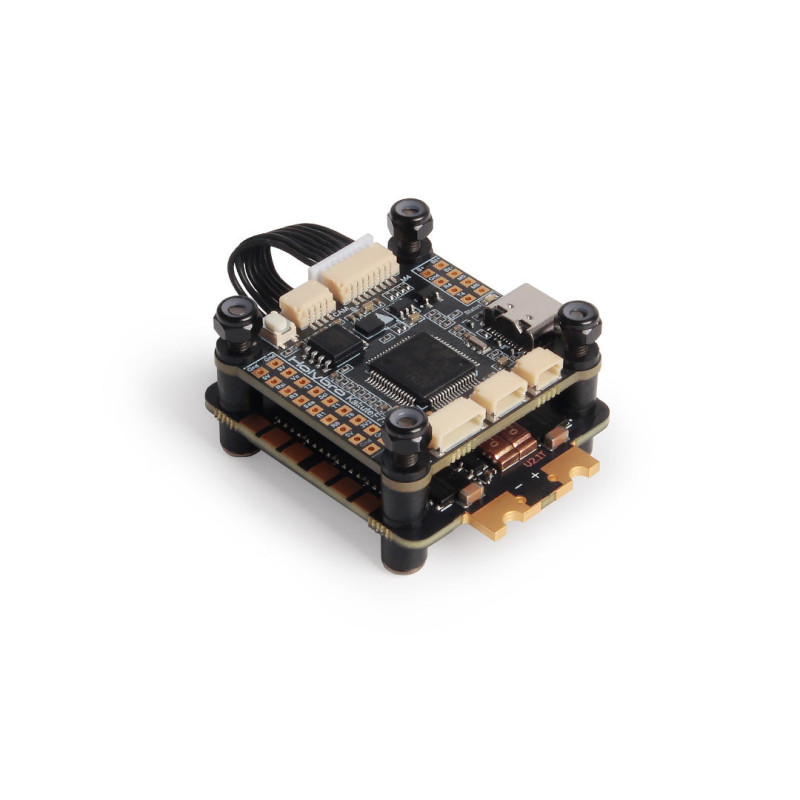

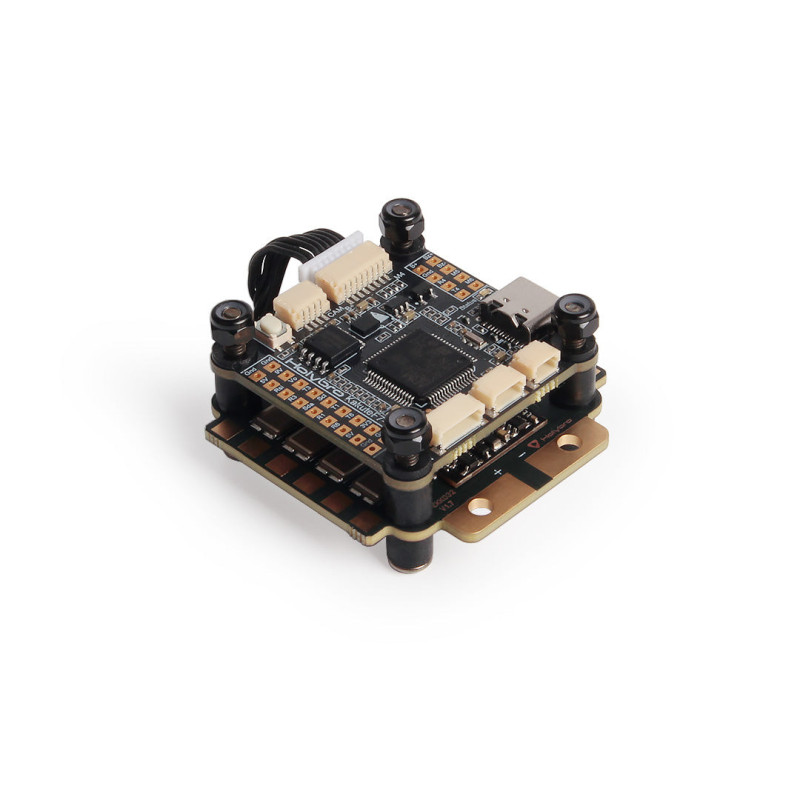

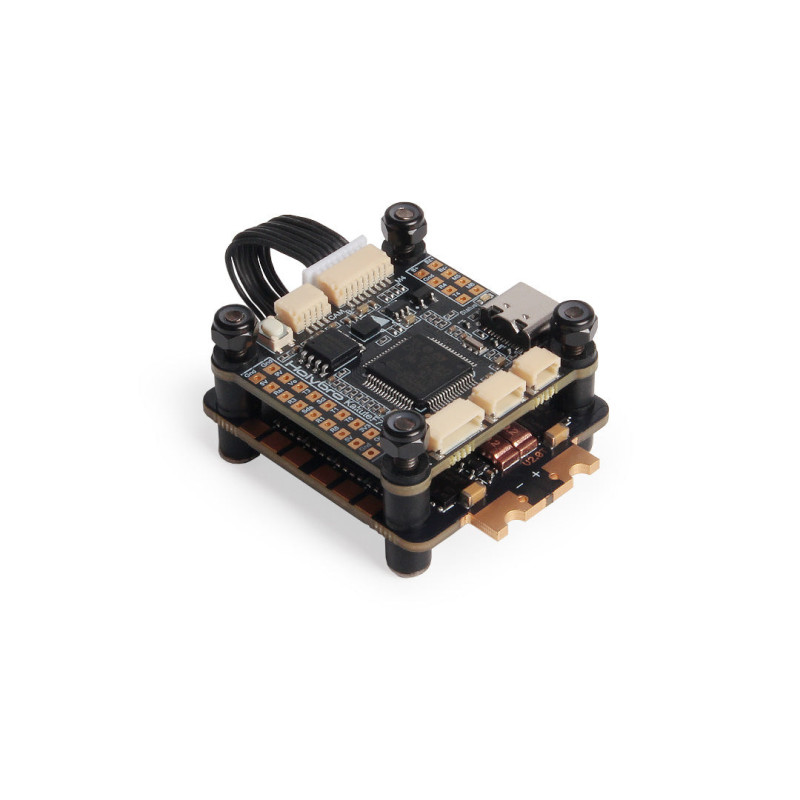

Holybro Kakute F722 Stacks

Przegląd:

• Wysokowydajny procesor STM32 F722 MCU z prędkością do 216 MHz.
• Żyroskop ICM42688P, niezależne zasilanie o niskim poziomie szumów.
• Różnorodne porty dla szybkiej i łatwej konfiguracji: port ESC, port cyfrowego VTX, port analogowego VTX, port odbiornika i port LED.
• Wbudowany analogowy OSD wideo, 16 MB pamięci Black Box.
• Wysokowydajny BEC z prostownikiem synchronicznym, obsługuje napięcie wejściowe do 8S i zapewnia stabilne wyjście 9V/3A oraz 5V/2A.

Specyfikacja:

• MCU: 32-bitowy procesor STM32F722, 216 MHz, 256 KB RAM, 512 KB pamięci Flash.
• IMU: ICM42688-P (SPI)
• Barometr: BMP280
• OSD: AT7456E
• 5 sprzętowych portów UART (UART1,2,3,4,6)
• 7 wyjść PWM (6 wyjść silnikowych, 1 LED)
• Wbudowana pamięć 16 MB na zapisywanie danych Blackbox
• Napięcie wejściowe akumulatora: 3S - 8S
• BEC: 9V/3A, 5V/2A, 3.3V/0.2A
• Złącza:
  • 2x port JST-SH 8-pinowy do ESC
  • 1x port JST-SH 6-pinowy do HD VTX
  • 2x porty JST-SH 4-pinowe do odbiornika i kamery analogowej
  • 1x port JST-SH 3-pinowy do LED
• USB typu C
• Wymiary: 35x35 mm
• Otwory montażowe: standardowe 5 x 30,5 mm
• Waga: 8 g

Obsługiwane oprogramowanie:

• Betaflight: KAKUTEF7MINIV3
• INAV: KAKUTEF7MINIV3

Regulator ESC
Tekko32 F4 4in1 50A ESC
Szybki procesor F4 @150 MHz / wyjście PWM do 96 kHz / 4~6S / BLHeli32 / 30x30 mm

Funkcje:

• Nowy i szybszy procesor F4 @150 MHz (w porównaniu do F3 @108 MHz i F0 @48 MHz)
• Częstotliwość PWM: od 16 kHz do 96 kHz
• Oddzielny obwód napędu i sterowania, co zwiększa możliwości prądowe obwodu napędu, jednocześnie zmniejszając zakłócenia elektryczne obwodu sterującego.

Tekko32 F4 4in1 60A ESC
Szybki procesor F4 @150 MHz / wyjście PWM do 96 kHz / 4~6S / BLHeli32 / 30x30 mm

Tekko32 F4 Metal 4in1 65A ESC
Procesor F4 @150 MHz / MOSFET w metalowej obudowie / wyjście PWM: 16 kHz 96 kHz PWM / 46S / BLHeli32

Funkcje:

• Szybszy procesor F4 @150 MHz
• Częstotliwość PWM: od 16 kHz do 96 kHz
• MOSFET w metalowej obudowie dla lepszego odprowadzania ciepła
• Duża pojemność na płycie do filtrowania szumów 2068 µF
• Projekt PCB z miedzią 3 oz dla lepszego odprowadzania ciepła i większej przepustowości prądowej
• Oddzielny obwód napędu i sterowania, zmniejszający zakłócenia elektryczne

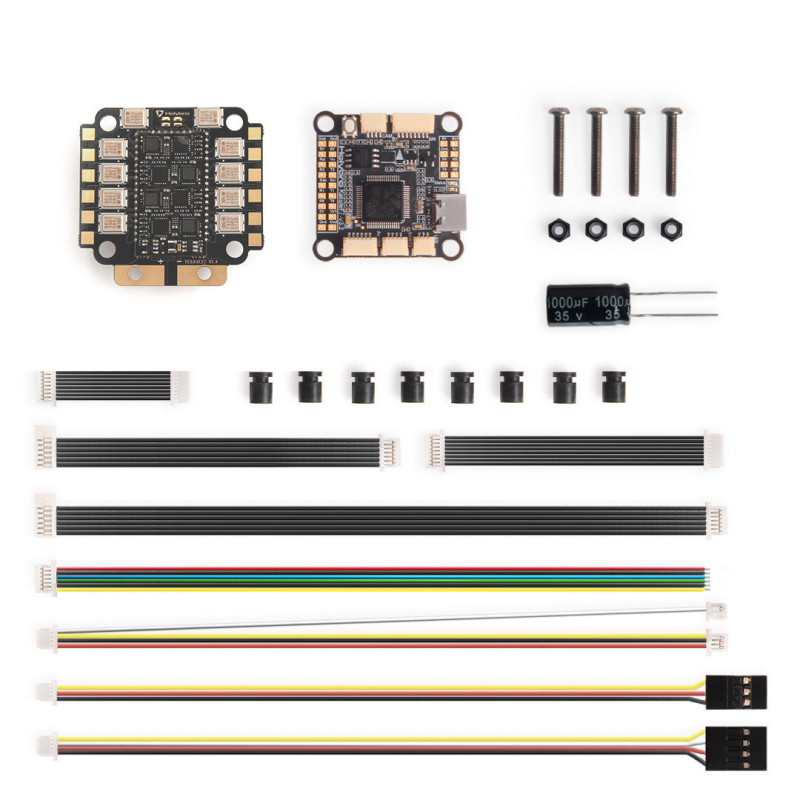

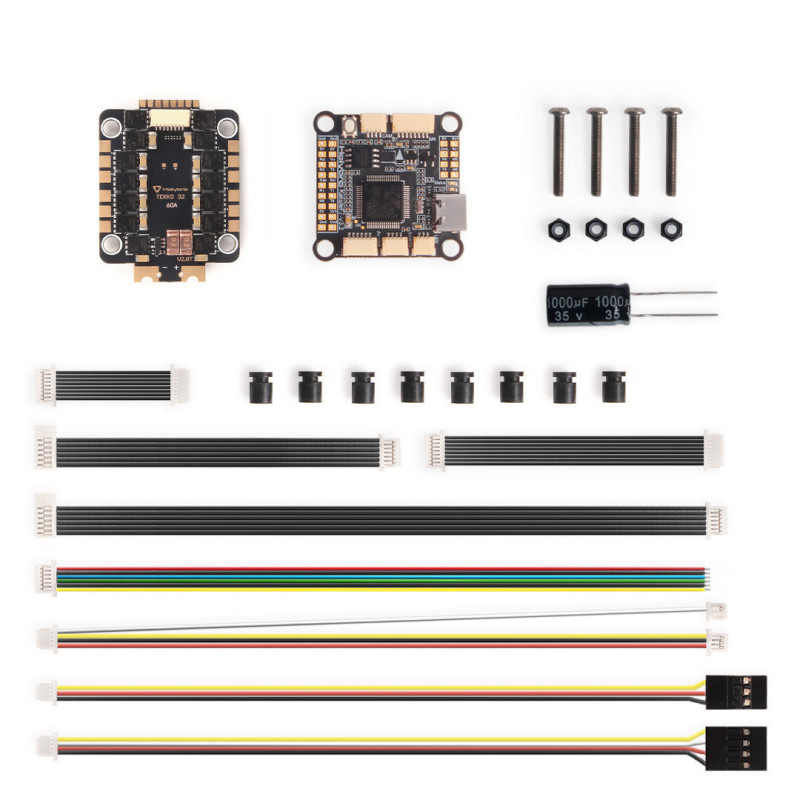

Zestaw SKU20263, 20264, 20265 zawiera:

• 1x Kakute F722
• 1x Tekko32 F4 4in1 50A ESC / Tekko32 F4 4in1 60A ESC / Tekko32 F4 Metal 4in1 65A ESC
• 1x kondensator elektrolityczny: 1000 µF 35V
• 1x kabel 8-pinowy do 8-pinowego, rozstaw 1 mm, 65 mm
• 1x kabel 8-pinowy do 8-pinowego, rozstaw 1 mm, 25 mm
• 1x kabel JST SH 6-pinowy do JST GHR 8-pinowego 80 mm i 150 mm (do systemu DJI/Caddx HD)
• 1x kabel JST SH 6-pinowy 100 mm (do systemów Caddx HD)
