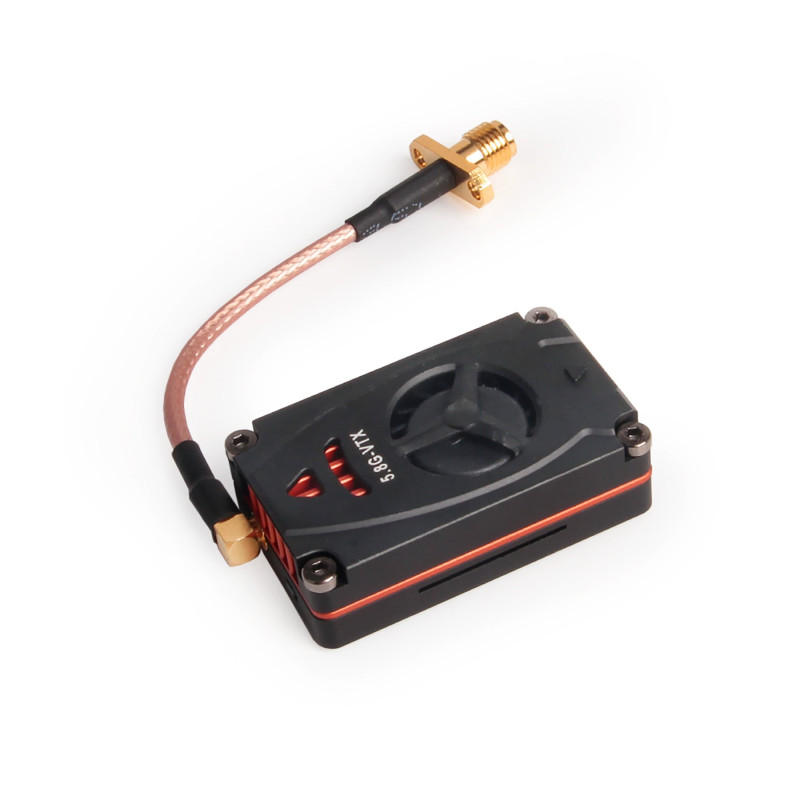

Specyfikacje

• Częstotliwość: 5.8 GHz
• Pasma: 5 pasm: A, B, E, F, R
• Kanał transmisji: 37
• Tryb pracy: Przycisk funkcyjny, Smart Audio
• Moc transmisji: Przełączalna: PIT, 25 mW, 3000 mW

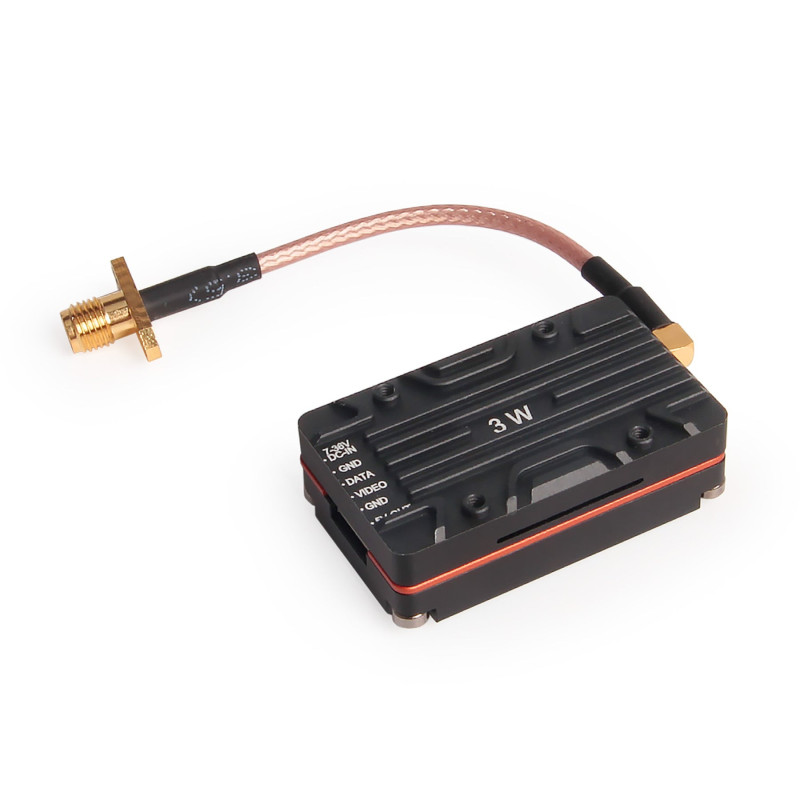

• Złącze anteny: MMCX

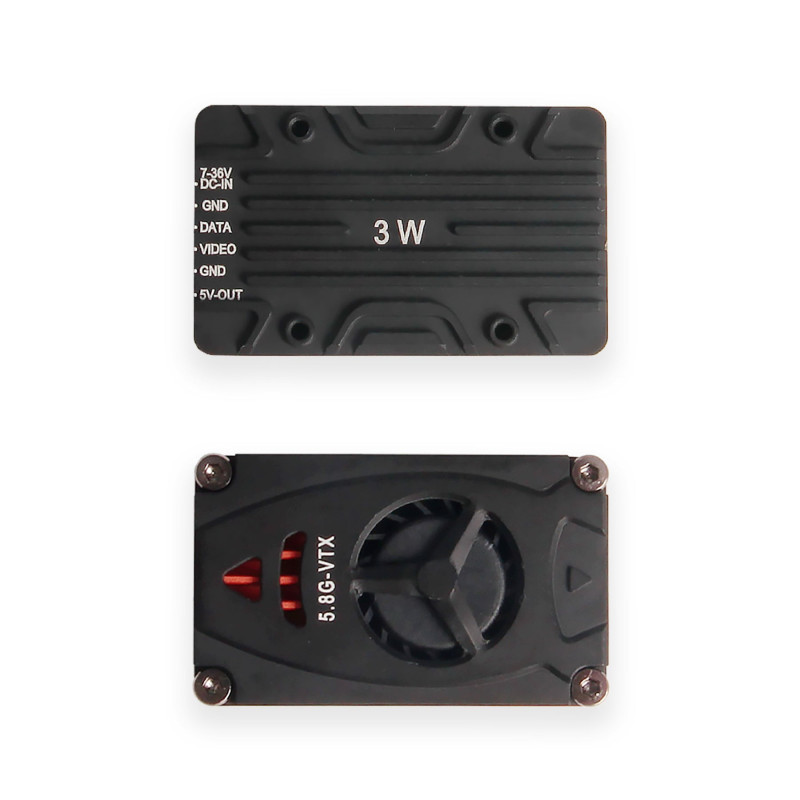

• Wejście zasilania: 7-36 VDC
• Pobór prądu: 800 mA/12 VDC przy 3000 mW
• Impedancja RF: 50 Ω
• Impedancja wejściowa wideo: 75 Ω
• Amplituda sygnału wejściowego wideo: CVBS 0.8~1.2 VP-P
• Format wideo: NTSC/PAL

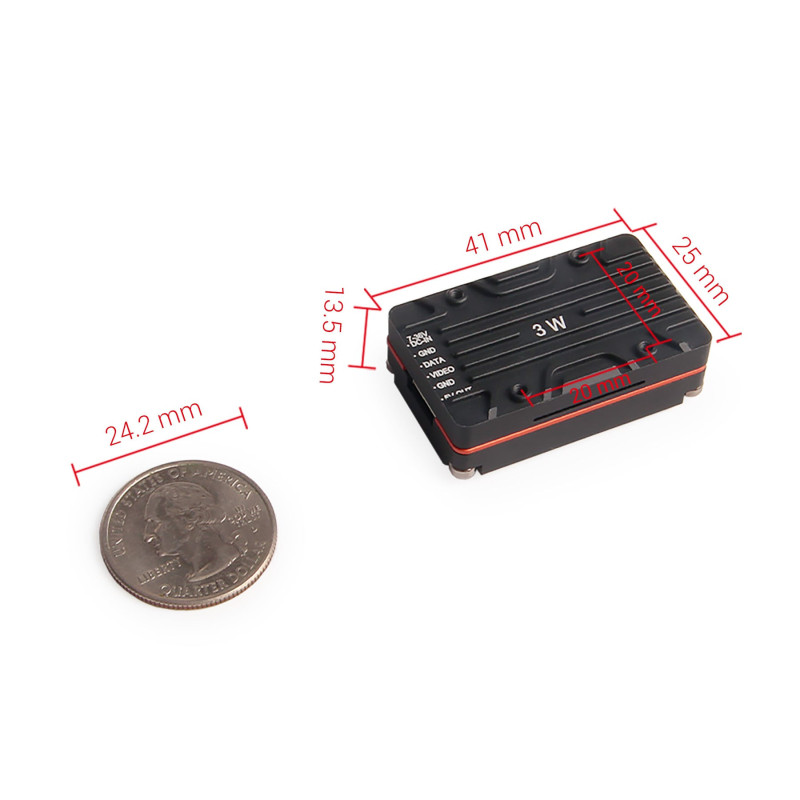

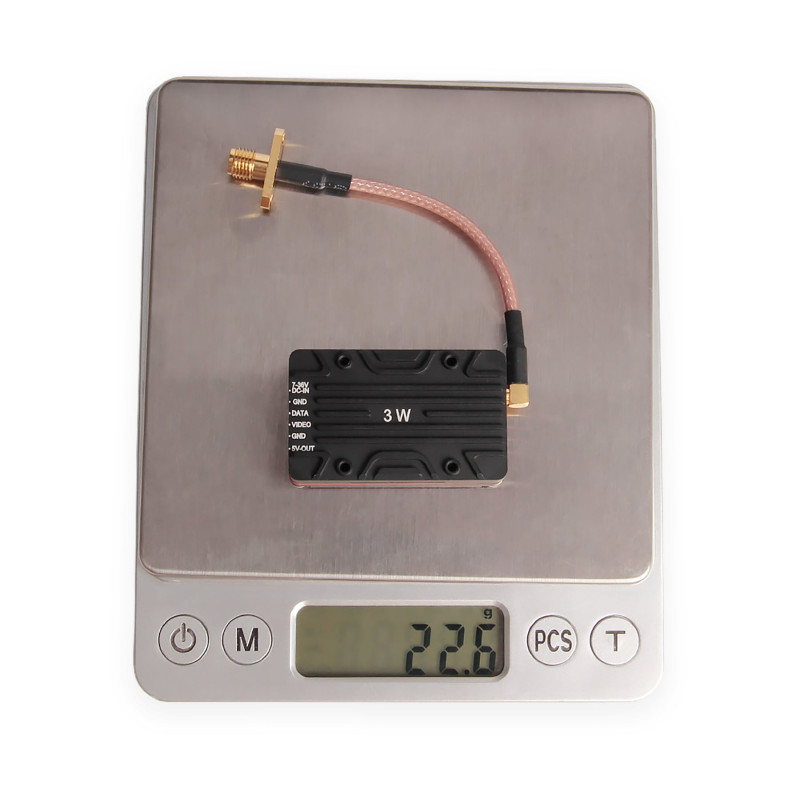

• Wymiary (DSW): 40.8 mm * 24.8 mm * 13.3 mm
• Ostrzeżenie: Przed włączeniem nadajnika wideo należy upewnić się, że antena jest zainstalowana.

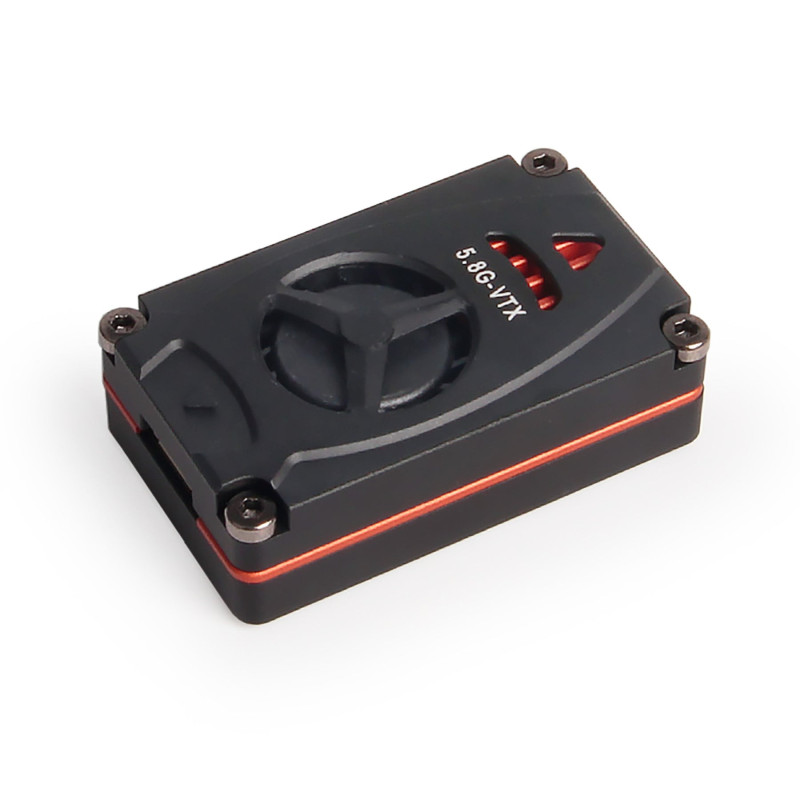

Opis świateł kontrolnych

• #1 Światło zasilania:
  • Wyłączony - 25 mW
  • Stałe świecenie - 3000 mW
  • Miganie - tryb PIT
• #2 Światło wskaźnika częstotliwości:
  • Pierwsza częstotliwość każdego pasma jest zawsze włączona i miga podczas przełączania.
• #3-#7 Światła pasm częstotliwości:
  • #3 - Pasmo częstotliwości F
  • #4 - Pasmo częstotliwości E
  • #5 - Pasmo częstotliwości A
  • #6 - Pasmo częstotliwości R
  • #7 - Pasmo częstotliwości B

Instrukcja obsługi przycisku funkcyjnego

• Aby przełączyć częstotliwość: Kliknij przycisk, czerwone światło zmigotuje i zgaśnie, a następnie możesz przełączyć się na następną częstotliwość. (Uwaga: czerwone światło pierwszej częstotliwości każdego pasma jest stałym wskaźnikiem światła).
• Aby przełączyć pasmo częstotliwości: Naciśnij i przytrzymaj przycisk przez 2 sekundy. Kiedy niebieskie światło zmigotuje, puść przycisk, aby przełączyć się na następne pasmo częstotliwości.
• Aby przełączyć zasilanie: Naciśnij i przytrzymaj przycisk przez 4 sekundy.

Tabela częstotliwości

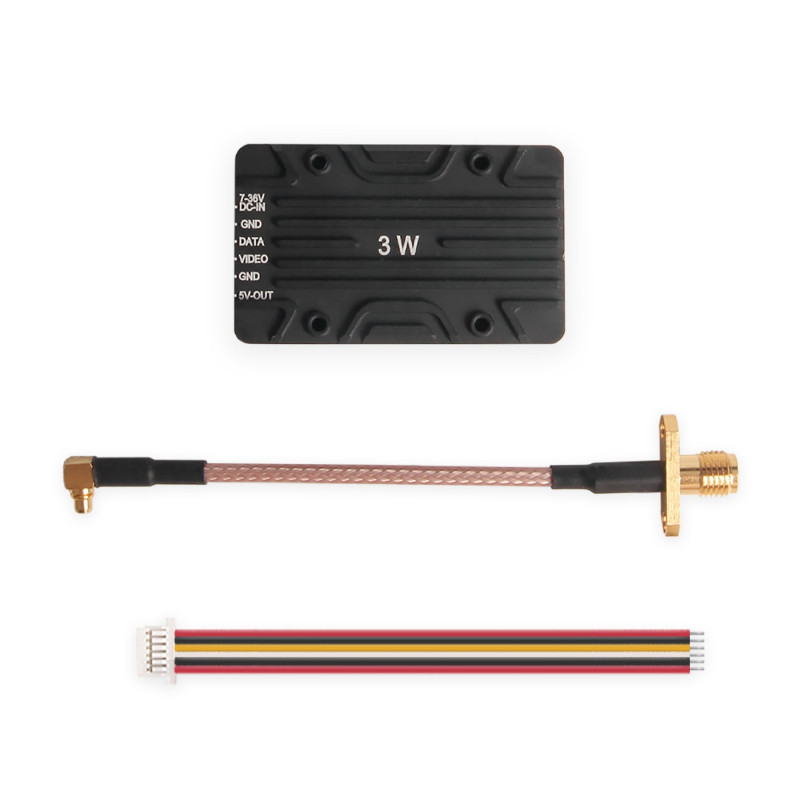

Zawartość opakowania:

• Atlatl HV 5.8G 3000mW VTx *1
• Kabel 80 mm SMA--MMCX *1
• Przewód 70 mm 6-pin JST SH *1
