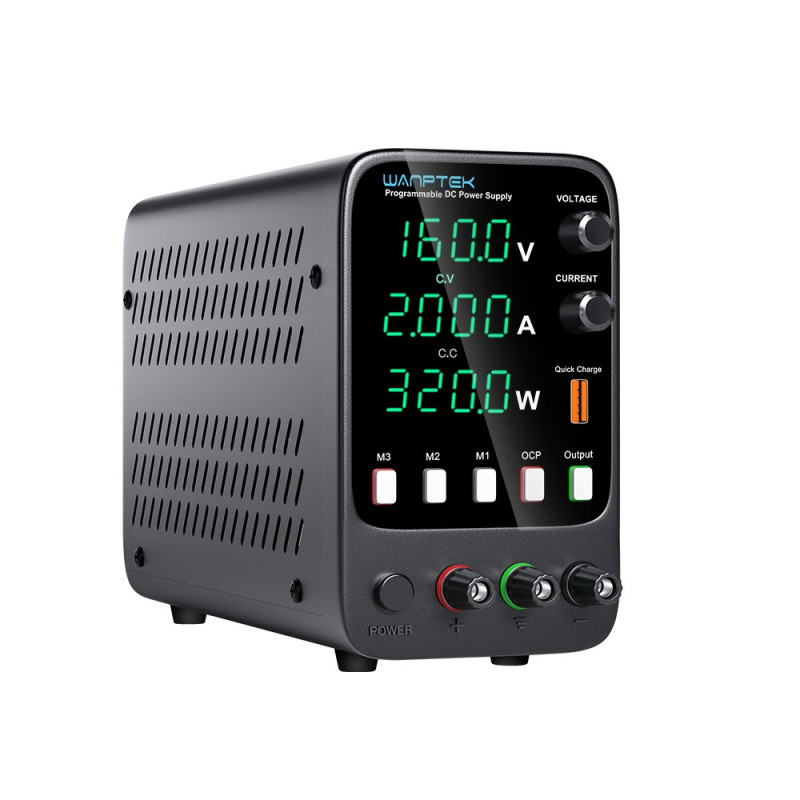

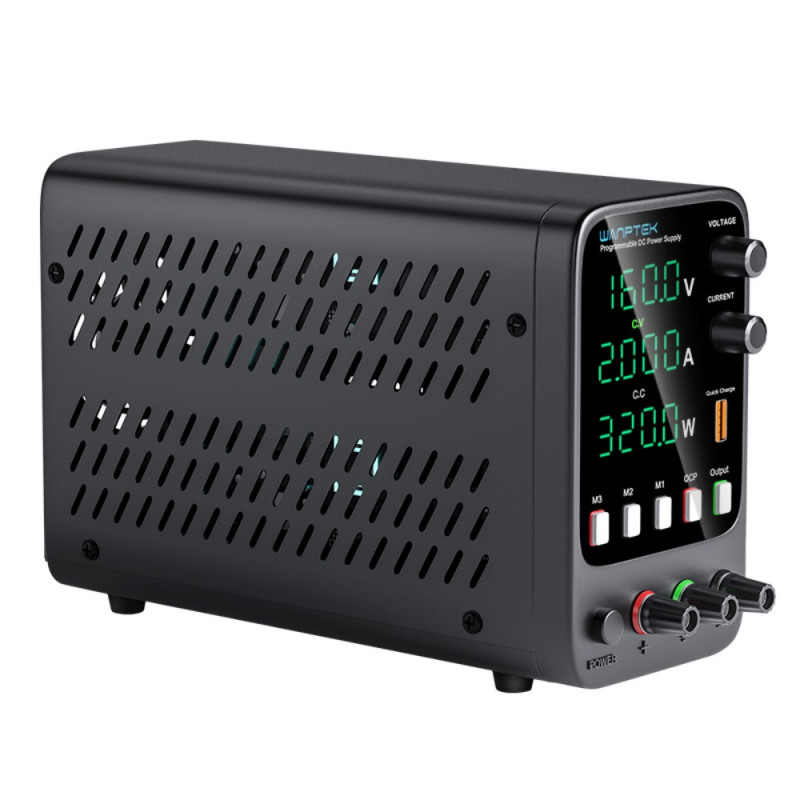

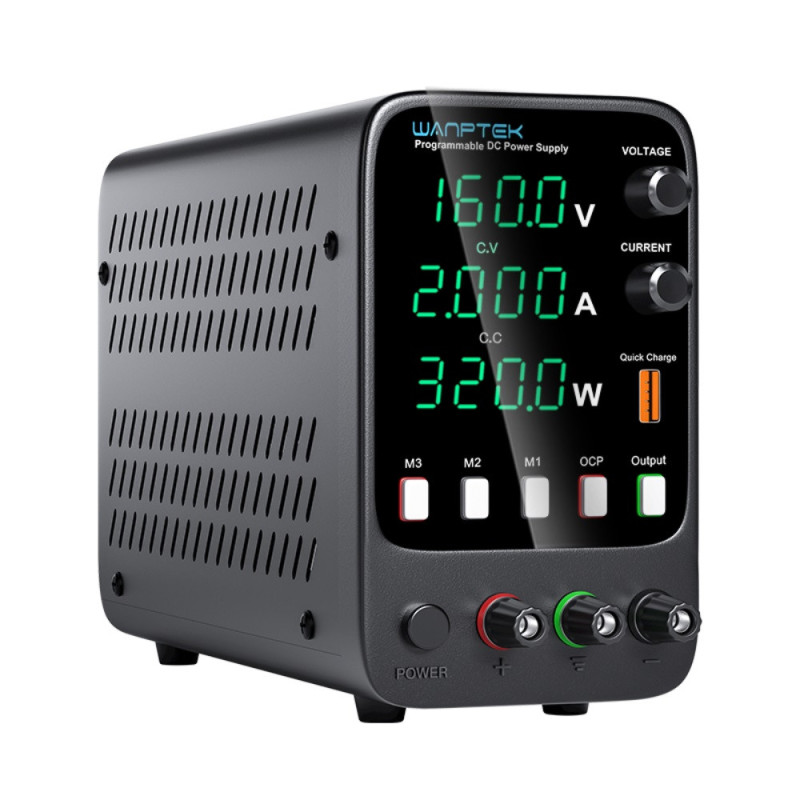

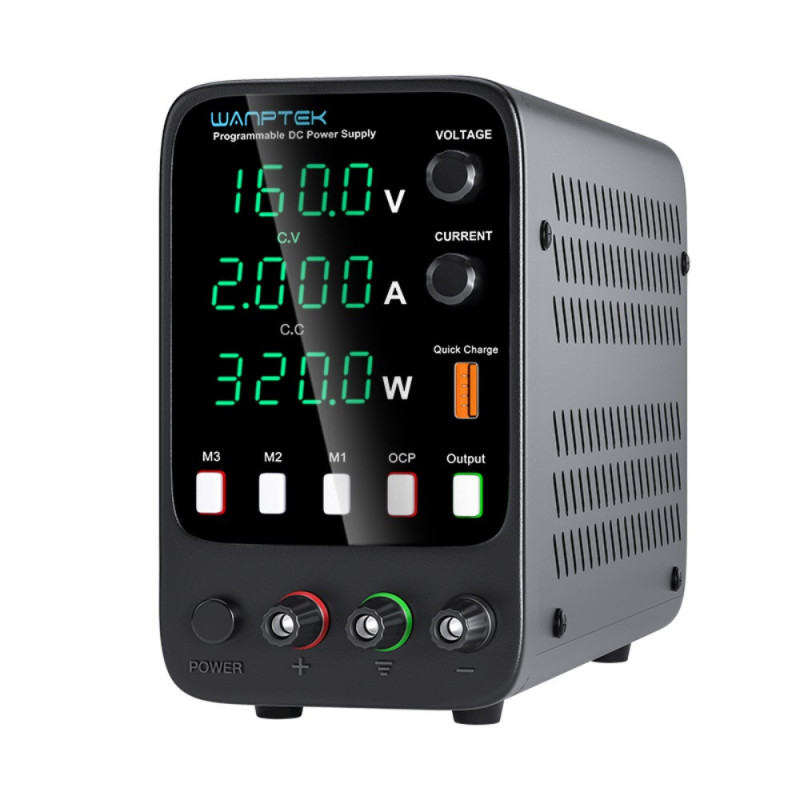

Zasilacz laboratoryjny WANPTEK APS1602H 160V 2A 320W

WANPTEK APS1602H to regulowany, impulsowy zasilacz laboratoryjny DC zapewniający napięcie wyjściowe do 160 V, prąd do 2 A i moc maksymalną 320 W. Szeroki zakres napięcia umożliwia zasilanie, uruchamianie i testowanie urządzeń elektronicznych, modułów przemysłowych, układów sterowania oraz innych odbiorników wymagających napięcia wyższego niż oferowane przez standardowe zasilacze 30 V lub 60 V.

Zasilacz pracuje w trybie stabilizacji napięcia CV lub ograniczenia prądowego CC. Oddzielne enkodery umożliwiają ustawienie napięcia i maksymalnego prądu, a trzy pola wyświetlacza LED pokazują jednocześnie napięcie, prąd oraz moc wyjściową.

Dla kogo jest ten zasilacz?

• Serwisuję elektronikę, urządzenia przemysłowe lub układy wymagające napięcia powyżej 60 V
• Potrzebuję regulowanego źródła napięcia DC z ograniczeniem prądowym
• Wykonuję testy obciążeniowe, uruchamiam prototypy lub prowadzę stanowisko laboratoryjne
• Chcę zapisywać często używane ustawienia napięcia i prądu

Dla kogo NIE jest?

• Potrzebuję prądu wyjściowego większego niż 2 A
• Zasilany układ wymaga napięcia wyższego niż 160 V DC
• Szukam wielokanałowego zasilacza z kilkoma niezależnymi wyjściami

Zakres 0-160 V i moc 320 W

Napięcie wyjściowe można regulować w zakresie 0-160 V, natomiast limit prądu w zakresie 0-2 A. Moc maksymalna wynosi 320 W, dzięki czemu zasilacz nadaje się do pracy z odbiornikami wymagającymi wysokiego napięcia przy umiarkowanym poborze prądu.

Tryby CV i CC

W trybie CV zasilacz stabilizuje ustawione napięcie. Gdy odbiornik próbuje pobrać prąd większy od ustawionego limitu, urządzenie automatycznie przechodzi do trybu CC i ogranicza prąd, zmniejszając napięcie wyjściowe. Pozwala to kontrolować warunki zasilania podczas uruchamiania i diagnostyki układów.

Trzy pamięci ustawień M1-M3

Przyciski M1, M2 i M3 pozwalają zapisać trzy zestawy napięcia i prądu. Długie przytrzymanie zapisuje bieżące ustawienia, a krótkie naciśnięcie przywołuje wybraną konfigurację. Funkcja skraca przygotowanie stanowiska przy powtarzalnych testach.

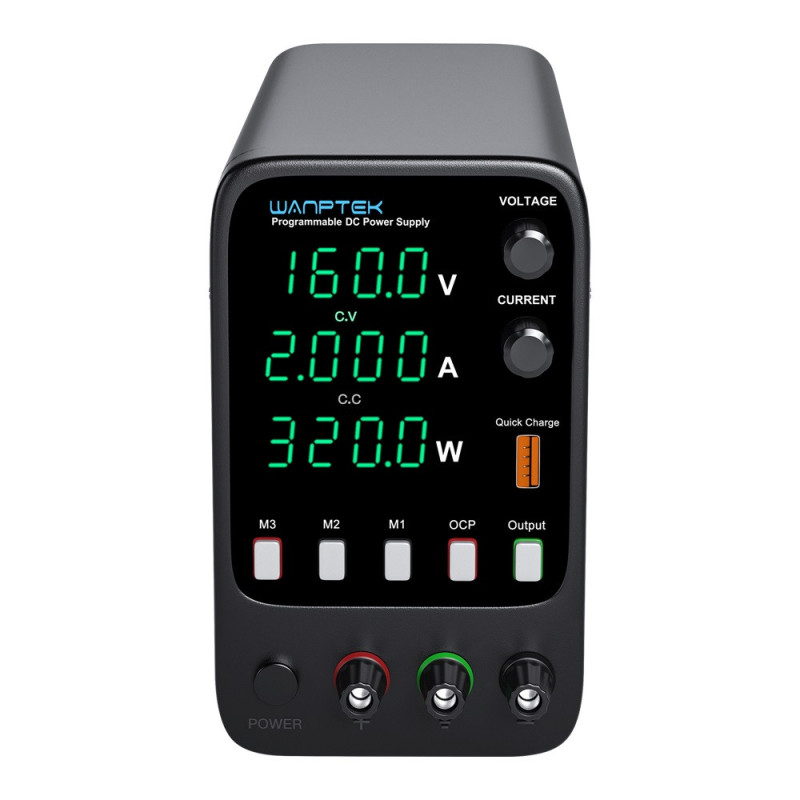

Wyświetlacz napięcia, prądu i mocy

Oddzielne pola LED pokazują jednocześnie napięcie wyjściowe, pobierany prąd oraz aktualną moc. Wskazania czterocyfrowe ułatwiają kontrolowanie parametrów bez przełączania trybów wyświetlacza.

Zabezpieczenia i chłodzenie

• OCP - zatrzymanie wyjścia i alarm po wykryciu zwarcia lub przekroczenia ustawionego limitu
• OVP - ochrona przed nadmiernym napięciem
• OTP - wyłączenie wyjścia po przekroczeniu bezpiecznej temperatury wewnętrznej
• Wentylator sterowany temperaturą - uruchamia się, gdy układ wymaga dodatkowego chłodzenia
• Oddzielny przycisk Output - umożliwia przygotowanie ustawień przed podaniem napięcia na wyjście

Port USB QC3.0

Przedni port USB obsługuje szybkie ładowanie zgodne z QC3.0 z mocą do 18 W. Port działa niezależnie od głównego wyjścia laboratoryjnego i może służyć do zasilania kompatybilnych urządzeń USB.

Najważniejsze cechy

• Regulowane napięcie wyjściowe 0-160 V DC
• Regulowany limit prądu 0-2 A
• Moc maksymalna 320 W
• Automatyczne przełączanie między trybami CV i CC
• Trzy pamięci parametrów M1-M3
• Jednoczesny pomiar napięcia, prądu i mocy
• Port USB QC3.0 o mocy do 18 W
• Zabezpieczenie nadprądowe, zwarciowe, nadnapięciowe i termiczne
• Wentylator chłodzący sterowany temperaturą
• Przełączane napięcie wejściowe 115 V lub 230 V AC

Specyfikacja techniczna

• Marka: WANPTEK
• Model: APS1602H
• Typ: impulsowy zasilacz laboratoryjny DC
• Liczba kanałów: 1
• Napięcie wyjściowe: 0-160 V DC
• Prąd wyjściowy: 0-2 A
• Moc maksymalna: 320 W
• Tryby pracy: CV, CC
• Pamięć ustawień: 3 zestawy M1-M3
• Wyświetlacz: LED, jednoczesne wskazanie napięcia, prądu i mocy
• Rozdzielczość wyświetlania napięcia: 0,01 V, powyżej 100 V - 0,1 V
• Rozdzielczość wyświetlania prądu: 0,001 A
• Port USB: szybkie ładowanie QC3.0 do 18 W
• Napięcie wejściowe: 115 V lub 230 V AC +/- 10%
• Częstotliwość zasilania: 50/60 Hz
• Temperatura pracy: 0-40 C
• Temperatura przechowywania: -10-70 C
• Dopuszczalna wilgotność podczas pracy: poniżej 80% RH
• Zabezpieczenia: OCP, OVP, OTP, zabezpieczenie zwarciowe
• Chłodzenie: wentylator sterowany temperaturą

Zawartość zestawu

• 1x zasilacz laboratoryjny WANPTEK APS1602H
• 1x przewód zasilający
• 1x para przewodów wyjściowych
• 1x instrukcja obsługi
• 1x karta gwarancyjna producenta

Najczęściej zadawane pytania

Tak. Podczas normalnej pracy stabilizuje ustawione napięcie w trybie CV. Po osiągnięciu ustawionego limitu prądu automatycznie przechodzi do trybu CC i ogranicza prąd wyjściowy.

Służą do zapisania i szybkiego przywołania trzech zestawów napięcia oraz limitu prądu. Jest to przydatne podczas powtarzalnych testów kilku typów urządzeń.

Przedni port USB służy do szybkiego ładowania urządzeń zgodnych z QC3.0 i zapewnia moc do 18 W. Interfejs komunikacyjny do sterowania z komputera jest elementem opcjonalnym i zależy od wersji urządzenia.

Tak. Oddzielny przycisk Output pozwala włączyć lub wyłączyć główne wyjście DC bez wyłączania urządzenia, dzięki czemu parametry można ustawić przed podłączeniem zasilania do badanego układu.

Rada eksperta Avifly: Przed podaniem napięcia na badany układ ustaw niski limit prądu i zwiększaj go stopniowo podczas obserwowania poboru. Przy pracy z napięciem do 160 V stosuj przewody, sondy i złącza o odpowiedniej izolacji napięciowej.

Bezpieczeństwo użytkowania

• Przed uruchomieniem sprawdź położenie przełącznika napięcia wejściowego 115 V lub 230 V. Nieprawidłowe ustawienie może uszkodzić urządzenie.
• Zasilacz musi być podłączony do prawidłowo uziemionego gniazda sieciowego.
• Nie otwieraj obudowy. Wewnątrz mogą utrzymywać się niebezpieczne napięcia również po odłączeniu przewodu zasilającego.
• Nie zasłaniaj otworów wentylacyjnych i nie używaj urządzenia w środowisku wilgotnym, korozyjnym, łatwopalnym lub zagrożonym wybuchem.
