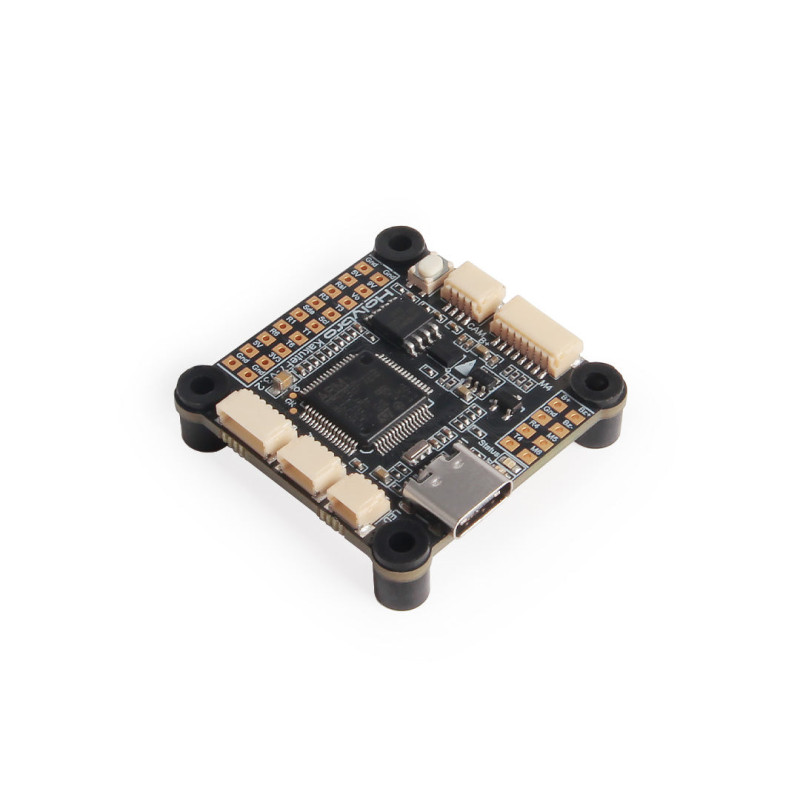

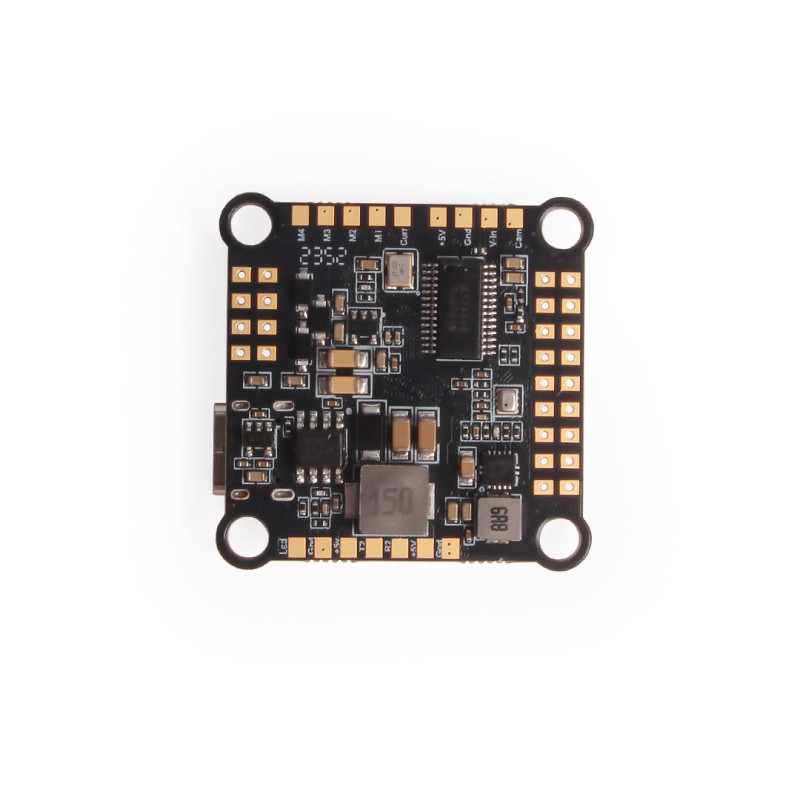

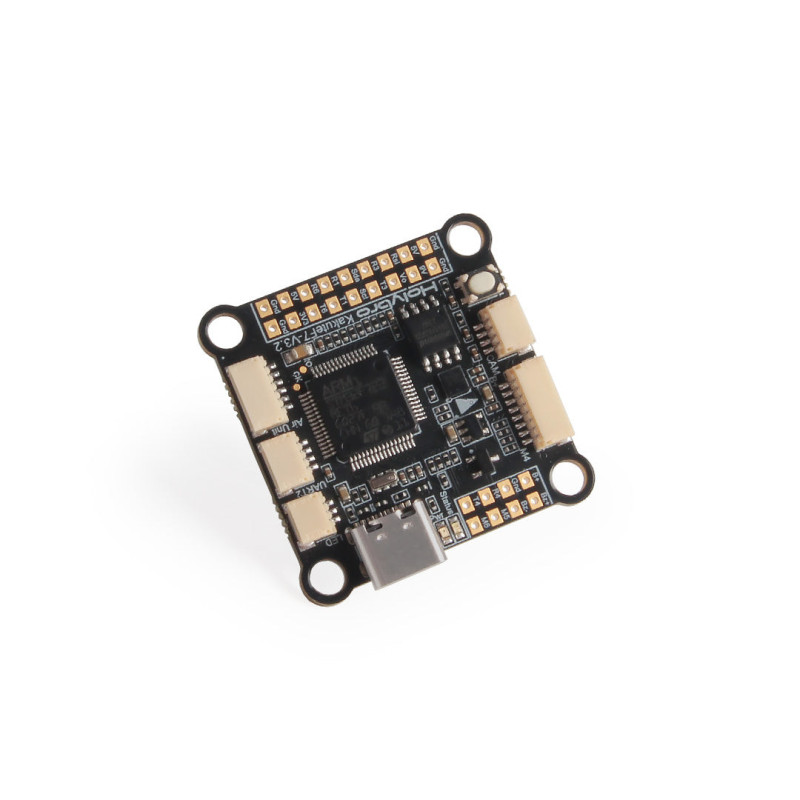

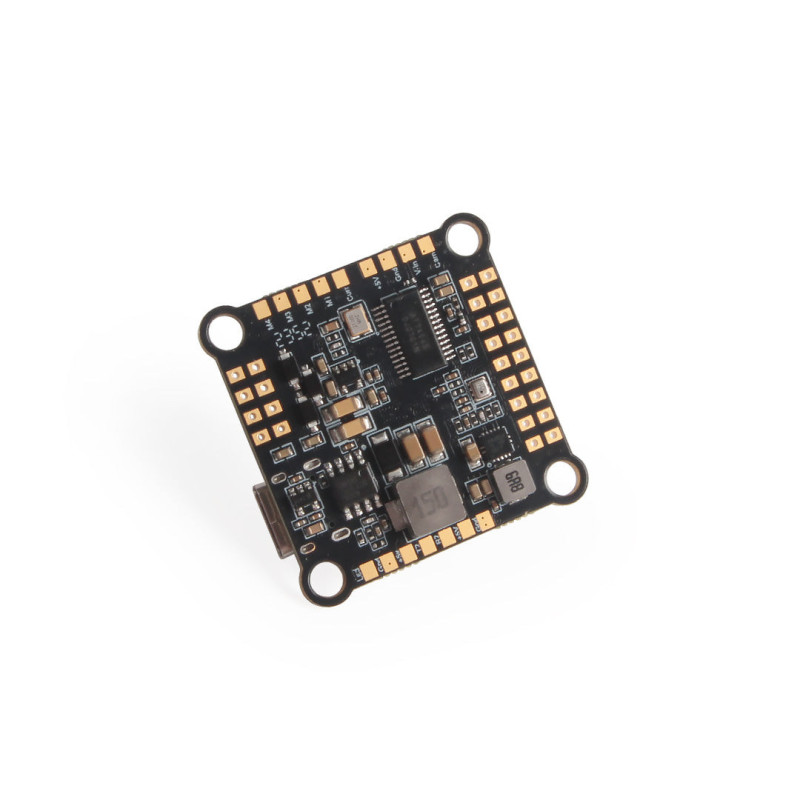

Holybro Kakute F722 Flight Controller

Funkcje

• Wysokowydajny mikrokontroler STM32 F722 o częstotliwości taktowania do 216 MHz.
• Żyroskop ICM42688P, niezależne zasilanie o niskim poziomie szumów.
• Różne porty dla szybkiej i łatwej konfiguracji: port ESC, port cyfrowego VTX, port analogowego VTX, port odbiornika i port LED.
• Wbudowany analogowy OSD, 16 MB czarna skrzynka,
• Wysokowydajny synchroniczny prostownik BEC, obsługuje do 8S wejścia i zapewnia stabilne wyjście 9V/3A i 5V/2A.

Specyfikacja

• MCU: STM32F722 32-bitowy procesor, 216 MHz, 256 KB RAM, 512 KB Flash
• IMU: ICM42688-P (SPI)
• Barometr: BMP280
• OSD: AT7456E
• 5x sprzętowych UART-ów: UART1,2,3,4,6
• 7x wyjść PWM: 6 wyjść silnika, 1 LED
• Wbudowane 16 MB dla rejestrowania w czarnej skrzynce
• Napięcie wejściowe akumulatora: 3S - 8S
• BEC: 9V/3A, 5V/2A, 3.3V/0.2A
• Złącze: 2x port JST-SH 8-pin dla ESC
• 1x port JST-SH 6-pin dla HD VTX
• 2x port JST-SH 4-pin dla odbiornika i analogowej kamery
• 1x port JST-SH 3-pin dla LED
• USB typu C
• Wymiary: 35x35 mm
• Otworki montażowe: Standardowe 30,5 x 30,5

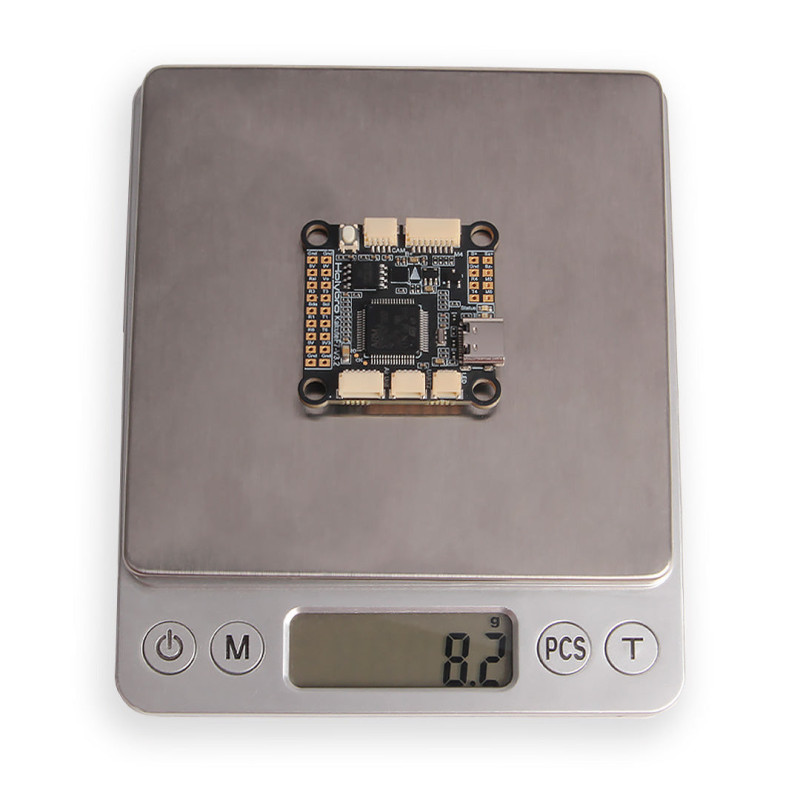

• Waga: 8 g

Oprogramowanie docelowe

• Betaflight Target: KAKUTEF7MINIV3
• INAV Target: KAKUTEF7MINIV3

Pobierz

• Instrukcja obsługi i wyprowadzenia pinów

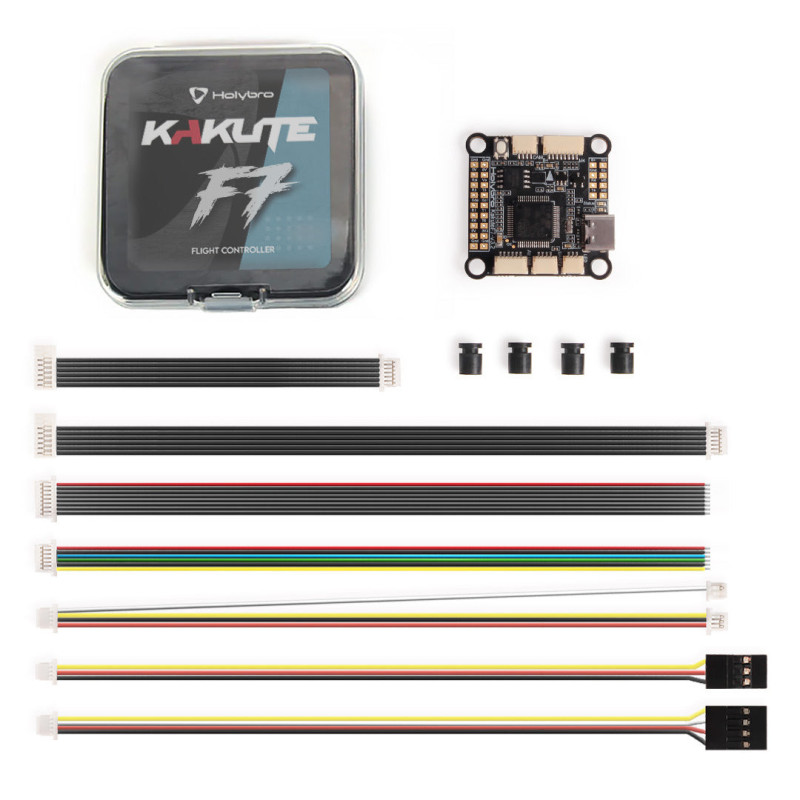

Zawartość opakowania

• 1x Kakute F722 Flight Controller
• 4x M3 Silicon Grommets
• 1x kabel JST-SH1.0_8pin 150 mm (dla ESC)
• 2x kabel JST-SH1.0_6pin 80 mm i 150 mm (dla DJI Air Unit)
• 1x kolorowy kabel JST-SH1.0_6pin 150 mm (dla systemu Caddx HD i innych VTX)
• 1x kabel JST-SH1.0_4pin do Dupont 150 mm
• 1x kabel JST-SH1.0_3pin do Dupont 150 mm
• 1x kabel JST-SH1.0_4pin do Molex1.25 150 mm
