Kontroler lotu AIO GEPRC TAKER F722 35A 32-bit - FC i ESC 4w1 2-6S, 25.5x25.5 mm

Kontroler lotu AIO GEPRC TAKER F722 35A 32-bit

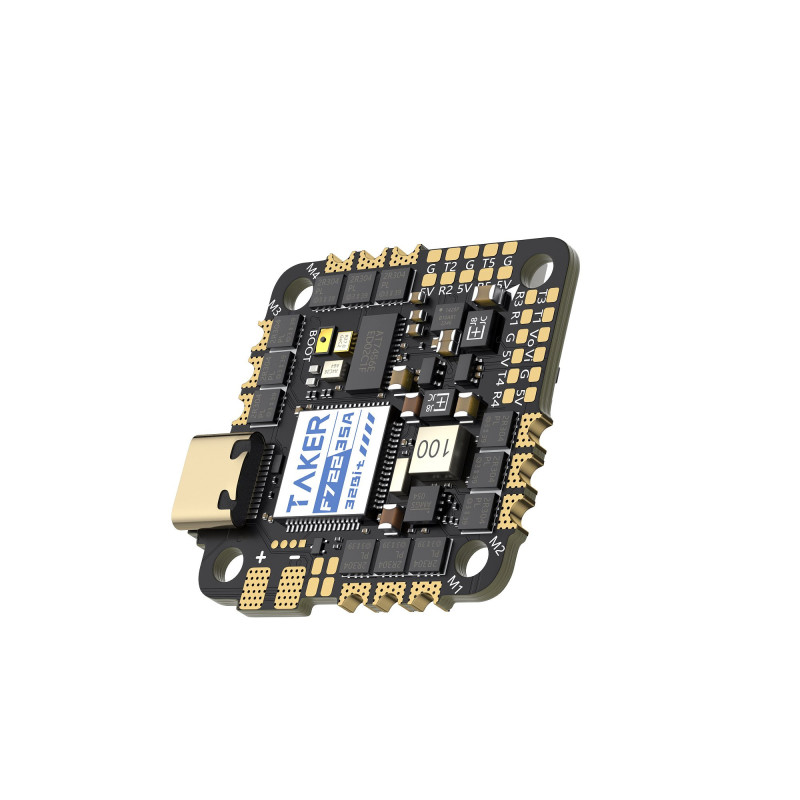

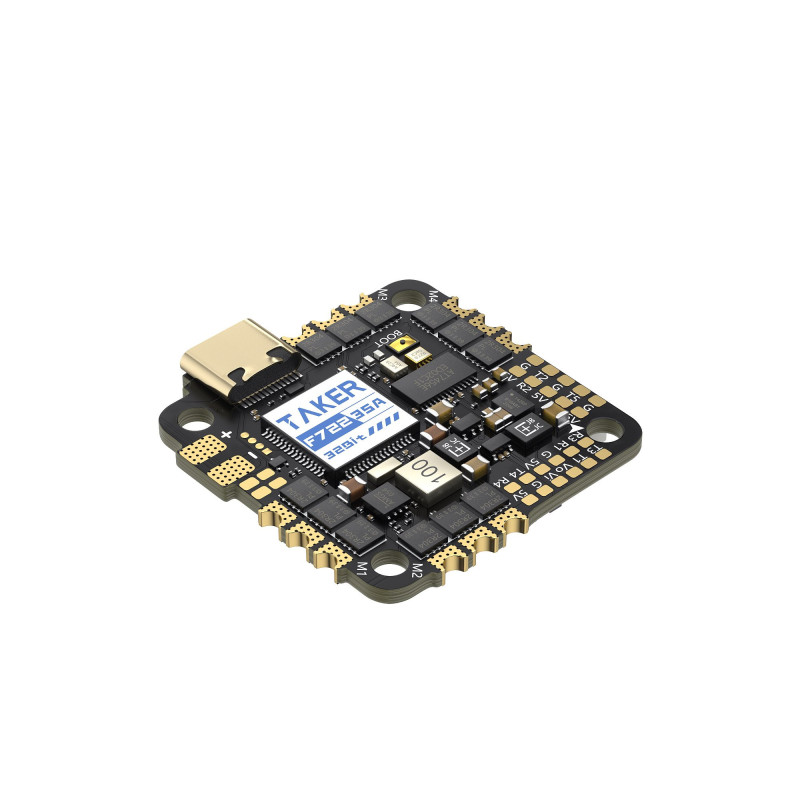

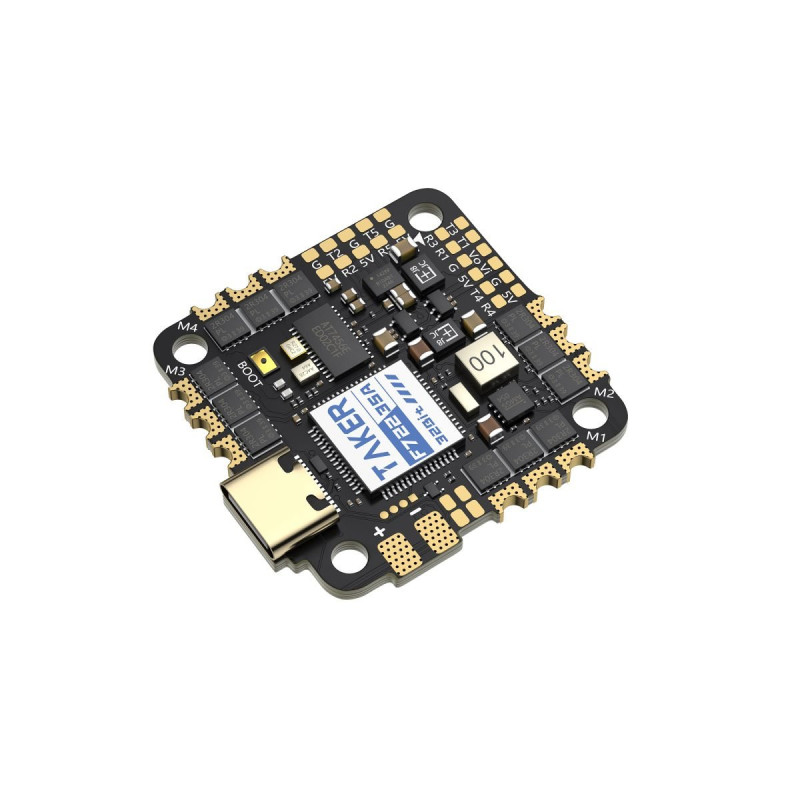

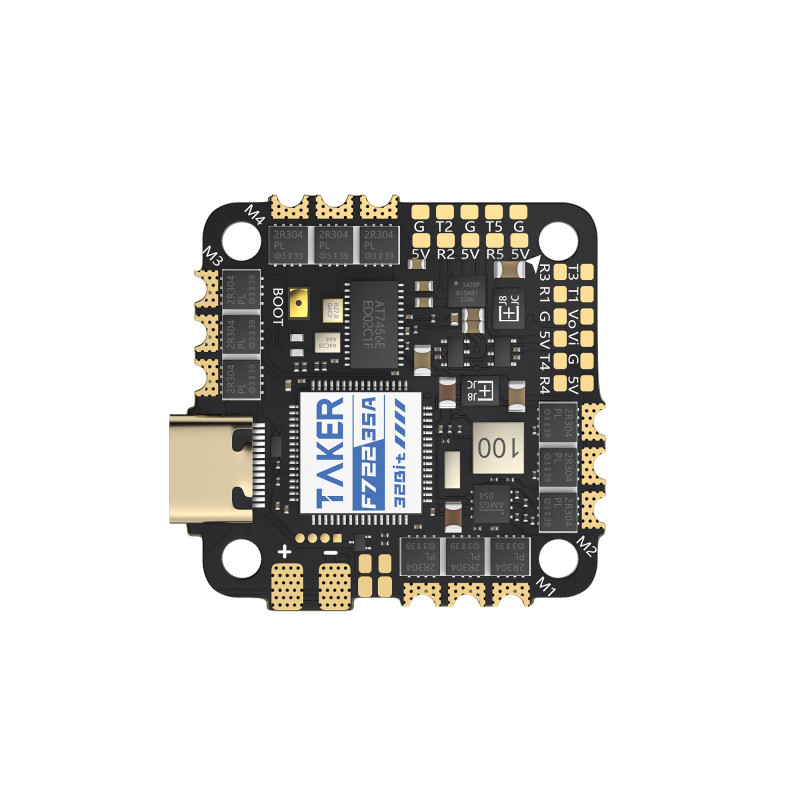

GEPRC TAKER F722 35A 32-bit AIO to płytka łącząca kontroler lotu FC i regulator ESC 4w1 w jednej konstrukcji. Obsługuje zasilanie 2-6S LiPo, prąd ciągły 35 A na kanał oraz prąd chwilowy 45 A przez 10 s, dlatego sprawdzi się w kompaktowych konstrukcjach FPV wymagających elektroniki AIO.

Za pracę kontrolera odpowiada procesor STM32F722 oraz żyroskop ICM42688-P podłączony przez SPI. Płytka ma pięć pełnych UART, pamięć Blackbox 16 MB, OSD Betaflight, barometr i port USB-C.

Dla kogo jest ten kontroler?

• Buduję drona FPV z montażem elektroniki 25.5 x 25.5 mm i śrubami M2.
• Potrzebuję kompaktowej płytki AIO z FC oraz ESC 4w1.
• Używam pakietów LiPo od 2S do 6S i potrzebuję regulatorów 35 A.
• Chcę podłączyć odbiornik, GPS, VTX lub inne peryferia przez pięć UART.

Dla kogo NIE jest?

• Używam akumulatorów 1S - ta płytka obsługuje zasilanie od 2S.
• Rama wymaga montażu 20 x 20 mm lub 30.5 x 30.5 mm.
• Potrzebuję osobnego kontrolera lotu i oddzielnego ESC 4w1.

Najważniejsze cechy

• Procesor STM32F722 - wydajna jednostka sterująca dla konfiguracji Betaflight.
• Żyroskop ICM42688-P SPI - szybka komunikacja z kontrolerem lotu.
• ESC 32-bit 35 A - obsługa DShot600, OneShot i Multishot.
• 5 pełnych UART - więcej możliwości podłączenia odbiornika, GPS, VTX i dodatkowych modułów.
• Dedykowany port SH1.0 6-pin dla HD VTX - upraszcza montaż kompatybilnego systemu wideo.
• Wbudowany barometr - producent wskazuje zgodność z firmware INAV.
• Pamięć Blackbox 16 MB - umożliwia zapis danych lotu do diagnostyki i strojenia.
• Złącze USB-C, OSD Betaflight, wyjście BEC 5 V / 3 A, obsługa buzzera i LED.

Specyfikacja techniczna

• Model: GEPRC TAKER F722 35A 32-bit AIO
• MCU: STM32F722
• Żyroskop: ICM42688-P SPI
• Target firmware: GEPRC_F722_AIO
• ESC: 32-bit, 35 A
• Prąd ciągły: 35 A
• Prąd chwilowy: 45 A przez 10 s
• Zasilanie: 2-6S LiPo
• Protokoły ESC: DShot600, OneShot, Multishot
• UART: R1-T1, R2-T2, R3-T3, R4-T4, R5-T5
• Blackbox: 16 MB pamięci flash
• OSD: Betaflight OSD z układem AT7456E
• Barometr: tak
• Buzzer: tak
• LED: tak
• USB: USB-C
• Wyjście BEC: 5 V / 3 A
• Wymiary: 35 x 33.5 mm
• Rozstaw montażowy: 25.5 x 25.5 mm, gumki M3 do śrub M2
• Waga: 9.3 g

Zawartość zestawu

• 1 x kontroler lotu AIO GEPRC TAKER F722 35A 32-bit
• 1 x przewód XT30 18 AWG, długość 7 cm
• 1 x kondensator 35 V 220 uF
• 1 x przewód SH1.0 6-pin
• 8 x czarna gumka dystansowa M2 x 6.5 mm

FAQ

Tak. Płytka ma dedykowany port 6-pin umożliwiający bezpośrednie podłączenie kompatybilnego HD VTX. Przed montażem należy potwierdzić zgodność pinoutu konkretnego systemu wideo.

Tak. Ma wbudowany barometr oraz zgodność z firmware INAV.

Płytka obsługuje pakiety LiPo od 2S do 6S.

Tak. Ma OSD Betaflight z układem AT7456E oraz 16 MB wbudowanej pamięci Blackbox do zapisu danych lotu.

Rada eksperta Avifly: Przed pierwszym podłączeniem pakietu sprawdź miernikiem, czy na padach zasilania nie ma zwarcia. Przy instalacji HD VTX potwierdź kolejność pinów kabla, ponieważ zgodność mechaniczna wtyczki nie zawsze oznacza zgodność pinoutu.
