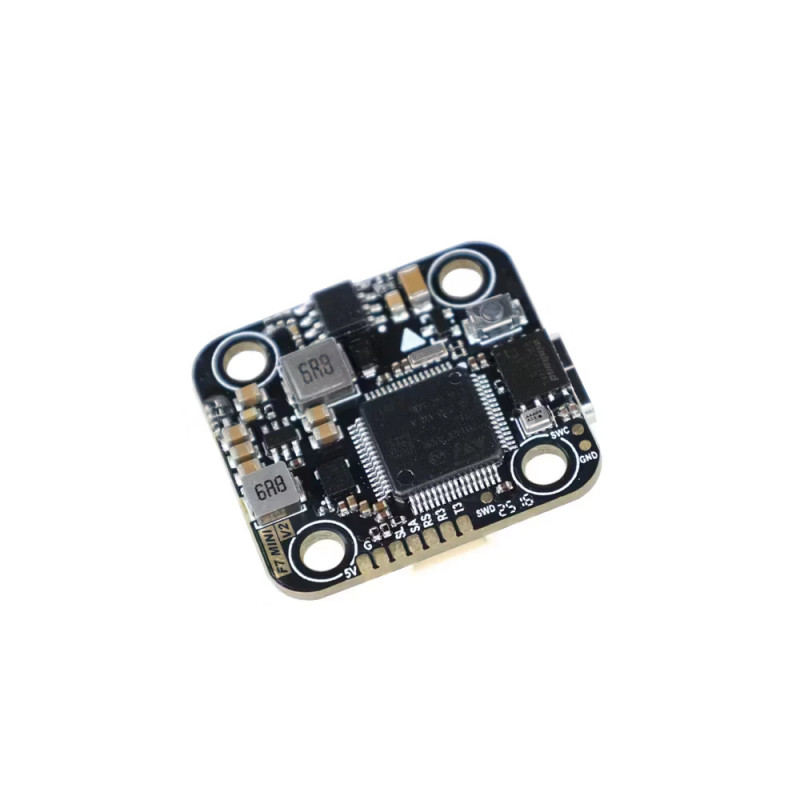

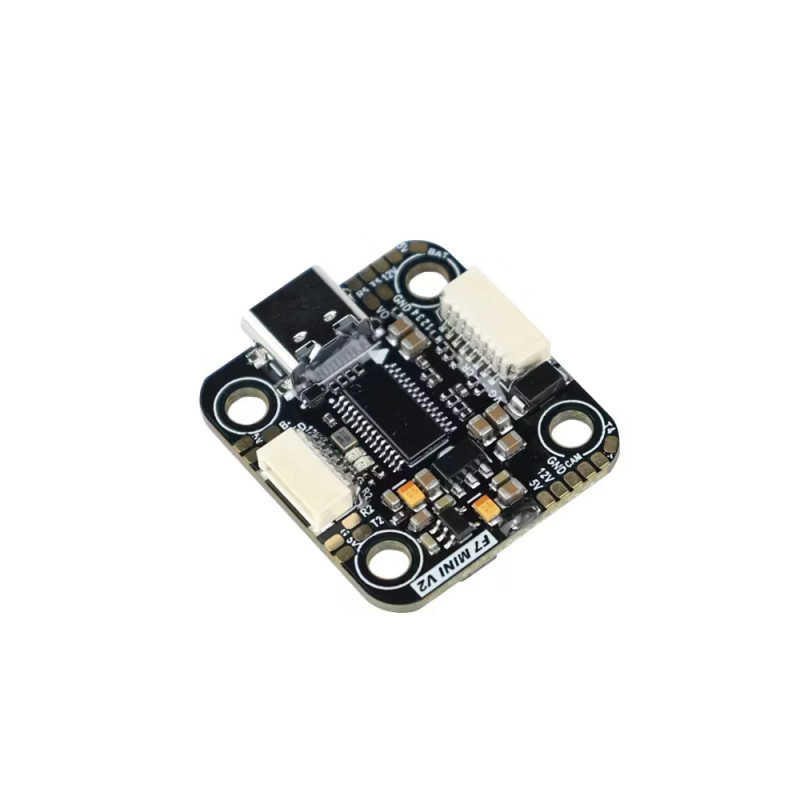

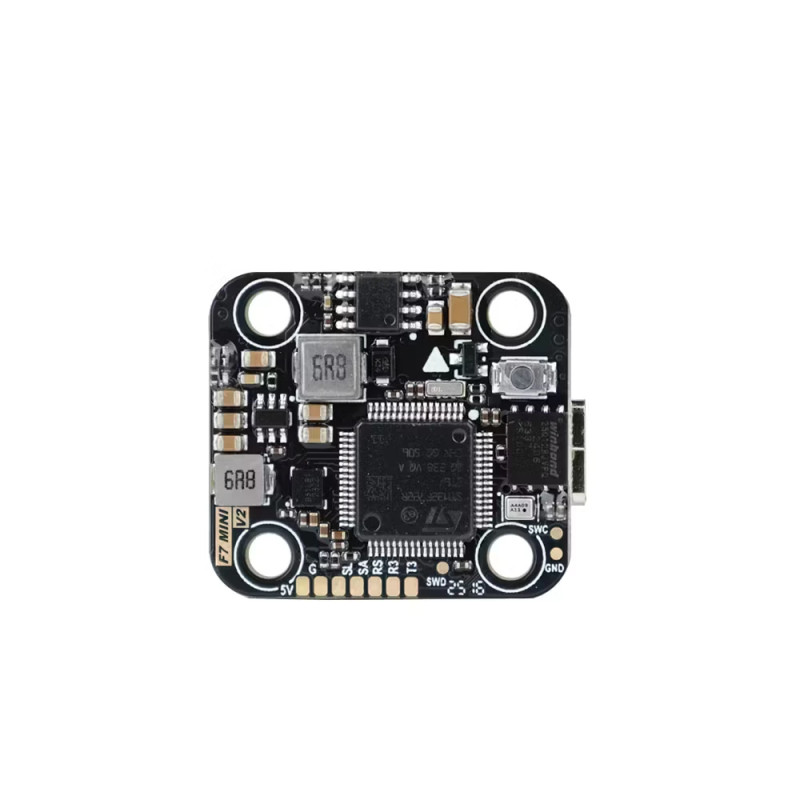

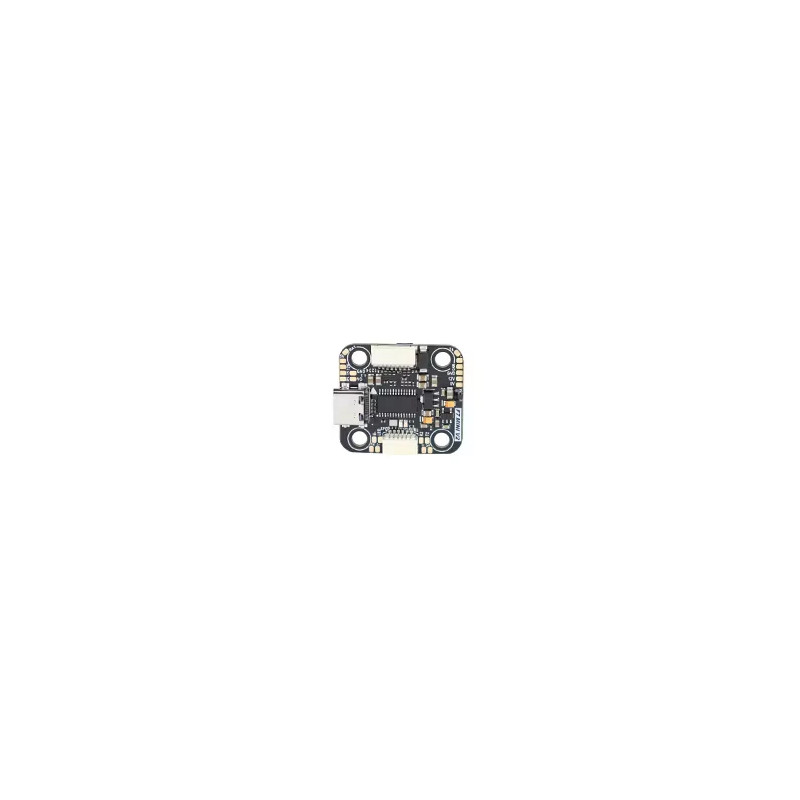

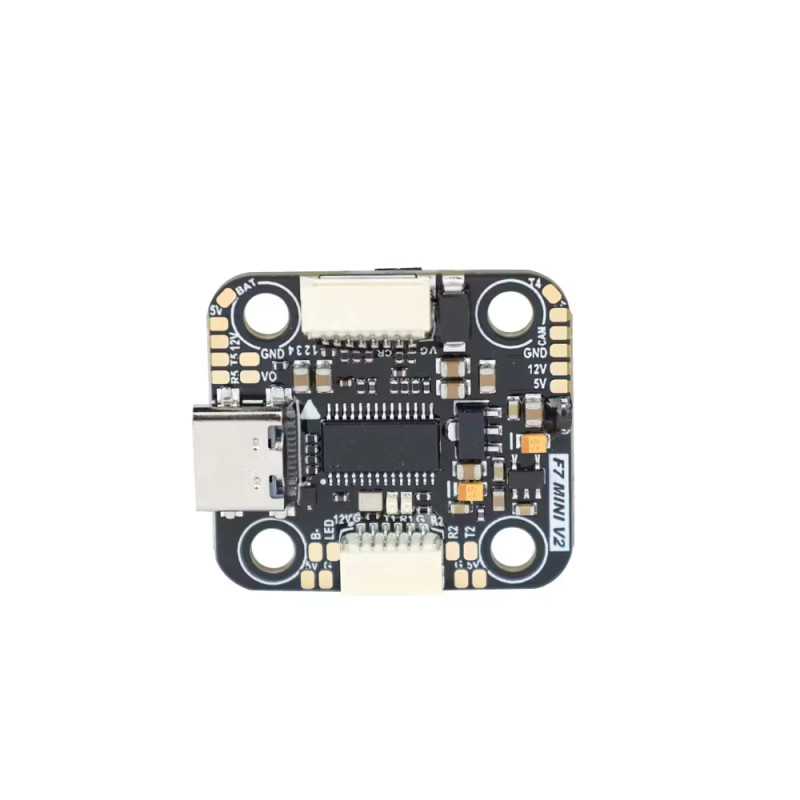

Kontroler lotu T-Hobby F7 Mini V2 - F722, 3-8S, 20x20 mm, ICM-42688P

Kontroler lotu T-Hobby F7 Mini V2 F722 3-8S

Kontroler lotu T-Hobby F7 Mini V2 to kompaktowy FC do dronów FPV i lekkich modeli latających, wyposażony w procesor STM32F722, żyroskop ICM-42688P oraz standard montażowy 20 x 20 mm. Obsługuje bezpośrednie zasilanie z pakietów 3-8S LiPo i oferuje dwa wyjścia BEC przeznaczone do zasilania elektroniki pokładowej.

Na płytce dostępne są stabilizowane linie 5 V / 2 A oraz 12 V / 2 A. Producent zastosował wielostopniową filtrację zasilania z myślą między innymi o cyfrowych systemach wideo HD. FC oferuje również 5 portów UART, pamięć Blackbox 16 MB oraz złącze USB-C.

Dla kogo jest ten kontroler?

• Buduję drona FPV ze stackiem w standardzie 20 x 20 mm
• Potrzebuję kontrolera obsługującego szeroki zakres zasilania od 3S do 8S
• Korzystam z cyfrowego systemu FPV i potrzebuję osobnego wyjścia BEC 12 V
• Potrzebuję kilku portów UART do podłączenia odbiornika, GPS, VTX lub innych urządzeń peryferyjnych

Dla kogo NIE jest?

• Moja rama wymaga innego standardu montażowego niż 20 x 20 mm
• Potrzebuję więcej niż 5 portów UART
• Urządzenia dodatkowe wymagają większego prądu niż 2 A z linii 5 V lub 12 V

Najważniejsze cechy

• STM32F722 - procesor klasy F7 zapewniający platformę do obsługi kontrolera lotu i funkcji firmware
• ICM-42688P - żyroskop odpowiadający za pomiar ruchu modelu i dane wykorzystywane przez regulator lotu
• Zasilanie 3-8S LiPo - szeroki zakres napięcia pozwala zastosować FC w wielu konfiguracjach napędu
• BEC 5 V / 2 A i 12 V / 2 A - dwie stabilizowane linie zasilania dla urządzeń pokładowych
• 5 UART - możliwość podłączenia kilku urządzeń komunikujących się szeregowo
• 16 MB Blackbox - pamięć przeznaczona do zapisywania logów lotu i analizy pracy kontrolera
• USB-C - wygodne połączenie kontrolera z komputerem podczas konfiguracji
• Montaż 20 x 20 mm - kompaktowy format przeznaczony do niewielkich stacków FPV

Zasilanie urządzeń FPV

F7 Mini V2 udostępnia dwa wyjścia BEC: 5 V / 2 A oraz 12 V / 2 A. Według producenta zastosowana filtracja zasilania została przygotowana między innymi pod cyfrowe nadajniki wideo HD, gdzie stabilne zasilanie pomaga ograniczyć zakłócenia pochodzące z układu napędowego.

Specyfikacja techniczna

• Producent: T-Hobby
• Model: F7 Mini V2
• Typ: kontroler lotu (FC)
• MCU: STM32F722
• Żyroskop: ICM-42688P
• Zasilanie wejściowe: 3-8S LiPo
• BEC 5 V: 2 A
• BEC 12 V: 2 A
• Liczba UART: 5
• Pamięć Blackbox: 16 MB
• Złącze USB: USB-C
• Standard montażowy: 20 x 20 mm
• Średnica otworów montażowych według producenta: 4 mm
• Wymiary: 30 x 27 x 7.9 mm
• Waga: 8 g
• Target Betaflight podany przez producenta: TMTR-TMOTORF7

Zawartość zestawu

• 1x kontroler lotu T-Hobby F7 Mini V2

Najczęściej zadawane pytania

Kontroler obsługuje pakiety LiPo od 3S do 8S.

Tak. Na płytce znajduje się BEC 12 V o maksymalnym prądzie 2 A. Dostępny jest również BEC 5 V / 2 A.

Kontroler udostępnia 5 zestawów UART do komunikacji z urządzeniami peryferyjnymi.

Kontroler wykorzystuje standard montażowy 20 x 20 mm. Producent podaje średnicę otworów 4 mm.

Rada eksperta Avifly: Przy konfiguracji 8S sprawdź dopuszczalne napięcie każdego elementu stacka oraz urządzeń podłączonych do VBAT. Pakiet 8S osiąga 33.6 V po pełnym naładowaniu, dlatego cały tor zasilania musi być przygotowany na takie napięcie.
